Дефектоскопы вихретоковые специализированные ВД-131НД
| Номер в ГРСИ РФ: | 48497-11 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "НПП "Промприбор", г.Москва |
Для выявления поверхностных дефектов в стальных цилиндрических роликах, диаметром 32 мм и длиной 52 мм из состава подшипников качения № 2726, используемых в буксовых узлах грузовых и пассажирских железнодорожных вагонов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48497-11 |
| Действует | по 15.12.2016 |
| Наименование | Дефектоскопы вихретоковые специализированные |
| Модель | ВД-131НД |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6b8ee00d-934d-ba2f-562d-ff57c9ffdc24 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-028-76005454-2011 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 15.12.2016 |
| Номер сертификата | 44778 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6379 от 15.12.11 п.09 |
Производитель / Заявитель
ООО "НПП "Промприбор", РОССИЯ, г.Москва
Россия
105122, а/я 82, юр.адрес 107078, Орликов пер., 6. Тел/факс: (495) 580-37-77, www.npprompribor.ru, E-mail: ndt@npprompribor.ru
Поверка
| Методика поверки / информация о поверке | Раздел 14 ВД-131НД.76005454.01.11 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
48497-11: Описание типа
2011-48497-11.pdf
|
Скачать | 151.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Дефектоскоп вихретоковый специализированный ВД-131НД (далее по тексту - дефектоскоп) предназначен для выявления поверхностных дефектов в стальных цилиндрических роликах (далее по тексту - ролик), диаметром 32 мм и длиной 52 мм из состава подшипников качения № 2726, используемых в буксовых узлах грузовых и пассажирских железнодорожных вагонов.
Описание
Работа дефектоскопа основана на вихретоковом методе неразрушающего контроля. С помощью обмотки возбуждения вихретокового преобразователя (ВТП) на цилиндрической поверхности ролика создаются вихревые токи. Анализ амплитуды наводимого в приемной катушке ВТП напряжения позволяет судить о состоянии поверхности ролика (наличии или отсутствии дефектов). Превышение выходным сигналом ВТП порогового уровня свидетельствует об отнесение к браку контролируемого ролика.

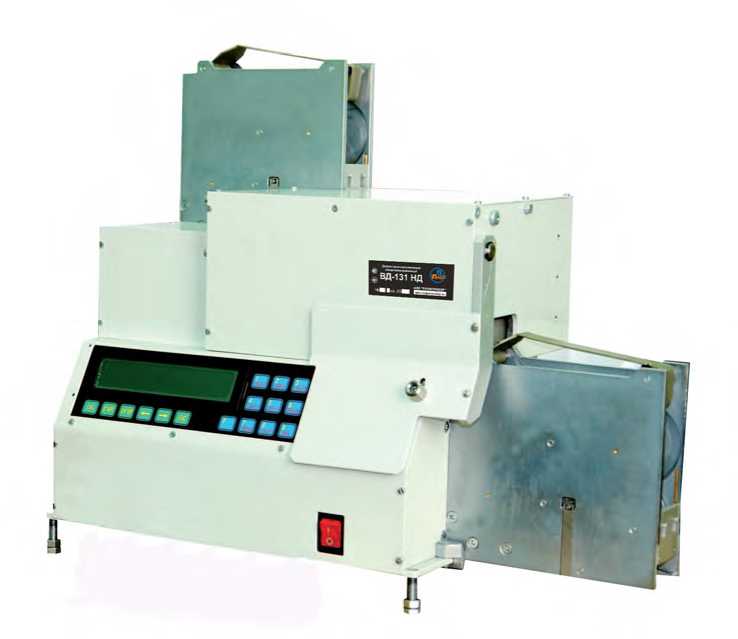

В состав дефектоскопа входит электронный блок, подающая кассета с роликами, подлежащими проверке, приемочный стыковой узел и лоток для забракованных роликов. В процессе измерений ролик поступает в демагнитизатор, затем на позицию контроля и по результатам проверки направляется либо в приемную кассету, либо в лоток брака.
Программное обеспечение
Дефектоскоп имеет программное обеспечение «roldfn. hex» (ПО) со следующими идентификационными данными:
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный но мер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вы числения цифрового идентификатора про граммного обеспечения |
|
Программа обработки данных |
roldfn.hex |
Версия 1.1 |
F8-9F-0C-C6 |
CRC-32 |
Метрологически значимая часть ПО прошита в сменном носителе и защищена кодом производителя. При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики дефектоскопа. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
На рисунке 2 показано место пломбировки корпуса дефектоскопа для предотвращения несанкционированного доступа.

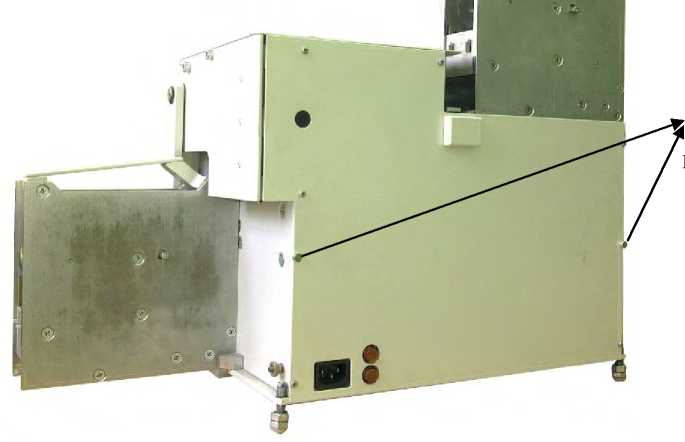

Рисунок 2 - Места пломбировки корпуса дефектоскопа
Места пломбировки
Технические характеристики
Таблица 2
|
Минимальная глубина обнаруживаемого дефекта (порог чувствительности при установленном браковочном уровне 100 %), мм: |
0,1 |
|
Пределы допускаемой относительной погрешности измерения минимальной глубины дефекта, % |
± 20 |
|
Вероятность обнаружения дефекта на нижнем пределе погрешности 0,08 мм, не менее, % |
100 |
|
Время непрерывной работы дефектоскопа |
не менее 8 ч |
|
Число контролируемых роликов не менее, штук в час |
120 |
|
Электрическое питание от сети переменного тока: напряжение, В частота, Гц |
от198 до 242 (50 ± 0,4) |
|
Номинальный электрический ток, потребляемый дефектоскопом |
не более 250 мА, (пиковое значение не более 3 А) |
|
Г абаритные размеры (длина, высота, ширина), мм |
1100x400x600 |
|
Масса, кг |
35 |
|
Условия эксплуатации: - температура окружающего воздуха от 1 до 35 °С - относительная влажность воздуха при температуре 20°С не более 80% | |
Знак утверждения типа
Знак утверждения типа наносится на корпус дефектоскопа в виде пленочного шильдика и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3
|
№№ п/п |
Наименование и условное обозначение |
Количество |
|
1 |
Дефектоскоп вихретоковый специализированный ВД-131НД |
1 шт. |
|
2 |
Кабель питания сетевой |
1 шт. |
|
3 |
Кабель специализированный RS-232 |
1 шт.* |
|
4 |
Меры для контроля работоспособности СОП 2353.04-1, СОП 2353.04-2, СОП 2353.04-3 из комплекта мер неразрушающего контроля КМ-131 |
1 компл. |
|
5 |
Программное обеспечение для формирования на ПК базы данных по проконтролированным роликам (на CD диске) |
1 компл.* |
|
6 |
Руководство по эксплуатации ВД-131НД.76005454.01.11 РЭ «Дефектоскоп вихретоковый специализированный ВД-131НД» |
1 экз. |
|
7 |
Комплект ЗИП |
5 компл. |
* По заказу потребителя.
Поверка
осуществляется в соответствии с разделом 14 «Методика поверки» руководства по эксплуатации ВД-131НД.76005454.01.11 РЭ «Дефектоскоп вихретоковый специализированный ВД-131НД», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2011 г. и включенным в комплект поставки.
Основные средства поверки: Комплект мер неразрушающего контроля КМ-131 (глубина искусственного дефекта 0,10 ± 0,05 мм).
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации ВД-131НД.76005454.01.11 РЭ «Дефектоскоп вихретоковый специализированный ВД-131 НД».
Нормативные документы
Технические условия «Дефектоскоп вихретоковый специализированный ВД-131 НД. ТУ 4276-028-76005454-2011».
Рекомендации к применению
Осуществление работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
