Системы лазерные координатно-измерительные Leica Absolute Tracker AT401

Назначение

Системы лазерные координатно-измерительные Leica Absolute Tracker AT401 (далее по тексту - трекеры) предназначены для измерений координат точек объекта с целью определения его геометрических размеров.

Описание

Системы лазерные координатно-измерительные Leica Absolute Tracker AT401 (далее - трекеры) конструктивно состоят из измерительного блока (сенсора) на фиксируемом основании, внешнего электронного блока (контроллера LT), комплекта отражателей и ряда дополнительных технических средств, необходимых для решения различных измерительных задач и тестирования системы.

В корпусе сенсора размещены: прецизионный лазерный дальномер ADM и лазерный интерферометр IFM с общим оптическим трактом, ориентированным вдоль вертикальной оси вращения следящей головки, а также позиционно-чувствительный детектор PSD.

Следящая головка содержит сервоприводы, угломерные устройства, поворотное зеркало, и имеет две ортогональные оси вращения. Точка пересечения осей вращения находится на отражающей поверхности поворотного зеркала. Вращение вокруг осей осуществляется с помощью двигателей постоянного тока, каждая ось снабжена датчиком угла поворота (энкодером).

Сервоприводы позволяют через поворотное зеркало наводить лазерный луч дальномера и интерферометра на отражатель, а также отслеживать его перемещения. Расстояние до отражателя измеряется дискретно с помощью дальномера, а его изменения непрерывно отслеживаются интерферометром. В процессе работы оператор трекера осуществляет наведение следящей головки сенсора на отражатель при помощи видеокамеры, после чего процесс измерений производится автоматически. Встроенные в корпус сенсора датчики температуры и влажности воздуха производят мониторинг атмосферных параметров и автоматически вносят коррекцию в виде поправок в результаты измерений.

Сенсор трекера также снабжается внешним двухосевым электронным уровнем для коррекции результатов измерений при наклоне вертикальной оси вращения.

Место нанесения знака утверждения типа

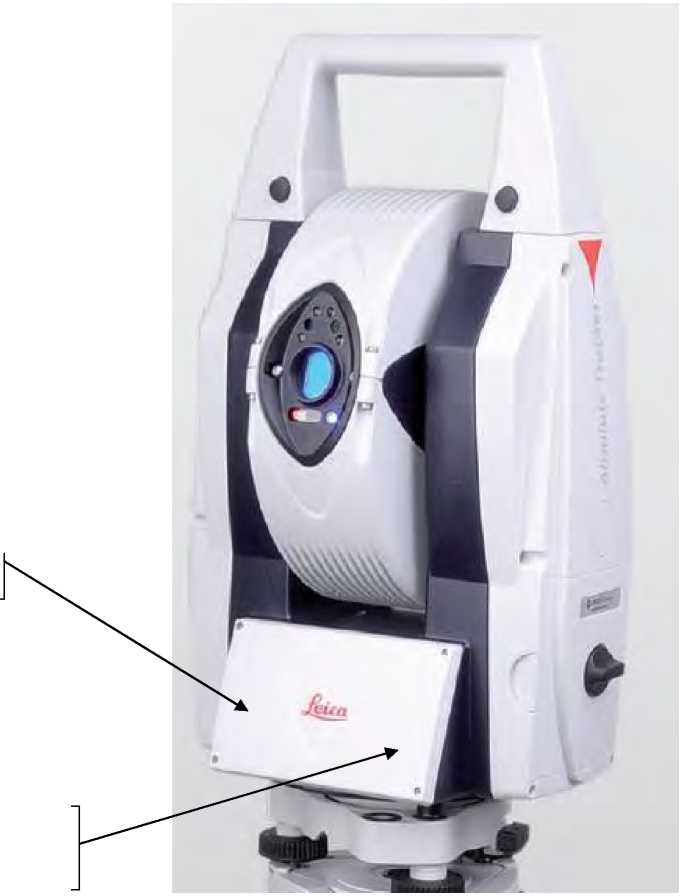

Рисунок 1 - Общий вид системы лазерной координатно-измерительной Leica Absolute Tracker AT401 и место нанесения поверительного клейма и знака утверждения типа.

Место нанесения поверительного клейма-наклейки

Программное обеспечение

Системы лазерные координатно-измерительные Leica AT401 имеют в своем составе программное обеспечение Spatial Analyzer, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета параметров и функции индикации. В пакет программного обеспечения трекеров входит также ПО Tracker Pilot, которое предназначено для проверки и настройки систем и не участвует в процессе измерений. ПО Spatial Analyzer, позволяет производить обработку полученных значений координат с использованием прямого преобразования математических моделей системы автоматического проектирования CAD.

ПО СИ имеет следующие идентификационные данные:

Операционная система, имеющая оболочку доступную пользователю, отсутствует.

Указанное программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «А» по МИ 3286-2010.

Технические характеристики

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на боковую поверхность корпуса прибора методом наклейки.

Комплектность

Поверка

осуществляется в соответствии с документом по поверке «Системы лазерные координатно-измерительные Leica Absolute Tracker AT401. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в марте 2011 г.

Основные средства поверки:

Эталонный лазерный интерферометр. Предел допускаемой погрешности 0,7 L, мкм;

Лист № 4

Всего листов 4

Жезл геодезический 1-го разряда длиной 3 м, предел допускаемой погрешности ± 20 мкм/м

Сведения о методах измерений

Сведения о методе измерений приведены в разделах 3, 4 Руководства по эксплуатации «Системы лазерные координатно-измерительные Leica Absolute Tracker AT401. РЭ».

Нормативные документы

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
