Система измерений количества и показателей качества природного газа Комсомольского месторождения ООО "РН-Пурнефтегаз"
| Номер в ГРСИ РФ: | 48948-12 |
|---|---|
| Производитель / заявитель: | ООО "Алдерли НефтеГаз", г.Москва |
Для коммерческого учета и измерения показателей качества природного газа, поступающего от ДКС "Комсомольская" в газопровод внешнего транспорта Комсомольского месторождения ОАО "Газпром трансгаз Сургут", и коммерческого учета природного газа, отбираемого из газопровода внешнего транспорта Комсомольского месторождения ОАО "Газпром трансгаз Сургут" для пуско-наладочных работ и первого пуска ДКС "Комсомольская".
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48948-12 | ||||||
| Наименование | Система измерений количества и показателей качества природного газа Комсомольского месторождения ООО "РН-Пурнефтегаз" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | fb25f4f9-a8d7-aa07-491f-802f1c0ad6da | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ Р 8.596-2002 |
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 45359 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 59 от 02.02.12 п.04 |
Производитель / Заявитель
ООО "Алдерли НефтеГаз", г. Москва
Россия
Юр.адрес: 119049, ул.Крымский Вал, д.3, стр.2. Почт.адрес: 125047, 4-й Лесной пер., д.4, Тел: +7 495787 8706 Факс 663 8067, E-mail: info@alderley.com
Поверка
| Методика поверки / информация о поверке | МП 48948-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
48948-12: Описание типа
2024-48948-12.pdf
|
Скачать | 370.7 КБ | |
|
48948-12: Методика поверки
2024-mp48948-12.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества природного газа Комсомольского месторождения ООО «РН-Пурнефтегаз» (далее - система измерений), предназначена для измерения объемного расхода газа, приведенного к стандартным условиям, коммерческого учета и измерения показателей качества природного газа, поступающего от ДКС «Комсомольская» в газопровод внешнего транспорта Комсомольского месторождения ОАО «Газпром трансгаз Сургут», и коммерческого учета природного газа, отбираемого из газопровода внешнего транспорта Комсомольского месторождения ОАО «Газпром трансгаз Сургут» для пуско-наладочных работ и первого пуска ДКС «Комсомольская».
Описание
Принцип метода измерений основан на измерении объемного расхода, объема, температуры, давления и компонентного состава газа в рабочих условиях и последующем вычислении по этим параметрам объемного расхода и объема газа, приведенных к стандартным условиям.
Система измерений представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка системы измерений осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией системы измерений и эксплуатационными документами ее компонентов.
Система измерений обеспечивает измерения объемного расхода и объема газа в рабочих условиях, определение показателей качества газа, приведение измеренного объемного расхода и объема газа к стандартным условиям
Система измерений конструктивно состоит из трех отдельных блоков:
- блок коммерческого учета природного газа, поступающего от ДКС «Комсомольская» в газопровод внешнего транспорта Комсомольского месторождения ОАО «Газпром трансгаз Сургут», в составе трех измерительных линий;
- блок коммерческого учета природного газа, отбираемого из газопровода внешнего транспорта Комсомольского месторождения ОАО «Газпром трансгаз Сургут» для пуско-наладочных работ и первого пуска ДКС «Комсомольская», в составе двух измерительных линий;
- блок измерения показателей качества природного газа, поступающего от ДКС «Комсомольская» в газопровод внешнего транспорта Комсомольского месторождения ОАО «Газпром трансгаз Сургут», в составе двух измерительных линий;
Дополнительно система измерений оснащена блоком оперативного учета природного газа, сбрасываемого на свечу, состоящим из одной измерительной линии.
Измерительные каналы системы измерений, участвующие в измерении объемного расхода газа, приведенного к стандартным условиям:
- измерительные каналы объемного расхода газа: счетчик газа ультразвуковой FLOWSIC 600 (регистрационный номер в Федеральном информационном фонде 43981-10) -линия связи - вычислитель;
- измерительные каналы абсолютного давления: преобразователь абсолютного давления измерительный EJX 510A фирмы «Yokogawa» (регистрационный номер в Федеральном информационном фонде 28456-09) - линия связи - вычислитель;
- измерительные каналы температуры газа: термопреобразователь с унифицированным выходным сигналом ТСПУ Метран-276МП (регистрационный номер в Федеральном информационном фонде 21968-06) - линия связи - вычислитель;
- информационно измерительные каналы показателей качества газа, включающие в себя хроматографы газовые промышленные специализированные MicroSAM (регистрационный номер в Федеральном информационном фонде 46586-11).
Измерительные каналы абсолютного давления, температуры газа и информационно измерительные каналы показателей качества газа включают в себя преобразователи измерительные тока и напряжения К модель KFD2-STV4 (регистрационный номер в Федеральном информационном фонде 22153-07).
Вычислительное устройство системы измерений:
- в качестве вычислительного устройства применяется контроллер измерительный FloBoss S600 с программным обеспечением изготовителя, регистрационный номер в Федеральном информационном фонде 38623-08.
В составе системы измерений также могут применяться следующие СИ:
- Контроллер измерительный: FloBoss S600+, регистрационный номер в Федеральном информационном фонде 64224-16;
- Измерительные каналы температуры газа: ТСПУ Метран-286—05-Exd (пределы допускаемой основной приведенной погрешности не должны превышать ±0,15 %), регистрационный номер в Федеральном информационном фонде 23410-13;
- Измерительные каналы абсолютного давления: Метран-150 (пределы допускаемой основной приведенной погрешности не должны превышать ±0,1 %), регистрационный номер в Федеральном информационном фонде 32854-13;
- Измерительные каналы объемного расхода газа: КТМ 600 c 4 парами ультразвуковых приемопередатчиков, регистрационный номер в Федеральном информационном фонде 62301-15;
- Барьеры искробезопасности НБИ, регистрационный номер в Федеральном информационном фонде 59512-14;
- Хроматограф газовый промышленный МАГ, модели КС50.360-000, КС50.360-000-01, КС 50.310-000-01, регистрационный номер в Федеральном информационном фонде № 55668-13;
- Хроматограф газовый промышленный специализированный Хромос ПГХ-1000, регистрационный номер в Федеральном информационном фонде № 61770-15.
На входе в блок-бокс СИКГ размещена табличка, на которую нанесен заводской номер.

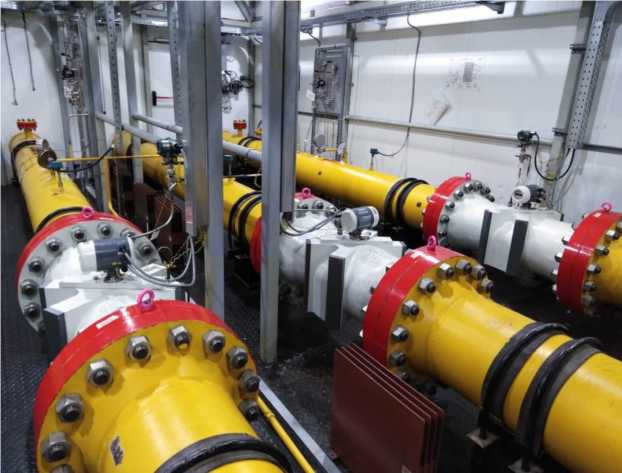

Рисунок 1 - Общий вид Системы измерений количества и показателей качества природного газа Комсомольского месторождения ООО «РН-Пурнефтегаз»
Программное обеспечение
Программное обеспечение (далее - ПО) системы измерений в котором задачи вычисления, информационного обмена, контроля и управления технологическим процессом и оборудованием решаются на следующих уровнях иерархии:
- уровень первичных преобразователей - уровень измерения значений параметров и исполнения команд управления.
- уровень контроллеров - уровень сбора (накопления), обработки поступающих сигналов, математических вычислений, основанных на сертифицированных методиках, а также формирования управляющих воздействий для управления исполнительными механизмами;
- уровень серверов и рабочих станций - уровень контроля, управления, администрирования и наблюдения (сервера, автоматизированные рабочие места операторов);
- уровень передачи данных - коммутация компонентов системы, коммутация производится между различными уровнями (межуровневая) и внутри уровня.
Уровень первичных преобразователей реализован на базе прошедших сертификацию и имеющих действующие свидетельства об утверждении типа серийно выпускаемых средствах измерений. Сведения о ПО первичных преобразователей указаны в соответствующей технической документации на первичные СИ.
Программное обеспечение уровня иерархии контроллеров базируется на ПО контроллеров измерительных FloBoss S600 и предназначено для:
- преобразования измеренных выходных сигналов первичных преобразователей расхода, давления, температуры;
- вычисления объемного расхода по нескольким измерительным линиям индивидуально и по группам измерительных линий, приведения объемного расхода и объема природного газа в рабочих условиях, в объемный расход и объем газа при стандартных условиях;
- проведения порогового контроля и обработки (усреднение и нормировка) результатов анализа компонентного состава природного газа, передаваемых от потокового хроматографа для расчета физико-химических показателей;
- вычисления физико-химических показателей (коэффициента сжимаемости, вязкости, плотности, показателя адиабаты, теплоты сгорания, числа Воббе и других) природного газа;
- архивирование измеренных и вычисленных параметров в архивных базах данных, а также ведение журналов событий и аварий;
- управление и обмен данными с подчиненными устройствами по цифровым каналам связи и передачу информации в системы более высокого уровня по имеющимся интерфейсам связи.
Идентификация программного обеспечения уровня контроллеров может быть осуществлена по конфигурационному файлу для операционной системы
Уровень передачи данных и уровень серверов и рабочих станций не содержит метрологически значимых частей ПО. Назначение и характеристики этих уровней иерархии описаны в соответствующих разделах проектной документации на систему измерений.
У ровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения уровня контроллеров
|
Идентификационные данные (признаки) |
Значение | |
|
Основной контроллер |
Резервный контроллер | |
|
Идентификационное наименование ПО |
sikg-comm31 |
sikg-comm31 |
|
Номер версии (идентификационный номер) ПО |
7 |
7 |
|
Цифровой идентификатор ПО |
6b1f |
fe39 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики блоков измерительных линий
|
Наименование параметров |
Значение | |
|
Блок 1 |
Блок 2 | |
|
Расход газа, приведенный к стандартным условиям м3/ч |
от 70000 до 350000 |
от 6900 до 16100 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям*, % |
± 1,0 |
± 2,5 |
*Метрологические характеристики блоков измерительных линий обеспечиваются в полном объеме при поверке счетчика имитационным методом
Таблица 3 - Технические характеристики блоков измерительных линий
|
Наименование параметров |
Значение | |
|
Блок 1 |
Блок 2 | |
|
Назначение |
Коммерческий учет природного газа, поступающего от ДКС «Комсомольская» в газопровод внешнего транспорта Комсомольского месторождения ОАО «Газпром трансгаз Сургут» |
Коммерческий учет природного газа, отбираемого из газопровода внешнего транспорта Комсомольского месторождения ОАО «Газпром трансгаз Сургут» для пусконаладочных работ и первого пуска ДКС «Комсомольская» |
|
Количество измерительных линий |
три (рабочая, резервная и контрольная) |
две (рабочая и резервная) |
|
Условный диаметр измерительных линий |
DN400 |
DN100 |
|
Расход газа в рабочих условиях, м3/ч |
от 1000 до 6000 |
от 50 до 300 |
|
Абсолютное давление газа, МПа |
от 5,0 до 7,8 |
от 5,0 до 7,8 |
|
Температура газа, °С |
от 15 до 55 |
от 5 до 55 |
|
Температура окружающего воздуха для установленных средств измерений, °С |
от 15 до 30 |
от 15 до 30 |
|
Напряжение питания переменного тока, В |
220 ± 44 |
220 ± 44 |
|
Частота питания переменного тока, Гц |
50 ± 2 |
50 ± 2 |
|
Срок службы, не менее, лет |
20 |
20 |
Таблица 4 - Технические характеристики блока измерения качества
|
Наименование параметра |
Значение |
|
Назначение |
Измерение показателей качества природного газа, поступающего от ДКС «Комсомольская» в газопровод внешнего транспорта Комсомольского месторождения ОАО «Г азпром трансгаз Сургут» |
|
Количество измерительных линий |
две(рабочая и резервная) |
|
Избыточное давление газа, МПа |
от 0,7 до 7,8 |
|
Температура газа, °С |
от 15 до 55 |
|
Интервал измерений температуры точки росы, °С - по углеводородам - по воде |
от -40 до +20 от -40 до +20 |
|
Температура окружающего воздуха для установленных средств измерений, °С |
от 15 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений температуры точки росы, °С - по углеводородам - по воде |
± 1,0 ± 1,0 |
|
Пределы допускаемой абсолютной погрешности измерений покомпонентного состава, % - Метан - Этан - Пропан - Изобутан - н-Бутан - Изопентан - н-Пентан - Неопентан - Гексаны + высшие - Диоксид углерода - Азот - Кислород Х - измеренное значение молярной доли компонен |
-0,0187-X + 0,00024 0,04^X + 0,00026 0,06^X + 0,00024 0,06^X + 0,00024 0,06^X + 0,00024 0,06^X + 0,00024 0,06^X + 0,00024 0,06^Х + 0,00024 0,06^X + 0,00024 0,06^X + 0,0012 0,06^X + 0,0013 0,06^Х + 0,0012 га или суммы компонентов, % |
|
Напряжение питания переменного тока, В |
220 ± 44 |
|
Частота питания переменного тока, Г ц |
50 ± 2 |
|
Срок службы, не менее, лет |
20 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации системы измерений типографским способом в левом верхнем углу.
Комплектность
Комплектность системы измерений представлена в таблице 5
Таблица 5 - Комплектность СИКГ
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества природного газа Комсомольского месторождения ООО «РН-Пурнефтегаз», заводской номер 800П-40 |
- |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
«Инструкция. Объем природного газа. Методика измерений системой измерений количества и показателей качества сухого осушенного газа комсомольского месторождения ООО «РН-Пурнефтегаз», свидетельство об аттестации методики (метода) измерений №1609/01.00248-2014/2021, регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2021.40622.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
