Прессы гидравлические малогабаритные ПГМ-МГ4

Назначение

Прессы гидравлические малогабаритные ПГМ-МГ4 (далее - прессы) предназначены для создания и измерения нагрузки (силы), при статических испытаниях на сжатие и изгиб контрольных образцов из бетона, а так же других строительных материалов, в том числе при испытаниях: на растяжение при расколе, на сдвигоустойчивость, на дробимость, и уплотнении образцов асфальтобетона прессованием.

Описание

Принцип действия прессов основан на преобразовании нагрузки (силы), приложенной к испытываемому образцу, тензорезисторным датчиком в электрический сигнал, изменяющийся пропорционально этой нагрузке. Электрический сигнал регистрируется пультом управления, где обрабатывается и результаты измерений, в единицах силы, отображаются на жидкокристаллическом дисплее.

Конструктивно пресс представляет собой машину, состоящую из нагружающего устройства и силоизмерителя. Нагружающее устройство состоит из силовой рамы, гидронасоса и рабочего цилиндра. Силоизмеритель состоит из тензопреобразователя, блока обработки и пульта управления с дисплеем, соединяемого при помощи кабеля с тензопреобразователем и электроприводом.

Пульт управления служит для управления процессом измерений и отображения результатов измерений. На лицевой панели пульта управления имеется жидкокристаллический дисплей и клавиатура из семи кнопок: РЕЖИМ, ВВОД, J, |, СЕРИЯ, F, ВКЛ.

На правой боковой панели пульта управления расположены соединительные разъемы для подключения через соответствующие кабели к прессу и персональному компьютеру.

Прессы выпускаются в нескольких модификациях, которые отличаются пределами измерений, габаритными размерами и массой.

Обозначения прессов ПГМ-ХМГ4, ПГМ-ХМГ4А, где

ПГМ-МГ4 - обозначение типа;

Х - наибольший предел измерений, кН;

А - обозначение варианта исполнения.

Прессы варианта исполнения «А» имеют увеличенный ход поршня рабочего цилиндра, что позволяет проводить испытания асфальтобетонных образцов на сдвигоустойчивость, одноосное сжатие и уплотнение прессованием, а так же испытания щебня на дробимость.

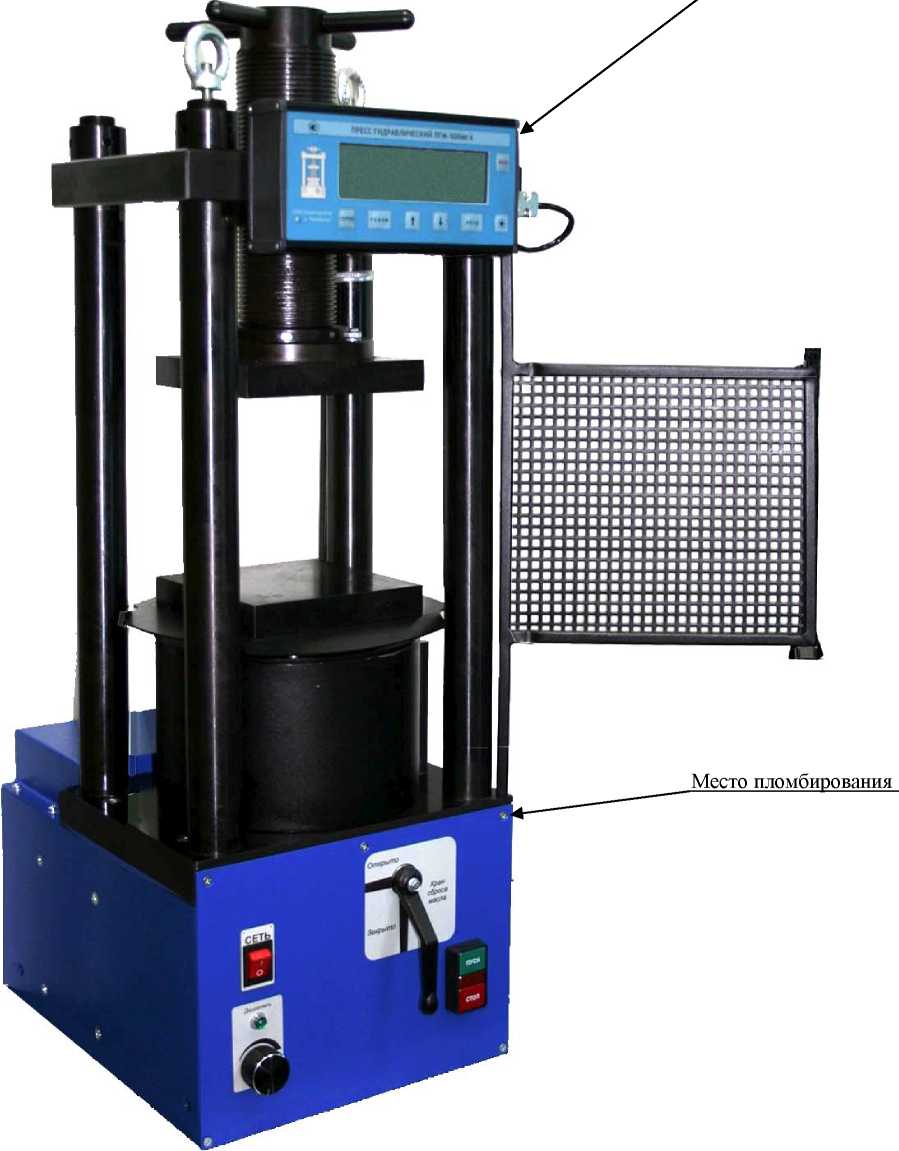

Внешний вид пресса показан на рисунке 1.

Место пломбирования

Место

Рисунок 1 - Пресс гидравлический малогабаритный ПГМ-МГ4

Программное обеспечение

Приборы имеют программное обеспечение:

1) встроенное (микропрограмма контроллера прибора версии V1.01 и выше);

2) внешнее (программа “ПО ПК” версии 1.0.1 и выше для персонального компьютера).

Встроенное программное обеспечение прибора разработано изготовителем специально для решения задач измерения силы. Встроенное программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения (версия V1.01 и выше). Конструктивно прессы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Внешнее программное обеспечение «ПО ПК» предназначено для установки на персональный компьютер под управлением операционной системы семейства Microsoft Windows и предназначено для:

1) считывания результатов измерений, сохраненных в памяти пресса;

2) удаленного доступа к меню настройки пресса.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение версии V1.01 является неотъемлемой частью прибора.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - А в соответствии с МИ 3286-2010.

Относительное отличие тестовых результатов вычислений от опорных (5) не превышает 0,001.

Внешнее программное обеспечение «ПО ПК» версии 1.0.1 предназначено для сбора, сохранения, удаления данных из памяти прессов и удаленного доступа к меню пресса в лабораторных условиях и не используется при выполнении измерений силы.

Технические характеристики

1. Пределы нагружений и цена единицы наименьшего разряда в соответствии с табл. 2.

Таблица 2

2. Пределы допускаемой относительной погрешности в соответствии с таблицей 3.

Таблица 3

3. Высота, ширина и глубина рабочего пространства не менее указанных в таблице 4.

Таблица 4

4. Диапазон регулирования скорости возрастания напряжения в образце от 0,2 до 1,0 МПа/с.

5. Пределы допускаемой абсолютной погрешности поддержания заданной скорости ± 0,2 МПа/с.

6. Размеры опорных плит и ход поршня рабочего цилиндра в соответствии с таблицей 5.

Таблица 5

7. Габаритные размеры и масса прессов не более указанных в таблице 6.

Таблица 6

8. Электрическое питание прессов осуществляется от сети переменного тока частотой (50+0,5) Гц, напряжение (220+22) В.

9. Потребляемая мощность, Вт:

- ПГМ - 50МГ4      -

- ПГМ-100МГ4      -

- ПГМ-100МГ4А     -

- ПГМ-500МГ4      -

- ПГМ-500МГ4А     -

- ПГМ-1000МГ4     -

- ПГМ-1500МГ4        - 320;

- ПГМ-2000МГ4        - 450;

10. Средняя наработка на отказ, не менее 5000 ч.

11. Средний срок службы, не менее 10 лет.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, в центре листа, типографским способом и на табличку, закрепленную на основании пресса, фотохимическим способом.

Комплектность

1 пресс

2 пульт управления

3 кабель USB

4 сетевой кабель

5 CD с программным обеспечением

6 вставка плавкая 5А, 250 В

7 емкость с маслом

приспособление для испытания на изгиб цементных и гипсовых балок (по спецзаказу)

9 руководство по эксплуатации с методикой поверки

Сведения о методах измерений

Методика измерений изложена в руководстве по эксплуатации прессов гидравлических малогабаритных ПГМ-МГ4 (КБСП.427121.015 РЭ).

Нормативные документы

ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы

ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования

ТУ 4271-015-12585810-2011. Технические условия. Прессы гидравлические малогабаритные ПГМ-МГ4
