Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO GENESIS, SPECTRO ARCOS, SPECTRO BLUE
| Номер в ГРСИ РФ: | 49188-12 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Spectro Analytical Instruments GmbH", Германия |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO GENESIS, SPECTRO ARCOS, SPECTRO BLUE (далее ╞ спектрометры) предназначены для измерения массовой концентрации химических элементов при анализе жидкостей по аттестованным методикам измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49188-12 |
| Действует | по 02.03.2017 |
| Наименование | Спектрометры оптические эмиссионные с индуктивно связанной плазмой |
| Модель | SPECTRO GENESIS, SPECTRO ARCOS, SPECTRO BLUE |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f0c89297-99f3-f2f3-69f1-b607c15f8795 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 37 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 02.03.2017 |
| Номер сертификата | 45667 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 120 от 02.03.12 п.20 |
Производитель / Заявитель
Фирма "Spectro Analytical Instruments GmbH", ГЕРМАНИЯ
Германия
47533, Boschstrasse 10 D-47533, тел/факс (49) 2821/8922131, www.spectro-ai.com
Поверка
| Методика поверки / информация о поверке | МП 61-251-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 162 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
49188-12: Описание типа
2012-49188-12.pdf
|
Скачать | 101.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO GENESIS, SPECTRO ARCOS, SPECTRO BLUE (далее - спектрометры) предназначены для измерения массовой концентрации химических элементов при анализе жидкостей по аттестованным методикам измерений.
Описание
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа в ультрафиолетовой и видимой областях спектра. Массовая концентрация элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения от исследуемых элементов и концентрациями этих элементов.
Конструктивно спектрометры выполнены в стационарном настольном исполнении. Спектрометры состоят из следующих основных блоков: источника возбуждения спектра; оптической системы; системы регистрации; системы автоматического управления.
Источник возбуждения эмиссионного спектра состоит из плазменной горелки, распылительной камеры, перистальтического насоса, генератора с регулируемой мощностью в диапазоне от 0,7 до 1,7 кВт. Положение плазменной горелки может быть как вертикальное, так и горизонтальное, что позволяет снижать матричные эффекты интерференций.
Оптическая система спектрометров имеет круговую конструкцию сдвоенной оптической системы Пашена-Рунге с фокусным расстоянием 750 мм и обеспечивает эффективный отбор исследуемых участков спектра. Полихроматор оптической системы имеет температурную стабилизацию (15 ± 0,5) °С. Вогнутая дифракционная голографическая решетка, на которой нанесено от 1800 до 3600 штрихов/мм, позволяет регистрировать и анализировать эмиссионный спектр в широком диапазоне от 130 до 770 нм.
Система регистрации включает полупроводниковые детекторы и электронную систему параллельного считывания, что позволяет обрабатывать одновременно до 1000 спектральных линий. Ширина входных щелей детекторов от 10 до 15 мкм дает возможность обрабатывать оптический спектр в рабочем диапазоне длин волн от 130 до 770 нм.
Система управления на основе персонального компьютера предназначена для автоматического управления спектрометром, процессом измерения, сбора и обработки данных.
Градуировка спектрометра для измерения массовой концентрации элементов осуществляется с помощью стандартных образцов состава растворов ионов. Параметры градуировочных характеристик хранятся в памяти компьютера.
Спектрометры выпускаются трех моделей SPECTRO GENESIS,
SPECTRO ARCOS и SPECTRO BLUE, которые отличаются: рабочим диапазоном длин волн, внешним видом, типом распылительных камер.
Программное обеспечение
Спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Spectro smart analyzer vision |
Spectro smart analyzer vision |
4.01.0834 |
9fd07ec25216ac9f 1ddca3b74ddaab49 |
Md5 |
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

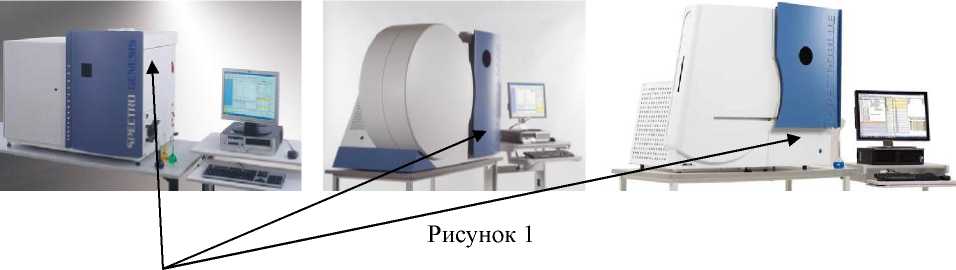

Фотографии внешнего вида спектрометров представлены на рисунке 1.
Места нанесения знака поверки
Технические характеристики
|
Наименование характеристик |
Значения характеристик | ||
|
SPECTRO ARCOS |
SPECTRO BLUE |
SPECTRO GENESIS | |
|
1 |
2 |
3 |
4 |
|
Предел обнаружения элементов, мкг/дм3 Кадмий Железо Медь |
0,06 0,2 0,2 |
0,06 0,15 0,2 |
0,2 0,4 0,5 |
|
Рабочий спектральный диапазон, нм |
130 - 770 |
165 - 770 |
175 - 770 |
|
Разрешающая способность, пм |
8,5 |
8,5 |
25 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, при массовой концентрации не менее 0,5 мг/дм3,% |
2 |
2 |
2 |
|
Нестабильность выходного сигнала в течение 6 часов непрерывной работы при массовой концентрации не менее 0,5 мг/дм3, % |
5 |
5 |
5 |
|
1 |
2 |
3 |
4 |
|
Фокусное расстояние, мм |
750 |
750 |
400 |
|
Количество дифракционных решеток |
3 |
2 |
2 |
|
Параметры источника питания: Напряжение, В Частота, Гц |
230 ± 11,5 50/60 | ||
|
Потребляемая мощность, кВ • А, не более |
4,5 |
4,5 |
5 |
|
Г абаритные размеры, мм |
1074x1610x753 |
1077x1306x780 |
870x1165x748 |
|
Масса, кг, не более |
250 |
190 |
145 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, % не более |
от 18 до 25 80 | ||
|
Средний срок службы, лет, не менее |
10 | ||
Знак утверждения типа
наносится на боковую панель спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
Спектрометр эмиссионный |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП 61-251 -2011 |
1 |
Поверка
осуществляется по документу МП 61-251-2011 «ГСИ. Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO GENESIS, SPECTRO ARCOS и SPECTRO BLUE. Методика поверки», утвержденному ФГУП «УНИИМ» в 2011 г.
Эталонные средства измерений, используемые при поверке:
- государственные стандартные образцы состава ионов растворов: ГСО 7765-2000, ГСО 7773-2000, ГСО 7763-2000;
- колбы мерные II класса точности по ГОСТ 1770;
- пипетки II класса точности по ГОСТ 29169.
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные документы
Техническая документация изготовителя «SPECTRO Analytical Instruments GmbH», Германия.
Рекомендации к применению
Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO GENESIS, SPECTRO ARCOS и SPECTRO BLUE применяются вне сферы государственного регулирования обеспечения единства измерений.
