Система измерительная автоматизированной системы управления технологическим процессом коксовой батареи № 5 ОАО "Алтай-Кокс"
| Номер в ГРСИ РФ: | 49223-12 |
|---|---|
| Производитель / заявитель: | ЗАО "Тяжпромсервис", г.Новокузнецк |
Система измерительная автоматизированной системы управления технологическим процессом коксовой батареи № 5 ОАО ┌Алтай-Кокс√ (далее ╞ ИС) предназначена для измерений температуры коксового газа и пара, объемного расхода, давления, разрежения, перепада давления коксового газа, автоматического непрерывного контроля технологических параметров, их визуализации, регистрации и хранения, диагностики состояния технологического оборудования ИС, формирования сигналов предупредительной и аварийной сигнализации.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 49223-12 | ||||||
| Наименование | Система измерительная автоматизированной системы управления технологическим процессом коксовой батареи № 5 ОАО "Алтай-Кокс" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b3a45ccf-c118-7c01-cd83-2bfbf858388e | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.05 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Томского ЦСМ |
| Адрес центра | 634012, г.Томск, ул.Косарева, 17а |
| Руководитель центра | Чухланцева Марина Михайловна |
| Телефон | (8*382*2) 44-44-22, 44-27-81 |
| Факс | 44-36-76 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 45705 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 138 от 12.03.12 п.24 |
Производитель / Заявитель
ЗАО "Тяжпромсервис", г. Новокузнецк
Россия
Поверка
| Методика поверки / информация о поверке | МП 49223-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
49223-12: Описание типа
2023-49223-12.pdf
|
Скачать | 103.3 КБ | |
|
49223-12: Методика поверки
2023-mp49223-12.pdf
|
Скачать | 3.5 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Система измерительная автоматизированной системы управления технологическим процессом коксовой батареи № 5 ОАО «Алтай-Кокс» (далее - ИС) предназначена для измерений температуры коксового газа и пара, объемного расхода, давления, разрежения, перепада давления коксового газа.
Описание
Конструктивно ИС представляет собой трехуровневую распределенную систему и состоит из 53 измерительных каналов (ИК). ИК ИС имеют простую структуру, которая позволяет реализовать прямой метод измерений путём последовательных измерительных преобразований. ИК ИС состоят из следующих компонентов (по ГОСТ Р 8.596):
1) измерительные компоненты - первичные и вторичные измерительные преобразователи, имеющие нормированные метрологические характеристики (нижний уровень ИС);
2) комплексные компоненты - модули ввода аналоговых сигналов контроллеров программируемых логических PLC Modicon, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 18649-07 (далее - ПЛК) (средний уровень ИС);
3) вычислительные компоненты - автоматизированные рабочие места (АРМ) оператора (верхний уровень ИС);
4) связующие компоненты - технические устройства и средства связи, используемые для приёма и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому.
Принцип действия ИС заключается в следующем. Первичные измерительные преобразователи выполняют измерения физических величин и их преобразование в сигналы силы и напряжения постоянного тока, сигналы термопреобразователей сопротивления. Вторичные измерительные преобразователи обеспечивают преобразование сигналов с первичных измерительных преобразователей в унифицированные аналоговые сигналы силы постоянного тока. ПЛК измеряют выходные сигналы, и выполняют их аналого-цифровое преобразование, осуществляют преобразование цифровых кодов в значения параметров технологического процесса, выполняют логические операции. ПЛК по цифровым каналам передают информацию на АРМ оператора. АРМ оператора обеспечивает отображение параметров технологического процесса, журнала сообщений, информации о состоянии оборудования ИС. ИС функционирует в автоматическом режиме.
Информационный обмен между измерительными и комплексными компонентами ИС осуществляется по кабельным сетям.
Информационный обмен между комплексными и вычислительными компонентами осуществляется посредством промышленной информационной сети по интерфейсу RS - 485.
В состав ИК ИС входят средства измерений (СИ), приведенные в таблице 1.
Таблица 1
|
Тип СИ |
Номер в ФИФОЕИ* |
|
ПИП расхода, давления | |
|
Датчики давления Метран-100 |
22235-01 |
|
Датчики давления Метран-150 |
32854-13 |
|
Преобразователи давления измерительные 3051 |
14061-04 |
|
Преобразователи давления измерительные EJA110A |
24117-02 |
|
ПИП температуры | |
|
Термопреобразователи с унифицированным выходным сигналом Метран-270 |
21968-05 |
|
Термометры сопротивления ТСМ-0193 |
40163-08 |
|
Термопреобразователи с унифицированным выходным сигналом ТСМУ, ТСПУ, ТХАУ |
42454-09 |
|
Вторичные измерительные преобразователи | |
|
Преобразователи измерительные модульные ИПМ 0196 |
16902-03 |
|
ПЛК | |
|
Контроллеры программируемые логические PLC Modicon |
18649-07 |
|
* Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений | |
Измерительные компоненты могут быть заменены в процессе эксплуатации на
измерительные компоненты с аналогичными или лучшими метрологическими характеристиками.

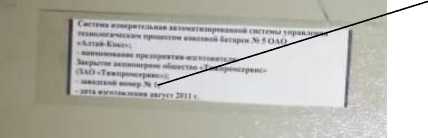

ИС имеет заводской номер № 1, наносится на лицевую панель шкафа для размещения ПЛК в виде наклейки, представлено на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Место нанесения заводского номера
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений, входящих в состав ИК ИС, выполняется в соответствии с их эксплуатационной документацией.
Программное обеспечение
Программное обеспечение (ПО) ИС включает в себя встроенное ПО средств измерений в составе ИС и ПО, установленное на АРМ оператора. Встроенное ПО ПЛК (метрологически значимая часть ПО ИС) разработано в системе программирования Concept Programming Unit и осуществляет автоматизированный сбор, обработку и передачу измерительной информации на АРМ оператора, обеспечение работы предупредительной и аварийной сигнализации. ПО АРМ оператора предназначено для отображения измерительной информации.
ПО АРМ оператора не является метрологически значимым. Идентификационные данные метрологически значимой части ПО ПЛК приведены в таблице 2. Уровень защиты ПО ИС «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Concept |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.6 XL |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности ИК расхода, не более |
±4,6 % с датчиком давления Метран-100, y = ±0,5 %; ±4,8 % с преобразователем давления измерительным EJA110A |
|
Пределы допускаемой приведенной погрешности ИК давления, не более |
±0,8 % с датчиком давления Метран-100, у = ±0,5 %; ±0,2 % с датчиком давления Метран-150, у = ±0,075 %; ±0,2 % с датчиком давления Метран-150, у = ±0,1 %; ±0,2 % с датчиком давления Метран-150, у = ±0,15 %; ±0,4 % с датчиком давления Метран-150, у = ±0,25 %; ±0,8 % с датчиком давления Метран-150, у = ±0,5 %; ±0,6 % с преобразователем давления измерительным 3051, y = ±0,15 % |
|
Пределы допускаемой абсолютной погрешности ИК температуры, не более |
±3,5 °С с термопреобразователем с унифицированным выходным сигналом Метран-270; ±(1,0+0,005|t|) °С с термометром сопротивления ТСМ-0193; ±1,5 °С с термопреобразователем с унифицированным выходным сигналом ТСМУ; ±2,5 °С с термопреобразователем с унифицированным выходным сигналом ТСПУ; ±10 °С с термопреобразователем с унифицированным выходным сигналом ТХАУ |
|
Примечание - В таблице приняты следующие обозначения: t - измеренное значение температуры среды, °C, Д - абсолютная погрешность, °С, 6 - относительная погрешность, %, Y - приведенная погрешность, % | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - напряжение питания постоянного тока, В - частота переменного тока, Гц |
220±22 от 18 до 27 50±1 |
|
Условия эксплуатации измерительных, комплексных и вычислительных компонентов ИС: - температура окружающей среды для комплексных и вычислительных компонентов ИС, °С - температура окружающей среды для преобразователей давления, расхода, °С - температура окружающей среды для преобразователей температуры, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 от +5 до +45 от +5 до +80 80 от 84 до 106 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерительная автоматизированной системы управления технологическим процессом коксовой батареи № 5 ОАО «Алтай-Кокс» |
_ |
1 шт. |
|
Инструкция пользователя |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 инструкции пользователя.
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
