Наборы мер зональных коэффициентов отражения НМЗО-1 и НМЗО-2
| Номер в ГРСИ РФ: | 49257-12 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2 (далее по тексту ╞ наборы мер) предназначены для измерений зональных коэффициентов отражения при поверке химических и медицинских приборов, работающих по принципу измерения коэффициента отражения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49257-12 |
| Действует | по 14.03.2017 |
| Наименование | Наборы мер зональных коэффициентов отражения |
| Модель | НМЗО-1 и НМЗО-2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c8f06201-716d-ca4c-d989-e3646bd491eb |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 37 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 14.03.2017 |
| Номер сертификата | 45749 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 148 от 14.03.12 п.04 |
Производитель / Заявитель
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), РОССИЯ, г.Москва
Россия
119361, ул.Озерная, 46, тел./факс (495) 437-29-92, 437-32-01, 437-33-11, тел/факс 437-31-47 (103031, ул.Рождественка, 27) www.vniiofi.ru, E-mail: vniiofi@vniiofi.ru
Поверка
| Методика поверки / информация о поверке | МП 41.Д4-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 125 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
49257-12: Описание типа
2012-49257-12.pdf
|
Скачать | 135.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2 (далее по тексту - наборы мер) предназначены для измерений зональных коэффициентов отражения при поверке химических и медицинских приборов, работающих по принципу измерения коэффициента отражения.
Описание
Принцип действия набора мер заключается в сравнении измеренного прибором значения зонального коэффициента отражения с номинальным значением, указанным в свидетельстве о поверке на меру, в результате чего определяется погрешность прибора.
Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2 состоят из пяти светофильтров в форме плоскопараллельных пластин, изготовленных из отражающих оптических стекол (МС-20, ОНС-4, ОСЗС-1, ОЗС-1, ОКС-01) диаметром 8 мм и толщиной не более 2 мм, вставленных в металлические чернёные оправы прямоугольной и цилиндрической формы, соответственно.
Все измерения зональных коэффициентов серой, сине-зеленой, зелёной и красной мер набора мер проводят относительно белой меры, величина зонального коэффициента отражения которой определяется для источников излучения приборов и принимается равной 100 %.
Все меры помещаются в футляр, устройство которого предохраняет меры от резких ударов и загрязнения.
Внешний вид наборов мер представлен на рисунках 1 и 2.

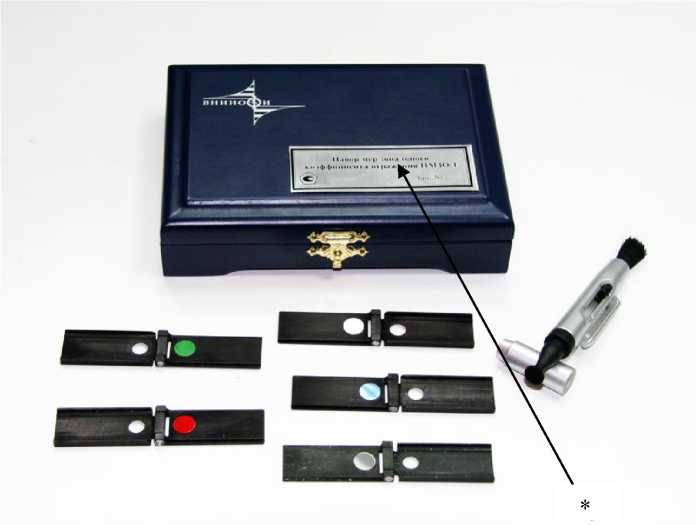

Рисунок 1 - Внешний (общий) вид набора мер зональных коэффициентов отражения НМЗО-1, *- место маркировки
Рисунок 2 - Внешний (общий) вид набора мер зональных коэффициентов отражения НМЗО-2, *- место маркировки
Технические характеристики
Метрологические и технические характеристики наборов мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2 представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |||
|
Набор НМЗО-1 |
Набор НМЗО-2 | |||
|
Диапазон измерений зонального коэффициента отражения на длинах волн 430, 502 и 660 нм, % |
от 1 до 100 | |||
|
Номинальные значения зонального коэффициента отражения мер на длинах волн (Набор НМЗО-1 и НМЗО- 2) Мера белая №1, % Мера серая №2, % Мера сине-зелёная №3, % Мера зеленая № 4, % Мера красная №5, % |
430 нм 502 нм 660 нм | |||
|
100 12,0±3 36,0±3 4,0±2 2,0±1 |
100 14,0±3 32,0±3 18,0±2 2,0±1 |
100 16,0±3 4,0±3 4,0±2 88,0±3 | ||
|
Пределы допускаемой абсолютной погрешности измерений зонального коэффициента отражения мер на длинах волн 430, 502 и 660 нм, % |
0,5 | |||
|
Г абаритные размеры набора мер в футляре не более, мм |
145х105х35 |
105х105х45 | ||
|
Масса набора мер в футляре, не более, кг |
0,2 |
0,16 | ||
|
Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, % Атмосферное давление, кПа |
15-25 30-80 84-106 | |||
Примечание - Действительные значения зональных коэффициентов отражения мер набора определяются при поверке
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации набора мер «Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2» и на этикетку футляра методом наклеивания.
Комплектность
наборы мер комплектуются в соответствии с таблицей 2.
Таблица 2
|
Наименование |
Количество, шт. | |
|
НМЗО-1 |
Мера №1 (белая) |
1 |
|
Мера №2 (серая) |
1 | |
|
Мера №3 (сине-зелёная) |
1 | |
|
Мера №4 (зеленая) |
1 | |
|
Мера №5 (красная) |
1 | |
|
Карандаш для чистки отражающих поверхностей |
1 | |
|
Футляр |
1 | |
|
НМЗО-2 |
Мера №1 (белая) |
1 |
|
Мера №2 (серая) |
1 | |
|
Мера №3 (сине-зелёная) |
1 | |
|
Мера №4 (зеленая) |
1 | |
|
Мера №5 (красная) |
1 | |
|
Карандаш для чистки отражающих поверхностей |
1 | |
|
Футляр |
1 | |
|
Руководство по эксплуатации «Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2» |
1 | |
|
Методика поверки: «Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2. Методика поверки МП 41.Д4-11» |
1 | |
Поверка
осуществляется в соответствии с документом: «Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2. Методика поверки МП 41.Д4-11», утвержденным ГЦИ СИ ФГУП «ВНИИОФИ» 15 ноября 2011 г.
Основные средства поверки:
спектроколориметрическая установка, входящая в состав Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003 (в соответствии с поверочной схемой ГОСТ 8.205-90)
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации «Наборы мер зональных коэффициентов отражения моделей НМЗО-1 и НМЗО-2», раздел 7 «Проведение измерений».
Нормативные документы
ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
Рекомендации к применению
Осуществление деятельности в области здравоохранения, осуществление деятельности в области измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
