Трансформаторы тока измерительные WSK, EWSK, WSKD, EWSKD
| Номер в ГРСИ РФ: | 49475-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "MBS Sulzbach Messwandler GmbH", Германия |
Трансформаторы тока измерительные однофазные WSK, EWSK и трехфазные WSKD, EWSKD (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для ее передачи средствам измерений и устройством защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 0,4 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49475-12 |
| Наименование | Трансформаторы тока измерительные |
| Модель | WSK, EWSK, WSKD, EWSKD |
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 04.04.2017 |
| Номер сертификата | 45987 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 200 п. 15 от 04.04.2012 |
Производитель / Заявитель
Фирма "MBS AG", Германия
Германия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Зарегистрировано поверок | 1708 |
| Найдено поверителей | 18 |
| Успешных поверок (СИ пригодно) | 1708 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 49475-12: Описание типа СИ | Скачать | 533.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока измерительные однофазные WSK, EWSK и трехфазные WSKD, EWSKD (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для ее передачи средствам измерений и устройством защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 0,4 кВ.
Описание
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением, числа витков первичной и вторичной обмоток.
Каждый, трансформатор состоит из замкнутого магнитопровода с первичной обмоткой и катушки со вторичной обмоткой.
Магнитопровод с первичной обмоткой внутри и намотанной на нём вторичной обмоткой, размещен в корпусе из изолирующего материала. Корпус трансформатора снабжен клеммами для подключения к первичной и вторичной обмоткам.
Конструктивно трансформаторы являются функционально законченными устройствами, не нуждающиеся в источниках питания.
Клеммники вторичной обмотки имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.
Модели трансформаторов различаются диапазоном первичного тока, классом точности, мощностью вторичной нагрузки, а также габаритными размерами. Модели WSK, EWSK однофазного исполнения, модели WSKD, EWSKD трехфазного исполнения (выполнены в виде специальных трансформаторных блоков для применения в трехфазной сети, и включают в себя смонтированные в одном корпусе три однофазных трансформатора тока типа WSK (EWSK) с предохранителями и общую клеммную колодку) Данные трансформаторы предназначены для технического или коммерческого учета. Модели EWSK (EWSKD) комплектуются пломбировочными крышками по умолчанию, WSK (WSKD) - по запросу.
Трансформаторы являются перемонтируемыми изделиями и по номенклатуре показателей надежности относятся, к группе II вида I согласно ГОСТ 27.003-90

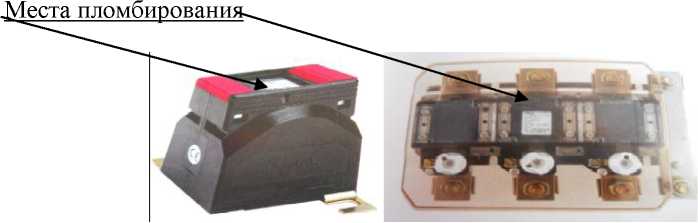

Общий вид трансформатора приведен на рисунке 1.
Рисунок 1а - Общий вид трансформаторов WSK, EWSK и WSKD, EWSKD соответственно.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
WSK 30 |
WSK 40 |
WSK 40N |
WSK 60 |
WSK 70.6 |
WSK 70.6 N | |||||
|
Номинальные первичные токи I1, (А) |
Номинальные вторичные нагрузки Shom, В-А | |||||||||
|
1 |
2,5 |
2,5; 5 |
2,5; 5; 10; 15 | |||||||
|
2,5 |
2,5 |
2,5; 5 |
2,5; 5; 10; 15 | |||||||
|
5 |
2,5 |
2,5; 5 А |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | |||||
|
10 |
2,5 |
2,5; 5 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | |||||
|
15 |
2,5 |
2,5; 5 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | |||||
|
20 |
2,5 |
2,5; 5 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | |||||
|
25 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | |||
|
30 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | ||
|
40 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | |||||
|
50 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | |||||
|
60 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | ||||||
|
75 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | ||||||
|
80 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | ||||||
|
100 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 | ||||||
|
Класс точности |
0,5 |
1,0 |
0,5; 1,0 |
0,5; 1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
|
Номинальные вторичные токи, I2 , А |
1 или 5 | |||||||||
|
Номинальное первичное напряжение^, (кВ) |
0,72 | |||||||||
|
Номинальная частота Гном, Гц |
50 или 60 | |||||||||
|
Габаритные размеры, мм |
61x78,5x35 |
71x88,5x45 |
71x110x55 |
71x88,5x60 |
135x85x60 |
136x88,5x60 | ||||
|
Масса не более, кг |
0,64 |
0,69 |
0,69 |
0,73 |
0,84 |
0,86 | ||||
Продолжение таблицы 1.
|
WSK31.5 |
EWSK 31.5 |
WSKD31.8 |
EWSKD31.8 | |||
|
Номинальные первичные токи I1, (А) |
Номинальные вторичные нагрузки Shom ,В-А | |||||
|
25 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 | |||
|
30 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 | |||
|
40 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 | |||
|
50 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 | |||
|
60 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 | |||
|
75 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 | |||
|
80 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 | |||
|
100 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 | |||
|
150 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 | |||
|
3x50 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 | |||
|
3x75 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 | |||
|
3x100 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 | |||
|
3x150 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 | |||
|
Класс точности |
0,5; 1,0 |
0,5; 0,5S |
0,2 |
0,5; 1,0 |
0,5; 0,5S |
0,2 |
|
Номинальные вторичные токи I2 , (А) |
1 или 5 | |||||
|
Номинальное первичное напряжение U1, (кВ) |
0,72 | |||||
|
Номинальная частота fH0M, Гц |
50 или 60 | |||||
|
Г абаритные размеры, мм |
115x100x70 |
115x100x70 |
235,5x90x180 |
235,5x90x180 | ||
|
Масса не более, кг |
0,94 |
0,94 |
3,34 |
3,34 | ||
Коэффициент безопасности вторичных обмоток для измерения Кб -5;
Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69;
Наработка на отказ 400 000 часов;
Срок службы не менее 30 лет.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Трансформатор тока - 1 шт.;
Крепеж - 1 комплект;
Руководство по эксплуатации совмещенное с паспортом - 1 экз.;
Трансформаторы EWSK комплектуются пломбировочными крышками по умолчанию, WSK по запросу.
Поверка
осуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03^А) %, ± (0,1 ± 0,05^А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).
Сведения о методах измерений
Сведений нет.
Нормативные документы
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Документация фирмы-изготовителя.
