Весы вагонные для статического взвешивания ЭМВС-ЖД-М

Номер в ГРСИ РФ: 49720-12
Категория: Весы
Производитель / заявитель: ООО ТПК "Магистраль", г. Горно-Алтайск, Республика Алтай
Скачать
49720-12: Описание типа СИ Скачать 645.5 КБ
Свидетельство об утверждении типа СИ Открыть ...
Заказать
Поставщик: ООО «Мир Весов»
Весы вагонные для статического взвешивания ЭМВС-ЖД-М поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Весы ЭМВС-ЖД-М предназначены для статического взвешивания железнодорожных вагонов

Информация по Госреестру

Основные данные
Номер по Госреестру 49720-12
Наименование Весы вагонные для статического взвешивания
Модель ЭМВС-ЖД-М
Класс СИ 32.02
Год регистрации 2012
Страна-производитель  Россия
Информация о сертификате
Срок действия сертификата 05.05.2017
Номер сертификата 46327
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 297 п. 15 от 05.05.2012
Производитель / Заявитель

ООО ТПК "Магистраль", г. Горно-Алтайск, Республика Алтай

 Россия

Поверка

Методика поверки / информация о поверке ГОСТ Р 53228-2008
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 87
Найдено поверителей 3
Успешных поверок (СИ пригодно) 85 (98%)
Неуспешных поверок (СИ непригодно) 2 (2%)
Актуальность информации 01.12.2024

Поверители

Скачать

49720-12: Описание типа СИ Скачать 645.5 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Весы ЭМВС-ЖД-М предназначены для статического взвешивания железнодорожных вагонов

Описание

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков  преобразуются в цифровые при помощи вторичного преобразователя и результат

взвешивания в единицах массы отображается на цифровом табло последнего.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего две или три весовые платформы со встроенными весоизмерительными тензодатчиками, вторичного преобразователя и внешних электронных устройств (компьютера (ПК) и принтера), расположенных в помещении весовой. Компьютер используется в качестве цифрового периферийного устройства.

В весах применяются датчики типа С16А/С161 (пр-во ф. "Hottinger Baldwin Messtechnik GmbH", Германия, Госреестр № 20784-09) или WBK (пр-во ф. «CAS Corporation Ltd», Р. Корея, Госреестр №31532-09).

В качестве вторичного преобразователя применяются приборы WE2110 (пр-во ф. «Hot-tinger Baldwin Messtechnik (GmbH)», Германия, Госреестр №20785-09) или CI-6OOOA (пр-во ф. «CAS Corporation Ltd», Р. Корея, Госреестр №17605-06). В комплектации с цифровыми датчиками С161 применяется прибор DIS2116 (пр-во ф. "Hottinger Baldwin Messtechnik GmbH", Германия, Госреестр № 42017-09).

Общий вид 2-х платформенных весов представлен на рисунке 1

Рис. 1. Общий вид весов ЭМВС-ЖД-М

Форма маркировки весов:

Весы вагонные ЭМВС-ЖД-М - ХХ - YY / ZZ

Значения максимальной нагрузки весов: 100, 150 т

Тип датчика: C16A; CI6i; WBK

Тип прибора: WE - для WE2110 CI - для CI-6000A DIS - для DIS2116

Программное обеспечение

Приборы WE2110; CI-6000 и DIS2116 имеют встроенное программное обеспечение (далее ПО), которое идентифицируется по номеру версии ПО. Номер версии ПО высвечивается на дисплее при каждом запуске прибора.

Несанкционированный доступ к метрологически значимому ПО прибора предотвращается путем использования переключателя в режим настроек на корпусе прибора, доступ к которому пломбируется.

На приборах WE-2110 и CI-6000A пломба ставится на винт безопасности (скрывающий этот переключатель) на лицевой панели справа от вспомогательной клавиатуры, на приборе DIS2116 - слева от вспомогательной клавиатуры.

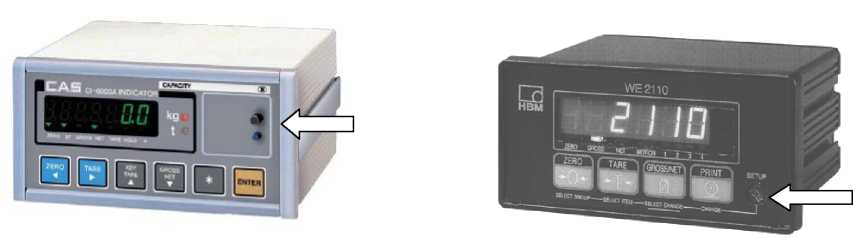

Схемы пломбирования приборов представлены на рисунке 2.

Рис. 2 Схемы пломбирования приборов С1-6000А; WE-2110 и DIS2116

Программное обеспечение «ЖД-весы» предназначено для считывания цифрового сигнала с приборов и отображения на экране ПК, формирование и печать протоколов с результатами взвешивания по различным параметрам запроса. ПО позволяет контролировать равно-

мерность загрузки железнодорожных вагонов путем контроля нагрузки на каждую тележку. Хранение данных ПО «ЖД-весы» реализовано с использованием СУБД MS SQL Server 2008 R2 Express. Название и версия ПО «ЖД-весы» отображается постоянно в верхнем левом углу окна программы ПК.

Идентификационные данные ПО представлены в таблице 1

Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Встроенное ПО WE2110

WE2110

Р541

Отсутствует, исполняемый код недоступен

Встроенное ПО С1-6000А

С1-6000А

CI-6000A1

Отсутствует, исполняемый код недоступен

Встроенное ПО

DIS2116

DIS2116

Р104

Отсутствует, исполняемый код недоступен

Автономное

ПО «ЖД-весы»

TrainWeightexe

1.1.0.0

75a3b521fe060563df102

7ee37e4ec8b

MD5

Защита ПО прибора от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Класс точности весов по ГОСТ Р 53228-2008..............................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2.

Таблица 2

Таблица 3

Мax, т

Габаритные размеры платформы (ДхШхВ), мм, не более

Масса, т, не более

Кол-во платформ

100

6500x2300x650

4,5

2

150

2; 3

Примечание: максимальная длина ГПУ (до 21 м) достигается разнесением весовых платформ с установкой рельсовой вставки.

Модель

Мах, т

Min, т

е = d, кг

Интервалы взвешивания

Пределы доп. погрешности при поверке, кг

ЭМВС-ЖД-М -100

100

18

50

от 18 т до 25 т вкл. св. 25 т до 100 т вкл.

± 25

± 50

ЭМВС-ЖД-М -150

150

18

100

от 18 т до 50 т вкл. св. 50 т до 150 т вкл.

± 50

± 100

Значения габаритных размеров и массы весовой платформы; количество платформ приведены в таблице 3.

с установкой рельсовой вставки.

Пределы допускаемой погрешности устройства установки на нуль........................± 0,25 е

Диапазон устройства выборки массы тары.............................................от 0 до 50% Max

Электрическое питания весов:

- напряжение переменного тока, В................................................................................220 (+22/-33)

- частота, Гц.................................................................................................................................50 ± 1

Потребляемая мощность, не более, В^А

Диапазон рабочих температур приведен в таблице 4

Таблица 4

Диапазон рабочих температур приведен в таблице 4

Таблица 4

Модель весов

Диапазон рабочих температур

ЭМВС-ЖД-М-ХХ-С16 А

от минус 50 °С до плюс 50 °С

ЭМВС-ЖД-М-ХХ-С 16i

от минус 40 °С до плюс 50 °С

ЭМВС-ЖД-М-ХХ-WBK

от минус 40 °С до плюс 40 °С

- для прочей аппаратуры....................................................от минус 10 °С до плюс 40 °С

Вероятность безотказной работы весов за 2000 часов, не менее

Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Наименование

Количество

1

Весы ЭМВС-ЖД-М в сборе

1 комплект

2

Руководство по эксплуатации весов ТПКМ.427421.005.2011.РЭ

1 экз.

3

Паспорт ТПКМ.427421.005.2011.ПС

1 экз.

Наименование

Количество

4

Руководство по эксплуатации на прибор

1 экз.

5

ПК с базовым ПО «ЖД-весы»

1 комплект

6

Руководство пользователя ТПКМ.427421.005.2011.РП

1 экз.

Поверка

осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение Н.

Основное поверочное оборудование - гири класса М1 по ГОСТ 7328-2001.

Сведения о методах измерений

Описание метода прямых измерений содержится в документе «Весы вагонные для статического     взвешивания    ЭМВС-ЖД-М.     Руководство     по    эксплуатации»

ТПКМ.427421.005.2011.РЭ.

Нормативные документы

1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы»

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
