Наборы мер длины UCB 801
| Номер в ГРСИ РФ: | 49722-12 |
|---|---|
| Производитель / заявитель: | ООО "Акустические Контрольные Системы" (АКС), г.Москва |
Набор мер длины UCB 801 (далее по тексту ╞ набор) предназначен для проведения настройки и поверки томографа ультразвукового низкочастотного А1040 MIRA и аналогичных средств неразрушающего контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49722-12 |
| Действует | по 05.05.2017 |
| Наименование | Наборы мер длины |
| Модель | UCB 801 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4b89a920-bdab-5d40-1e3b-6fd81401558f |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 05.05.2017 |
| Номер сертификата | 46329 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 297 п. 17 от 05.05.2012 |
Производитель / Заявитель
ООО "Акустические Контрольные Системы", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | АПЯС.401745.025 ПС, раздел 5 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49722-12: Описание типа
2012-49722-12.pdf
|
Скачать | 1.1 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Набор мер длины UCB 801 (далее по тексту - набор) предназначен для проведения настройки и поверки томографа ультразвукового низкочастотного А1040 MIRA и аналогичных средств неразрушающего контроля.
Описание
Набор состоит из двух мер длины: UCB 801-1 и UCB 801-2, изготовленных из бетона марки 400.
Конструктивно каждая мера представляет собой прямоугольный параллелепипед.
Мера UCB 801-2 содержит два сквозных отверстия диаметром 20 мм, имитирующих искусственные дефекты. Размер каждой стороны меры используется при поверке для воспроизведения размера толщины бетона.

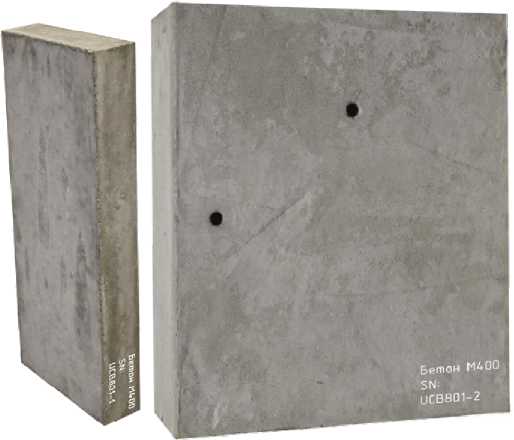

Внешний вид мер представлен на рисунке 1.
Рисунок 1 - Внешний вид мер UCB 801-1 и UCB 801-2
Технические характеристики
|
Название характеристики |
UCB 801-1 |
UCB 801-2 |
|
Номинальное значение скорости распространения поперечной ультразвуковой волны в материале, м/с |
2700 | |
|
Пределы допускаемой абсолютной погрешности скорости распространения поперечной ультразвуковой волны в материале, м/с |
±300 | |
|
Номинальное значение скорости распространения продольной ультразвуковой волны в материале, м/с |
5400 | |
|
Пределы допускаемой абсолютной погрешности скорости распространения продольной ультразвуковой волны в материале, м/с |
±400 | |
|
Г абаритные размеры, мм |
500x200x50 |
600x500x200 |
|
Пределы допускаемой абсолютной погрешности габаритных размеров, мм |
±2 | |
|
Масса, кг |
12 |
140 |
|
Номинальное значение толщины, мм |
50 |
200; 500; 600 |
|
Название характеристики |
UCB 801-1 |
UCB 801-2 |
|
Пределы допускаемой абсолютной погрешности толщины, мм |
±2 | |
|
Номинальный размер диаметров отверстий, мм |
- |
20 |
|
Пределы допускаемой абсолютной погрешности диаметров отверстий, мм |
- |
±2 |
|
Номинальное значение расстояния от торцевой поверхности В меры до центра отверстия № 1, мм |
- |
50 |
|
Пределы допускаемой абсолютной погрешности расстояния от торцевой поверхности В меры до центра отверстия № 1, мм |
- |
±2 |
|
Номинальное значение расстояния от торцевой поверхности Г меры до центра отверстия № 1, мм |
- |
450 |
|
Пределы допускаемой абсолютной погрешности расстояния от торцевой поверхности Г меры до центра отверстия № 1, мм |
- |
±2 |
|
Номинальное значение расстояния от торцевой поверхности Б меры до центра отверстия № 2, мм |
- |
150 |
|
Пределы допускаемой абсолютной погрешности расстояния от торцевой поверхности Б меры до центра отверстия № 2, мм |
- |
±2 |
|
Номинальное значение расстояния от торцевой поверхности Д меры до центра отверстия № 2, мм |
- |
450 |
|
Пределы допускаемой абсолютной погрешности расстояния от торцевой поверхности Д меры до центра отверстия № 2, мм |
- |
±2 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта АПЯС.401745.025 ПС «Набор мер длины UCB 801. Паспорт» типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
Набор мер длины UCB 801 |
1 |
|
Паспорт АПЯС.401745.025 ПС «Набор мер длины UCB 801. Паспорт» |
1 |
Поверка
осуществляется в соответствии разделом 5 «Методика поверки» документа
АПЯС.401745.025 ПС «Набор мер длины UCB 801. Паспорт», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 г.
Основные средства поверки: - штангенциркуль ШЦ-П-250-0,1, пределы допускаемой погрешности ± 0,1 мм (регистрационный номер Государственного реестра 22088-07), - штангенциркуль ШЦ-Ш-250-630-0,1, пределы допускаемой погрешности ± 0,1 мм (регистрационный номер Государственного реестра 32108-07), - тестер ультразвуковой УК1401М, пределы допускаемой погрешности ± (0,01 •С+Ю) м/с, где С-измеренное значение скорости (регистрационный номер Государственного реестра 34625-07).
Сведения о методах измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные документы
АПЯС 401745.025 ТУ «Набор мер длины UCB 801. Технические условия».
Рекомендации к применению
Выполнение работ и оказание услуг по обеспечению единства измерений.
