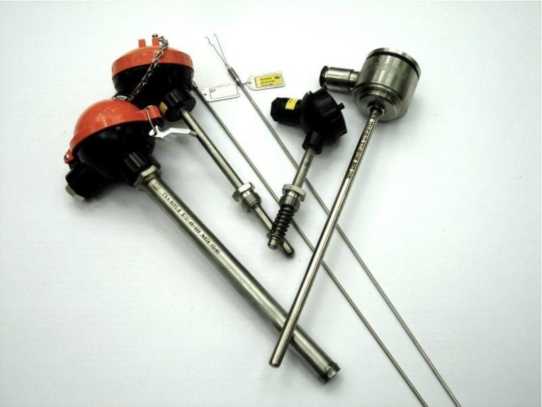

Преобразователи термоэлектрические ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН

Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001:

ТХА, КТХА ТХК, КТХК ТНН, КТНН ТЖК, КТЖК

K L N J

Класс допуска:

-ТХА, КТХА, ТНН, КТНН, ТЖК, КТЖК

-ТХК, КТХК

1, 2 2

Диапазон измеряемых температур, °С:

ТХА, КТХА ТХК, КТХК ТНН, КТНН ТЖК, КТЖК

от минус 40 до 1200 от минус 40 до 600 от минус 40 до 1300 от минус 40 до 750

Пределы допускаемых отклонений от НСХ ГОСТ Р 8.585-2001 в зависимости от исполнения ТП и класса допуска, °С:

а) для ТХА, КТХА

класс допуска 1:

- в диапазоне температур от минус 40 °С до 375 °С

- при температуре св. 375 °С до 1100 °С

класс допуска 2:

- в диапазоне температур от минус 40 °С до 333 °С

- при температуре св. 333 °С до 1200 °С

б) для ТХК, КТХК

класс допуска 2:

- в диапазоне температур от минус 40 °С до 360 °С

- при температуре св. 360 °С до 600 °С

в) для ТНН, КТНН

класс допуска 1:

- в диапазоне температур от минус 40 °С до 375 °С

- при температуре св. 375 °С до 1250 °С

класс допуска 2:

- в диапазоне температур от минус 40 °С до 333 °С

± 1,5;

± 0,004t;

± 2,5;

± 0,0075t;

± 2,5;

± (0,7+0,005t);

± 1,5;

± 0,004t;

± 2,5;

- при температуре св. 333 °С до 1300 °С

г) для ТЖК, КТЖК

класс допуска 1:

- в диапазоне температур от минус 40 °С до 375 °С

- при температуре св. 375 °С до 750 °С

класс допуска 2:

- в диапазоне температур от минус 0 °С до 333 °С

- при температуре св. 333 °С до 750 °С

± 0,0075t;

± 1,5;

± 0,004t;

± 2,5;

± 0,0075t;

Время термической реакции Т0,63 в зависимости от диаметра оболочки кабеля или защитного чехла, с

от 0,35 до 500

Электрическое сопротивление изоляции при температуре (25 ± 10) °С и относительной влажности от 30 % до 80 %, МОм, не менее - для проволочных - для кабельных

100

500

Диаметр термоэлектродов ( в зависимости от исполнения), мм

от 0,2 до 3,2

Условное давление измеряемой среды (в зависимости от исполнения), Ру, МПа:

от 0,1 до 25,5

По устойчивости к проникновению пыли и воды по ГОСТ 14254-96 (в зависимости от исполнения):

IP55, IP5X, IP65, IP66, IP67

По устойчивости к синусоидальной вибрации по ГОСТ Р 529312008 (в зависимости от исполнения):

N2, N3, F3, V1,V2

Диапазон температур при транспортировании, °С

от минус 50 до 50

Максимальная влажность окружающего воздуха в транспортной таре, %

(95 ± 3) при 35 °С

Габаритные размеры (в зависимости от исполнения), мм: - диаметр оболочки термопарного кабеля: - наружный диаметр защитной арматуры: - длина монтажной части защитной арматуры:

от 1,5 до 6

от 1,5 до 50 от 10 до 100000

Масса (в зависимости от исполнения), кг:

от 0,01 до 15

Надежность ТП при номинальных условиях эксплуатации:

-вероятность безотказной работы при номинальных значениях температур за 20000 часов, не менее

0,90

-вероятность безотказной работы при значениях температур ниже или равных 450 °С за 35000 часов, не менее

0,90

Средний срок службы при номинальной температуре применения, лет:

-для ТП ТХА, ТНН, КТХА и КТНН

-для ТП ТЖК, ТХК, КТЖК и КТХК

4

6

По устойчивости к климатическим воздействиям (в зависимости от исполнения) ТП имеют:

- Д3, по ГОСТ Р 52931-2008, но при этом нижнее значение температуры окружающего воздуха минус 60 °С, верхнее значение температуры окружающего воздуха до 85 °С;

- С4 по ГОСТ Р 52931-2008, но при этом верхнее значение температуры окружающего воздуха до 85 °С (для нужд внутри страны и поставки на экспорт в страны с умеренным климатом);

- С4 по ГОСТ Р 52931-2008, но при этом верхнее значение температуры окружающего воздуха до 130 °С.

- Т3 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха до 85 °С и верхнем значении относительной влажности воздуха 98 % при 35 °С и более низких температурах с конденсацией влаги (для поставки в страны с тропическим климатом).

Наименование

Количество

Примечание

ТП

1 шт.

В соответствии с заказом

Вставка термометрическая

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

В соответствии с заказом
