Термопреобразователи универсальные ТПУ 0304
| Номер в ГРСИ РФ: | 50519-17 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Термопреобразователи универсальные ТПУ 0304 (далее - термопреобразователи) предназначены для измерений и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный токовый выходной сигнал и или цифровой сигнал HART-протокола, или цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50519-17 |
| Действует | по 06.07.2027 |
| Наименование | Термопреобразователи универсальные |
| Модель | ТПУ 0304 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c5893b75-dfe1-f8ef-3561-ec5ee303d7d7 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
6 месяцев
для ТП с верхним пределом диапазона измерений св. +1100 °С
2 года
для ТС с верхним пределом диапазона измерений св. +350 °С и нижним пределом ниже -60 °С
2 года
для ТП с верхним пределом диапазона измерений св. +850 … +1100 °С вкл. и нижним пределом ниже -50 °С
5 лет
для ТС с НСХ "Pt100" и ДИ -60 … +350 °С вкл.; для ТП с НСХ типа "N" и ДИ -50 … +850 °С
|
| Зарегистрировано поверок |
90395
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 90075 (100%) |
| Неуспешных поверок (СИ непригодно) | 320 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50519-17: Описание типа
2024-50519-17-1.pdf
|
Скачать | 1.1 MБ | |
|
50519-17: Методика поверки
2024-mp50519-17.pdf
|
Скачать | 8.3 MБ |
Описание типа
Назначение
Термопреобразователи универсальные ТПУ 0304 (далее - термопреобразователи или ТПУ) предназначены для измерений и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный токовый выходной сигнал и (или) цифровой сигнал HART-протокола, или цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.
Описание
Принцип действия термопреобразователей заключается в преобразовании температуры в электрическое сопротивление (для первичных преобразователей температуры термопреобразователей сопротивления) или в термоэлектродвижущую силу (для первичных преобразователей температуры термоэлектрических) и последующем преобразовании сигнала от первичного преобразователя (в зависимости от конструктивного исполнения): в унифицированный сигнал постоянного тока от 4 до 20 мА, в унифицированный сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым выходным сигналом HART-протокола, в цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.
Термопреобразователи выпускаются в следующих модификациях - ТПУ 0304/М1, ТПУ 0304/М1-Н, ТПУ 0304/М1-Р, ТПУ 0304/М2-Н, ТПУ 0304/М3-Н, ТПУ 0304/М3-Р, ТПУ 0304/М3-МВ, различающихся по типу выходного сигнала и по конструктивному исполнению.
В состав термопреобразователей входят:
- первичные преобразователи температуры (далее - ПП);
- измерительные преобразователи (далее - ИП): ИП 0304/М1 (для ТПУ 0304/М1), ИП 0304/М1-Н (для ТПУ 0304/М1-Н, ТПУ 0304/М1-Р), ИП 0304/М2-Н (для ТПУ 0304/М2-Н), ИП 0304/M3-H-D44 (для ТПУ 0304/М3-Н, ТПУ 0304/М3-Р);
- измерительные преобразователи ИП 0304/М3-МВ/П, ИП 0304/М3-МВ/ХА или электронный блок ИП 0304/М3-МВ (для ТПУ 0304/М3-МВ);
- светодиодный (СД) или жидкокристаллический (ЖК) модули индикации (ТПУ 0304/М2-Н, ТПУ 0304/М3-Н, ТПУ 0304/М3-Р).
В качестве ПП температуры используются термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 или термоэлектрические преобразователи (ТП) по ГОСТ 6616-94. Конструкцией ПП предусмотрено размещение одного или нескольких чувствительных элементов (далее - ЧЭ) в одной защитной оболочке.
ИП выполнен в виде единого конструктивного узла, который устанавливается в головку термопреобразователя.
ИП и электронный блок являются микропроцессорными устройствами.
Термопреобразователи изготавливаются в виде единой конструкции, ТПУ 0304/М1-Н (с индексом заказа С), ТПУ 0304/М1-Р, ТПУ 0304/М3-Н (с индексом заказа С), ТПУ 0304/М3-Р могут быть представлены отдельными, соединенными между собой элементами - ПП и ИП.
Термопреобразователи имеют исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех»;
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «Exd»;
- взрывозащищенное с видами взрывозащиты «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» (Exdia);
- повышенной надежности для эксплуатации на объектах атомных станций (АС) с добавлением в шифре индекса «А»;
- морское с добавлением в их шифре индекса «ОМ».
Термопреобразователи также могут выпускаться в сочетании перечисленных исполнений.
Заводской номер термопреобразователя в виде обозначения, состоящего из арабских цифр, наносится на корпус или на металлический шильдик ТПУ методом гравировки или на этикетку, прикрепленную к ТПУ, типографским способом. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.
Фотографии общего вида термопреобразователей представлены на рисунках 1 - 6.

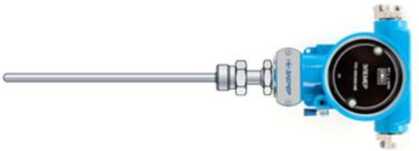

ТПУ 0304/М1, ТПУ 0304/М1-Н, ТПУ 0304/М1-Р, ТПУ 0304/М3-Н, ТПУ 0304/М1-Н
ТПУ 0304/М3-Р ш ‘ 1-----------fl 57;..

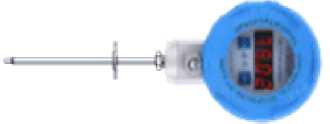

ТПУ 0304/М3-МВ
ТПУ 0304/М2-Н
ТПУ 0304/М1-Н с ТС-МГ/1

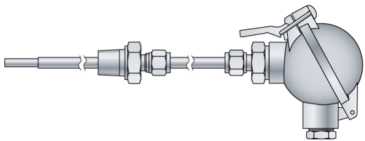

Рисунок 1 - Общий вид термопреобразователей универсальных ТПУ 0304
ТП-2088/1БГ, ТП-0195/3БГ
ТП-2088/1-1БГ
ТП-2088/2БГ, ТП-2088/4БГ
ТП-2088/3БГ, ТП-2088/8БГ
ТП-2088/5БГ
ТП-2088/10БГ (ТП-2187/4), ТП-0195/1БГ
ТП-0195/2БГ, ТП-0395/2БГ
ТП-0395/1БГ
ТП-2388/1БГ
ТП-2388/2БГ
Рисунок 2 - Общий вид первичных преобразователей ТП
ТС-1088/1БГ
ТС-1088/2БГ
ТС-1088/2-1БГ, ТС-1088/2-2БГ
ТС-1088/2-3БГ
ТС-1088/7БГ
ТС-1088/3БГ, ТС-1088/6БГ
1 МП
ТС-1288/10БГ
ТС-1088/8БГ (ТС-1187/4БГ)
ТС-1088/9-3БГ- с приваренным штуцером
ТС-1088/9БГ

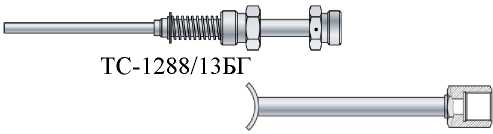

ТС-1288/13-1БГ

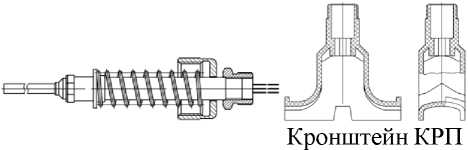

Кронштейн КРМ
ТС-1388/5, ТС-1388/5БГ
ТС-1388/1, ТС-1388/1БГ, ТС-1388/1-2БГ
ТС-1288/1БГ
ТС-1388/1-2БГ
ТС-1388/15БГ

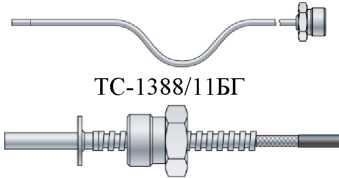

Рисунок 3 - Общий вид первичных преобразователей ТС

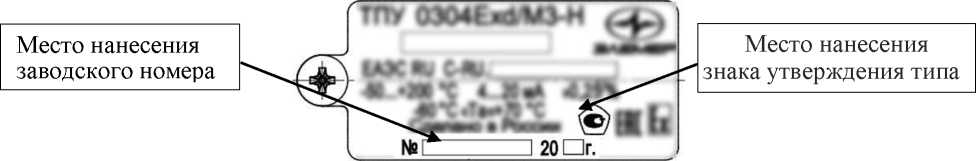

Место нанесения заводского номера
Место нанесения знака утверждения типа
ТПУ 0304/М1, ТПУ 0304/М1-Н, ТПУ 0304/М1-Р, ТПУ 0304/М3-Н, ТПУ 0304/М3-Р,
ТПУ 0304/М3-МВ
Место нанесения заводского номера
ТПУ 0304/М1, ТПУ 0304/М1-Н,
ТПУ 0304/М1 -Р, ТПУ 0304/М3 -Н, Место нанесения знака ТПУ 0304/М3-Р, ТПУ 0304/М3-МВ утверждения типа
ТПУ 0304/М2-Н
ТПУ 0304/М3-МВ
ТПУ 0304/М3-Н, ТПУ 0304/М3-Р

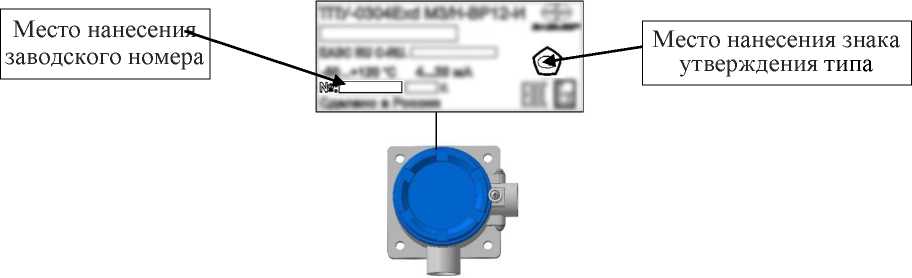

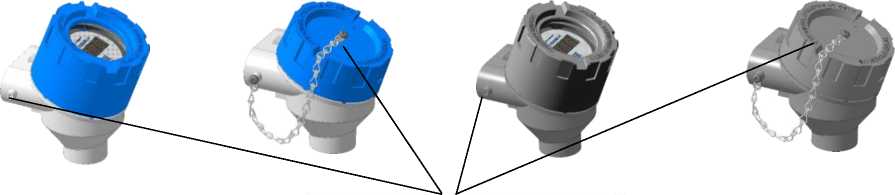

Рисунок 4 - Общий вид конструктивных исполнений головок термопреобразователей
Место нанесения заводского номера
Место нанесения знака утверждения типа
ТПУ 0304/М3-Н, ТПУ 0304/М3-Р
Место нанесения знака утверждения типа
Место нанесения заводского номера
ТПУ 0304/М1-Н, ТПУ 0304/М1-Р

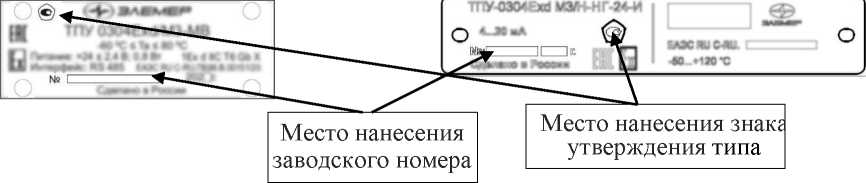

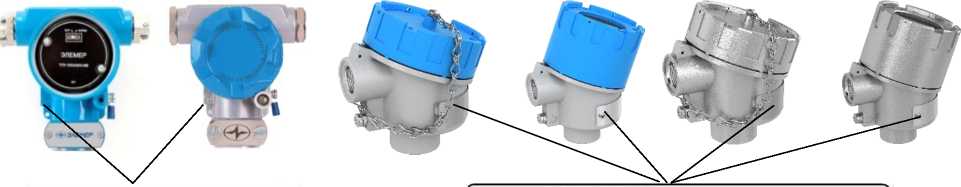

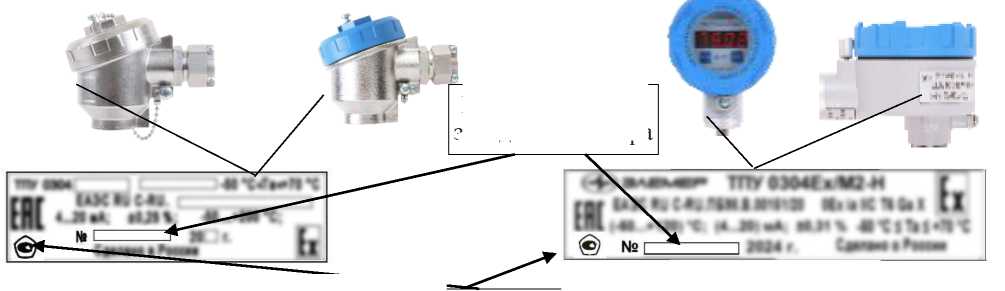

Рисунок 5 - Общий вид конструктивных исполнений головок термопреобразователей
Место нанесения заводского номера
Место нанесения знака утверждения типа
ТПУ 0304/М1-Н, ТПУ 0304/М1-Р

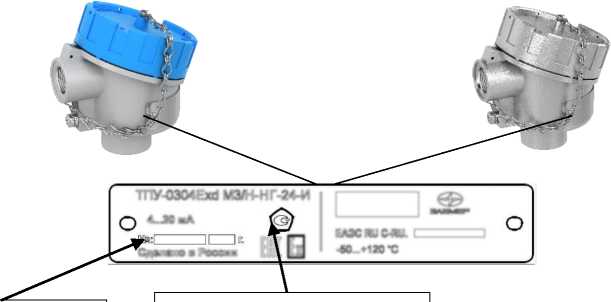

Рисунок 6 - Общий вид конструктивных исполнений головок термопреобразователей
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение
В термопреобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль термопреобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия термопреобразователей с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики термопреобразователей. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации термопреобразователей. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии термопреобразователей и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
ТПУ 0304/М1 |
ТПУ 0304/М1-Н ТПУ 0304/М1-Р |
ТПУ 0304/М2-Н |
ТПУ 0304/М3-МВ |
ТПУ 0304/М3-Н ТПУ 0304/М3-Р | |
|
Идентификационное наименование ПО |
МСИС_Р1С16 LF876_V2.30_ 22.5mA.hex |
IP0304M1 Н _ v12.hex |
IP0304M2H_v er12.hex |
0304_C8051_F 304_v.0.0.2 |
IP0304M3H_ ver20.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.3 |
не ниже 12 |
не ниже 12 |
не ниже 0.0.2 |
не ниже 12.ХХХ |
|
Цифровой идентификатор ПО |
- | ||||
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Метрологические характеристики термопреобразователей |
приведены в таблицах 2.1 - 2.12 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры свободных концов ТП( ) - для ТПУ 0304/М1, ТПУ 0304/М1-Н, ТПУ 0304/М1-Р, ТПУ 0304/М3-Н, ТПУ 0304/М3-Р, ТПУ 0304/М2-Н, % - для ТПУ 0304/М3-МВ, °С |
±0,5yi, ±0,5y2, ±0,5y3, ±0,5Y4, ±0,5Y5, ±0,5y6, ±0,5Y7 ±1 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С изменения температуры, % (*) |
±0,5Yi, ±0,5Y2, ±0,5Y3, ±0,5Y4, ±0,5Y5, ±0,5y6, ±0,5Y7 |
|
Выходные сигналы: - аналоговый сигнал постоянного тока, мА - аналоговый сигнал постоянного тока, мА, и цифровой сигнал - цифровой сигнал |
от 4 до 20 от 4 до 20 совмещенный с цифровым выходным сигналом HART- протокола; RS-485 с протоколом обмена MODBUS RTU |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +20 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Примечание: () - конкретное значение указывается в паспорте на ТПУ | |
Таблица 2.1 - Метрологические характеристики термопреобразователей ТПУ 0304/М1, ТПУ 0304/М2-Н, ТПУ 0304/М3-МВ при длине монтажной части L>320 мм и фиксированном диапазоне измерений___________________________________________________________________
|
Диапазон измерений температуры, °С |
Пределы допускаемой основной приведенной погрешности, , % (от диапазона измерений), для индекса заказа |
Тип НСХ первичного преобразователя | |
|
А |
Б | ||
|
от -50 до +200 |
±0,15 |
±0,25 |
100М |
|
от -50 до +500 |
±0,15 |
±0,25 |
100П |
|
от -196 до +150 |
±0,15 |
±0,25 |
Pt100 |
|
от -196 до +600 |
±0,15 |
±0,25 |
Pt100 |
|
от -50 до +600 |
±0,15 |
±0,25 |
Pt100 |
|
от -50 до +200 |
±0,15 |
±0,25 |
Pt100 |
|
от -60 до +200 |
±0,15 |
±0,25 |
Pt100 |
|
от -60 до +600 |
±0,15 |
±0,25 |
Pt100 |
|
от -50 до +750 |
±0,2 |
±0,4 |
J |
|
от -50 до +600 |
±0,2 |
±0,4 |
L |
|
от -50 до +1300 |
±0,15 |
±0,5 |
К |
|
от -60 до +1300 |
±0,15 |
±0,5 [±0,3](*) |
К |
|
от 0 до +1700 |
±0,2 |
±0,4 |
S |
|
от +300 до +1800 |
±0,25 |
±0,5 |
В |
|
от -50 до +1300 |
±0,25 |
±0,3 |
N |
|
1) *- По заказу. 2) Пределы допускаемой основной приведенной погрешности, у3, %, с учетом перенастройки рабочих диапазонов измерений и различных длин монтажной части ПП вычисляют по формуле у3 = ± ((ТВ-ТН) • 100 + 0'075)' (1) где К - нормирующий коэффициент, имеющий размерность в °С, значения которого приведены в таблицах 2.3, 2.4; Тн, Тв - нижний и верхний пределы измерений температуры, °С; 0,075 - аддитивная составляющая основной приведенной погрешности, %. | |||
Таблица 2.2 - Метрологические характеристики термопреобразователей ТПУ 0304/М1, ТПУ 0304/М2-Н, ТПУ 0304/М3-МВ при длине монтажной части L>10 мм и фиксированном диапазоне измерений, тип первичного преобразователя - Pt100___________________________________________
|
Диапазон измерений температуры, °С |
Пределы допускаемой основной приведенной погрешности, у2 , % (от диапазона измерений), для индекса заказа | |
|
А |
Б | |
|
от -100 до +100 |
±0,15 |
±0,25 |
|
от -100 до +150 |
±0,15 |
±0,25 |
|
от -50 до +50 |
±0,15 |
±0,25 |
|
от -50 до +100 |
±0,15 |
±0,25 |
|
от -50 до +150 |
±0,15 |
±0,25 |
|
от -50 до +200 |
±0,15 |
±0,25 |
|
от 0 до +100 |
±0,15 |
±0,25 |
|
от 0 до +150 |
±0,15 |
±0,25 |
|
от 0 до +300 |
±0,15 |
±0,25 |
Таблица 2.3 - Метрологические характеристики термопреобразователей ТПУ 0304/М1, ТПУ 0304/М2-Н, ТПУ 0304/М3-МВ с индексом заказа «А» с учетом перенастройки диапазонов измерений_________________________________________________________________________
|
Диапазон измерений температуры, °С |
Длина монтажной части, мм |
Тип НСХ первичного преобразователя | |||||||
|
60 |
80 |
100 |
120 |
160 |
200 |
250 |
>320 | ||
|
Значения но |
рмирующего коэффициента К | ||||||||
|
от -50 до +100 |
— |
0,6 |
0,4 |
0,3 |
0,25 |
0,25 |
0,25 |
0,25 |
100М |
|
от -50 до +200 |
— |
1,0 |
0,6 |
0,4 |
0,3 |
0,25 |
0,25 |
0,25 | |
|
от -50 до +100 |
— |
0,5 |
0,4 |
0,25 |
0,2 |
0,2 |
0,2 |
0,2 |
100П |
|
от -50 до +200 |
— |
0,8 |
0,6 |
0,4 |
0,25 |
0,2 |
0,2 |
0,2 | |
|
от -50 до +350 |
— |
— |
0,8 |
0,6 |
0,4 |
0,3 |
0,3 |
0,3 | |
|
от -50 до +500 |
— |
— |
— |
— |
0,6 |
0,5 |
0,5 |
0,5 | |
|
от -60 до +200 |
0,6 |
0,4 |
0,25 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
Pt100 |
|
от -60 до +350 |
— |
— |
0,8 |
0,6 |
0,4 |
0,3 |
0,3 |
0,3 | |
|
от -196 до +200 |
— |
— |
— |
— |
0,7 |
0,6 |
0,6 |
0,6 | |
|
от -196 до +600 |
— |
— |
— |
— |
— |
0,6 |
0,6 |
0,6 | |
|
от -50 до +600 |
— |
— |
— |
— |
1,0 |
0,8 |
0,8 |
0,8 |
J |
|
от -50 до +750 |
— |
— |
— |
— |
— |
— |
1,3 |
1,1 | |
|
от -50 до +600 |
— |
— |
— |
— |
1,2 |
1,0 |
1,0 |
1,0 |
L |
|
от -60 до +600 |
— |
— |
— |
— |
1,2 |
1,0 |
1,0 |
1,0 |
К |
|
от -60 до +1300 |
— |
— |
— |
— |
— |
— |
2,2 |
1,5 | |
|
от 0 до +1700 |
— |
— |
— |
— |
— |
— |
3,0 |
2,5 |
S |
|
от +300 до +1800 |
— |
— |
— |
— |
— |
— |
3,5 |
3,0 |
В |
|
от -50 до +1300 |
— |
— |
— |
— |
— |
— |
2,2 |
1,5 |
N |
Таблица 2.4 - Метрологические характеристики термопреобразователей ТПУ 0304/М1, ТПУ 0304/М2-Н, ТПУ 0304/М3-МВ с индексом заказа «Б» с учетом перенастройки диапазонов измерений
|
Диапазон измерений температуры, °С |
Длина монтажной части, мм |
Тип НСХ первичного преобразователя | |||||||
|
60 |
80 |
100 |
120 |
160 |
200 |
250 |
>320 | ||
|
Значения но |
рмирующего коэффициента К | ||||||||
|
от -50 до +100 |
— |
1,2 |
0,8 |
0,6 |
0,5 |
0,5 |
0,5 |
0,5 |
100М |
|
от -50 до +200 |
— |
2,0 |
1,2 |
0,8 |
0,6 |
0,5 |
0,5 |
0,5 | |
|
от -50 до +100 |
— |
1,0 |
0,8 |
0,5 |
0,4 |
0,4 |
0,4 |
0,4 |
100П |
|
от -50 до +200 |
— |
1,6 |
1,2 |
0,8 |
0,5 |
0,4 |
0,4 |
0,4 | |
|
от -50 до +350 |
— |
— |
1,4 |
1,0 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
от -50 до +500 |
— |
— |
— |
— |
1,2 |
1,0 |
1,0 |
1,0 | |
|
от -60 до +200 |
1,2 |
0,8 |
0,5 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Pt100 |
|
от -60 до +350 |
— |
— |
1,4 |
1,0 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
от -196 до +200 |
— |
— |
— |
— |
1,4 |
1,3 |
1,3 |
1,3 | |
|
от -196 до +600 |
— |
— |
— |
— |
— |
1,3 |
1,3 |
1,3 | |
|
от -50 до +600 |
— |
— |
— |
— |
2,5 |
2,2 |
2,2 |
2,2 |
J |
|
от -50 до +750 |
— |
— |
— |
— |
— |
— |
3,5 |
3,0 | |
|
от -50 до +600 |
— |
— |
— |
— |
2,5 |
2,2 |
2,2 |
2,2 |
L |
|
от -60 до +600 |
— |
— |
— |
— |
2,5 |
2,2 |
2,2 |
2,2 |
К |
|
от -60 до +1300 |
— |
— |
— |
— |
— |
— |
4,0 |
3,5 | |
|
от 0 до +1700 |
— |
— |
— |
— |
— |
— |
6,5 |
6,0 |
S |
|
от +300 до +1800 |
— |
— |
— |
— |
— |
— |
7,5 |
6,5 |
В |
|
от -50 до +1300 |
— |
— |
— |
— |
— |
— |
4,3 |
3,3 |
N |
Таблица 2.5 - Метрологические характеристики термопреобразователей ТПУ 0304/М1-Н, ТПУ 0304/М1-Р, ТПУ 0304/М3-Н, ТПУ 0304/М3-Р при длине монтажной части L >320 мм и фиксированном диапазоне измерений______________*__________________________________
|
ТПУ 0304/М1-Н*, ТПУ 0304/М1-Р* | ||||||
|
Диапазон измерений температуры, °С |
Пределы допускаемой основной приведенной погрешности,% (от диапазона измерений) |
Тип НСХ первичного преобразователя | ||||
|
Yi |
У4 | |||||
|
для индекса заказа | ||||||
|
А |
Б |
С | ||||
|
от -50 до +200 |
±0,15 |
±0,25 |
Д" ±777ТГТ • 100 *** yw |
100М | ||
|
от -50 до +500 |
±0,15 |
±0,25 |
100П | |||
|
от -196 до +600 |
±0,15 |
±0,25 |
Pt100 | |||
|
от -50 до +600 |
±0,15 |
±0,25 |
Pt100 | |||
|
от -60 до +200 |
±0,15 |
±0,25 |
Pt100 | |||
|
от -50 до +750 |
±0,2 |
±0,4 |
J | |||
|
от -50 до +600 |
±0,2 |
±0,4 |
L | |||
|
от -60 до +1300 |
±0,15 |
±0,5 |
К | |||
|
от 0 до +1700 |
±0,2 |
±0,4 |
S | |||
|
от +300 до +1800 |
±0,25 |
±0,5 |
В | |||
|
от -50 до +1300 |
±0,25 |
±0,3 |
N | |||
|
ТП |
[У 0304 |
1/М3-Н*, ТПУ 0304/М3-Р* | ||||
|
А0 |
А |
Б |
С | |||
|
от -50 до +200 |
— |
±0,1 |
±0,2 |
Д" ±4^7-100 ’*** lN |
100М | |
|
от -50 до +500 |
±0,08 |
±0,1 |
±0,2 |
100П | ||
|
от -196 до +600 |
±0,08 |
±0,1 |
±0,2 |
Pt100 Pt500 Pt1000 | ||
|
от -50 до +600 |
— |
±0,1 |
±0,2 | |||
|
от -60 до +200 |
— |
±0,1 |
±0,2 | |||
|
от -50 до +750 |
— |
±0,15 |
±0,35 |
J | ||
|
от -50 до +600 |
— |
±0,15 |
±0,35 |
L | ||
|
от -60 до +1300 |
— |
±0,15 |
±0,3 |
К | ||
|
от 0 до +1700 |
— |
±0,15 |
±0,35 |
S | ||
|
от +300 до +1800 |
— |
±0,2 |
±0,45 |
В | ||
|
от -50 до +1300 |
±0,12 |
±0,15 |
±0,3 |
N | ||
|
1) * ТПУ 0304/М1-Н изготавливаются с индексами заказа А, Б, С; ТПУ 0304/М3-Н - с индексами заказа А0, А, Б, С; ТПУ 0304/М1-Р, ТПУ 0304/М3-Р - с индексом заказа С. 2) ** До - пределы допускаемой абсолютной погрешности преобразователей, °С, вычисляют по формуле До= ±^ДИП2 + ДПП2, (1) где Дип - пределы допускаемой основной абсолютной погрешности измерительного преобразователя ИП, °С, (таблицы 2.9, 2.10). Дпп - пределы допускаемого отклонения от НСХ ПП, °С, (таблицы 2.11, 2.12); 3) *** - диапазон измерений Tn^b-Тн, где Тн, Тв - нижний и верхний пределы измерений, °С. | ||||||
Таблица 2.6 - Метрологические характеристики термопреобразователей ТПУ 0304/М1-Н, ТПУ 0304/М1-Р, ТПУ 0304/М3-Н, ТПУ 0304/М3-Р при длине монтажной части L>10 мм и фиксированном диапазоне измерений, тип первичного преобразователя - Pt100, 100П_____________
|
ТПУ 0304/М1-Н*, ТПУ 0304/М1-Р* | |||||
|
Диапазон измерений, °С |
Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений) | ||||
|
Y2 |
У4 | ||||
|
для индекса заказа | |||||
|
А |
Б |
С | |||
|
от -100 до +100 |
±0,15 |
±0,25 |
Д" ±=£г 100 *** yw | ||
|
от -100 до +150 | |||||
|
от -50 до +50 | |||||
|
от -50 до +100 | |||||
|
от -50 до +150 | |||||
|
от -50 до +200 | |||||
|
от 0 до +100 | |||||
|
от 0 до +150 | |||||
|
от 0 до +200 | |||||
|
ТПУ 0304/М3-Н*, ТПУ 0304/М3-Р* | |||||
|
А0 |
А |
Б |
С | ||
|
от -100 до +100 |
±0,1 |
±0,15 |
±0,25 |
Д" ±^- 100 *** yw | |
|
от -100 до +150 | |||||
|
от -50 до +50 | |||||
|
от -50 до +100 | |||||
|
от -50 до +150 | |||||
|
от -50 до +200 | |||||
|
от 0 до +100 | |||||
|
от 0 до +150 | |||||
|
от 0 до +200 | |||||
|
1) * ТПУ 0304/М1-Н изготавливаются с индексами заказа А, Б, С; ТПУ 0304/М3-Н -с индексами заказа А0, А, Б, С: ТПУ 0304/М1-Р, ТПУ 0304/М3-Р - с индексом заказа С. 2) ** До - пределы допускаемой абсолютной погрешности преобразователей, °С, вычисляют по формуле До= ±^ДИП2 + ДПП2, (1) где Дип - пределы допускаемой основной абсолютной погрешности измерительного преобразователя ИП, °С, (таблицы 2.9, 2.10). Дпп - пределы допускаемого отклонения от НСХ ПП, °С, (таблицы 2.11, 2.12); 3) *** диапазон измерений Тм=Тв-Тн, где Тн, Тв - нижний и верхний пределы измерений, °С. 4) Пределы допускаемой основной приведенной погрешности ТПУ 0304/М1-Н (индекс заказа А, Б) у5, %, с учетом перенастройки диапазонов измерений и различных длин монтажной части ПП, вычисляют по формуле У5 = ±(^-•100 + 0,075), (2) где К - нормирующий коэффициент, имеющий размерность в °С, значения которого приведены в таблице 2.7; Тн, Тв - нижний и верхний пределы измерений температуры, °С; 0,075 - аддитивная составляющая основной приведенной погрешности, %. 5) Пределы допускаемой основной приведенной погрешности ТПУ 0304/М3-Н (индекс заказа А0) у6,%, с учетом перенастройки рабочих диапазонов измерений и различных длин монтажной части ПП, вычисляют по формуле П = ± ((Тв-Тн) ^ 100 + 0,01), (3) где К - нормирующий коэффициент, имеющий размерность в °С, значения которого приведены в таблице 2.8; Тн ,Тв - нижний и верхний пределы измерений температуры, °С; | |||||
0,01 - аддитивная составляющая основной приведенной погрешности, %.
6) Пределы допускаемой основной приведенной погрешности ТПУ 0304/М3-Н
(индекс заказа А, Б) у7, %, с учетом перенастройки рабочих диапазонов измерений и различных длин монтажной части ПП, вычисляют по формуле
- J—>00-°,°з) (4)
где К - нормирующий коэффициент, имеющий размерность в °С, значения которого приведены в таблице 2.8;
ТН ,ТВ - нижний и верхний пределы измерений температуры, °С;
0,03 - аддитивная составляющая основной приведенной погрешности, %.
Таблица 2.7 - Метрологические характеристики термопреобразователей ТПУ 0304/М1-Н, ТПУ
0304/М1-Р с учетом перенастройки диапазонов измерений__________________________________
|
Диапазон измерений,°С |
Длина монтажной части, мм |
НСХ первичного преобразователя | |||||||
|
60 |
80 |
100 |
120 |
160 |
200 |
250 |
320 и более | ||
|
Значения нормирующего коэффициента |
К | ||||||||
|
Индекс заказа А | |||||||||
|
от -50 до +100 |
— |
0,6 |
0,4 |
0,3 |
0,25 |
0,25 |
0,25 |
0,25 |
100М |
|
от -50 до +200 |
— |
1,0 |
0,6 |
0,4 |
0,3 |
0,18 |
0,18 |
0,18 | |
|
от -50 до +100 |
— |
0,5 |
0,4 |
0,25 |
0,2 |
0,2 |
0,2 |
0,2 |
100П |
|
от -50 до +200 |
— |
0,8 |
0,6 |
0,4 |
0,25 |
0,2 |
0,2 |
0,19 | |
|
от -50 до +350 |
— |
— |
0,8 |
0,6 |
0,4 |
0,3 |
0,3 |
0,3 | |
|
от -50 до +500 |
— |
— |
— |
— |
0,6 |
0,4 |
0,4 |
0,4 | |
|
от -60 до +200 |
0,6 |
0,4 |
0,25 |
0,19 |
0,19 |
0,19 |
0,19 |
0,19 |
Pt100 |
|
от -60 до +350 |
— |
— |
0,8 |
0,6 |
0,4 |
0,3 |
0,3 |
0,3 | |
|
от -196 до +200 |
— |
— |
— |
— |
0,7 |
0,26 |
0,26 |
0,26 | |
|
от -196 до +600 |
— |
— |
— |
— |
— |
0,5 |
0,5 |
0,5 | |
|
от -50 до +600 |
— |
— |
— |
— |
1,0 |
0,8 |
0,8 |
0,8 |
J |
|
от -50 до +750 |
— |
— |
— |
— |
— |
— |
1,3 |
1,0 | |
|
от -50 до +600 |
— |
— |
— |
— |
1,2 |
0,8 |
0,8 |
0,8 |
L |
|
от -60 до +600 |
— |
— |
— |
— |
1,2 |
1,0 |
1,0 |
1,0 |
K |
|
от -60 до +1300 |
— |
— |
— |
— |
— |
— |
2,2 |
1,0 | |
|
от 0 до +1700 |
— |
— |
— |
— |
— |
— |
3,0 |
2,1 |
S |
|
от +300 до +1800 |
— |
— |
— |
— |
— |
— |
3,5 |
2,6 |
B |
|
от -50 до +1300 |
— |
— |
— |
— |
— |
— |
2,6 |
2,4 |
N |
|
Индекс заказа Б | |||||||||
|
от -50 до +100 |
— |
1,2 |
0,8 |
0,6 |
0,5 |
0,5 |
0,5 |
0,5 |
100М |
|
от -50 до +200 |
— |
2,0 |
1,2 |
0,8 |
0,6 |
0,44 |
0,44 |
0,44 | |
|
от -50 до +100 |
— |
1,0 |
0,8 |
0,5 |
0,4 |
0,4 |
0,4 |
0,4 |
100П |
|
от -50 до +200 |
— |
1,6 |
1,2 |
0,8 |
0,5 |
0,4 |
0,4 |
0,4 | |
|
от -50 до +350 |
— |
— |
1,4 |
1,0 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
от -50 до +500 |
— |
— |
— |
— |
1,2 |
0,96 |
0,96 |
0,96 | |
|
от -60 до +200 |
1,2 |
0,8 |
0,5 |
0,45 |
0,45 |
0,45 |
0,45 |
0,45 |
Pt100 |
|
от -60 до +350 |
— |
— |
1,4 |
1,0 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
от -196 до +200 |
— |
— |
— |
— |
1,4 |
0,7 |
0,7 |
0,7 | |
|
от -196 до +600 |
— |
— |
— |
— |
— |
1,4 |
1,4 |
1,4 | |
|
от -50 до +600 |
— |
— |
— |
— |
2,5 |
2,2 |
2,2 |
2,2 |
J |
|
от -50 до +750 |
— |
— |
— |
— |
— |
— |
3,5 |
2,6 | |
|
от -50 до +600 |
— |
— |
— |
— |
2,5 |
2,1 |
2,1 |
2,1 |
L |
|
от -60 до +600 |
— |
— |
— |
— |
2,5 |
2,2 |
2,2 |
2,2 |
K |
|
от -60 до +1300 |
— |
— |
— |
— |
— |
— |
6,2 |
5,75 | |
|
Диапазон |
Длина монтажной части, мм |
НСХ первичного | |||||||
|
от 0 до +1700 |
— |
— |
— |
— |
— |
— |
6,5 |
5,5 |
S |
|
от +300 до +1800 |
— |
— |
— |
— |
— |
— |
7,5 |
6,3 |
B |
|
от -50 до +1300 |
— |
— |
— |
— |
— |
— |
4,3 |
3,0 |
N |
Таблица 2.8 - Метрологические характеристики термопреобразователей ТПУ 0304/М3-Н, ТПУ
0304/М3-Р с учетом перенастройки диапазонов измерений________________________________
|
Диапазон измерений, °С |
Длина монтажной части, мм |
НСХ первичного преобразователя | |||||||
|
60 |
80 |
100 |
120 |
160 |
200 |
250 |
320 и более | ||
|
Значения нормирующего коэффициента К | |||||||||
|
Индекс заказа А0 | |||||||||
|
от -50 до +100 |
— |
— |
— |
— |
— |
— |
— |
— |
100М |
|
от -50 до +200 |
— |
— |
— |
— |
— |
— |
— |
— | |
|
от -50 до +100 |
— |
0,5 |
0,4 |
0,25 |
0,2 |
0,2 |
0,2 |
0,2 |
100П |
|
от -50 до +200 |
— |
0,8 |
0,6 |
0,4 |
0,25 |
0,2 |
0,2 |
0,2 | |
|
от -50 до +350 |
— |
— |
0,8 |
0,6 |
0,4 |
0,3 |
0,3 |
0,3 | |
|
от -50 до +500 |
— |
— |
— |
— |
0,6 |
0,4 |
0,4 |
0,4 | |
|
от -60 до +200 |
0,6 |
0,4 |
0,25 |
0,19 |
0,19 |
0,19 |
0,19 |
0,19 |
Pt100 Pt500 Pt1000 |
|
от -60 до +350 |
— |
— |
0,8 |
0,6 |
0,4 |
0,3 |
0,3 |
0,3 | |
|
от -196 до +200 |
— |
— |
— |
— |
0,7 |
0,26 |
0,26 |
0,26 | |
|
от -196 до +600 |
— |
— |
— |
— |
— |
0,5 |
0,5 |
0,5 | |
|
от -50 до +600 |
— |
— |
— |
— |
— |
— |
— |
— |
J |
|
от -50 до +750 |
— |
— |
— |
— |
— |
— |
— |
— | |
|
от -50 до +600 |
— |
— |
— |
— |
— |
— |
— |
— |
L |
|
от -60 до +600 |
— |
— |
— |
— |
— |
— |
— |
— |
K |
|
от -60 до +1300 |
— |
— |
— |
— |
— |
— |
— |
— | |
|
от 0 до +1700 |
— |
— |
— |
— |
— |
— |
— |
— |
S |
|
от +300 до +1800 |
— |
— |
— |
— |
— |
— |
— |
— |
B |
|
от -50 до +1300 |
— |
— |
— |
— |
— |
— |
2,2 |
1,5 |
N |
|
Индекс заказа А | |||||||||
|
от -50 до +100 |
— |
0,6 |
0,4 |
0,3 |
0,25 |
0,25 |
0,25 |
0,25 |
100М |
|
от -50 до +200 |
— |
1,0 |
0,6 |
0,4 |
0,3 |
0,18 |
0,18 |
0,18 | |
|
от -50 до +100 |
— |
0,5 |
0,4 |
0,25 |
0,2 |
0,2 |
0,2 |
0,2 |
100П |
|
от -50 до +200 |
— |
0,8 |
0,6 |
0,4 |
0,25 |
0,2 |
0,2 |
0,2 | |
|
от -50 до +350 |
— |
— |
0,8 |
0,6 |
0,4 |
0,3 |
0,3 |
0,3 | |
|
от -50 до +500 |
— |
— |
— |
— |
0,6 |
0,4 |
0,4 |
0,4 | |
|
от -60 до +200 |
0,6 |
0,4 |
0,25 |
0,19 |
0,19 |
0,19 |
0,19 |
0,19 |
Pt100 Pt500 Pt1000 |
|
от -60 до +350 |
— |
— |
0,8 |
0,6 |
0,4 |
0,3 |
0,3 |
0,3 | |
|
от -196 до +200 |
— |
— |
— |
— |
0,7 |
0,26 |
0,26 |
0,26 | |
|
от -196 до +600 |
— |
— |
— |
— |
— |
0,5 |
0,5 |
0,5 | |
|
от -50 до +600 |
— |
— |
— |
— |
1,0 |
0,8 |
0,8 |
0,8 |
J |
|
от -50 до +750 |
— |
— |
— |
— |
— |
— |
1,3 |
1,0 | |
|
от -50 до +600 |
— |
— |
— |
— |
1,2 |
0,8 |
0,8 |
0,8 |
L |
|
от -60 до +600 |
— |
— |
— |
— |
1,2 |
1,0 |
1,0 |
1,0 |
K |
|
от -60 до +1300 |
— |
— |
— |
— |
— |
— |
2,2 |
1,0 | |
|
от 0 до +1700 |
— |
— |
— |
— |
— |
— |
3,0 |
2,1 |
S |
|
от +300 до +1800 |
— |
— |
— |
— |
— |
— |
3,5 |
2,6 |
B |
|
от -50 до +1300 |
— |
— |
— |
— |
— |
— |
2,2 |
1,5 |
N |
|
Диапазон измерений, °С |
Длина монтажной части, мм |
НСХ первичного преобразователя | |||||||
|
60 |
80 |
100 |
120 |
160 |
200 |
250 |
320 и более | ||
|
Значения нормирующего коэффициента К | |||||||||
|
Индекс заказа Б | |||||||||
|
от -50 до +200 |
— |
2,0 |
1,2 |
0,8 |
0,6 |
0,44 |
0,44 |
0,44 |
100М |
|
от -50 до +100 |
— |
1,0 |
0,8 |
0,5 |
0,4 |
0,4 |
0,4 |
0,4 |
100П |
|
от -50 до +200 |
— |
1,6 |
1,2 |
0,8 |
0,5 |
0,4 |
0,4 |
0,4 | |
|
от -50 до +350 |
— |
— |
1,4 |
1,0 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
от -50 до +500 |
— |
— |
— |
— |
1,2 |
0,96 |
0,96 |
0,96 | |
|
от -60 до +200 |
1,2 |
0,8 |
0,5 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Pt100 Pt500 Pt1000 |
|
от -60 до +350 |
— |
— |
1,4 |
1,0 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
от -196 до +200 |
— |
— |
— |
— |
1,4 |
0,6 |
0,6 |
0,6 | |
|
от -196 до +600 |
— |
— |
— |
— |
— |
1,1 |
1,1 |
1,1 | |
|
от -50 до +600 |
— |
— |
— |
— |
2,5 |
2,2 |
2,2 |
2,2 |
J |
|
от -50 до +750 |
— |
— |
— |
— |
— |
— |
3,5 |
2,6 | |
|
от -50 до +600 |
— |
— |
— |
— |
2,5 |
2,1 |
2,1 |
2,1 |
L |
|
от -60 до +600 |
— |
— |
— |
— |
2,5 |
2,2 |
2,2 |
2,2 |
K |
|
от -60 до +1300 |
— |
— |
— |
— |
— |
— |
4,0 |
3,1 | |
|
от 0 до +1700 |
— |
— |
— |
— |
— |
— |
6,5 |
5,5 |
S |
|
от +300 до +1800 |
— |
— |
— |
— |
— |
— |
7,5 |
6,3 |
B |
|
от -50 до +1300 |
— |
— |
— |
— |
— |
— |
4,3 |
3,0 |
N |
Таблица 2.9 - Метрологические характеристики ИП 0304/М1-Н
|
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности Дип, °С |
НСХ первичного преобразователя | |
|
Индекс заказа | |||
|
А |
Б | ||
|
от -50 до +200 |
±(0,1+0,0005^Tn) |
±(0,2+0,001-Tn) |
100М |
|
от -200 до +600 |
±(0,22+0,00075^ Tn) |
±(0,45+0,0015^ Tn) |
100П, PtlOO |
|
от -50 до +750 |
±(0,75+0,00075^Tn) |
±(1,5+0,0015-Tn) |
J |
|
от -50 до +600 |
±(o,75+O,OOO75^Tn) |
±(1,5+0,0015-Tn) |
L |
|
от -50 до +1300 |
±(0,75+0,00075^ Tn) |
±(1,5+0,0015-Tn) |
К |
|
от 0 до +1700 |
±(1,5+0,00075-Tn) |
±(3,0+0,0015^Tn) |
S |
|
от +300 до +1800 |
±(1,5+0,00075-Tn) |
±(3,0+0,0015^Tn) |
В |
|
от -50 до +1300 |
±(0,75+0,00075^ Tn) |
±(1,5+0,0015-Tn) |
N |
1) Диапазон измерений Tn=Tb-Th, где Тн, Тв — нижний и верхний пределы измерений, °С.
Таблица 2.10 - Метрологические характеристики ИП 0304/M3-H-D44
|
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности Дип, °С |
НСХ первичного преобразователя | |
|
Индекс заказа | |||
|
А |
В | ||
|
от -180 до +200 |
±(0,10+0,00038*Tn) |
±(0,20+0,0005*Tn) |
100М |
|
от -200 до +850 |
±(0,10+0,00038*Tn) |
±(0,20+0,0005*Tn) |
100П, Pt100, Pt500, Pt1000 |
|
от -50 до +1768 |
±(0,70+0,00038*Tn) |
±(2,0+0,0005*Tn) |
S |
|
от +250 до +1820 |
±(0,80+0,00038*Tn) |
±(2,5+0,0005*Tn) |
В |
|
от -210 до +1200 |
±(0,20+0,00038*Tn) |
±(0,4+0,0005*Tn) |
J |
|
от -200 до +1372 |
±(0,30+0,00038*Tn) |
±(0,6+0,0005*Tn) |
К |
|
от -200 до +1300 |
±(0,30+0,00038*Tn) |
±(0,6+0,0005*Tn) |
N |
|
от -200 до +800 |
±(0,15+0,00038*Tn) |
±(0,3+0,0005*Tn) |
L |
1) Диапазон измерений Tn=Tb-Th, где Тн, Тв — нижний и верхний пределы измерений, °С.
Таблица 2.11 - Метрологические характеристики первичного преобразователя ТС
|
Диапазон измерений, °С |
Пределы допускаемого отклонения от НСХ ПП Дпп, °С |
НСХ первичного преобразователя | ||
|
Класс допуска согласно ГОСТ 6651-2009 | ||||
|
АА |
А |
В | ||
|
от -50 до +200 |
- |
- |
±(0,3+0,005-^1) |
100М |
|
от -50 до +250 |
±(0,1+0,0017-|t|) |
±(0,15+0,002-|t|) |
100П Pt100 Pt500 Pt1000 | |
|
от -100 до +450 |
- | |||
|
от -196 до +660 |
- |
- | ||
1) |t| абсолютное значение измеряемой температуры, °С, без учета знака.
Таблица 2.12 - Метрологические характеристики первичного преобразователя ТП
|
Диапазон измерений, °С |
Пределы допускаемого отклонения от НСХ ПП Дпп, °С |
НСХ первичного преобразователя | |
|
Класс допуска согласно ГОСТ Р 8.585-2001 | |||
|
1 |
2 | ||
|
от 0 до +600 |
- |
±1,5 |
S |
|
от +600 до +1600 |
- |
±0,00251 | |
|
от +600 до +1800 |
- |
±0,00251 |
В |
|
от 0 до +333 |
- |
±2,5 |
J |
|
от +333 до +900 |
- |
±0,00751 | |
|
от -40 до +375 |
±1,5 |
- |
К N |
|
от +375 до +1300 |
±0,0041 |
- | |
|
от -40 до +333 |
- |
±2,5 | |
|
от +333 до +1300 |
- |
±0,00751 | |
|
от -40 до +360 |
- |
±2,5 |
L |
|
от +360 до +800 |
- |
±(0,7+0,0051) | |
|
1) t - абсолютное значение измеряемой температуры, °С | |||
Примечание к таблицам 2.3, 2.4, 2.7, 2.8: Допускается перенастраивать
термопреобразователи на любой интервал внутри диапазона измерений с учетом минимального интервала измерений. Для термопреобразователей с ТС минимальный интервал измерений равен 30 °С, для термопреобразователей с ТП - равен 100 °С.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение постоянного тока, В |
24; 36 |
|
Потребляемая мощность, Вт, не более - для ТПУ 0304/М1, ТПУ 0304/М1-Н, ТПУ 0304/М1-Р, ТПУ 0304/М2-Н, ТПУ 0304/М3-Н, ТПУ 0304/М3-Р - для ТПУ 0304/М3-МВ |
0,8 (при напряжении 36 В) 0,6 (при напряжении 24 В); 2,4 (при напряжении 24 В) |
|
Длина монтажной части термопреобразователей, мм |
от 10 до 120000 |
|
Масса термопреобразователя, кг, не более |
от 0,3 до 20 (в зависимости от исполнения) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -10 до +50; от -10 до +70; от -25 до +70; от -50 до +70; от -55 до +70; от -25 до +80; от -60 до +70; 95 от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
50000 (120000, 160000) в зависимости от исполнения |
|
Средний срок службы, лет, не менее |
15, (20) в зависимости от исполнения |
Знак утверждения типа
наносится на табличку (шильдик) или корпус термопреобразователей термотрансферным способом или лазерной гравировкой, а также на эксплуатационную документацию типографским способом.
Комплектность
Комплектность термопреобразователей приведена в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь универсальный ТПУ 03041) |
НКГЖ.411611.0ХХ2) |
1 шт. |
|
Комплект программного обеспечения1) |
- |
1 компл. |
|
Комплект запасных частей1) |
- |
1 компл. |
|
Руководство по эксплуатации ТПУ 0304 |
НКГЖ.411611.0ХХРЭ2) |
1 экз. на партию |
|
Паспорт ТПУ 0304 |
11КГЖ.411611.0ХХ-\'\'\'11С2' |
1 экз. |
|
Паспорт3) |
11КГЖ.408711.ХХХ-\'\'\'11С2' |
1 экз |
|
1) Модель термопреобразователя, комплект программного обеспечения и запасных частей - в соответствии с заказом. 2) Обозначение в соответствии с исполнением и модификацией термопреобразователя (YYY -только для исполнений, эксплуатирующихся на объектах АС, ОЯТЦ и ИЯР). 3) Для ПП, поставляемых отдельно. | ||
Сведения о методах измерений
приведены в п. 3.2 руководства по эксплуатации НКГЖ.411611.0ХХРЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10’16 до 100 А»;
ТУ 4227-062-13282997-04 Термопреобразователи универсальные ТПУ 0304. Технические условия.
Другие Термопреобразователи
