Спектрофотометры Soleris 32, Soleris 128

Назначение

Спектрофотометры Soleris 32, Soleris 128 (далее по тексту - спектрофотометры) предназначены для измерений зонального коэффициента пропускания, для исследования спектров в диапазоне 315 - 990 нм.

Описание

Принцип действия спектрофотометров основан на спектрально-избирательном поглощении потока излучения при прохождении его через жидкую среду, оптические характеристики | которой изменяются по мере изменения химического состава среды_в спектральном диапазоне от 315 до 990 нм.

Конструктивно спектрофотометр выполнен в виде моноблока, в котором располагается измерительный отсек с термостатом. Пробирки с анализируемым веществом помещаются в измерительный отсек. При помощи термостата достигается и удерживается определенная температура. Измерение зонального коэффициента пропускания производится последовательно во всех ячейках. Спектрофотометры собирают оптические данные из каждой ячейки с периодичностью 10 измерений в час.

Модификации Soleris 32 и Soleris 128 различаются количеством ячеек для анализа (32 и 128 соответственно), а так же наличием одного или четырех термостатов соответственно.

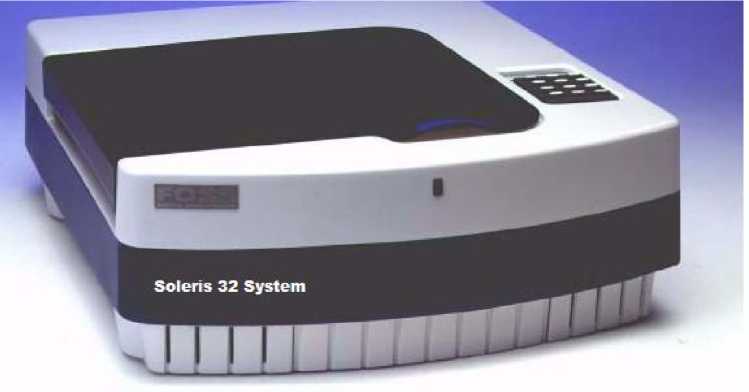

Рисунок 1 - Общий вид Спектрофотометра Soleris 32.

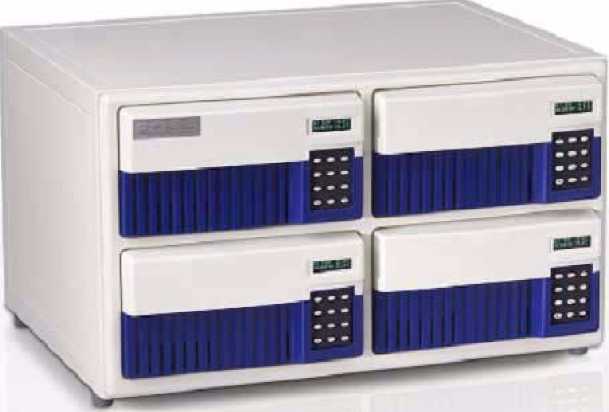

Рисунок 2 - Общий вид Спектрофотометра Soleris 128.

Место пломбирования

Solaris 32 System P/N 700134 REV. AD DOM 2010/11/17

S N 32-39R VOLTAGE RATING

100 ■ 250 VAC. 120 VA. 50 - 60Н»

Fuse Type: 2.0A. 250 V

Manufactured for Neogen Inc by EPI Global., USA

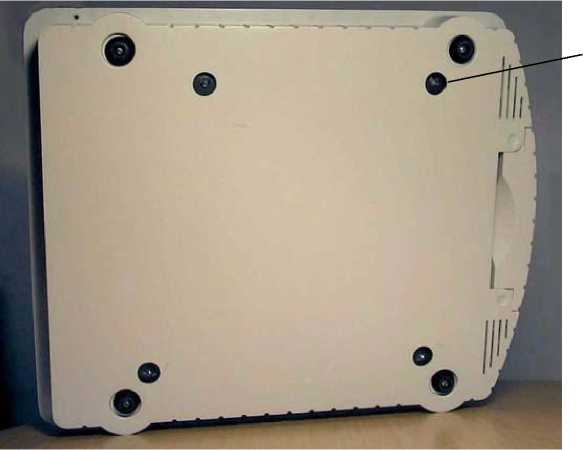

Рисунок 3 - Место нанесения знака утверждения типа, маркировки и пломбирования Спектрофотометра Soleris 32.

Место пломбирования

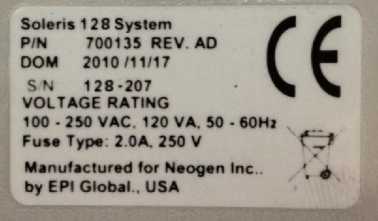

Рисунок 4 - Место нанесения знака утверждения типа, маркировки и пломбирования Спектрофотометра Soleris 128.

Программное обеспечение

Спектрофотометры оснащены автономным ПО Soleris Microbiological System, которое управляет работой спектрофотометров, отображает на экране, обрабатывает и хранит полученные данные. Управление спектрофотометрами осуществляется с помощью внешнего компьютера

Таблица 1

Метрологически значимая часть ПО размещается во внешнем компьютере. Защита от несанкционированного вмешательства в спектрофотометры осуществляется паролем при входе в систему.

К метрологически значимой части ПО Soleris относится исполняемый файл Soleris.exe. Метрологически значимая часть ПО FoodScan выполняет следующие функции:

■ управление прибором;

■ установка режимов работы прибора;

■ измерение зонального коэффициента пропускания;

■ построение калибровочных зависимостей;

■ расчет содержания определяемых компонентов

■ обработка и хранение результатов измерений;

■ проведение диагностических тестов прибора.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных воздействий оценивается как «C» согласно МИ 3286-2010.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Комплектность

Таблица 3

Поверка

осуществляется по документу: «Спектрофотометры Soleris 32, Soleris 128. Методика поверки МП 51.Д4-12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 23 января 2012 г.

Основные средства поверки:

Набор прозрачных мер координат цвета и координат цветности из состава Рабочего эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.

Основные метрологические характеристики:

Диапазон измерений зонального коэффициента пропускания Т = 1,4 - 98,0

Суммарное среднеквадратическое отклонение измерения зонального коэффициента пропускания S^T=0,2

Сведения о методах измерений

«Спектрофотометры Soleris 32, Soleris 128» Руководство пользователя», гл. 4 «Инструкции по эксплуатации».

Нормативные документы

ГОСТ 8.588-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической плотности материалов»

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
