Гриндометр по Хегману 232
| Номер в ГРСИ РФ: | 50976-12 |
|---|---|
| Категория: | Гриндометры |
| Производитель / заявитель: | Компания "ERICHSEN GmbH & Co. KG", Германия |
Гриндометр по Хегману модели 232 (далее - гриндометр) предназначен для измерений размера частиц лакокрасочных материалов при определении степени перетира.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50976-12 | ||||||
| Наименование | Гриндометр по Хегману | ||||||
| Модель | 232 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7d5ea2f9-cf7f-6470-6dae-4f296fe2406d | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47850 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 650 п. 84 от 24.08.2012 |
Производитель / Заявитель
Фирма "Erichsen GmbH & Co. KG", Германия
Германия
Поверка
| Методика поверки / информация о поверке | МП 2512-0005-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
50976-12: Описание типа
2024-50976-12.pdf
|
Скачать | 170.7 КБ | |
|
50976-12: Методика поверки
2022-mp50976-12.pdf
|
Скачать | 55.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Гриндометр по Хегману модели 232 (далее - гриндометр) предназначен для измерений размера частиц лакокрасочных материалов при определении степени перетира.
Описание
Принцип работы гриндометра основан на распределении лакокрасочного материала в пазе, соответствующем размерам частиц материала.
Конструктивно гриндометр состоит из измерительной плиты с двумя клинообразными пазами, параллельными ее продольной оси, и скребка.
Измерительная плита изготовляется из закаленной стали. Глубина каждого паза равномерно увеличивается от нуля до максимального значения диапазона измерений гриндометра и соответствует шкале гриндометра. На измерительной плите вдоль паза нанесена шкала с оцифрованными в микрометрах делениями, соответствующими глубине паза.
Скребок гриндометра изготовлен из цельной стальной пластины и имеет два одинаковых двухсторонних полированных прямых лезвия с закругленной кромкой. Длина кромки лезвия не менее ширины измерительной плиты гриндометра.

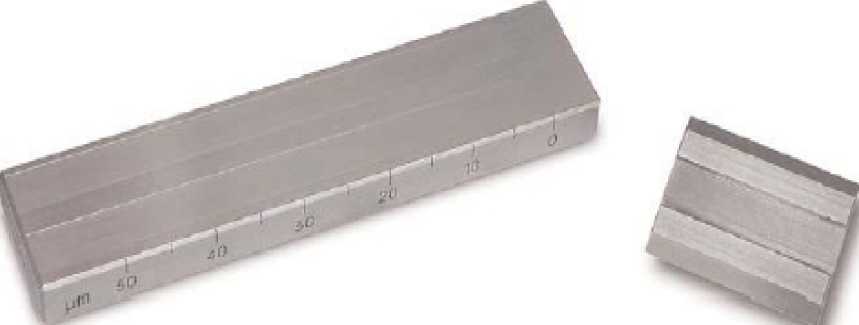

Рисунок 1 - Общий вид гриндометра
Технические характеристики
Основные метрологические и технические характеристики гриндометра представлены в таблице 1.
Таблица 1
|
Наименование параметра и единицы измерений |
Значение параметра |
|
Диапазон измерений (глубина паза), мкм |
0-50 |
|
Цена деления, мкм |
5 |
|
Пределы допускаемой абсолютной погрешности, мкм |
±2,5 |
|
Длина оцифрованной части паза, мм |
125 |
|
Диапазон углов между лезвиями скребка |
от 10° до 60° |
|
Габаритные размеры измерительной плиты (длина, ширина, высота), мм, не более |
165x38x13 |
|
Габаритные размеры скребка (длина, ширина, высота), мм, не более |
50x36x6 |
|
Масса, кг, не более |
0,8 |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч |
5000 |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС от 15 до 25;
- диапазон относительной влажности окружающего воздуха, % от 45 до 80;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
Знак утверждения типа
Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на чехол гриндометра в виде наклейки.
Комплектность
Комплектность гриндометра представлена в таблице 2.
Таблица 2
|
№ п/п |
Наименование |
Количество, шт. |
|
1 |
Измерительная плита |
1 |
|
2 |
Скребок |
1 |
|
3 |
Упаковочный чехол |
1 |
|
4 |
Руководство по эксплуатации |
1 |
|
5 |
Методика поверки |
1 |
Поверка
осуществляется по документу «Гриндометр по Хегману модели 232. Методика поверки. МП 2512-0005-2012», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 5 апреля 2012 г.
Основным средством поверки является измерительная головка рычажно-зубчатая с ценой деления 1 мкм, ГОСТ 18833-73.
Сведения о методах измерений
Методика измерений приведена в документе «Гриндометр по Хегману модели 232.
Руководство по эксплуатации», 2011 год.
Нормативные документы
Техническая документация фирмы «ERICHSEN GmbH & Co. KG» (Германия).
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
