Измерители ПИД-регуляторы универсальные программные ТРМ151

Номер в ГРСИ РФ: 51098-12
Производитель / заявитель: ООО "ПО "ОВЕН", г.Москва
Скачать
51098-12: Описание типа СИ Скачать 280.9 КБ
Свидетельство об утверждении типа СИ Открыть ...
Заказать
Поставщик: ЦИТ «Эталонприбор»
Измерители ПИД-регуляторы универсальные программные ТРМ151 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители ПИД-регуляторы универсальные программные ТРМ151 (в дальнейшем по тексту именуемые ┌приборы√) предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока или унифицированный электрический сигнал постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 51098-12
Наименование Измерители ПИД-регуляторы универсальные программные
Модель ТРМ151
Год регистрации 2012
Страна-производитель  Россия
Информация о сертификате
Срок действия сертификата 11.09.2017
Номер сертификата 47997
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 740 п. 30 от 11.09.2012
Производитель / Заявитель

ООО "ПО "ОВЕН", г.Москва

 Россия

Поверка

Методика поверки / информация о поверке МИ 3067-2007
Межповерочный интервал / Периодичность поверки 3 года
Зарегистрировано поверок 1335
Найдено поверителей 63
Успешных поверок (СИ пригодно) 1331 (100%)
Неуспешных поверок (СИ непригодно) 4 (0%)
Актуальность информации 26.03.2024

Поверители

Скачать

51098-12: Описание типа СИ Скачать 280.9 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Измерители ПИД-регуляторы универсальные программные ТРМ151 (в дальнейшем по тексту именуемые «приборы») предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока или унифицированный электрический сигнал постоянного тока.

Описание

Принцип действия приборов основан на преобразовании электрических сигналов силы, напряжения постоянного тока, сигналов активного сопротивления постоянному току или унифицированных электрических сигналов, получаемых от датчиков измерения различных физических величин в цифровую форму с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на цифровом индикаторе.

Конструктивно приборы выполнены в пластмассовых корпусах двух типов: для щитового (Щ1) и настенного (Н) крепления. На лицевой панели прибора размещены цифровые индикаторы с управляющими кнопками. Клеммы для подключения к сети и к первичным преобразователям у приборов для щитового крепления расположены на задней панели, а у приборов для настенного крепления - внутри герметичного корпуса с подключением монтажных проводов через резиновые герметичные вводы.

Приборы выпускаются в нескольких типовых модификациях, отличающихся реализованными алгоритмами работы, при этом каждая модификация изготавливается в нескольких вариантах исполнения, отличающихся друг от друга типом корпуса и типом встроенных выходных элементов, служащих для управления исполнительными механизмами. Выходными сигналами приборов являются: состояния контактов электромагнитных реле, симисторных ключей, транзисторных ключей, унифицированные сигналы тока или напряжения постоянного тока.

Фотографии общего вида приборов приведены на рисунках 1-2.

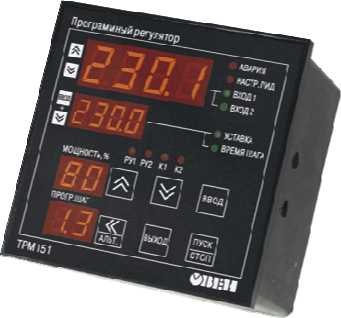

Рис.2 Общий вид приборов в корпусе Щ1

Рис.1 Общий вид приборов в корпусе Н

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из встроенной в корпус и автономной части ПО, реализованной в виде файлов операционной системы.

Для функционирования приборов необходимо наличие встроенной части ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано.

Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программное обеспечение измерителей ПИД-регуляторов универсальных программных ТРМ151

trm151.hex

не ниже v2.32

007A88448A58A7 B6007A9FD5F726 1FFC

MD5

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

«A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

«С» - для автономных частей ПО. Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Технические характеристики

Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблицах 2 и 3:

Таблица 2 - Используемые на входе первичные преобразователи (датчики)

Условное обозначение НСХ преобразования

Диапазон измерений, °С

Значение единицы младшего разряда(*), °С

Пределы допускаемой основной приведенной погрешности, %

Термопреобразователи сопротивления по ГОСТ 6651-2009

Cu 50 (а=0,00426 °С-1)

-50...+200

0,1

±0,25

50 М (а=0,00428 °С-1)

-190...+200

0,1

Pt 50 (а=0,00385 °С-1)

-200...+750

0,1

50 П (а=0,00391 °С-1)

-200...+750

0,1

Cu 100 (а=0,00426 °С-1)

-50...+200

0,1

100 М (а=0,00428 °С-1)

-190...+200

0,1

Pt 100 (а=0,00385 °С-1)

-200...+750

0,1

100 П (а=0,00391 °С-1)

-200...+750

0,1

100 Н (а=0,00617 °С-1)

-60...+180

0,1

Cu 500 (а=0,00426 °С-1)

-50...+200

0,1

500 М (а=0,00428 °С-1)

-190...+200

0,1

Pt 500 (а=0,00385 °С-1)

-200...+750

0,1

500 П (а=0,00391 °С-1)

-200...+750

0,1

500 Н (а=0,00617 °С-1)

-60...+180

0,1

Cu 1000 (а=0,00426 °С-1)

-50...+200

0,1

1000 М (а=0,00428 °С-1)

-190...+200

0,1

Pt 1000 (а=0,00385 °С-1)

-200...+750

0,1

1000 П (а=0,00391 °С-1)

-200...+750

0,1

1000 Н (а=0,00617 °С-1)

-60...+180

0,1

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

ТХК (L)

-200...+800

0,1

±0,5

ТЖК (J)

-200...+1200

0,1

ТНН (N)

-200...+1300

0,1

ТХА (К)

-200...+1300

0,1

ТПП (S)

0...+1750

0,1

ТПП (R)

0...+1750

0,1

ТПР (В)

+200...+1800

0,1

ТВР (А-1)

0...+2500

0,1

ТВР (А-2)

0...+1800

0,1

твр (а-з)

0...+1800

0,1

ТМК (Т)

-200...+400

0,1

Примечание:

(*) При температуре выше плюс 999,9 и ниже минус 99,9 °С значение единицы младшего разряда равно 1 °С.

Таблица 3 - Используемые на входе сигналы постоянного тока и напряжения

Сигнал датчика

Диапазон измерений, %

Значение единицы младшего разряда

Пределы допускаемой основной приведенной погрешности, %

Сигнал постоянного напряжения

-50.+50 мВ

0.100

0,1; 1,0

±0,5

Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011-80

Напряжение 0.1 В

0.100

0,1; 1,0

±0,5

Ток 0.5 мА

0.100

0,1; 1,0

Ток 0.20 мА

0.100

0,1; 1,0

Ток 4.20 мА

0.100

0,1; 1,0

Примечание - Максимально возможный диапазон индикации от минус 999 до плюс 9999. При индицируемых значениях выше плюс 999,9 и ниже минус 99,9 значение единицы младшего разряда равно 1.

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от (20±5) °С до от плюс 1 или от (20±5) °С до плюс 50 °С, на каждые 10 °С изменения температуры не должны превышать 0,2 предела допускаемой основной приведенной погрешности.

Пределы допускаемой основной приведённой погрешности выходных сигналов цифро-аналогового преобразователя (ЦАП) «параметр - ток» или «параметр -напряжение», %: ........................................................................................±0,5

Пределы допускаемой дополнительной приведенной погрешности выходов ЦАП, вызванной изменением температуры окружающего воздуха от нормальной (20±5) оС до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры не должны превышать 0,5 предела допускаемой основной приведенной погрешности.

Напряжение питания переменного тока, В.......................................от 90 до 245

Частота питающего напряжения, Гц................................................от 47 до 63

Максимальная потребляемая мощность, ВА...............................................15

Рабочие условия эксплуатации:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха, °С:

рабочие условия................................................от плюс 1 до плюс 50;

нормальные условия...................................................от плюс 15 до плюс 25;

- верхний предел относительной влажности воздуха не более 80 % при плюс 25 °С и более низких температурах без конденсации влаги

- атмосферное давление, кПа........................................от 84,0 до 106,7

Масса, кг, не более..............................................................................1,0

Габаритные размеры (длина х ширина х высота), мм: - для исполнения Щ1 ........................................................... 96x96x70

- для исполнения Н..................................................................130x105x65

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP20 IP44 в корпусе для настенного крепления и IP54 со стороны передней панели в корпусах для щитового крепления.

В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.

Средняя наработка до отказа, ч, не менее: ............................................100 000

Средний срок службы, лет, не менее: ........................................................10.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки прибора входят:

Наименование

Обозначение документа

Количество

Измеритель ПИД - регулятор универсальный программный ТРМ151

ТУ 4217-027-46526536-2011

1 шт.

Паспорт

КУВФ. 421214.003 ПС

1 экз.

Руководство по эксплуатации

КУВФ. 421214.003 РЭ

1 экз.

Г арантийный талон

_

1 экз.

Компакт-диск

_

1 экз.

Методика поверки

МИ 3067-2007

по отдельному заказу

Сведения о методиках (методах) измерений приведены в соответствующих разделах Руководства по эксплуатации КУВФ. 421214.003РЭ.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ТУ 4217-027-46526536-2011 «Измерители ПИД-регуляторы универсальные программные ТРМ151. Технические условия»;

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры;

МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».
