Преобразователи измерительные угла поворота ИСЛ-М

Назначение

Преобразователи измерительные угла поворота ИСЛ-М (далее - преобразователи) предназначены для измерений суммарного люфта в рулевом управлении автотранспортных средств и тракторной техники, угла поворота управляемого колеса, измеряемого от положения прямолинейного движения, силы поворачивания рулевого колеса. Преобразователи модификации ИСЛ-М фиксируют начало поворота управляемого колеса, измеряемого от положения прямолинейного движения.

Описание

Преобразователи измерительные угла поворота ИСЛ-М выпускаются в двух модификациях - ИСЛ-М и ИСЛ-М.01. Преобразователь в модификации ИСЛ-М производит измерение суммарного люфта рулевого управления до начала движения управляемого колеса.

Преобразователь в модификации ИСЛ-М.01 производит измерение суммарного люфта рулевого управления при регламентированном усилии, прилагаемом к рулевому колесу.

Принцип действия преобразователей измерительных угла поворота ИСЛ-М основан на измерении углов поворота рулевого колеса посредством преобразования сигнала датчика угла поворота в интервале срабатываний индуктивного датчика движения управляемых колес при выборе люфта рулевого управления в обоих направлениях вращения руля.

Принцип действия преобразователей измерительных угла поворота ИСЛ-М.01 основан на измерении угла поворота рулевого колеса автотранспортного средства посредством преобразования сигнала датчика угла поворота. Измерения выполняются в интервале срабатываний тензометрического измерителя в зависимости от прилагаемого к рулевому колесу усилия, необходимого для выбора люфта рулевого управления в обоих направлениях вращения руля.

В преобразователях измерительных угла поворота ИСЛ-М реализованы следующие функциональные возможности:

- измерение и отображение результатов единичных измерений суммарного угла люфта рулевого управления по началу движения колес в повороте для модификации ИСЛ-М или по превышению нормированного усилия на руле для модификации ИСЛ-М.01;

- хранение в памяти единичных измерений суммарного угла и расчет среднего значения по задаваемому числу единичных измерений;

- ввод в память государственного номера автотранспортного средства и передача протокола измерений с результатами измерений на центральный компьютер автоматизированной линии технического контроля или принтер по каналу RS232;

- собственная аккумуляторная батарея для автономного питания.

Конструктивно преобразователи измерительные угла поворота ИСЛ-М выполнены в виде блоков, которые крепятся на рулевом колесе автотранспортного средства при помощи захвата. В электронном блоке приборов размещены: преобразователь угла поворота, буквенноцифровой индикатор, микропроцессорный преобразователь сигналов. Модификация ИСЛ-М содержит выносной датчик движения управляемых колес, модификация ИСЛ-М.01 - датчик усилия поворота руля. Конструкция терминала преобразователей измерительных угла поворота ИСЛ-М, предусматривает подключение его к ПЭВМ.

Пломбирование крепёжных винтов корпуса преобразователей предусмотрено, пломба находится на торцевой поверхности приборного блока. Пломбирование преобразователей проводят мастикой, заполняя чашку на одном из винтов на корпусе приборного блока.

Заводской номер преобразователей в цифровом формате указывается фотохимическим методом на маркировочной наклейке, расположенной на корпусе преобразователя.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид преобразователей представлен на рисунках 1 и 2.

Общий вид датчика движения колеса представлен на рисунке 3.

Общий вид маркировочной таблички с местом указания заводского номера и местом расположения знака утверждения типа представлены на рисунке 4.

Место пломбирования преобразователей измерительных угла поворота ИСЛ-М представлено на рисунке 5.

Место пломбирования преобразователей измерительных угла поворота ИСЛ-М.01 представлено на рисунке 6.

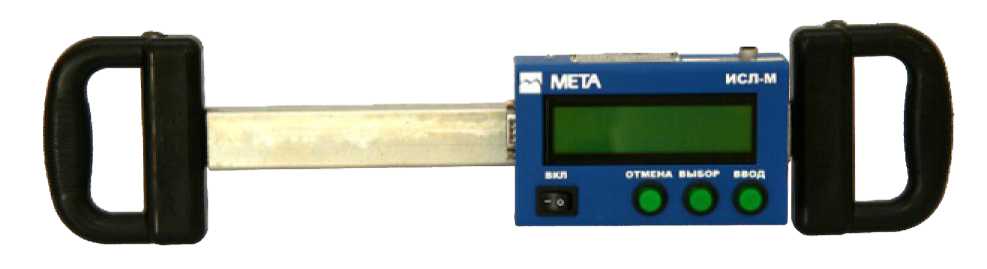

Рисунок 1 - Общий вид преобразователя измерительного угла поворота ИСЛ-М

Рисунок 2 - Общий вид преобразователя измерительного угла поворота ИСЛ-М.01

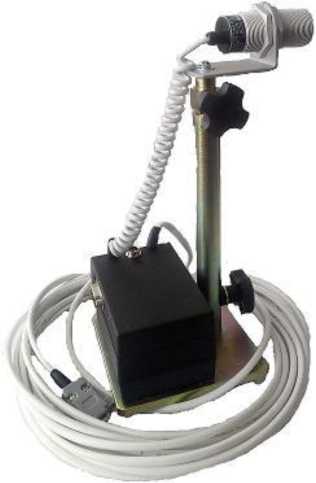

Рисунок 3 - Общий вид датчика движения колеса

Место знака

утверждения типа

МЕТА

VZZ/ LIIL       НПФ ’МЕТА"

ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ

УГЛА ПОВОРОТА

ИСЛ-М

Место указания            ТУ 45 7740-036-21298618-2012

заводского номера           4.0 кг                  12.6В

--------------------» No 250 октябрь 2020 г.

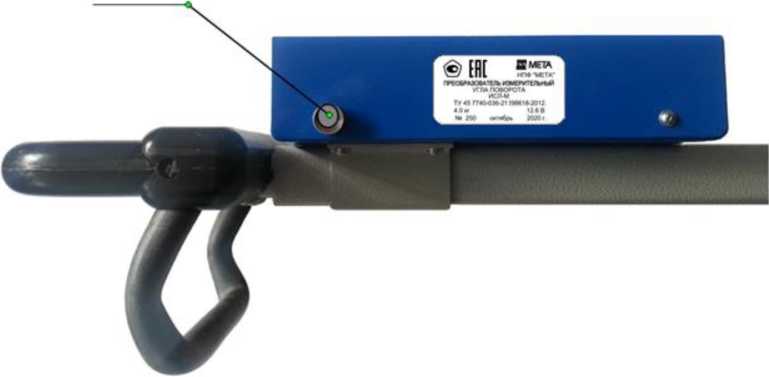

Рисунок 4 - Общий вид маркировочной таблички с местом указания заводского номера и местом расположения знака утверждения типа

пломба

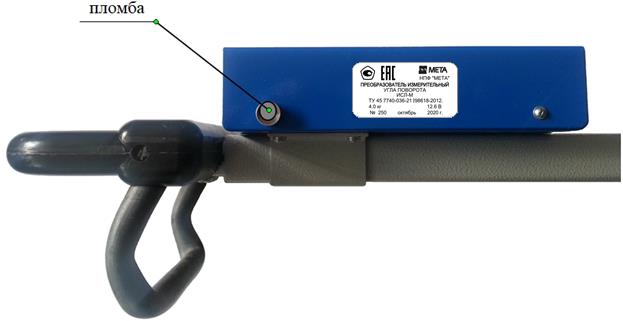

Рисунок 5 - Место пломбирования преобразователей измерительных угла поворота ИСЛ-М

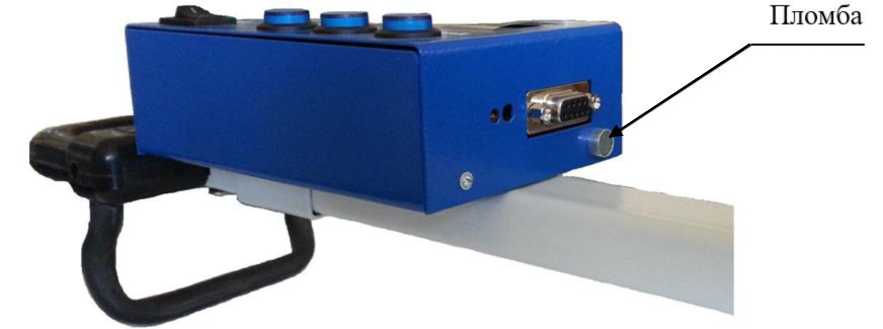

Рисунок 6 - Место пломбирования преобразователей измерительных угла поворота ИСЛ-М.01

Программное обеспечение

Программное обеспечение (ПО) преобразователей измерительных угла поворота ИСЛ-М является встроенным и реализовано в контроллере. Контроллер размещен в приборном блоке. Приборный блок, а также его интерфейс для загрузки ПО, пломбируются. ПО не может быть модифицировано или загружено через какой-либо другой интерфейс после опломбирования.

Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллеров, применяемых в преобразователях измерительных угла поворота ИСЛ-М. Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует уровню «Средний» согласно Р 50.2.077-2014 ГСИ. «Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Примечание: *1 - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку фотохимическим методом и на титульный лист паспортов типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2.3 «Использование прибора»:

- «Преобразователи измерительные угла поворота  ИСЛ-М. Руководство

по эксплуатации. М 036.000.00-02 РЭ»;

- «Преобразователи измерительные угла поворота ИСЛ-М.01. Руководство по эксплуатации. М 036.000.00-03 РЭ».

Нормативные документы

Л окальная поверочная схема для средств измерений плоского угла №АПМ-03

ГОСТ 33997-2016 «Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки»

ГОСТ 12.2.019-2015 «Система стандартов безопасности труда (ССБТ). Тракторы и машины самоходные сельскохозяйственные. Общие требования безопасности»

ГОСТ 12.2.002-91 «Система стандартов безопасности труда (ССБТ). Техника сельскохозяйственная. Методы оценки безопасности»

Приказ Министерства Транспорта № 232 от 09.07.2020 г. «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации»

ТУ 45 7740-036-21298618-2012 «Преобразователи измерительные угла поворота для измерений суммарного люфта в рулевом управлении ИСЛ-М, ИСЛ-М.01. Технические условия»
