Осциллографы цифровые DSO1052B, DSO1072B, DSO1102B, DSO1152B
| Номер в ГРСИ РФ: | 51544-12 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51544-12 |
| Наименование | Осциллографы цифровые |
| Модель | DSO1052B, DSO1072B, DSO1102B, DSO1152B |
| Класс СИ | 35.01 |
| Год регистрации | 2012 |
| Страна-производитель | Китай |
| Примечание | 25.08.2014 Изменения в названии организации |
| Информация о сертификате | |
| Срок действия сертификата | 22.10.2017 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1295 п. 78 от 25.08.2014Приказ 876 п. 33 от 22.10.2012 |
Производитель / Заявитель
Фирма "Keysinght Technologies Microwave Products (M) Sdn.Bhd", Малайзия и Фирма "Keysinght Technologies Company Ltd.", Китай
Китай
Поверка
| Методика поверки / информация о поверке | МП 51544-12 |
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 254 |
| Найдено поверителей | 41 |
| Успешных поверок (СИ пригодно) | 252 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 51544-12: Описание типа СИ | Скачать | 240.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Осциллографы цифровые DSO1052B, DSO1072B, DSO1102B, DSO1152B (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия приборов основан на аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов.
Осциллографы выпускаются в четырех модификациях , отличающихся полосой пропускания и метрологическими характеристиками.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, ЖКИ.

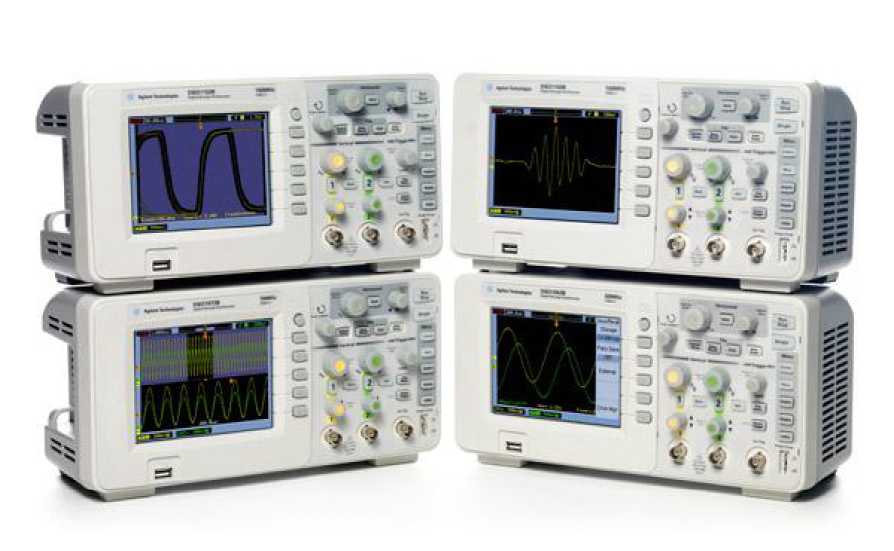

Конструктивно осциллографы выполнены в корпусах из пластика.
На передней панели приборов расположен цветной ЖКИ, разъем интерфейса USB 2.0, клавиатура и входы.
На задней панели расположены выход сигнала «годен/негоден», разъем интерфейса USB 2.0, замок для подключения замка Кенсингтона.
На верхней панели размещена ручка для переноски.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
DSO1052B, DSO1072B, DSO1102B, DSO1152B |
Встроенное |
1000B Series Oscilloscopes Firmware |
Не ниже 01.20.00 |
B578C3303950D56C7 6955A591EA505BE |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Параметры |
Значение | |||
|
DSO1052B |
DSO1072B |
DSO1102B |
DSO1152B | |
|
Число входных каналов |
2 | |||
|
Полоса пропускания по уровню - 3 дБ |
50 МГц |
70 МГц |
100 МГц |
150 МГц |
|
Входной импеданс |
1 МОм ± 2 %/15 пФ ± 3 пФ | |||
|
Диапазон установки коэффициентов отклонения (КОТКЛ) |
от 2 мВ/дел до 10 В/дел | |||
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока |
± 0,04x8 [дел]хКОТКЛ [В/дел] в диапазоне от 2 мВ/дел до 5 мВ/дел; ± 0,03x8 [дел]хКОТКЛ [В/дел] в диапазоне от 10 мВ/дел до 10 В/дел | |||
|
Максимальное входное напряжение |
400 В (пик-пик) | |||
|
Диапазон установки коэффициентов развертки (КР) |
от 5 нс/дел до 50 с/дел |
от 2 нс/дел до 50 с/дел | ||
|
Пределы допускаемой основной абсолютной погрешности установки частоты опорного генератора |
± 50х10-6 | |||
|
Разрешение |
8 бит | |||
|
Частота дискретизации |
500 МГц на каждый канал; 1 ГГц на канал в режиме чередования | |||
|
Длина записи |
8000 точек на каждый канал; 16000 точек на канал в режиме чередования | |||
|
Напряжение питания |
От 100 до 240 В, частота 50/60 Гц | |||
|
Мощность, потребляемая от сети питания, В^А |
50 | |||
|
Габаритные размеры |
303x154x133 мм | |||
|
Масса |
2,4 кг | |||
|
Рабочие условия применения |
температура окружающего воздуха от + 10 до + 40 °С; относительная влажность до 90 % при температуре +35 °С | |||
Знак утверждения типа
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 3 - Комплект поставки
|
Наименование |
Количество |
Примечание |
|
Осциллограф |
1 шт. | |
|
Компакт-диск с документацией |
1 шт. | |
|
Пробник 1:10 |
2 шт. | |
|
Кабель питания |
1 шт. | |
|
Сумка для переноски |
1 шт. |
Опция |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП 51544-12 «Осциллографы цифровые DSO1052B, DSO1072B, DSO1102B, DSO1152B. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в августе 2012 г.
Средства поверки: калибратор осциллографов Fluke 9500В.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирм «Agilent Technologies», Малайзия и «Agilent-Qianfeng Electronic Technologies (Chengdu) Co., Ltd.», Китай.
Рекомендации к применению
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
