Видеоэндоскопы измерительные OLYMPUS IPLEX FX
| Номер в ГРСИ РФ: | 51629-12 |
|---|---|
| Производитель / заявитель: | Компания "Olympus NDT, Inc.", США |
Видеоэндоскопы измерительные OLYMPUS IPLEX FX (далее по тексту ╞ видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов типа трещин, забоин, прогаров, коррозии и т.п. при проведении визуального обследования объектов и деталей в труднодоступных местах различных механизмов, машин и оборудования, в том числе в водной среде.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51629-12 |
| Действует | по 29.10.2017 |
| Наименование | Видеоэндоскопы измерительные |
| Модель | OLYMPUS IPLEX FX |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0f9629ef-64f9-8f79-4e6e-99d797eb4a47 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Япония |
| Информация о сертификате | |
| Срок действия сертификата | 29.10.2017 |
| Номер сертификата | 48599 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 896 п. 35 от 29.10.2012 |
Производитель / Заявитель
Фирма "Olympus Corporation (Industrial Business Division)", ЯПОНИЯ
Япония
Поверка
| Методика поверки / информация о поверке | МП 51629-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33 (97%) |
| Неуспешных поверок (СИ непригодно) | 1 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51629-12: Описание типа
2012-51629-12.pdf
|
Скачать | 100.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Видеоэндоскопы измерительные OLYMPUS IPLEX FX (далее по тексту - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов типа трещин, забоин, прогаров, коррозии и т.п. при проведении визуального обследования объектов и деталей в труднодоступных местах различных механизмов, машин и оборудования, в том числе в водной среде.
Описание
Видеоэндоскоп измерительный OLYMPUS IPLEX FX состоит из системного блока IPLEX FX, связанного с ним универсальным кабелем блока управления, оптического адаптера, сменного зонда IPLEX FX. На системном блоке имеется жидкокристаллический монитор и панель управления. Сменный зонд обеспечивает удобный доступ в зону осмотра. Выпускаются три варианта наружных диаметров сменных зондов IPLEX FX - 6,2 мм, 6,0 мм, 4,0 мм. Адаптеры для эндоскопов выпускаются для прямого, бокового, а также для стереоскопических измерений.
В видеоэндоскопах используется стереоскопический принцип трехмерных измерений дефектов в широком диапазоне углов обзора. В режиме измерений Multi и режиме отображения зон максимально допустимого размера повреждений Offset, видеоэндоскоп осуществляет восемь способов оценки размеров найденных дефектов.
На рисунке 1 показан внешний вид видеоэндоскопа измерительного OLYMPUS IPLEX FX, а на рисунке 2 показаны место пломбировки корпуса видеоэндоскопа для предотвращения несанкционированного доступа и место нанесения наклейки.
Рисунок 1 - Внешний вид видеоэндоскопа измерительного OLYMPUS IPLEX FX

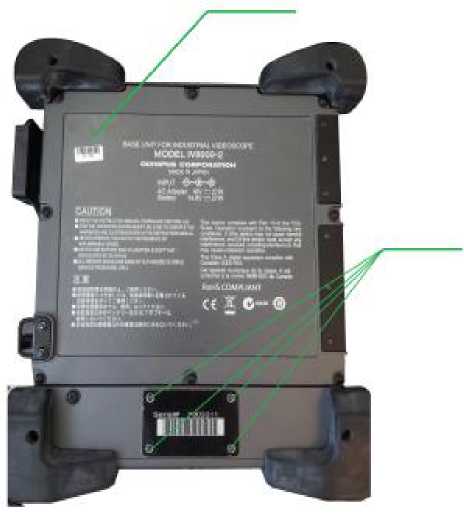

Место нанесения наклейки
Места пломбировки корпуса
Рисунок 2 - Место пломбировки корпуса видеоэндоскопа и место нанесения наклейки
Программное обеспечение
Видеоэндоскоп имеет программное обеспечение (ПО) со следующими идентификационными данными:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа обработки данных |
update.bin |
Версия 1.03 |
R5-1.03-04-2.01 |
CRC-32 |
Метрологически значимая часть ПО прошита во внутренней памяти видеоэндоскопа и защищена кодом производителя. При работе с видеоэндоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики видеоэндоскопа. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
|
Диапазон измерений линейных размеров дефектов, мм: |
глубина (высота) |
от 0,1 до 8,0 |
|
длина |
от 0,1 до 15,0 | |
|
Пределы допускаемой относительной погрешности измерений линейных размеров дефектов, % |
10 | |
|
Электрическое питание - источника постоянного тока напряжением, В - через штатный сетевой адаптер переменный ток частотой (50,0 ± 0,4) Гц напряжением, В |
14,8 от 100 до 240 | |
|
Номинальный электрический ток, потребляемый видеоэндоскопом от сети переменного тока, не более, мА |
2600 | |
|
Пиковое значение потребляемого тока, не более, А |
3 |
|
Рабочие условия эксплуатации | |
|
системный блок: | |
|
- температура воздуха, °С |
от минус 21 до плюс 49 |
|
-относительная влажность, % |
от 15 до 90 |
|
сменный зонд: | |
|
- температура воздуха, °С |
от минус 21 до плюс 100 |
|
-относительная влажность, % |
от 15 до 90 |
|
Габаритные размеры, не более, мм | |
|
системный блок |
250 х 160 х 285 |
|
сменный зонд |
311 х 93 х 192 |
|
Масса, не более, кг | |
|
системный блок |
4,9 |
|
сменный зонд |
0,75 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом.
Комплектность
|
Наименование |
Количество |
|
Системный блок (IV8000-2) |
1 |
|
Сменный зонд |
1 |
|
Карта памяти для записи (карта памяти CF) |
1 |
|
Адаптер переменного тока |
1 |
|
Кейс для оптического адаптера |
1 |
|
USB-устройство для чтения/записи карт памяти |
1 |
|
Диск с ПО для IPLEX FX (IPLEX VIEWER PLUS) |
1 |
|
Плечевой ремень |
1 |
|
Держатель кейса для оптического адаптера |
1 |
|
Кейс для переноски |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки «Видеоэндоскоп измерительный OLYMPUS IPLEX FX. Методика поверки» |
1 |
Поверка
осуществляется в соответствии с документом МП 51629-12 «Видеоэндоскоп измерительный OLYMPUS IPLEX FX. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в апреле 2012 г. и включенной в комплект поставки.
Основные средства поверки: меры длины концевые плоскопараллельные набор №3, разряд 3, КТ2, ГОСТ 9038-90; пластина плоская стеклянная ПИ-120 КТ2 ГОСТ 2923-75.
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации видеоэндоскопа измерительного OLYMPUS IPLEX FX.
Нормативные документы
Техническая документация фирмы Olympus Corporation (Industrial Business Division).
Рекомендации к применению
Осуществление работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
