Дефектоскопы многоканальные "ЭХО-КОМПЛЕКС-2"
| Номер в ГРСИ РФ: | 52099-12 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ЗАО "Фирма ТВЕМА", г.Москва |
Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-2» (далее по тексту -дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности материалов, полуфабрикатов, готовых изделий, в том числе рельсов, ультразвуковым и магнитным методами неразрушающего контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52099-12 |
| Действует | по 16.11.2027 |
| Наименование | Дефектоскопы многоканальные |
| Модель | "ЭХО-КОМПЛЕКС-2" |
| Приказы |
№1945 от
11.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7d92e060-6750-1c76-c336-a9ac48a35b84 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49147 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1133 п. 19 от 14.12.2012 |
Производитель / Заявитель
АО «Фирма ТВЕМА», РОССИЯ, 107140, г. Москва, вн. тер. г. муниципальный округ Красносельский, ул. Русаковская, д. 13, стр. 5
Россия
Поверка
| Методика поверки / информация о поверке | МП 70.Д4-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52099-12: Описание типа
2017-52099-12.pdf
Файл устарел
|
Скачать | 135.3 КБ | |
|
52099-12: Методика поверки
2022-mp52099-12.pdf
Файл устарел
|
Скачать | 2.9 MБ | |
|
52099-12: Описание типа
2017-52099-12-1.pdf
|
Скачать | 135.3 КБ | |
|
52099-12: Описание типа
2025-52099-12.pdf
|
Скачать | 266.2 КБ | |
|
52099-12: Методика поверки
2022-mp52099-12-1.pdf
|
Скачать | 2.9 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-2» (далее по тексту -дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности материалов, полуфабрикатов, готовых изделий, в том числе рельсов, ультразвуковым и магнитным методами неразрушающего контроля.
Описание
В дефектоскопе реализованы ультразвуковой и магнитный методы неразрушающего контроля.
Ультразвуковой метод основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Магнитный метод основан на регистрации изменений параметров магнитного поля контролируемого объекта, вызванного наличием в объекте дефектов типа нарушения сплошности материалов.
Дефектоскоп состоит из следующих основных частей: блока электронного, персонального компьютера (ПК), комплекта пьезоэлектрических преобразователей (ПЭП) и магнитных преобразователей. Блок электронный дефектоскопа включает в себя 18 блоков (каналов) ультразвуковых (16 блоков для подключения совмещенных ПЭП и 2 блока для подключения раздельно-совмещенных ПЭП) и 2 магнитных блока (канала). Передача данных и прием команд управления и настройки с ПК осуществляется контроллером управления, входящим в состав блока электронного. Контроллер управления обеспечивает синхронизацию работы блоков магнитных и ультразвуковых, приём от них данных, а также трансляцию им команд управления. Сигналы с выхода датчика угла поворота (ДУП), сигналы от кнопок служебной отметки, а также сигналы коррекции путевой координаты с пульта дистанционной отметки (ПДО) поступают на входы синхронизатора, где они обрабатываются и формируются синхроимпульсы, которые передаются на контроллер управления электронного блока дефектоскопа.

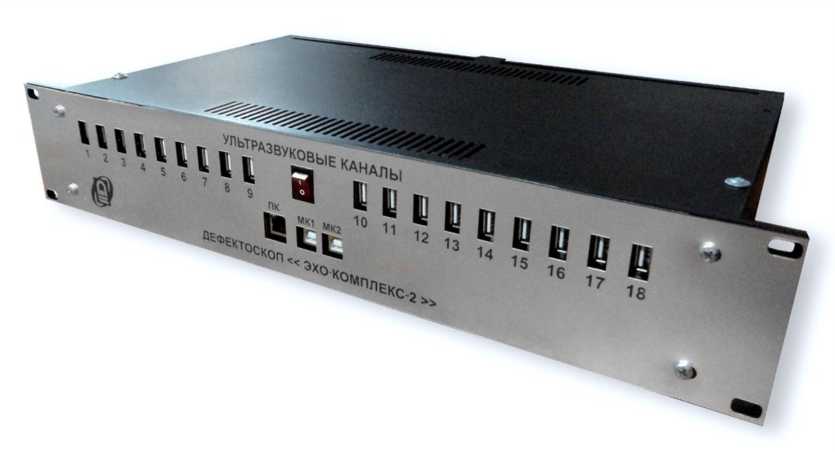

Фотография общего вида блока электронного дефектоскопа представлена на рисунке 1.
Рисунок 1 - Общий вид блока электронного дефектоскопа
Дефектоскопы пломбируются путем фиксирования пломбировочного скотча с оригинальным номером одновременно на боковой и верхней панелях блока электронного.
Программное обеспечение
На персональный компьютер устанавливается программное обеспечение (ПО) «VTTuneMaster_Е2», которое выполняет следующие основные функции:
- установка и изменение настроек;
- запуск генераторов ультразвуковых колебаний и прием сигналов;
- отображение принятых сигналов в виде разверток типов А;
- оповещение оператора в виде световой и звуковой сигнализации о появлении сигналов, превышающих установленный пороговый уровень;
Идентификационные признаки ПО дефектоскопа соответствуют данным, приведенным в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
VTTuneMaster |
VTTuneMaster Е2 |
1.1 |
В9170753 по исполняемому файлу VTTuneMaster _Е2-2.ехе |
CRC32 |
Защита программного обеспечения дефектоскопа от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.
Технические характеристики
аблица 2
|
Наименование характеристики |
Значение |
|
Количество ультразвуковых каналов, шт. |
18 |
|
Количество магнитных каналов, шт. |
2 |
|
Амплитуда колебаний электрических импульсов генератора импульсов возбуждения, В - для совмещенных каналов - для раздельно-совмещенных каналов |
от 100 до 200 от 20 до 40 |
|
Диапазон измерения амплитуды сигнала на входе магнитного канала, В |
от 0 до 2,3 |
|
Пределы допускаемого значения абсолютной погрешности измерения амплитуды сигнала на входе магнитного канала, В, не более |
± 0,2 |
|
Пределы допускаемого значения абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника раздельно-совмещенных каналов (линейность усилителя приемника) в диапазоне от 15 до 45, дБ, не более |
± 1 |
|
Диапазон измерения временных интервалов с преобразователем на образце №2 из комплекта КОУ-2, мкс, не менее |
от 1 до 200 |
|
Пределы допускаемого значения абсолютной погрешности измерения временных интервалов с преобразователем на образце №2 из комплекта КОУ-2, мкс, не более |
± 1 |
|
Пределы допускаемого значения абсолютной погрешности измерения координат залегания отражателя (глубины и расстояния от точки ввода УЗК до проекции дефекта на поверхность) в образце № 2 из комплекта КОУ-2, мм, не более |
± 2 |
|
Отклонение угла ввода от номинального значения, градус, не более: - для ПЭП с номинальным значением угла ввода 45 градусов - для ПЭП с номинальным значением угла ввода 58 градусов - для ПЭП с номинальным значением угла ввода 70 градусов |
+2/-6 +2/-3 0/-5 |
|
Эффективная частота ПЭП и допускаемое отклонение, МГц |
2,5 ± 0,25 |
|
Значение запаса условной чувствительности, дБ, не менее, для ПЭП: - П121-2,5-45 - П121-2,5-58 - П121-2,5-70 - П112-2,5 |
50 45 50 50 |
|
Временная нестабильность запаса условной чувствительности за 8 часов работы, %, не более |
± 5 |
|
Отношение сигнал/шум, измеренное по образцу №2 из комплекта КОУ-2, дБ, не менее для ПЭП: - П121-2,5-45 - П121-2,5-58 - П121-2,5-70 - П112-2,5 |
20 18 18 22 |
|
Время непрерывной работы при проведении контроля, ч, не менее |
8 |
|
Габаритные размеры блока электронного (длина х ширина х высота), мм, не более |
480x280x180 |
|
Масса блока электронного, кг, не более |
5 |
|
Средний срок службы, не менее, лет |
6 |
|
Питание от сети переменного тока с параметрами: - напряжение, В - частота, Гц - коэффициент высших гармоник, %, не более |
220 +22/-33 50 ± 1,25 5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, %, не более |
от + 10 до + 35 от 30 до 80 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель блока электронного дефектоскопа методом шелкографии или фотохимическим методом, а также на титульный лист формуляра печатным способом.
Комплектность
|
№ п.п |
Обозначение изделия |
Наименование изделия |
Кол-во |
|
1 |
ВДМА.663500.142 |
Блок электронный дефектоскопа |
1 шт. |
|
2 |
Персональный компьютер* |
1 шт. | |
|
3 |
Преобразователи ультразвуковые**: |
4 шт. | |
|
П121-2,5-45 |
1 шт. | ||
|
П121-2,5-58 |
1 шт. | ||
|
П121-2,5-70 |
1 шт. | ||
|
П112-2,5 |
1 шт. | ||
|
4 |
Программное обеспечение «VTTuneMaster Е2» |
1 экз. | |
|
5 |
ВДМА.663500.142РЭ |
Руководство по эксплуатации |
1 экз. |
|
6 |
ВДМА.663500.142ФО |
Формуляр |
1 экз. |
|
7 |
- |
Методика поверки |
1 экз. |
* Количество зависит от заказа потребителя.
** Тип и количество зависит от заказа потребителя.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Технические условия «Дефектоскоп многоканальный «ЭХО-КОМПЛЕКС-2».
Технические условия. ВДМА.663500.142ТУ
