Преобразователи аналоговых сигналов измерительные универсальные ИТП-11
| Номер в ГРСИ РФ: | 52102-12 |
|---|---|
| Производитель / заявитель: | ООО "ПО "ОВЕН", г.Москва |
|
52102-12: Описание типа
2023-52102-12.pdf
|
Скачать | 345.9 КБ | |
|
52102-12: Описание типа
2025-52102-12.pdf
|
Скачать | 210 КБ | |
|
52102-12: Методика поверки
РТ-МП-1656-207-2025
2025-mp52102-12.pdf
|
Скачать | 3.7 MБ | |
|
52102-12: Методика поверки
КУВФ.421451.003МП
2021-mp52102-12-1.pdf
|
Скачать | 112.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Преобразователи аналоговых сигналов измерительные универсальные ИТП-11 (далее -приборы) предназначены для измерений и аналогово-цифрового преобразования (АЦП) сигналов в виде силы постоянного тока, поступающих от первичных преобразователей (датчиков) различных физических величин.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52102-12 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 03.11.2027 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи аналоговых сигналов измерительные универсальные | |||||||||||||||||||||||||||||||||||||||
| Модель | ИТП-11 | |||||||||||||||||||||||||||||||||||||||
| Модификации |
ИТП-11 .1.2, где: 1 - цвет индикации: отсутствует - настраиваемый пользователем; ЗЛ- зелёный; КР-красный 2 - конструктивное исполнение корпуса: Н3-настенное крепление; Щ9- щитовое крепление на испытания представлены: ИТП-11.Щ9 ИТП-11.Н3 ИТП-11.ЗЛ.Щ9 ИТП-11.ЗЛ.Н3 ИТП-11.КР.Щ9 ИТП-11.КР.Н3 ИТП-11.Щ9 ИТП-11.Н3 ИТП-11.ЗЛ.Н3 ИТП-11.ЗЛ.Щ9 ИТП-11.КР.Щ9 ИТП-11.КР.Н3 |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№2833 от
23.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ae2fd7d7-ecf9-74ed-c176-ad12124c4bc2 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2012 | |||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49151 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1133 п. 23 от 14.12.2012 |
Производитель / Заявитель
ООО «Производственное Объединение ОВЕН», РОССИЯ, 301830, Тульская обл., г. Богородицк, р-н. Богородицкий, проезд Заводской, стр. 2 «Б»; ООО «Завод № 423», РОССИЯ, 301830, обл. Тульская, г. Богородицк, р-н. Богородицкий, пр-д Заводской, стр. 2 «Б»
Россия
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1656-207-2025 Государственная система обеспечения единства измерений. Преобразователи аналоговых сигналов измерительные универсальные ИТП-11. Методика поверки
(с 23.12.2025)
КУВФ.421451.003МП Преобразователи аналоговых сигналов измерительные универсальные ИТП-11 Методика поверки
(с 18.10.2012 по 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
67272
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 67253 (100%) |
| Неуспешных поверок (СИ непригодно) | 19 (0 %) |
| Актуальность информации | 13.03.2026 |
Поверители
Скачать
|
52102-12: Описание типа
2023-52102-12.pdf
|
Скачать | 345.9 КБ | |
|
52102-12: Методика поверки
2021-mp52102-12.pdf
Файл устарел
|
Скачать | 112.2 КБ | |
|
52102-12: Описание типа
2025-52102-12.pdf
|
Скачать | 210 КБ | |
|
52102-12: Методика поверки
РТ-МП-1656-207-2025
2025-mp52102-12.pdf
|
Скачать | 3.7 MБ | |
|
52102-12: Методика поверки
КУВФ.421451.003МП
2021-mp52102-12-1.pdf
|
Скачать | 112.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи аналоговых сигналов измерительные универсальные ИТП-11 (далее -приборы) предназначены для измерений и аналогово-цифрового преобразования (АЦП) сигналов в виде силы постоянного тока, поступающих от первичных преобразователей (датчиков) различных физических величин.
Описание
Принцип действия приборов основан на измерении и преобразовании унифицированного сигнала силы постоянного тока, получаемого от датчиков измерения различных физических величин в цифровую форму с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на встроенном цифровом индикаторе.
Конструктивно приборы выполнены в пластмассовых корпусах для щитового или настенного крепления. На лицевой панели прибора размещены цифровые индикаторы и кнопки управления (исполнения для настенного крепления). Клеммы для подключения к питающему напряжению и к первичным преобразователям расположены на задней панели, кнопки управления (исполнения для щитового крепления) расположены на верхней панели.
Приборы выпускаются в различных исполнениях, отличающихся друг от друга конструктивным исполнением корпуса и цветом индикации.
Структура условного обозначения исполнений приборов представлена на рисунке 1.
ИТП-11
I__________________________________________________________________________I
X . Х
_________________________________I I_____________________________________________________I 1 2
Рисунок 1 - Структура условного обозначения приборов
Таблица 1 - Расшифровка структуры условного обозначения приборов
|
Позиция |
Код |
Описание |
|
1 |
отсутствует ЗЛ КР |
Цвет индикации: настраиваемый пользователем; зелёный; красный |
|
2 |
Н3 Щ9 |
Конструктивное исполнение корпуса: настенное крепление; щитовое крепление |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся на корпус приборов типографским методом, методом гравировки, или другим методом.
Общий вид приборов с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунках 2-5. Корпуса приборов могут изготавливаться в различных цветовых решениях.

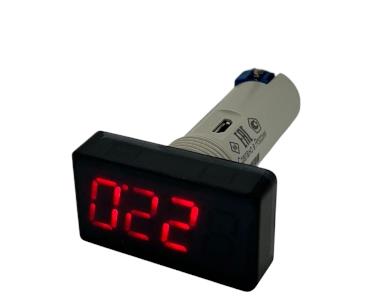

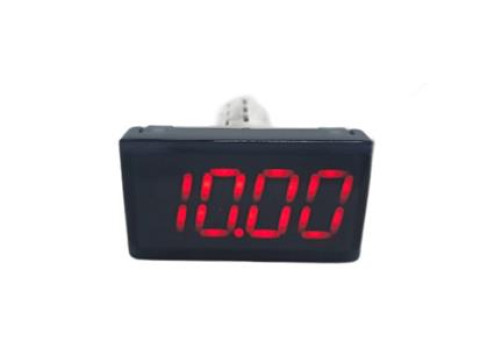

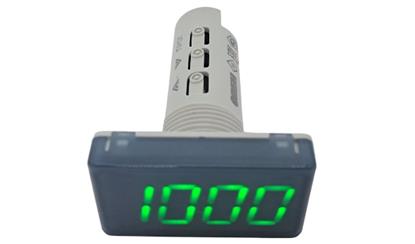

Рисунок 2 - Общий вид приборов в корпусе для щитового крепления

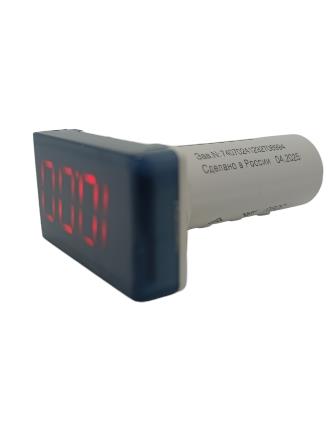

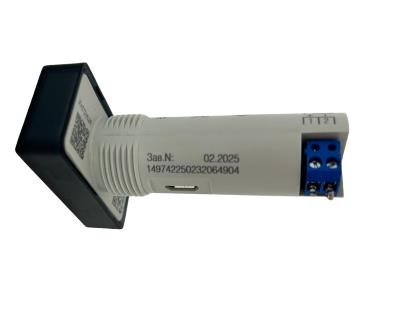

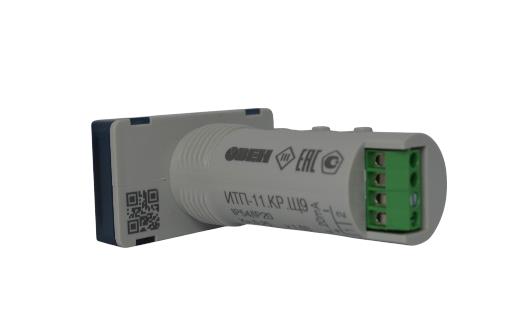

Рисунок 3 - Место нанесения заводского номера и знака утверждения типа для приборов в корпусе для щитового крепления

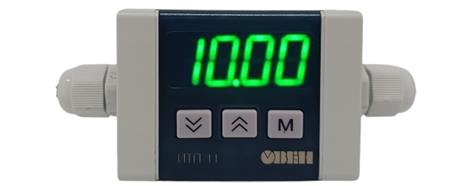

Рисунок 4 - Общий вид приборов в корпусе для настенного крепления
Место нанесения знака утверждения типа
Место нанесения заводского номера

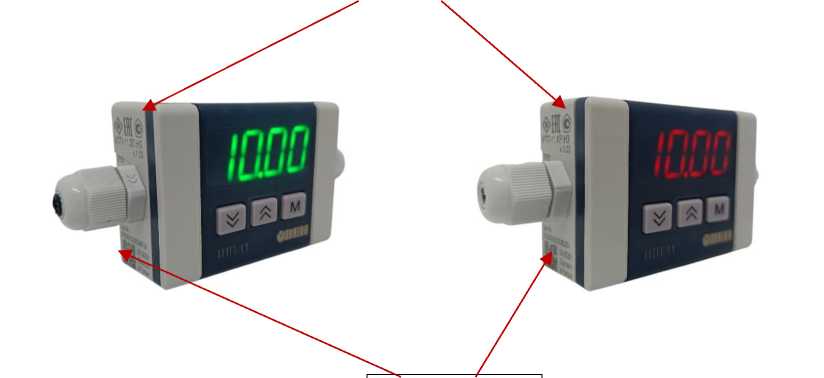

Рисунок 5 - Место нанесения заводского номера и знака утверждения типа для приборов в корпусе для настенного крепления
Конструкция приборов не требует дополнительной защиты от вмешательств, которые могут привести к искажению результатов измерений. Пломбирование мест настройки (регулировки) приборов не предусмотрено. Знак поверки на приборы не наносится.
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений и преобразований.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО подразделяется на метрологически значимую и метрологически незначимую части. Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО___________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.03 |
|
Цифровой идентификатор программного обеспечения |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА* |
от 4 до 20 |
|
Диапазон индикации выходного цифрового сигнала |
от -999 до 9999 |
|
Значение единицы младшего разряда: - при значениях от 0 до 9,999 - при значениях от -9,99 до -0,01 и от 10,00 до 99,99 - при значениях от -99,9 до -10,0 и от 100,0 до 999,9 - при значениях от -999 до -100 и от 999,9 до 9999 |
0,001 0,01 0,1 1 |
|
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности (у), % ** |
±(0,2 + N) |
|
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий до любой температуры в пределах рабочего диапазона на каждые 10 °С |
±0,5-у |
|
Примечания: * Прибор обеспечивает измерение и индикацию входного токового сигнала в диапазоне от 3,2 до 25 мА. При этом в диапазоне от 3,2 до 3,8 мА прибор индицирует «Lo», а в диапазоне от 22,5 до 25 мА - «Hi». * * N - единица последнего разряда цифрового индикатора, выраженная в процентах от диапазона измерений. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - |
от + 15 до + 25 от 30 до 80 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха без конденсации, % |
от - 40 до + 80 до 80 |
|
Электрическое питание от двухпроводной токовой петли при падении напряжения, В, не более |
7 |
|
Габаритные размеры, мм, не более: корпус Щ9: - высота - ширина - длина |
28 50 74 |
|
корпус Н3: - высота (с гермовводами) - ширина (с гермовводами) - длина (с гермовводами) |
53 (61) 73 (116) 32 (40) |
|
Масса, кг, не более |
0,3 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом и на корпус прибора любым технологическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений_____________________________________
|
Наименование |
Обозначение |
Количество |
|
Преобразователь аналоговых сигналов измерительный универсальный |
ИТП-11 |
1 шт. |
|
Руководство по эксплуатации |
КУВФ.421451.003РЭ |
1 экз. |
|
Паспорт и Гарантийный талон |
КУВФ.421451.003ПС |
1 экз. |
|
Комплект крепежных элементов |
- |
1 комплект |
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа прибора» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
ТУ 4217-032-46526536-2012 «Преобразователи аналоговых сигналов измерительные универсальные ИТП-11. Технические условия
