Анализаторы углерода и серы МЕТЭК-200
| Номер в ГРСИ РФ: | 52134-12 |
|---|---|
| Производитель / заявитель: | ООО "МЕТЭКПРОМ", г.Ижевск |
|
52134-12: Описание типа
2026-52134-12-1.pdf
|
Скачать | 169.1 КБ | |
|
52134-12: Описание типа
2017-52134-12-1.pdf
|
Скачать | 80.6 КБ | |
|
52134-12: Описание типа
2026-52134-12-2.pdf
|
Скачать | 293.8 КБ | |
|
52134-12: Методика поверки
МП 58-251-2012
2022-mp52134-12-2.pdf
|
Скачать | 186.7 КБ | |
|
52134-12: Методика поверки
МП 34-251-2026
2026-mp52134-12.pdf
|
Скачать | 2.7 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Анализаторы углерода и серы МЕТЭК-200 (далее - анализаторы) предназначены для экспрессных измерений массовой доли углерода и серы в металлах и сплавах.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52134-12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 29.09.2027 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Анализаторы углерода и серы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | МЕТЭК-200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
МЕТЭК-200.1 МЕТЭК-200.2 МЕТЭК-200 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№463 от
12.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№1970 от
28.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 68a15173-6ed1-9ac3-8c67-ea33a84a2d8d | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2012 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 13.12.2017 |
| Номер сертификата | 49174 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1108 п. 01 от 13.12.2012 |
Производитель / Заявитель
ООО «МЕТЭКПРОМ», РОССИЯ, 426006, Удмуртская Республика, г.о. город Ижевск, г. Ижевск, ул. 14-Я, д. 44А, офис 7
Россия
Поверка
| Методика поверки / информация о поверке |
МП 58-251-2012 Государственная система обеспечения единства измерений. Анализаторы углерода и серы МЕТЭК-200. Методика поверки.
МП 34-251-2026 ГСИ. Анализаторы углерода и серы МЕТЭК-200. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МП 58-251-2012.
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 181 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
52134-12: Описание типа
2017-52134-12.pdf
Файл устарел
|
Скачать | 80.6 КБ | |
|
52134-12: Методика поверки
2022-mp52134-12.pdf
Файл устарел
|
Скачать | 186.7 КБ | |
|
52134-12: Описание типа
2026-52134-12.pdf
Файл устарел
|
Скачать | 169.1 КБ | |
|
52134-12: Методика поверки
МП 58-251-2012
2022-mp52134-12-1.pdf
Файл устарел
|
Скачать | 186.7 КБ | |
|
52134-12: Описание типа
2026-52134-12-1.pdf
|
Скачать | 169.1 КБ | |
|
52134-12: Описание типа
2017-52134-12-1.pdf
|
Скачать | 80.6 КБ | |
|
52134-12: Описание типа
2026-52134-12-2.pdf
|
Скачать | 293.8 КБ | |
|
52134-12: Методика поверки
МП 58-251-2012
2022-mp52134-12-2.pdf
|
Скачать | 186.7 КБ | |
|
52134-12: Методика поверки
МП 34-251-2026
2026-mp52134-12.pdf
|
Скачать | 2.7 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы углерода и серы МЕТЭК-200 (далее - анализаторы) предназначены для экспрессных измерений массовой доли углерода и серы в металлах и сплавах.
Описание
Принцип действия анализаторов основан на сжигании образца в электропечи в токе кислорода и последующем определении содержания газообразных оксидов серы и углерода методом инфракрасной спектроскопии.
Конструктивно анализаторы состоят из электропечи, аналитического блока, содержащего газовые колонки и ИК детекторы, и персонального компьютера с программным обеспечением (далее - ПО) для управления процессами измерений и отображения полученных результатов.
Навеска анализируемого вещества (в диапазоне от 0,1 до 1,5 г) в лодочке для сжигания помещается в электропечь для сжигания в токе кислорода. Углерод и сера, содержащиеся в анализируемой пробе, окисляются до CO, CO2, SO2. Затем выделяющиеся газы транспортируются газом-носителем на детекторы. Детектор обнаруживает газы по изменению поглощения инфракрасного излучения и вырабатывает электрический сигнал, пропорциональный количеству измеряемого газа. Этот сигнал передается на персональный компьютер, где производится его регистрация и расчет массовой доли компонента с учетом массы пробы.
Анализаторы выпускаются трех моделей: МЕТЭК-200.1, МЕТЭК-200.2, МЕТЭК-200, каждая из которых предназначена для измерений содержания соответствующего компонента. Модель МЕТЭК-200.1 предназначена для измерений массовой доли углерода, модель МЕТЭК-200.2 - для измерений массовой доли серы, модель МЕТЭК-200 - для измерений массовых долей углерода и серы.
Анализаторы выпускают в двух исполнениях: исполнение 1 - в виде двух блоков (электропечь и аналитический блок расположены раздельно), исполнение 2 - в виде моноблока (электропечь и аналитический блок объединены в единый корпус).
Анализ выполняется автоматически под управлением ПО. Процесс измерения включает следующие операции: взвешивание образца, размещение его в электропечь, затем автоматическое определение массовой доли серы и углерода с учетом взятой для анализа массы навески. Результаты анализа выводятся на монитор персонального компьютера и могут быть распечатаны.
Корпус анализаторов изготавливают из металла, окрашиваемого в цвета, которые определяет изготовитель.
Каждый экземпляр анализатора имеет серийный номер, расположенный на задней панели анализатора. Серийный номер имеет буквенно-цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид анализаторов представлен на рисунках 1-2. Место нанесения серийного номера представлено на рисунке 3.

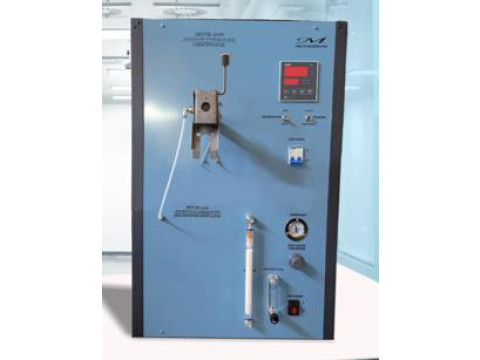

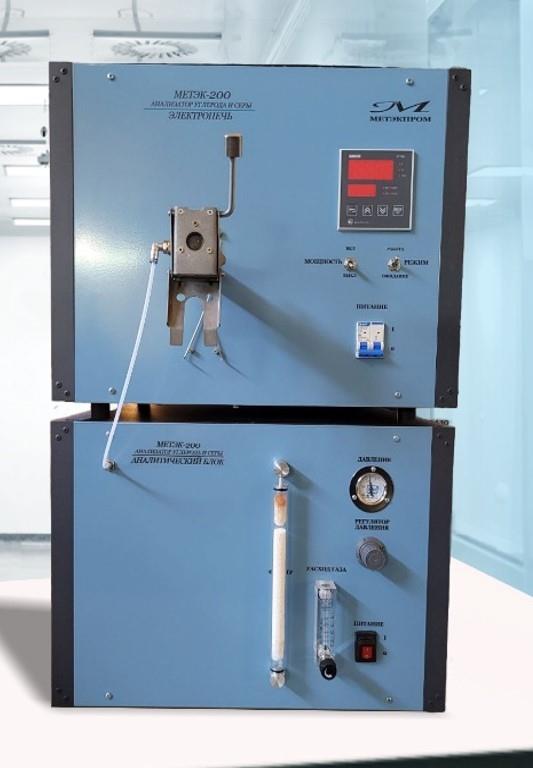

Рисунок 1 - Общий вид анализаторов исполнения 1

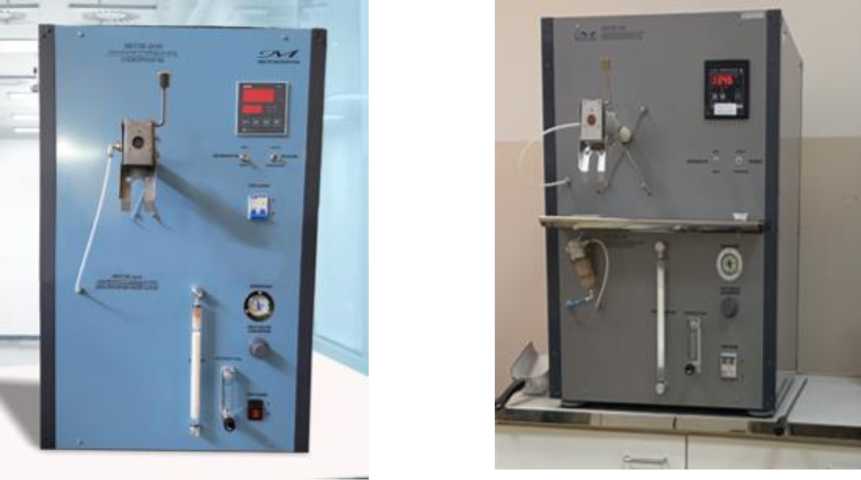

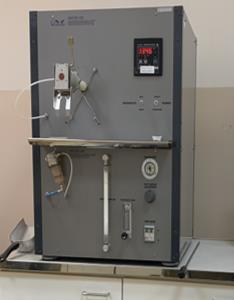

Рисунок 2 - Общий вид анализаторов исполнения 2
Место нанесения серийного номера

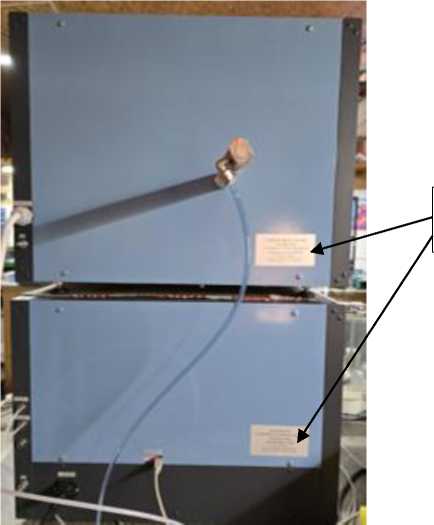

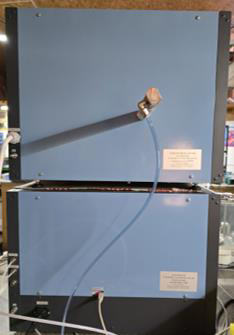

Рисунок 3 - Место нанесения серийного номера на анализаторы
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Программное обеспечение
Анализаторы оснащены ПО, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов, контроль процесса измерений, сохранять результаты измерений и проводить их архивирование.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МЕТЕК Углерод Сера |
|
Номер версии (идентификационный номер) ПО |
7.Х.Х.Х* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
З |
начение для модели | |
|
МЕТЭК-200.1 |
МЕТЭК-200.2 |
МЕТЭК-200 | |
|
Диапазон измерений массовой доли углерода, % |
от 0,005 до 5,0 |
- |
от 0,005 до 5,0 |
|
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерений массовой доли углерода, %, в поддиапазонах измерений: - от 0,005 % до 0,5 % включ. - св. 0,5 % до 2,0 % включ. - св. 2,0 % до 5,0 % включ. |
6,0 3,0 2,0 |
- |
6,0 3,0 2,0 |
|
Пределы допускаемой относительной погрешности измерений массовой доли углерода, %, в поддиапазонах измерений: - от 0,005 % до 0,5 % включ. - св. 0,5 % до 2,0 % включ. - св. 2,0 % до 5,0 % включ. |
±15 ±7,0 ±4,0 |
- |
±15 ±7,0 ±4,0 |
|
Диапазон измерений массовой доли серы, % |
- |
от 0,005 до 0,4 |
от 0,005 до 0,4 |
|
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерений массовой доли серы, %, в поддиапазонах измерений: - от 0,005 % до 0,04 % включ. - св. 0,04 % до 0,1 % включ. - св. 0,1 % до 0,4 % включ. |
- |
6,0 3,0 1,5 |
6,0 3,0 1,5 |
|
Пределы допускаемой относительной погрешности измерений массовой доли серы, %, в поддиапазонах измерений: - от 0,005 % до 0,04 % включ. - св. 0,04 % до 0,1 % включ. - св. 0,1 % до 0,4 % включ. |
- |
±15 ±7,0 ±3,0 |
±15 ±7,0 ±3,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Масса, кг, не более: Исполнение 1: | |
|
- аналитический блок |
20 |
|
- электропечь |
30 |
|
Исполнение 2 |
50 |
|
Габаритные размеры, мм, не более: Исполнение 1: - аналитический блок | |
|
- высота |
400 |
|
- ширина |
550 |
|
- длина |
550 |
|
- электропечь | |
|
- высота |
450 |
|
- ширина |
550 |
|
- длина |
550 |
|
Исполнение 2: | |
|
- высота |
830 |
|
- ширина |
550 |
|
- длина |
550 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +17 до +27 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор углерода и серы |
МЕТЭК-200 |
1 шт. |
|
Весы лабораторные электронные КТ I специальный по ГОСТ OIML R 76-1-2011* |
- |
1 шт. |
|
Принтер* |
- |
1 шт. |
|
Персональный компьютер* |
- |
1 шт. |
|
Программное обеспечение с руководством пользователя |
- |
1 шт. |
|
Руководство по эксплуатации |
ЭАГ 101 УС.00.00.000 РЭ |
1 экз. |
|
Паспорт |
МЕТЭК 201.УС.00.00.000 ПА |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* Поставляются по дополнительному заказу | ||
Сведения о методах измерений
приведены в документе: ЭАГ 101 УС.00.00.000 РЭ «Анализатор углерода и серы МЕТЭК-200.
Руководство по эксплуатации» (раздел 2 «Проведение анализа»).
Нормативные документы
ЭАСУ 001.АГ.00.00.000.01ТУ «Анализатор углерода и серы МЕТЭК-200. Технические условия»
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
