Трансформаторы тока ТГФ-330
| Номер в ГРСИ РФ: | 52262-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
Трансформаторы тока ТГФ-330 (далее ╞ трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления открытых распределительных устройств переменного тока частоты 50 и 60 Гц на номинальное напряжение 330 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52262-12 |
| Действует | по 20.11.2027 |
| Наименование | Трансформаторы тока |
| Модель | ТГФ-330 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2840112d-2728-4d4b-911d-73390b066749 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 26.12.2017 |
| Номер сертификата | 49334 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1178 п. 54 от 26.12.2012 |
Производитель / Заявитель
Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»), г. Санкт-Петербург
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 и МП 52262-12 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 201 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
52262-12: Описание типа
2022-52262-12-1.pdf
|
Скачать | 921 КБ | |
|
52262-12: Методика поверки
2022-mp52262-12-1.pdf
|
Скачать | 2.5 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТГФ-330 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления открытых распределительных устройств переменного тока частоты 50 и 60 Гц на номинальное напряжение 330 кВ.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками (для измерения и защиты). Общий вид трансформаторов представлен на рисунке 1.
Основными составными частями трансформатора являются:
- металлический корпус с мембраной;
- фарфоровая или полимерная покрышка;
- блок вторичных обмоток в экране;
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и коробка выводов.
В коробке вторичных выводов выделены зажимы вторичной обмотки для измерения и коммерческого учета. Зажимы закрыты крышкой, которая может быть опломбирована.
Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки.
Знак поверки в виде пломбы наносится на крышку клеммной коробки вторичных обмоток трансформатора (при выпуске из производства допускается не пломбировать).
Место пломби- 1
рования
____
Место нанесения таблички

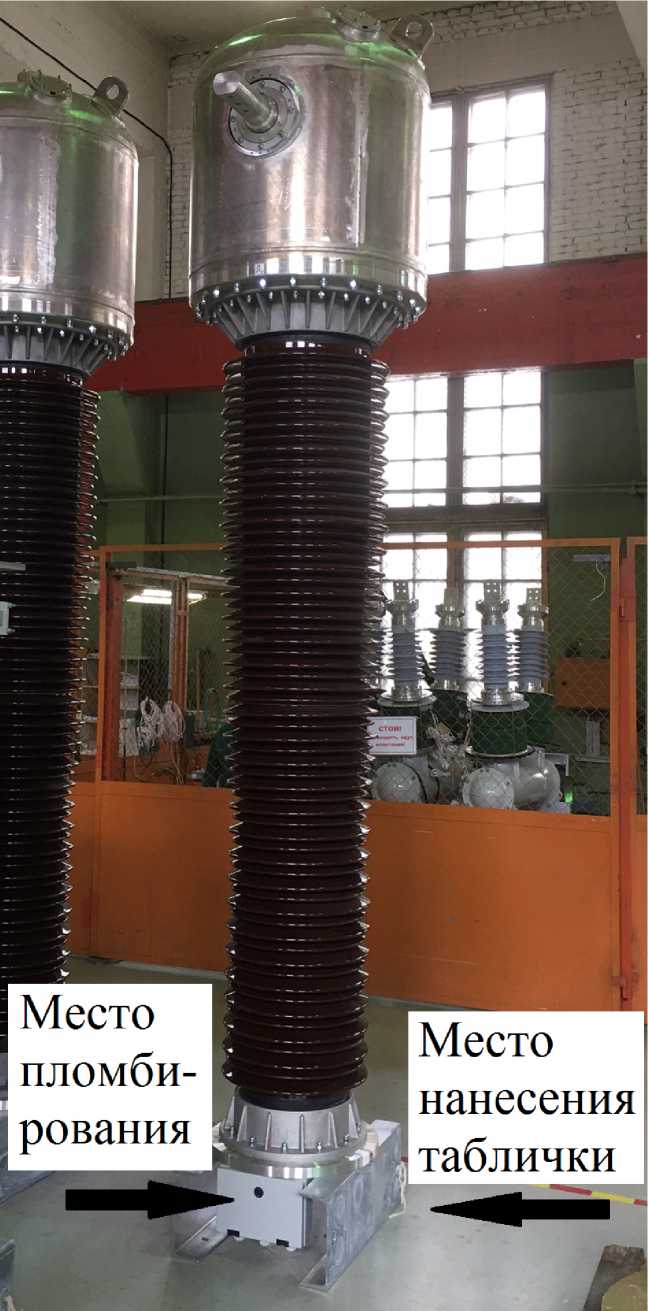

Рисунок 1 - Внешний вид ТГФ-330

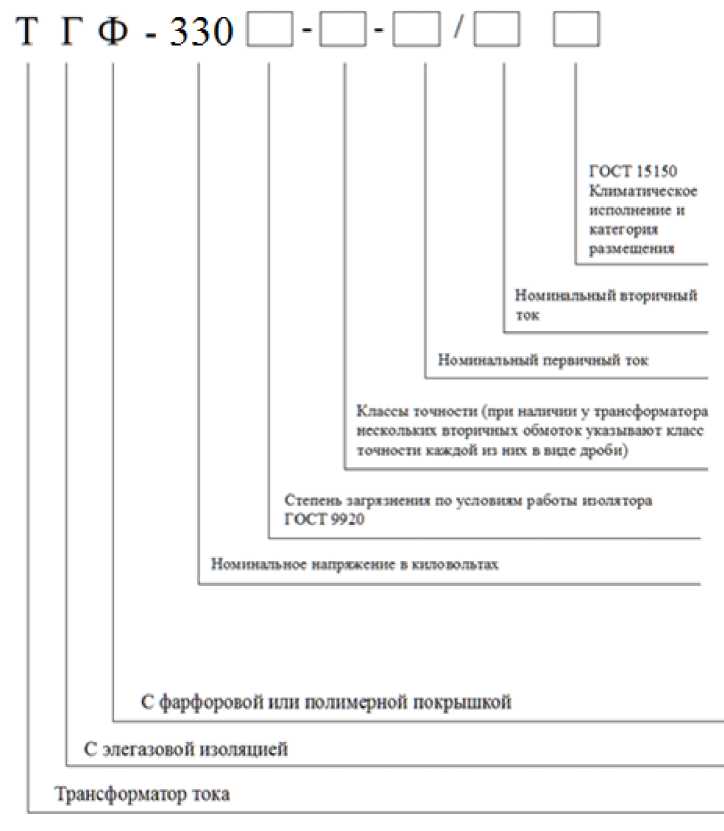

Рисунок 2 - Расшифровка условного обозначения трансформатора
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Номинальное напряжение, кВ |
330 |
|
Наибольшее рабочее напряжение, кВ |
363 |
|
Номинальный первичный ток, А |
от 100 до 3000 |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2015 |
|
Расширенный диапазон первичных токов, % от 11ном1) |
от 0,1 до 200 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Г ц |
50; 60 |
|
Количество вторичных обмоток |
до 8 |
|
Класс точности вторичных обмоток: - для измерений и учета - для защиты |
0,2S; 0,5S; 0,2; 0,5 5Р; 10Р; 5PR; 10PR |
Продолжение таблицы 1
|
Характеристика |
Значение |
|
Номинальная вторичная нагрузка вторичных обмоток с cosф2=0,8, В^А |
от 3 до 1002) |
|
Номинальная вторичная нагрузка вторичных обмоток с cosф2=1,0, ВА |
от 0,5 до 52) |
|
Номинальная предельная кратность вторичных обмоток для защиты, не менее |
от 5 до 60 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более |
от 5 до 30 |
|
Ток термической стойкости, кА |
до 63 |
|
Время протекания тока термической стойкости, с |
2 |
|
Ток электродинамической стойкости, кА |
до 160 |
|
Средняя наработка на отказ, ч, не менее |
400 000 |
|
Срок службы до списания, лет |
40 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1и У1 |
|
Габаритные размеры, мм, не более: - высота - диаметр |
4365 850 |
|
Масса, кг, не более |
1150±115 |
|
Примечания: 1) устанавливается по требованию заказчика для обмоток классов точности 0,2S; 0,5S; 0,2; 0,5: в сторону уменьшения до 0,1 % или в сторону увеличения до 150 % или до 200 % либо совмещенный от 0,1 до 150 %, 200 %; 2) классы точности 0,2S; 0,5S сохраняются от нулевой до номинальной вторичной нагрузки. | |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТГФ-330 |
1 шт. |
|
Комплект ЗИП одиночный |
- |
1 экз. |
|
Комплект ЗИП групповой |
- |
согласно заказу |
|
Комплект ЗИП монтажный |
- |
согласно заказу |
|
Паспорт |
ДУБК.671214.002 ПС |
1 экз. |
|
Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) |
ДУБК.671214.002 РЭ |
1 экз. |
|
Руководство по эксплуатации сигнализатора давления (с партией трансформаторов, поставляемых в один адрес) |
- |
1 экз. |
|
Ведомость комплектов ЗИП |
- |
1 экз. |
Сведения о методах измерений
Методика (методы) измерений приведены в пункте 11 руководства по эксплуатации «Трансформаторы тока ТГФ-330. Руководство по эксплуатации».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 3414-006-00213606-2007 «Трансформаторы тока типа ТГФМ-220 и ТГФ-330. Технические условия».
