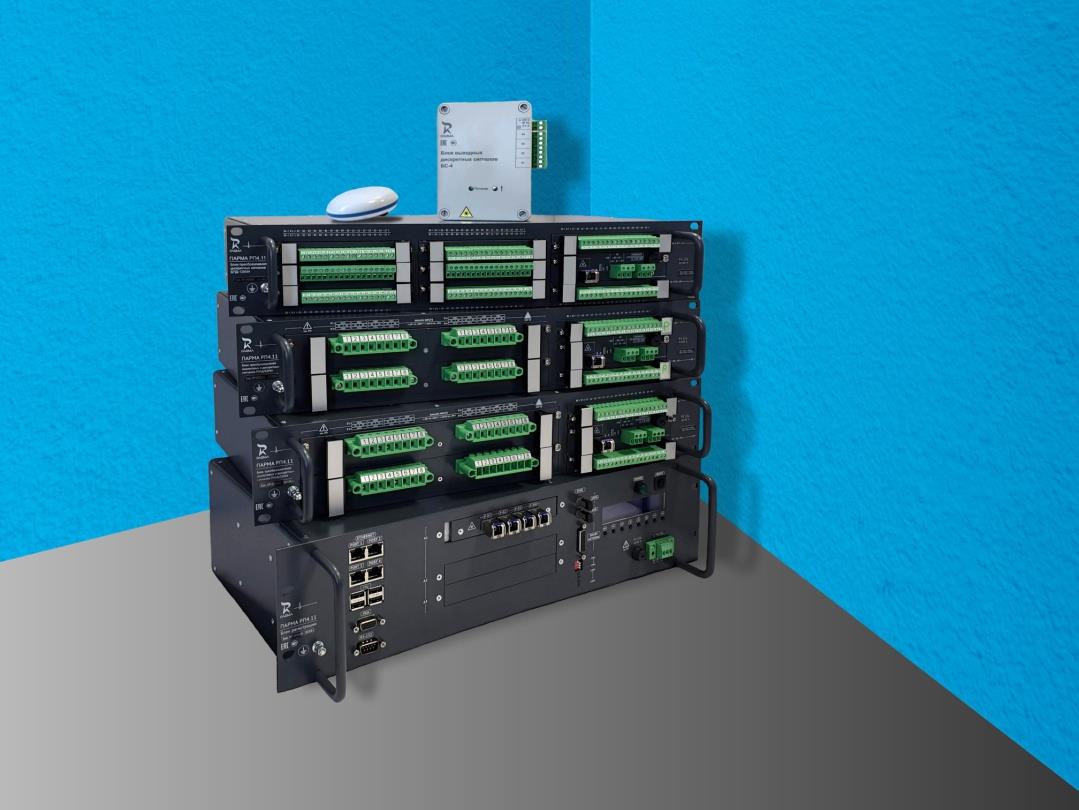

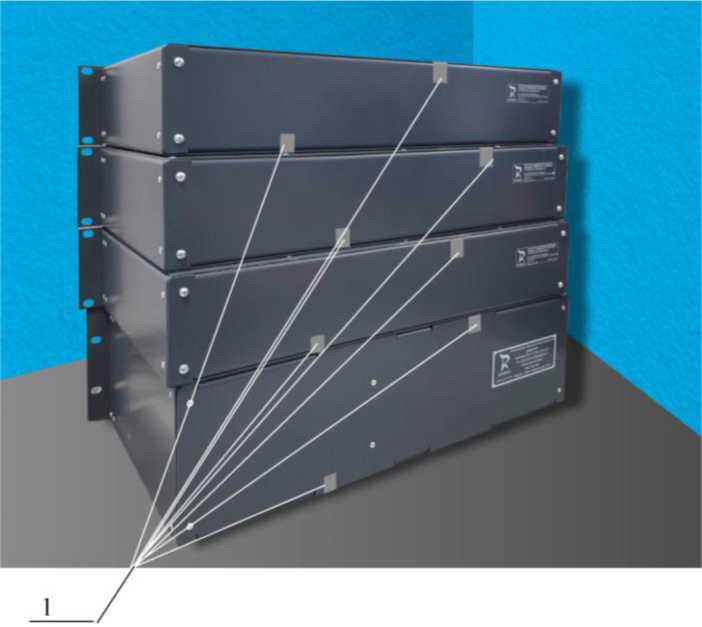

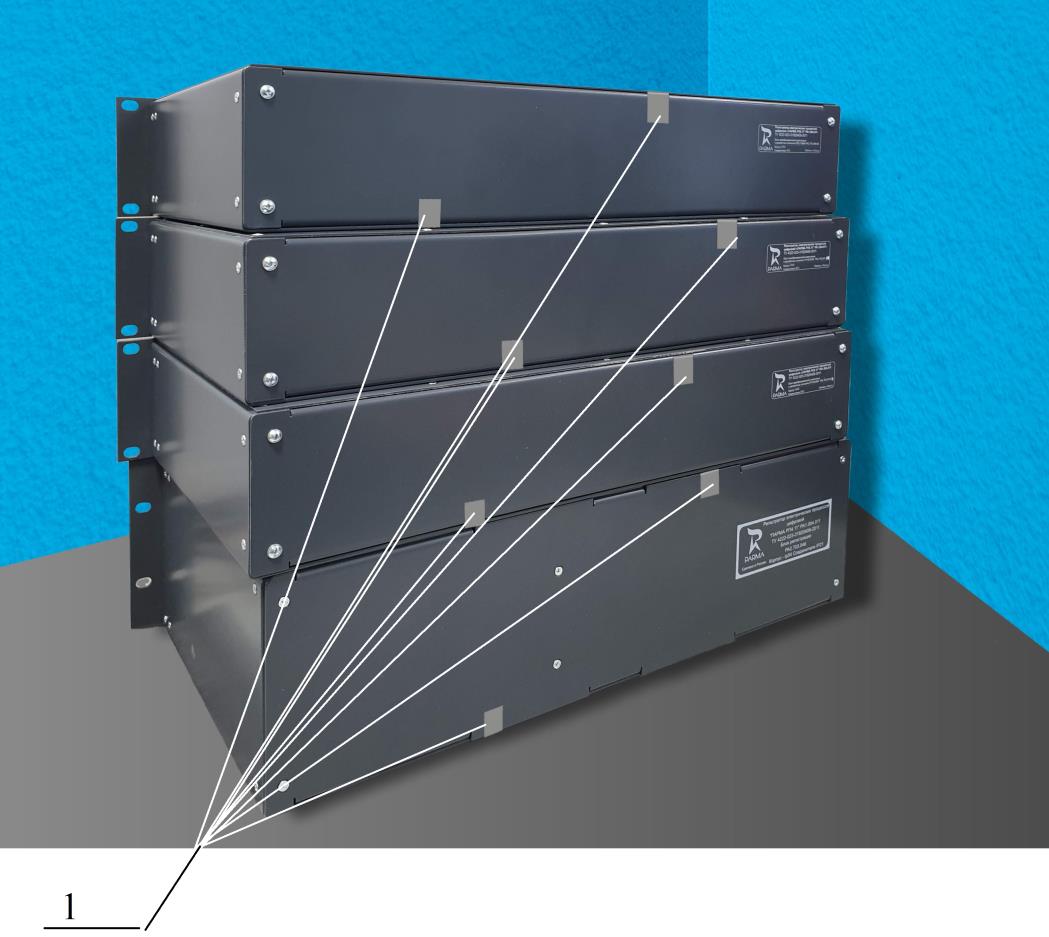

Регистраторы электрических процессов цифровые "ПАРМА РП4.11"

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DODRV

Номер версии (идентификационный номер) ПО

Не ниже v. 7.53.0.40

Цифровой идентификатор ПО

-

Другие идентификационные данные

-

Наименование измеряемой величины

Диапазон измерений

Верхние пределы измерений

Пределы допускаемой погрешности измерения приведенной1), (у) % относительной,(6) % абсолютной (А)

Функции «Измеритель», « Регистратор» и «Самописец»

Напряжение постоянного тока, В

от 1,0-10-3 до 650,0

0,2; 1,0; 20,0; 100,0;

200; 260,0; 420,0;

650,0

6=±[0,5+0,05(Шии—1)]

Действующее значение напряжения переменного тока, В

от 0,7-10—3 до 460,0

0,14; 0,7; 14,0; 70,0;

140,0; 180,0; 300,0;

460,0

6=±[0,5+0,05(Шии-1)]

Сила постоянного тока, А

от 3,50-10-5 до 2,8-10-2

7,0; 28,0

6=±[0,5+0,05(1к/1и-1)]

от 2,8-10—2 до 25,0

0,3; 0,7;2,0; 3,0; 6,0;

8,0; 9,0; 12,0; 16,0;25,0

у = ±1

Действующее значение силы переменного тока, А

от 2,5-10—5 до 2,0-10-2

5,0; 20,0

6=±[0,5+0,05(1к/1и-1)]

от 2,0-10-2 до 200,02)

0,2; 0,5;1,4; 2,0; 4,0;5,0;

6,5; 8,0; 12,0; 20,0; 30,0;

40,0; 60,0; 80,0; 100,0;

150,0; 200,0

у = ±1

Функции « Регистратор» и «Самописец»

Частота переменного тока, Гц

от 40,0 до 65,0

—

А=±0,05 при и>0,Шк, 1>0,11к

Функция «Самописец»

Угол сдвига фаз между напряжением и током одной фазы основной частоты, градус

от 0 до 360

—

Д =±0,5 при и>0,Шк, 1>0,11к

Активная мощность, Вт по фазе (по трем фазам)

от 0 до ик-1к от 0 до Зх(иИк)

Определяется выбранными пределами токов и напряжений

6=±[0,5+0,05(Рк/Ри-1)] при I cos ф | >0,2

Реактивная мощность, вар по фазе (по трем фазам)

от 0 до ик-1к от 0 до Зх(иИк)

6=±[0,5+0,05^к^и-1)] при I sin ф | >0,2

Полная мощность, В •А по фазе

(по трем фазам)

от 0 до ик-1к от 0 до Зх(иИк)

6=±[0,5+0,02^кАи-1)]

Примечания:

- ик (1к) - конечное значение (верхний предел) диапазона измерения напряжения (силы тока),

- ии (1и) - измеренное значение напряжения (силы тока).

- Рк^к) ^к)- конечное значение диапазона измеряемой активной/реактивной/полной мощности;

- Ри (Qii) ^и)- измеренное значение активной/ реактивной/полной мощности;

1) за нормирующее значение принимается конечное значение диапазона измерения;

2) измерение силы тока свыше 30 А, на каналах 40, 60, 80, 100, 150 и 200 по условиям терми

ческой стойкости осуществляется в течение 1 с.

Наименование измеряемой величины

Диапазон измерений

Пределы допускаемой погрешности измерения приведенной1) , (у) % относительной, (6) % абсолютной (А)

Примечание

1

2

3

4

Действующее значение напряжения переменного тока, В

от 0,017 до 140,0 от 0,055 до 460,0

у=±0,015%

при и<0,15ин

6=±0,1%

при и>0,15ин

Действующее значение напряжения прямой последовательности, В

от 0 до 140,0 от 0 до 460,0

у=±0,02%

при и<0,15ин

6=±0,2%

при и>0,15ин

Действующее значение напряжения нулевой последовательности, В

от 0 до 140,0 от 0 до 460,0

у=±0,02%

при и<0,15ин

6=±0,2%

при и>0,15ин

Действующее значение напряжения обратной последовательности, В

от 0 до 140,0 от 0 до 460,0

у=±0,02%

при и<0,15ин

6=±0,2%

при U>0,15 ин

Частота переменного тока, Гц

от 45,0 до 55,0

А=±0,001

при и>0,Шн, 1>0,11н

Действующее значение силы переменного тока, А

от 2,5-10 2 до 6,5

у=±0,02 %

при 1<0,11н

6=±0,2%

при 1>0,11н

Действующее значение тока прямой последовательности, А

от 0 до 6,5

у=±0,03 %

при 1<0,11н

6=±0,3%

при 1>0,11н

Действующее значение тока обратной последовательности, А

от 0 до 6,5

у=±0,03 %

при 1<0,11н

6=±0,3%

при 1>0,11н

Действующее значение тока нулевой последовательности, А

от 0 до 6,5

у=±0,03 %

при 1<0,11н

6=±0,3%

при 1>0,11н

Угол сдвига фаз между напряжениями, градус

от 0 до 360

А=±0,1

при и>0,Шн

Угол сдвига фаз между токами, градус

от 0 до 360

А=±0,1

при 1>0,11н

Угол сдвига фаз между напряжением и током одной фазы основной частоты, градус

от 0 до 360

А=±0,1

при и>0,Шн, 1>0,11н

Фазовый угол2), градус

А=±0,05

при и>0,Шн, 1>0,11н

Активная мощность, Вт по фазе

(по трем фазам)

от 0 до ик-!к от 0 до 3x(Uk 1к)

6=±[0,25+0,02<Рк/Ри-1)] при I cos ф | >0,2

Определяется выбранными пределами токов и напряжений

Активная мощность, Вт прямой, обратной и нулевой последовательности

от 0 до ик-!к

6=±[0,3+0,03<Рк/Ри-1)] при I cos ф | >0,2

Реактивная мощность, вар по фазе (по трем фазам)

от 0 до ик-!к от 0 до 3x(Uk 1к)

6=±[0,25+0,02^№-1)] при I sin ф | >0,2

Наименование измеряемой величины

Диапазон измерений

Пределы допускаемой погрешности измерения приведенной1) , (у) % относительной, (6) % абсолютной (А)

Примечание

1

2

3

4

Реактивная мощность, вар прямой, обратной и нулевой последовательности

от 0 до ик-!к

8=±[0,3+0,03-(О/О-1)] при I sin ф | >0,2

Полная мощность, В-А по фазе (по трем фазам)

от 0 до ик-!к от 0 до 3x(Uk 1к)

6=±[0,2+0,02-(8к/8и-1)]

Полная мощность, В •А прямой обратной и нулевой последовательностей

от 0 до ик-!к

6=±[0,25+0,025^кАи-1)]

Примечания:

- ин - номинальное действующее значение напряжения, определяется выбранным диапазоном измерений 140 В ( для иф/Пмф =57,74/100 B) или 460 ( для иф/Пиф = 220 /380 B)

- 1н - номинальное действующее значение силы тока, определяется выбранным диапазоном измерений 1,4 А (для 1ф = 1 А); или 6,5 А (для 1ф = 5 А);

- Рк^к) (S^- конечное значение диапазона измеряемой активной/реактивной/полной мощности;

- Ри (Qii) ^и)- измеренное значение активной/ реактивной/полной мощности;

1) за нормирующее значение принимается конечное значение диапазона измерения;

2) абсолютный угол синхронизированного вектора, равный углу между основной гармоникой фазного тока (напряжения) и условной косинусоидой промышленной частоты, фаза которой равна нулю при смене секунд всемирного координированного времени.

Наименование измеряемой величины.

Диапазон измерений

Верхние пределы измерений

Пределы допускаемой погрешности измерения приведенной1), (у) % относительной, (6) % абсолютной (А)

1

2

3

4

Функции «Измеритель», « Регистратор» и «Самописец»

Напряжение постоянного тока, В

от -1000,0 до +1000,0

0,2; 1,0; 20,0; 100,0;

200; 260,0; 420,0;

530,0 650,0; 1000,0

у=±0,05 при ии<0,Ьик 6=±0,5 при ии>0,Ьик

Действующее значение напряжения переменного тока, В

от 0,7А0-3 до 1000,0

0,14;0,7;14,0; 70,0;

140,0; 180,0; 300,0;

350.0; 460,0, 1000,0

у=±0,05 при ии<0,Ьик 6=±0,5 при ии>0,Ьик

Сила постоянного тока, А

от -30,0 до +30,0

0,008;0,03; 0,5; 1,0; 2,5; 5,0; 10,0; 16,0 ;20,0; 30,0

у=±0,05 при 1и <0,1-Ik 6=±0,5 при 1и>0,1-1к

Действующее значение силы переменного тока, А

от 2,5-10-5 до 200,02)

0,005; 0,020; 0,350;

0,700; 2,000; 3,500;

7,000; 11,000; 14,000;

35,000; 60,000; 120,000

у=±0,05 при I <0,1- Ik 6=±0,5 при I>0,1-Ik

200,0

у=±0,15 при 1и <0,3-Ik 6=±0,5 при 1и>0,3-1к

Наименование измеряемой величины.

Диапазон измерений

Верхние пределы измерений

Пределы допускаемой погрешности измерения приведенной1), (у) % относительной, (S) % абсолютной (Д)

1

2

3

4

Функции « Регистратор» и «Самописец»

Частота переменного тока, Гц

от 40,0 до 65,0

—

Д=±0,05 при и>0,Шк, 1>0,11к

Функция «Самописец»

Угол сдвига фаз между напряжением (током) и током (напряжением) основной частоты, градус

от 0 до 360

—

Д =±0,5 при и>0,Шк, 1>0,11к

Активная мощность, Вт по фазе, (по трем фазам),

от Uh-Ih до Ur-Ir (от Uh-Ih до 3-(Ur-Ir))

—

6=±[0,5+0,05(Рк/Ри-1)] при I cos ф | >0,2

Реактивная мощность, вар по фазе, (по трем фазам)

от Uh-Ih до Ur-Ir (от Uh-Ih до 3 • (Ur- Ir))

—

6=±[0,5+0,05^к^и-1)] при I sin ф | >0,2

Полная мощность, ВА по фазе, (по трем фазам)

от Uh-Ih до Ur-Ir (от Uh-Ih до 3-(Ur-Ir))

—

6=±[0,5+0,02^к^и-1)]

Примечания:

- ик (1к) - конечное значение (верхний предел) диапазона измерения напряжения (силы тока);

- ии (Хи) - измеренное значение напряжения (силы тока);

- Рк^к) ^к)- конечное значение диапазона измеряемой активной/реактивной/полной мощности;

- Ри (Qu) ^и)- измеренное значение активной/ реактивной/полной мощности;

1) за нормирующее значение принимается конечное значение диапазона измерения;

2) измерение силы тока свыше 30 А, на каналах 40, 60, 80, 100, 150 и 200 по условиям терми

ческой стойкости осуществляется в течение 1 с.

Наименование измеряемой величины

Диапазон измерений

Пределы допускаемой погрешности измерения приведенной1) , (у) % относительной, (6) % абсолютной (Д)

Примечание

1

2

3

4

Напряжение постоянного тока, В

от -0,2 до +0,2 от -1000,0 до +1000,0

у=±0,015

при Uh<0,15Ur

6=±0,1

при Uh>0,15Ur

Действующее значение напряжения переменного тока, В

от 0,021 до 140,000 от 0,069 до 460,0

у=±0,015

при Uh<0,15Uk

6=±0,1

при Uh>0,15Uk

Действующее значение напряжения прямой последо-

от 0,028 до 140,000 от 0,092 до 460,0

у=±0,02

при Uh<0,15Uk

6=±0,2

при Uh>0,15Uk

Наименование измеряемой величины

Диапазон измерений

Пределы допускаемой погрешности измерения приведенной1) , (у) % относительной, (6) % абсолютной (А)

Примечание

1

2

3

4

вательности, В

Действующее значение напряжения нулевой последовательности, В

от 0,028 до 140,000 от 0,092 до 460,0

у=±0,02

при ии<0,15ик

6=±0,2

при ии>0,15ик

Действующее значение напряжения обратной последовательности, В

от 0,028 до 140,000 от 0,092 до 460,0

у=±0,02

при ии<0,15ик

6=±0,2

при ии>0,15ик

Частота переменного тока, Гц

от 45,0 до 55,0

А=±0,001

при ии>0,Шк, 1и>0,11к

Действующее значение силы переменного тока, А

от 0,0004 до 2,0000 от 0,0022 до 11,0000

у=±0,02

при 1и<0,11к

6=±0,2

при 1и>0,11к

Действующее значение тока прямой последовательности, А

от 0,0006 до 2,0000 от 0,0033 до 11,0000

у=±0,03

при 1и<0,11к

6=±0,3

при 1и>0,11к

Действующее значение тока обратной последовательности, А

от 0,0006 до 2,0000 от 0,0033 до 11,0000

у=±0,03

при 1и<0,11к

6=±0,3

при 1и>0,11к

Действующее значение тока нулевой последовательности, А

от 0,0006 до 2,0000 от 0,0033 до 11,0000

у=±0,03

при 1и<0,11к

6=±0,3

при 1и>0,11к

Фазовый угол2), градус

от 0 до 360

А=±0,05

при ии>0,Шн, 1и>0,11н

Угол сдвига фаз между напряжением (током) и током (напряжением) основной частоты, градус

от 0 до 360

Д =±0,1

при ии>0,Шк, 1и>0,11к

Активная мощность, Вт по фазе

(по трем фазам)

от 0 до Ur-Ir (от 0 до 3-(Ur-Ir))

6=±[0,25+0,02х х(Рк/Ри-1)]

при I cos ф | >0,2

Активная мощность , Вт прямой, обратной и нулевой последовательности

от 0 до Ur-Ir

6=±[0,3+0,03х X (Рк/Ри-1)]

при I cos ф | >0,2

Реактивная мощность, вар по фазе (по трем фазам)

от 0 до Ur-Ir (от 0 до 3-(Ur-Ir))

6=±[0,25+0,02х х^№-1)]

при I sin ф | >0,2

Реактивная мощность, вар прямой, обратной и нулевой последовательности

от 0 до Ur-Ir

6=±[0,3+0,03х х(рк/ри-1)]

при I sin ф | >0,2

Полная мощность, В-А по фазе (по трем фазам)

от 0 до Ur-Ir (от 0 до 3-(Ur-Ir))

6=±[0,2+0,02х x(SK/SBr1)]

Полная мощность, В •А прямой обратной и нулевой последовательностей

от Uh-Ih до Ur-Ir

6=±[0,25+0,025х х^кАи-1)]

Наименование измеряемой величины

Диапазон измерений

Пределы допускаемой погрешности измерения приведенной1) , (у) % относительной, (6) % абсолютной (А)

Примечание

1

2

3

4

Примечания:

- ин - номинальное действующее значение напряжения, определяется выбранным диапазоном измерений 140 В ( для иф/Шф =57,74/100 B) или 460 ( для иф/Шф =220/380 B);

- 1н - номинальное действующее значение силы тока, определяется выбранным диапазоном измерений 2 А (для 1ф = 1 А); или 11 А (для 1ф = 5 А);

- ик (1к) Рк (Q^ ^к)- конечное значение (верхний предел) диапазона измерения напряжения (силы тока), активной/реактивной/полной мощности;

- ии (1и), Ри (Qu) ^и)- измеренное значение напряжения (силы тока), активной (реактивной, полной) мощности;

1) за нормирующее значение принимается конечное значение (верхний предел) диапазона измерения;

2) абсолютный угол синхронизированного вектора, равный углу между основной гармоникой фазного тока (напряжения) и условной косинусоидой промышленной частоты, фаза которой равна нулю при смене секунд всемирного координированного времени.

Наименование параметра

Значение

Абсолютная погрешность привязки регистрируемых данных к внешнему источнику синхронизации при осуществлении синхронизации по выделенной линии передачи данных (приемник временной синхронизации ГЛОНАСС/GPS, система приема и передачи сигналов точного времени «ПАРМА РВ9.01», внешний сервер с поддержкой IRIG-B) мкс, не более

±1

Абсолютная погрешность привязки регистрируемых данных к внешнему источнику синхронизации при осуществлении синхронизации по локальной сети Ethernet (сервер NTP/SNTP) мс, не более

±1

Абсолютная погрешность точности хода часов при отсутствии сигнала от внешних источников синхронизаций с/сут, не более

±1

Наименование характеристики

Значение характеристики

Аналоговые входы:

количество регистрируемых аналоговых величин (каналов), шт.

до 176

количество принимаемых SV потоков

до 14

количество сигналов в одном SV потоке

до 8

амплитудное значение регистрируемого напряжения переменного тока, В

- «Исполнение 1»

- «Исполнение 2»

650

1400

Наименование характеристики

Значение характеристики

максимальное значение регистрируемого напряжения постоянного тока, В

- «Исполнение 1»

- «Исполнение 2»

700

1400

максимальное значение регистрируемой силы постоянного тока (длительностью не более 1 с) , А

- «Исполнение 1»

- «Исполнение 2»

250

282

длительность регистрации силы постоянного тока по условиям термической стойкости длительностью не более 1 с

-    «Исполнение 2»

на диапазонах 50, 85, 170 и 282 А

амплитудное значение регистрируемой силы переменного тока (длительностью не более 0,5 с) , А

300

Чувствительность запуска по уровню измеряемых напряжений и сил токов, от предела измеряемой величины, %, не более

±0,5

Чувствительность запуска по уровню измеряемой частоты (отклонения частоты), Гц, не более

±0,005

Чувствительность запуска по уровню действующего значения фазного напряжения симметричных составляющих от установленного значения уставки, %, не более2)

- прямой последовательности

- обратной и нулевой последовательности

±0,5

±1,0

Чувствительность запуска по уровню измеряемых симметричных составляющих действующего значения силы фазного тока от установленного значения уставки, %, не более2)

- прямой последовательности

- обратной и нулевой последовательности

±0,5

±1,0

Формат циклических архивов данных функции «УСВИ»

Соответствует Приложению Н стандарта IEEE Std C37.111-2013

Частота дискретизации измерений, Гц

до 19200

Значения частоты дискретизации, Г ц

1600, 2400, 3200, 4000, 4800, 6400, 9600, 19200

Оцифровка точек аналоговых и дискретных сигналов

синхронная

Темп передачи кадров данных для функции УСВИ, раз в секунду

1, 10, 25, 50 и 100

Скорости передачи данных по каналам локальной сети и сети Ethernet, Мбит/с

10/100/1000

Наименование характеристики

Значение характеристики

Дискретные входы:

количество, дискретных входов в зависимости от входящих в состав блоков, шт.:

- в одном блоке ПУ16/32М4

- в одном блоке БПД-128М4

максимальное количество дискретных входов регистраторов, в составе которого только:

- блоки ПУ16/32М4, шт.

- блоки БПД-128М4, шт.

количество, принимаемых наборов данных GOOSE, шт.

количество принимаемых сигналов в каждом наборе данных GOOSE, шт.

номинальное напряжение постоянного тока, В

напряжение уровень «0», для Uhom, В

- 24, 48, 110 и 220

- 110 и 220

- 48

напряжение уровень «1», для Uhom, В

- 24, 48, 110 и 220

- 110 и 220

- 48

для Uhom=220 В

количество электричества импульса режекции1), мкКл, не менее

напряжение запуска импульса режекции1), В

входное сопротивление при закрытом рабочем состоянии дискретного входа1) , кОм, не более

до 32 (16 или 32) 128 или 16 (32, 48, 64, 80, 96, 112 и 128)

до 352 до 1408 до 32

до 32

24 или 48 или 110 или 220

(0,45-0,55) •Uhom 4) (0,6-0,7) Uhom 4) (0,58-0,67) Uhom 4)

(0,6-0,65) •Uhom 4) (0,72-0,77) Uhom 4)

(0,70-0,77) Uhom 4)

200

143 4)

60

Наименование характеристики

Значение характеристики

Дискретные выходы:

количество реле (НЗ, НО), шт.

4

назначение функций реле

- К1 - НО

Пуск

- К2 - НО

Ошибка синхронизации времени

- КЗ - НЗ

Неисправность

- К4 - НЗ

Неисправность

тип контакта

«сухой контакт»

коммутационная способность, Вт

30

коммутационная износостойкость контактов, число циклов, не менее

10000

- характер нагрузки

активная

- максимальное значение напряжения питания постоян-

ного тока, В

220

-     номинальное значение коммутации контактов релей-

ных выходов, В

250

-    максимальное напряжение коммутации контактов ре-

лейных выходов, В

400

отключающая способность контактов (категория DC1 по ГОСТ 1ЕС 60947-5-1), максимальный коммутируемый ток (максимальная коммутируемая мощность) при напряжении постоянного тока:

- 24 В (24 Вт), А

1,0

- 48 В (28,8 Вт), А

0,6

-  110 В (33 Вт), А

0,3

- 220 В (26,4 Вт), А

0,12

допустимый ток (длительно), А, не более

10

номинальная коммутируемая мощность на переменном токе для резистивной или слабоиндуктивной нагрузки (категория AC1 по ГОСТ

1ЕС 60947-5-1), ВА

2500

номинальная коммутируемая мощность на переменном токе для ин-

дуктивной нагрузки (категория АС15 по ГОСТ 1ЕС 60947-5-1), В^А

500

Продолжительность непрерывной работы регистраторов, час

- в режиме измерения

не ограничена

- в режиме регистрации

зависит от объема накопителя, если не предусмотрена запись по кольцу.

Потребляемая мощность регистраторов, не более:

- блока регистрации «Исполнение 1», В-А (Вт);

100

- блока регистрации «Исполнение 2», В-А (Вт);

40

- блока БС-4, В-А (Вт)

8

- блока ПУ16/32М4 и блока БПД-128М4, В-А (Вт);

40

- блока БПД-128М4 «Исполнение 1», В-А (Вт)

10

Габаритные размеры (длина^ширина^высота), мм, не более

- блок регистрации «Исполнение 1»

479x483x180

- блок регистрации «Исполнение 2» высота 3U

268x483x133

- блок регистрации «Исполнение 2» высота 4U

268x483x178

Наименование характеристики

Значение характеристики

- блоки ПУ-16/32М4 и БПД-128М4 «Исполнение 1»

- блоки ПУ-16/32М4 и БПД-128М4 «Исполнение 2»

- блок БС-4

- приемник временной синхронизации

- шкаф регистраторов

130x290x406 270x485x85 57x109x137 104x104x85 800x800x 2500

Масса, кг, не более

- блок регистрации «Исполнение 1»

- блок регистрации «Исполнения 2»

- блок ПУ-16/32М4 «Исполнение 1» и «Исполнение 2»

- блок БПД-128М4 «Исполнение 1»

- блок БПД-128М4 «Исполнение 2»

- блок БС-4

- приемник временной синхронизации

- шкаф регистраторов

20

4,5 4,5

3,0 4,5 1,0 0,8 300

Электропитание регистраторов

от сети постоянного тока (в зависимости от исполнения), В

от сети переменного тока частотой от 45 до 55 Гц, В допустимый перерыв электропитания, с

от 100 до 300 или от 55 до 132 от 85 до 265

1

Условия эксплуатации:

- рабочий диапазон температур3), °С

- блок регистрации «Исполнение 1»

- блоки ПУ16/32М4, БПД-128М4 «Исполнение 1»

и «Исполнение 2», блок регистрации «Исполнение 2», блок БС-4 и шкаф регистраторов

- приемник временной синхронизации

Предельный диапазон температур транспортирования и хранения, °С

от 0 до +55

от -10 до +55

от -40 до +80

от -50 до +55

Надежность

Средняя наработка на отказ, ч

- регистраторы «Исполнение 1»

- регистраторы «Исполнения 2»

Средний срок службы, при условии замене комплектующих изделий, модулей и устройств, выработавших свой срок службы, лет

Среднее время восстановления работоспособного состояния, после определения неисправности, ч, не более:

- регистраторы «Исполнение 1»

- регистраторы «Исполнения 2» (при наличии дополнительного ЗиП)

125000

130000

30

3

2

Примечания:

1) для регистраторов «Исполнение 2» импульс режекции реализован в блоках ПУ16/32М4 и блоков БПД-128М4, а для регистраторов «Исполнение 1», при условии подключения блока режекции Р-8.

2) для запуска регистраторов по уровню симметричных составляющих действующего значения фазного напряжения (силы тока) прямой, обратной и нулевой последовательности (для трехфазной системы переменного тока) могут быть использованы только каналы с одинаковыми пределами измерений действующего значения напряжения (силы ) переменного тока.

3) при необходимости, по согласованию с заказчиком, для защиты регистраторов от воздействий климатических факторов, отличных от указанных, его размещают в шкафу, в котором дополнительно устанавливается оборудование для обогрева или охлаждения.

Наименование характеристики

Значение характеристики

4) для регистраторов «Исполнение 2» параметры дискретных входов по напряжениям срабатывания и напряжениям возврата, а также по напряжению импульса режекции могут дополнительно изменяться программным способом.

Наименование

Обозначение

Кол-во

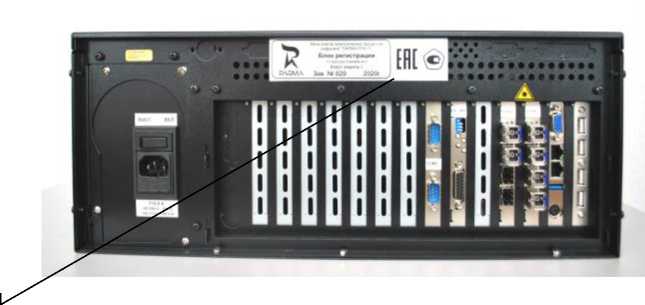

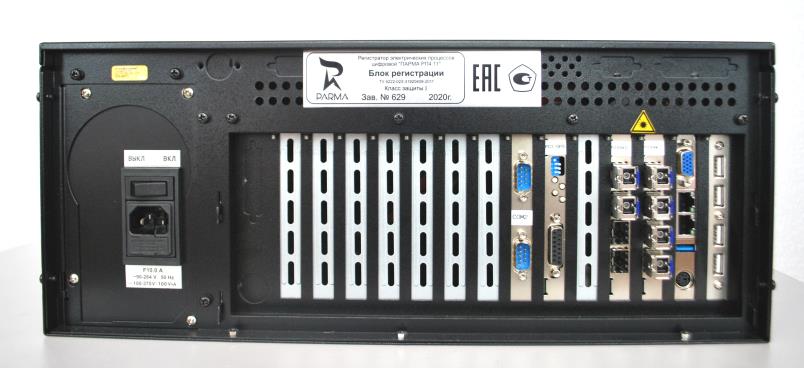

Блок регистрации

РА2.703.046-ХХ1)

1 шт.

Блок ПУ16/32М4

РА2.703.047-ХХ1)

до 11 шт. включи-

Блок БПД-128М4

РА2.703.049-ХХ1)

тельно2)

Блок БС-4

РА2.703.048

1 шт.

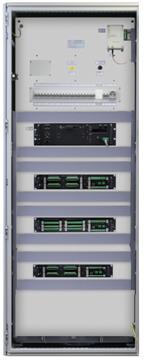

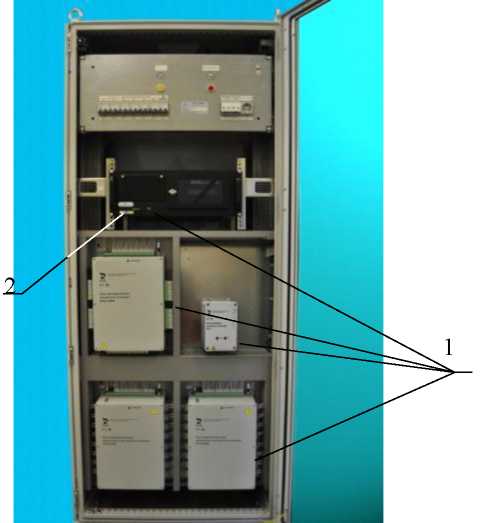

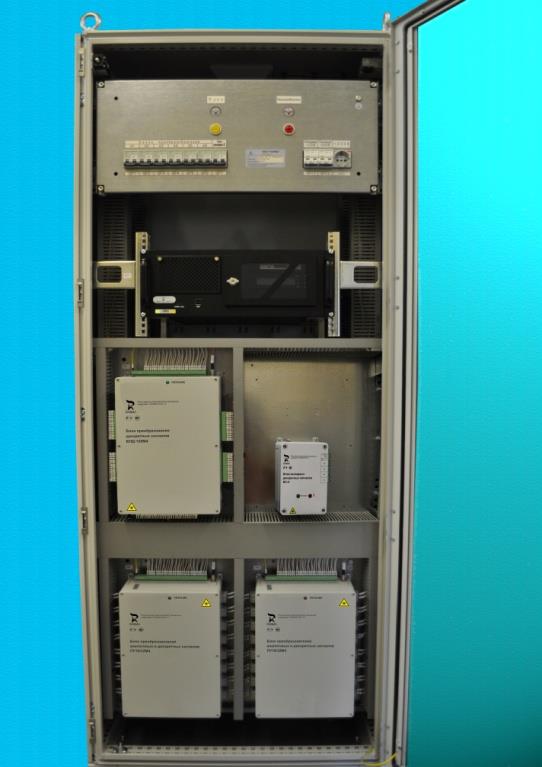

Шкаф 3)

РА2.500.ХХХ

1 шт.

Приемник временной синхронизации ГЛОНАСС/GPS с кабелем3)

—

1 комплект4)

Кабель волоконно-оптический магистральный2)

РА6.560.033-01

1 шт.

Руководство по эксплуатации

РА1.004.011РЭ

1 экз.

Регистраторы электрических процессов цифровой «ПАРМА РП4.11». Формуляр

РА1.004.011ФО

1 экз.

Методика поверки

РА1.004.011МП

1 экз.

Дистрибутивный USB-накопитель с поставляемым ПО и документацией на него

—

1 шт.

Сервисный USB-накопитель

—

1 шт.

Дополнительные принадлежности 5)

—

1 шт.

Комплект системы приема и передачи сигналов точного времени «ПАРМА РВ9.01»3)

—

1 шт.
