Трансформаторы тока LRB -220
| Номер в ГРСИ РФ: | 52799-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", Китай |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52799-13 |
| Действует | по 23.01.2028 |
| Наименование | Трансформаторы тока |
| Модель | LRB -220 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0d0fc0cf-5cd9-09ed-5b96-389081d90b5f |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 28.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 170 п. 25 от 28.02.2013 |
Производитель / Заявитель
Фирма "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", КНР
Китай
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 82 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52799-13: Описание типа
2024-52799-13.pdf
|
Скачать | 130.8 КБ | |
|
52799-13: Методика поверки
2024-mp52799-13.pdf
|
Скачать | 2.8 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока LRB-220 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУЭ в электросетях 220 кВ.
Описание
Трансформаторы сконструированы специально для установки в корпусе КРУЭ и не являются обособленным конструктивным узлом. При этом токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки размещаются на тороидальных сердечниках, которые помещены на цилиндрическое основание. Характеристики каждого сердечника проверяются. Трансформатор тока может иметь от одной до шести вторичных обмоток измерительных и/или защитных. Их количество, размеры и расположение могут варьироваться в зависимости от конкретных требований. Выводы вторичных обмоток присоединены к проходным контактам, смонтированным на клеммной колодке, на боковой поверхности корпуса. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа. Высоковольтная изоляция внутри трансформатора обеспечивается за счет заполнения элегазом. Рабочее давление контролируется датчиком плотности элегаза.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами на таблички технических данных на обмотки трансформаторов методом типографской печати и на таблички технических данных КРУЭ методом лазерной гравировки.
Знак поверки на трансформаторы не наносится.

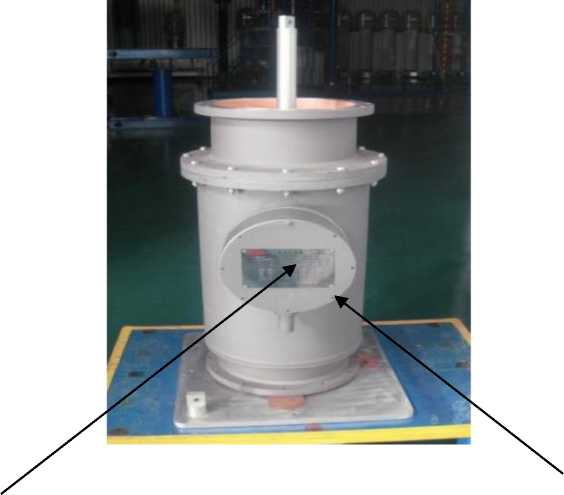

Общий вид трансформаторов и место нанесения заводского номера приведены на рисунке 1.
Место нанесения заводского номера
Место пломбирования
Рисунок 1 - Общий вид трансформаторов с указанием места нанесения заводского номера
Технические характеристики
Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики трансформаторов
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
220 |
|
Наибольшее рабочее напряжение, кВ |
252 |
|
Номинальные первичные токи, А |
от 100 до 4000 |
|
Номинальные вторичные токи, А |
5 и 1 |
|
Номинальная частота, Гц |
50; 60 |
|
Номинальные вторичные нагрузки с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А: - обмотки для измерений - обмотки для защиты |
5; 10; 15; 20; 30; 40; 50 5; 10; 15; 20; 30; 40; 50 |
|
Класс точности по ГОСТ 7746-2015 Класс точности по ГОСТ Р МЭК 61869-2-2015 |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5Р; 10Р; 5PR; 10PR |
|
Номинальная предельная кратность вторичных обмоток для защиты |
10-60 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений |
5-10 |
Таблица 2 - Технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Габаритные размеры (ШхДхВ), мм |
от 650x0500x1100 до 750x0600x1300 |
|
Масса, кг, не более |
300 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ4 в диапазоне от минус 30 0С до плюс 45 0С |
|
Средняя наработка до отказа, ч, не менее |
262 800 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.
Комплектность
Комплект поставки анализаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
LRB-220 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 Руководства по эксплуатации «Трансформаторы тока LRB-220 в составе КРУЭ» фирмы Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
