Вакуумметры показывающие PI 50
| Номер в ГРСИ РФ: | 52830-13 |
|---|---|
| Производитель / заявитель: | Фирма "ETTORE CELLA S.p.a.", Италия |
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52830-13 | |||||||||||||||
| Наименование | Вакуумметры показывающие | |||||||||||||||
| Модель | PI 50 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4463e475-cbe1-7025-c9eb-5f755b8a65cb | |||||||||||||||
| Испытания |
|
|||||||||||||||
| Год регистрации | 2013 | |||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Италия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 167 п. 18 от 27.02.2013 |
Производитель / Заявитель
Фирма "ETTORE CELLA S.p.a.", ИТАЛИЯ
Италия
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52830-13: Описание типа
2013-52830-13.pdf
|
Скачать | 89.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Вакуумметры показывающие PI 50 (далее - вакуумметры) предназначены для измерений избыточного давления жидкости и газа на Адлерской ТЭС.
Описание
Принцип действия вакуумметров основан на уравновешивании измеряемого давления силой упругой деформации мембранной коробки. Под воздействием измеряемого давления торцевая часть мембранной коробки перемещается и через передаточный механизм приводит стрелку вакуумметра во вращательное движение относительно шкалы.

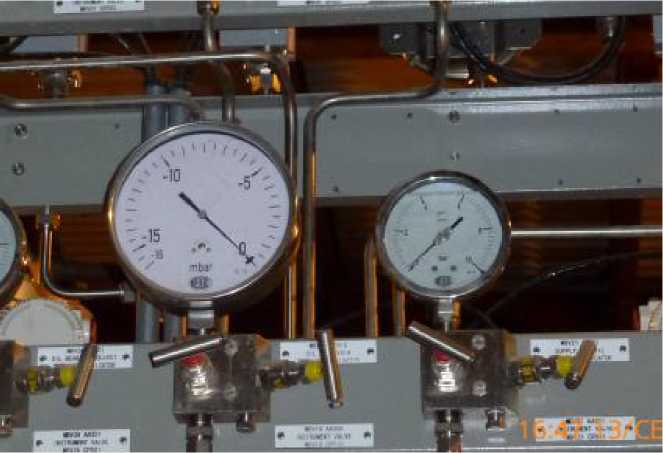

Рис. 1. Общий вид вакуумметра.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений давления, мбар (кПа) |
от минус 16 до 0 (от минус 1,6 до 0) |
|
Пределы допускаемой основной приведенной погрешности, % |
± 1,6 |
|
Вариация, %, не более |
1,6 |
|
Температура окружающей среды, °С |
от плюс 5 до плюс 40 |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, % 10 °С |
± 0,8 |
|
Г абаритные размеры, мм, (диаметр, глубина) |
0 160, 83 |
|
Масса, кг, не более |
0,8 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом наклейки.
Комплектность
|
Вакуумметры показывающие PI 50 зав. №№: 11MBV10CP510, 12MBV10CP510, 21MBV10CP510, 22MBV10CP510 |
4 шт. |
|
Паспорт |
4 шт. |
Поверка
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие».
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
3. МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие».
4. Техническая документация «ETTORE CELLA SpA», Италия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
