Анализатор давления насыщенных паров MINIVAP LPG
| Номер в ГРСИ РФ: | 52868-13 |
|---|---|
| Производитель / заявитель: | Фирма "Grabner Instruments Messtechnik GmbH", Австрия |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52868-13 | ||||||
| Наименование | Анализатор давления насыщенных паров | ||||||
| Модель | MINIVAP LPG | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 12964357-980d-1e68-e647-2b089cfd1749 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Австрия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 200 п. 01 от 05.03.2013 |
Производитель / Заявитель
Фирма "Grabner Instruments Messtechnik Nfg. Ges.m.b.H.", АВСТРИЯ
Австрия
Поверка
| Методика поверки / информация о поверке | МП 231-0020-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
52868-13: Описание типа
2013-52868-13.pdf
|
Скачать | 78.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализатор давления насыщенных паров MINIVAP LPG (далее по тексту - анализатор) предназначен для измерений давления паров сжиженного нефтяного газа.
Описание
Принцип действия анализатора заключается в измерении давления паров пробы, которая всасывается поршнем в герметичную термостатированную измерительную камеру. В зависимости от положения поршня в камере можно создавать различное соотношение объемов паровой и жидкой фаз. С помощью термостата в измерительной камере анализатора создается и поддерживается заданная температура, значение которой регулируется с помощью термоэлектрического модуля и контролируется по показаниям датчика температуры. Давление измеряется встроенным в поршень пьезорезистивным датчиком. После установления равновесия температуры и давления производится измерение давления насыщенных паров исследуемого вещества. При измерениях соотношение объемов пар-жидкость выбирается в соответствии с требованиями ASTM D 6378 "Стандартный тест-метод для определения давления насыщенных паров (VPx) нефтепродуктов, углеводородов и смесей углеводородов с оксигенатами (метод тройного расширения)" и стандарту ASTM D 1267 «Определение давления паров сжиженных нефтяных газов (LPG метод)».
Анализатор оснащен интерфейсом RS 232 для передачи результатов на принтер или компьютер и встроенным процессором для хранения полученных данных с целью их последующей распечатки.
Основные узлы анализатора: измерительная камера с поршнем, датчики давления и температуры, термоэлектрический модуль, устройство отбора проб, приемный контейнер, буквенно-цифровой дисплей и встроенное программное обеспечение размещены в общем металлическом корпусе. Управление работой анализатора осуществляется с помощью органов управления, расположенных на передней панели корпуса.
Внешний вид анализатора приведен на рисунке 1.

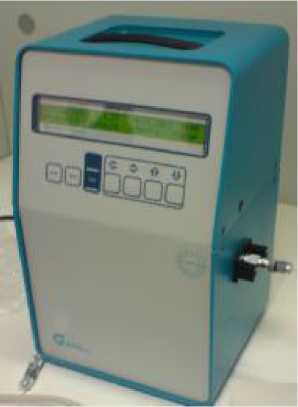

Рисунок 1 - Анализатор давления насыщенных паров MINIVAP LPG
Программное обеспечение
Анализатор имеет встроенное программное обеспечение, разработанное изготовителем специально для решения задач управления работой анализатора. ПО выполняет следующие функции: выбор метода измерений, единицы измерений давления и температуры, языка интерфейса, установка даты и времени, управление работой анализатора, прием, обработка и отображение измерительной информации, автоматическая диагностика состояний анализатора, сохранение и распечатка результатов измерений.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО анализатора MINIVAP LPG |
- |
1.23 |
_ |
_ |
Влияние встроенного программного обеспечения анализатора учтено при нормировании метрологических характеристик. Информация о версии ПО доступна через меню анализатора.
Анализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон показаний, кПа |
от 0 до 2000 |
|
Диапазон измерений, кПа |
от 8 до 115 |
|
Пределы допускаемой относительной погрешности измерений, % • в диапазоне от 8 до 12 кПа • в остальном диапазоне измерений |
±10 ±5 |
|
Диапазон показаний температуры, oC |
от 5 до 70 |
|
Потребляемая мощность, В •А, не более |
240 |
|
Напряжение питающей сети, В |
+22 220+22 —33 |
|
Частота питающей сети, Гц |
50±1 |
|
Габаритные размеры (даинахвысотахширина), мм, не более |
196x315x175 |
|
Масса, кг, не более |
8 |
|
Средняя наработка до метрологического отказа, ч |
10000 |
|
Средний срок службы, лет |
10 |
Условия эксплуатации:
• диапазон рабочих температур окружающего воздуха, °С от 15 до 35
• относительная влажность воздуха (без конденсации), %, не более 80
• атмосферное давление, кПа от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации. На лицевую панель корпуса анализатора знак наносится в виде наклейки или другим методом.
Комплектность
|
Наименование |
Обозначение |
Кол-во |
|
Анализатор MINIVAP LPG |
1 шт. | |
|
Трубка ввода с соединителем |
ССА220-100-00 |
1 шт. |
|
Шланг вакуумный 6/4 мм со стандартным вакуумным соединителем |
ССА100-411-00 |
1 шт. |
|
Фильтр металлический 10 мкм |
ССА100-600-00 |
10 шт. |
|
Масло для поршня |
ССА210-207-00 |
100 мл |
|
Шприц 2 мл |
ССА 100-420-00 |
1 шт. |
|
Кабель электропитания |
А1000-998(9)-00 |
1 шт. |
|
Кабель для подключения интерфейсу RS 232 |
А1000-110-00 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки МП 231-0020-2012 |
1 экз. |
Поверка
осуществляется по методике поверки МП 231-0020-2012 «Анализатор давления насыщенных паров MINIVAP LPG. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в ноябре 2012 г.
Основное средство поверки: стандартные образцы (ГСО) абсолютного давления насыщенных паров нефтепродуктов АДНП-10, АДНП-20, АДНП-30, АДНП-40, АДНП-50, АДНП-100, номера в Госреестре ГСО 8536-2004, ГСО 8537-2004, ГСО 8538-2004, ГСО 8539-2004, ГСО 85402004, ГСО 8541-2004 соответственно. Границы относительной погрешности АДНП-10 ±4 %, остальных ГСО ±2,5 % при Р=0,95.
Сведения о методах измерений
Сведения о методе измерений приведены в документе «Анализатор давления насыщенных паров MINIVAP LPG. Руководство по эксплуатации».
Нормативные документы
Техническая документация изготовителя.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
