Расходомеры магнитные ИРМУ-1

Назначение

Расходомеры магнитные ИРМУ-1 (далее - расходомеры) предназначены для непрерывного автоматического дистанционного измерения расхода жидкого натрия.

Описание

Расходомеры состоят из двух блоков: первичного преобразователя ПП и электронного преобразователя ЭП.

Принцип действия расходомеров основан на явлении электромагнитной индукции.

При прохождении электропроводящей жидкости через магнитное поле в ней, как в движущемся проводнике, наводится электродвижущая сила (ЭДС), пропорциональная средней скорости жидкости. ЭДС снимается двумя электродами, расположенными диаметрально противоположно в поперечном сечении трубы первичного преобразователя (ПП). Сигнал от ПП подается на вход электронного преобразователя (ЭП), обеспечивающего его дальнейшую обработку.

В зависимости от диаметра условного прохода (Ду) расходомеры имеют четыре исполнения: ИРМУ-1-25, ИРМУ-1-40, ИРМУ-1-80, ИРМУ-1-100. В соответствии с этим первичный преобразователь имеет также четыре исполнения: ДРМ-25, ДРМ-40, ДРМ-80, ДРМ-100.

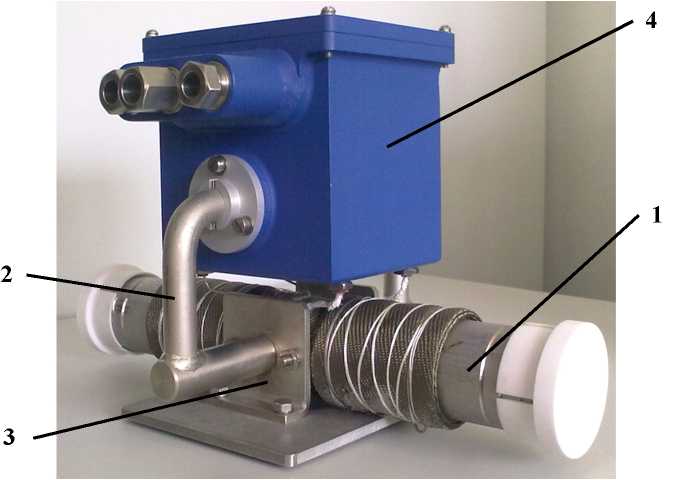

На рисунке 1 показан ПП с диаметром условного прохода (Ду) 40 мм. ПП имеет трубу 1, выполненную из стали марки 09Х18Н9, к трубе прикреплен индуктор, создающий магнитное поле в канале трубы. Индуктор состоит из магнитопровода 2 с полюсными наконечниками 3 и индукционной катушки, расположенной внутри корпуса 4. Внутри корпуса имеется также клеммная колодка, к которой подведены проводники от индукционной катушки и двух электродов, приваренных к наружной поверхности трубы.

Рисунок 1. Расходомер магнитный ИРМУ-1.

ПП с диаметром условного прохода Ду 40

ЭП представляет собой электронный блок, выполненный на базе микроконтроллера, осуществляющий питание индуктора ПП импульсным низкочастотным током, а также выполняющий преобразование напряжения с электродов ПП в информацию о расходе измеряемой среды. ЭП имеет два исполнения: ЭРМ - для установки в шкаф (на панели) и ЭРМ-600 - для установки на щит.

Контроллер ЭП обеспечивает также передачу на жидкокристаллический индикатор информации о текущем значении расхода, о наличии и типах ошибок в работе ПП и ЭП, работе кнопок управления. Кроме этого, ЭП выполняет функции самоконтроля, кодирования сигналов и передачу их по линии связи в систему управления верхнего уровня.

Контролируются следующие возможные ошибки и неисправности рабочего режима:

- неисправности в цепях питания индуктора;

- пониженное сетевое питание ЭП;

- контроль значения расхода меньше 1 % от максимального значения;

- контроль значения расхода больше максимального значения;

- проверку кода CRC при работе с контроллером верхнего уровня;

- неисправность микросхемы аналого-цифрового преобразования ЭП.

Соответствующее сообщение о наличии ошибки или неисправности выводится на индикатор; при наличии какой-либо ошибки загорается светодиод "ОШИБКА", при нормальной работе светодиод "ОШИБКА" гаснет и загорается светодиод "НОРМА".

Расходомер имеет:

- аналоговый выходной сигнал постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом, пропорциональный значению измеряемого расхода в диапазоне (0..100) %, и интерфейс RS-485;

- цифровую индикацию измеряемого расхода на индикаторном табло в диапазоне измерений (0..100) %.

Э П пломбируется от несанкционированного доступа мастикой битумной № 1 по ГОСТ 18680-73 в местах, обозначенных цифрой 1 на рисунке 2 и 3.

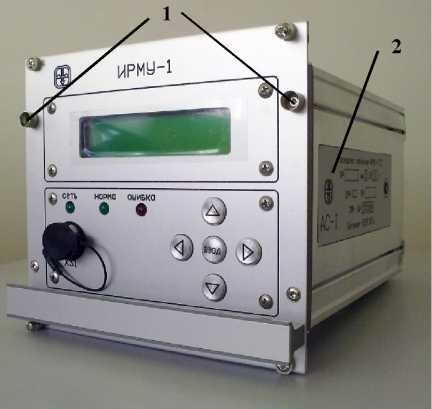

Рисунок 2. ЭП типа ЭРМ.

Общий вид ЭП с указанием мест пломбировки и нанесения наклеек

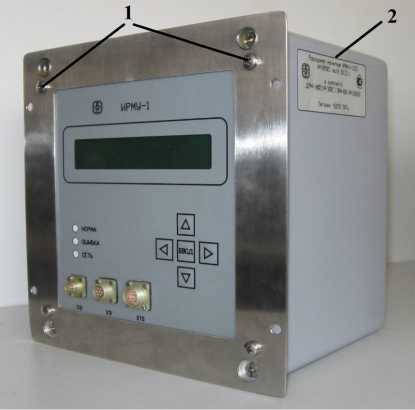

Рисунок 3. ЭП типа ЭРМ-600.

Общий вид ЭП с указанием мест пломбировки и нанесения наклеек

На левой боковой стороне корпуса размещается наклейка 2 с указанием:

- товарного знака предприятия-изготовителя;

- наименования расходомера;

- номера ЭП;

- знака утверждения типа;

- номера ПП, с которым комплектуется ЭП;

- напряжения и частоты питания;

- АС-1.

Программное обеспечение

Программное обеспечение расходомера является встроенным, все программное обеспечение рассматривается как метрологически значимое.

Программное обеспечение состоит из двух частей: ПО ИРМУ-1-100 предназначено для ЭП ЭРМ-600, ПО ИРМУ-1 - для ЭП ЭРМ.

Уровень защиты от непреднамеренных и преднамеренных изменений обеспечивается:

- пломбированием разборных частей корпуса электронных преобразователей (ЭП) ЭРМ и ЭРМ-600, блокирующим доступ к внутреннему соединителю, который используется при программировании микроконтроллера ЭП ЭРМ и ЭРМ-600;

- пломбированием технологического соединителя на передней панели ЭП ЭРМ и ЭРМ-600;

- отсутствием возможности воздействия на программное обеспечение, связанное с метрологическими характеристиками и функционированием расходомера, со стороны внешнего контроллера верхнего уровня по интерфейсу RS-485 (любая технологическая программа потребителя, инсталлированная в контроллер высшего уровня, допускает только считывание транслируемой информации).

Идентификационные параметры программного обеспечения расходомеров магнитных ИРМУ-1 для ЭП типа ЭРМ-600 и ЭРМ приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - "С".

Технические характеристики

Знак утверждения типа

наносится методом наклейки на корпус электронного преобразователя и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Сведения о методах измерений

изложены в руководстве по эксплуатации СИКТ.407211.004 РЭ.

Нормативные документы

ТУ 4213-219-00229792-2010 «Расходомеры магнитные ИРМУ-1. Технические условия».
