Твердомеры Виккерса ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A

Назначение

Твердомеры Виккерса ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Виккерса.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Принцип действия основан на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.

Твердомеры поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. Окуляр имеет увеличение 10. В стандартной поставке твердомер комплектуется наконечником Виккерса и одним объективом, обеспечивающим общее увеличение 200.

Твердомеры выпускаются в модификациях ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50M, ZHV 50-S, ZHV 50-A. Модификации отличаются диапазоном прикладываемых нагрузок и степенью автоматизации процесса измерений. Различия между модификациями твердомеров приведены в таблице 1.

Таблица 1

Внешний вид твердомеров приведён на рисунке 1.

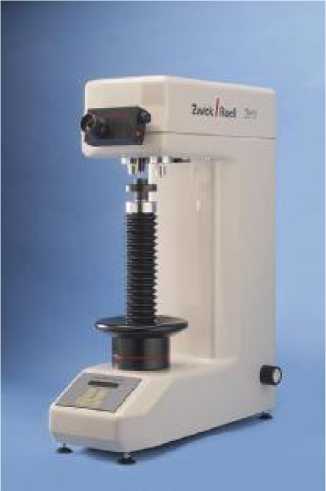

Рис.1 Внешний вид твердомеров Виккерса ZHV 30 и ZHV 50.

Места нанесения пломб и знака утверждения типа приведены на рисунке 2.

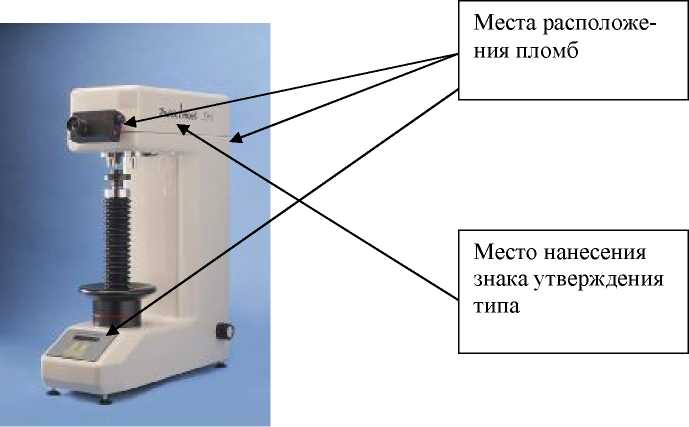

Рисунок 2 - Места расположения пломб и место нанесения знака утверждения типа.

Программное обеспечение

Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла Виккерса, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Оно организовано в виде меню, которое позволяет выбрать необходимое испытание из списка, запустить это испытание на выполнение. ПО имеет опции статистической обработки результатов измерений. Прямого доступа к ПО нет.

Твердомеры ZHV 30-S, ZHV 30-A, ZHV 50-S, ZHV 50-A могут функционировать под управлением вынесенного персонального компьютера с специальным ПО. Специальное ПО для вынесенного компьютера поддерживает все функции встроенного ПО в расширенном варианте. Идентификационные признаки ПО приведены в таблице2.

Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.

Технические характеристики

Диапазон измерений твердости, HV............................................................................. от 50 до 1500.

Испытательные нагрузки, Н ......................................................................1,961; 4,903; 9,807; 29,42;

...........................................................................................................49,03; 98,07; 196,1; 294,2;490,3.

Диапазоны испытательных нагрузок в зависимости от модификации

ZHV 30 - от 1,961 до 294,2 Н (кроме нагрузки 196,1 Н),

ZHV 50 - от 9,807 до 490,3 Н.

Пределы допускаемой относительной погрешности нагрузок, %...........................................±1,5.

Пределы допускаемой абсолютной погрешности по шкалам Виккерса приведены в таблице3.

Таблица 3

Рабочие условия эксплуатации: температура воздуха, оС .................................................................................. от 10 до 35;

относительная влажность воздуха, %............................................................. от 35 до 85.

Питание:             напряжение, В .........................................................110±10 или 230±10;

частота, Гц............................................................................ от 50 до 60.

Рабочее пространство: по горизонтали, мм

по вертикали, мм

Габаритные размеры: (длинахширинахвысота), мм, не более: .............................700 х348х782.

Масса, кг, не более

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации ZHV 30/50 - 01РЭ типографским или иным способом.

Комплектность

Комплект поставки включает:

твердомер ZHV 30-M (ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A)............

.......................................................................................... -1  шт. (в зависимости от заказа)

наконечник с алмазной пирамидой Виккерса............................................................-1 шт.

плоский рабочий столик 080 мм................................................................................-1 шт.

коробка с принадлежностями.....................................................................................-1 шт.

руководство по эксплуатации ZHV 30/50 - 01РЭ ......................................................-1 экз.

Поверка

осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

Сведения о методах измерений

Методики измерений приведены в документе «Твердомеры Виккерса ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A. Руководство по эксплуатации». ZHV 30/50 - 01РЭ».

Нормативные документы

ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

Техническая документация фирмы изготовителя.
