Комплекс измерительный сканирующий Trimble MX8
| Номер в ГРСИ РФ: | 53101-13 |
|---|---|
| Производитель / заявитель: | Фирма "Trimble Canada Inc.", Канада |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 53101-13 | ||||||
| Наименование | Комплекс измерительный сканирующий | ||||||
| Модель | Trimble MX8 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 44b2c4f7-a0ae-fa29-2a18-293a83d87612 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Канада |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 336 п. 05 от 02.04.2013 |
Производитель / Заявитель
Фирма "Trimble Canada Inc.", КАНАДА
Канада
Поверка
| Методика поверки / информация о поверке | МП РТ 1824-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53101-13: Описание типа
2013-53101-13.pdf
|
Скачать | 154.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплекс измерительный сканирующий Trimble MX8 (далее - комплекс МХ8) предназначен для измерений плановых координат и высот точек земной поверхности, инженерных объектов и сооружений.
Описание
Принцип действия комплекса МХ8 реализует линейно-угловой метод измерения координат точек в пространстве.
Конструктивно комплекс МХ8 состоит из блока измерительных датчиков, вычислительного блока и блока управления, установленных на автомобиле.
Блок измерительных датчиков представляет собой корпус, вмещающий 2 лазерных сканера, 4 цифровые видеокамеры, GPS аппаратуру и гироскопический модуль.
Лазерный сканер, основой которого является высокочастотный импульсный дальномер, измеряет расстояния до сканируемых точек.
Видеокамеры позволяют производить захват измеряемых объектов и обеспечивают визуализацию перемещения комплекса МХ8 по маршруту.
GPS аппаратура и гироскопический модуль определяют местоположение комплекса МХ8.
Вычислительный блок, в основе которого находится управляющий компьютер, размещен в жестком каркасе (приборная стойка) и закреплен внутри салона автомобиля к днищу в отдельной секции. Измерительная информация (расстояние до измеряемой точки, углы пространственной ориентации и текущие координаты комплекса МХ8) записывается на запоминающее устройство, состоящее из четырех сменных жестких дисков.
Блок управления (рабочее место оператора) включает два контрольных монитора с клавиатурой.
Измерение комплексом МХ8 осуществляется при движении автомобиля. Измерительная информация обрабатывается специальным программным обеспечением. В результате обработки, на экране монитора отображается цифровая модель сканированного объекта, состоящая из точек с известными координатами. Результаты измерений комплекса МХ8 представляются в пространственной и локальных топоцентрических (местных) системах координат на территории Москвы и Московской области, которые поддерживаются системой измерительной - сетью опорной базисной активной «СНГО Москвы» (Регистрационный № 51471-12).
Электропитание комплекса МХ8 осуществляется от бортовой сети автомобиля, используя инвертор (преобразователь напряжения). При необходимости, подключается блок резервных аккумуляторов.
В эксплуатации, конструкция комплекса МХ8 не предусматривает механических и электронных внешних регулировок. Ограничение доступа к внутренним регулировочным узлам обеспечивается пломбировочной наклейкой на разъединяемых частях корпуса блока измерительных датчиков.
Общий вид комплекса МХ8, составляющих блоков, место нанесения знака об утверждении типа и место пломбировки представлены на рисунке 1.
Общий вид комплекса Trimble MX8

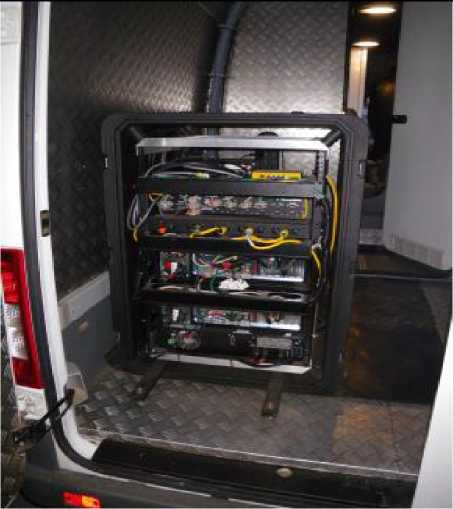

Вычислительный блок

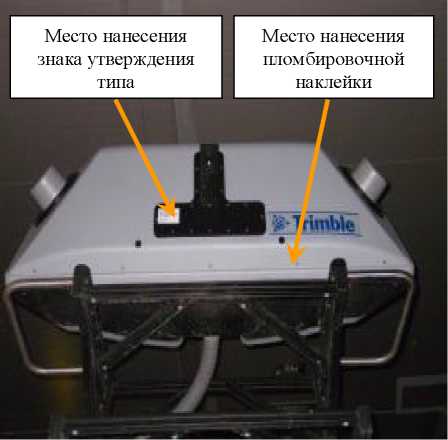

Блок измерительных датчиков
Блок управления (рабочее место оператора)
Рисунок 1
Программное обеспечение
Комплекс МХ8 поставляется с модульным программным обеспечением, идентификационные данные, которого приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программмного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Аппаратно-встроенное ПО LV POSView |
LV POSView |
3.20 |
ED3FE8E8 |
Вычисление контрольной суммы по алгоритму CRC32 |
|
Аппаратно-встроенное ПО Trimble Trident Capture 2010 for Imaging |
Trimble Trident Capture 2010 for Imaging |
4.6.0 (Build 130) |
8A9FEFA9 |
Вычисление контрольной суммы по алгоритму CRC32 |
|
Аппаратно-встроенное ПО Trimble Trident Capture 2010 for Laser Scanning |
Trimble Trident Capture 2010 for Laser Scanning |
4.6.2 (Build 53) |
447D3A6A |
Вычисление контрольной суммы по алгоритму CRC32 |
|
У станавливаемое на персональный компьютер ПО POSPac MMS |
POSPac Mobile Mapping Suite |
5.4.4408.3290 2 |
E1E46083 |
Вычисление контрольной суммы по алгоритму CRC32 |
|
У станавливаемое на персональный компьютер ПО T3D GPS |
T3D GPS |
4.5.0 (Build 49) |
164A7033 |
Вычисление контрольной суммы по алгоритму CRC32 |
|
У станавливаемое на персональный компьютер ПО Trimble Trident Analyst |
Trimble Trident Analyst |
4.7 (Build 888) |
7C6E8C96 |
Вычисление контрольной суммы по алгоритму CRC32 |
Программное обеспечение (ПО) разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. Каждый модуль ПО имеет специальное средство защиты - электронный USB-ключ, что соответствует уровню «С» защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 ( ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Технические характеристики
Метрологические и технические характеристики комплекса МХ8 приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон сканирования: |
(1,5-200) м |
|
Пределы абсолютной допускаемой погрешности измерения координат (при доверительной вероятности 0,67): - плановых координат (x, у) - высот (Н) |
0,05 м 0,07 м |
|
Длина волны лазерного излучения: |
1550 нм* |
|
Длительность импульса лазерного излучения, не более: |
3 нс* |
|
Диапазон рабочих температур: |
от - 10 °С до + 40 °С |
|
Диапазон предельных температур: |
от - 20 °С до +50 °С |
|
Габаритные размеры (Д х Ш х В), не более: - блок измерительных датчиков - вычислительный блок |
(750 х 400 х 480) мм (460 х 270 х 740) мм |
|
Масса, не более: - блок измерительных датчиков - вычислительный блок |
40 кг 23 кг |
- параметры лазерного излучения соответствуют требованиям безопасности ГОСТ Р МЭК 60825-1-2009 “Безопасность лазерной аппаратуры. Классификация
оборудования, требования и руководство для потребителей” и относятся к лазерам 1 класса.
Знак утверждения типа
Знак утверждения типа средств измерений наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус блока измерительных датчиков комплекса МХ8.
Комплектность
Комплектность комплекса МХ8 указана в таблице 3.
Таблица 3
|
Комплект поставки |
Количество, шт. |
|
Блок измерительных датчиков |
1 |
|
Вычислительный блок |
1 |
|
Блок управления (рабочее место оператора) |
1 |
|
Комплект соединительных кабелей |
1 |
|
Автомобиль Mercedes-Benz «SPRINTER» |
1 |
|
Монтажный комплект с установочным кронштейном |
1 |
|
Блок резервных аккумуляторов |
1 |
|
Инвертор (преобразователь напряжения) |
1 |
|
Комплект программного обеспечения (ПО) |
1 |
|
Ключ USB ПО |
6 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Методика поверки МП РТ 1824-2012 «Комплекс измерительный сканирующий Trimble MX8. Методика поверки» |
1 |
Поверка
осуществляется по документу МП РТ 1824-2012 «Комплекс измерительный сканирующий
Trimble MX8. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 24 декабря 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- Тахеометр электронный Trimble S 8, СКО 0,5", СКО 2 мм/км;
- Психрометр аспирационный МВ-4М, ПГ ± 2 %;
- Барометр-анероид М-67, ПГ ± 0,5 мм рт. ст.
Сведения о методах измерений
« Комплекс измерительный сканирующий Trimble MX8. Руководство по эксплуатации».
Нормативные документы
1. МИ 2060-90 «Государственная поверочная схема для средств измерений длины в диапазоне 1*10’6...50 м и длин волн в диапазоне 0.2...50 мкм».
2. ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м».
3. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение измерений при осуществлении геодезической и картографической деятельности.
