Модули синхронизации (управляющие модули) KAD/BCU/140
| Номер в ГРСИ РФ: | 53242-13 |
|---|---|
| Производитель / заявитель: | Фирма "ACRA Control, Ltd.", Ирландия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53242-13 |
| Действует | по 07.03.2023 |
| Наименование | Модули синхронизации (управляющие модули) |
| Модель | KAD/BCU/140 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e324d027-7a9a-d454-9122-a37704651493 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Ирландия |
| Информация о сертификате | |
| Срок действия сертификата | 12.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 381 п. 36 от 12.04.2013 |
Производитель / Заявитель
Фирма "ACRA Control, Ltd.", ИРЛАНДИЯ
Ирландия
Поверка
| Методика поверки / информация о поверке | МП 53242-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 25 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
53242-13: Описание типа
2018-53242-13.pdf
|
Скачать | 87.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Модули синхронизации (управляющие модули) KAD/BCU/140 (далее - модули) предназначены для синхронизации по времени всех модулей блоков базовых KAM/CHS с внешними устройствами, сбора измерительной информации со всех измерительных модулей, установленных в блоках базовых KAM/CHS, и передачи измерительной информации для дальнейшей записи и/или обработки.
Описание
Принцип действия основан на синхронизации передающих модулей BCU/140 с синхронизируемым устройством по протоколу PTP (precision time protocol) и последующей передаче измерительной информации по протоколу ethernet.
В качестве синхронизируемого устройства могут выступать аналогичные модули BCU, а также коммутатор сетевой NET/SWI/003 с блоком NET/REC/001.
Модули применяются совместно с блоком базовым KAM/CHS.
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к шасси.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули выпускаются в бескорпусном варианте исполнения.
Внешний вид модулей, с указанием мест нанесения знака утверждения типа и пломбировки, приведены на рисунке 1.

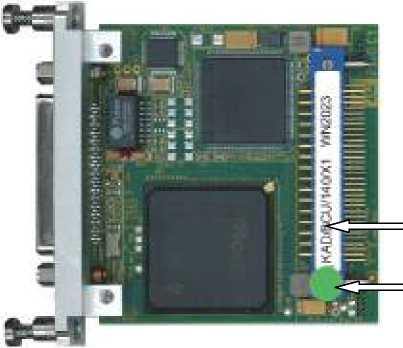

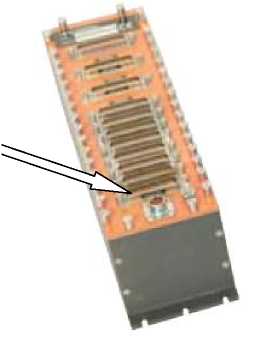

Рисунок 1 - Внешний вид модуля KAD/BCU/140 и модуля KAD/BCU/140 установленного в блоке базовом KAM/CHS/13U
модуль KAD/BCU/140
место нанесения знака =1
утверждения типа
==' место пломбировки
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в шасси, включении питания и запуске приложения kDiscover.
Встроенное ПО идентифицируется при установке модуля в шасси, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
