Меры для поверки установок Opticline Contour

Назначение

Меры для поверки установок OPTICLINE CONTOUR (далее по тексту - меры), предназначены для поверки и настройки установок для измерений параметров валов OPTICLINE CONTOUR и передачи размера единицы длины гладким цилиндрическим валам, калибрам-пробкам, поверхностям вращения сложного профиля (коленчатые и распределительные Меры для поверки установок и т.п.) в измерительных лабораториях предприятий общего машиностроения, автомобильной, авиационной, энергетической и др. отраслей промышленности.

Описание

Меры для поверки установок OPTICLINE CONTOUR представляют собой ступенчатые валы переменных диаметров, изготовленные из стали. Меры выпускаются четырех модификаций, различающихся конструктивным исполнением и размерами.

Мера длиной 390 мм и диаметром от 50 до 230 мм (Рисунок 1 а) представляет собой 37 шлифованных цилиндров разных диаметров, постепенно с градацией в 5 мм уменьшающихся от центра меры к торцам и срезанных по боковым сторонам в целях уменьшения веса. Мера имеет отверстия на торцах для установки ее в центрах. На одной из боковых срезанных сторон меры закреплена теплоизолированная ручка для его установки и перемещения.

Мера длиной 108 мм и диаметром от 2 до 12 мм (Рисунок 1 в) имеет конусообразную форму, образованную 11 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 1 мм от крепежного основания к противоположному торцу. Мера имеет отверстия для крепления ее в центрах.

Мера длиной 211 мм и диаметром от 8 до 140 мм (Рисунок 1 с) представляет собой 23 шлифованных цилиндра разных диаметров, уменьшающихся от центра меры с градацией в 6 мм к его торцам. Мера имеет отверстия на торцах для крепления ее в центрах.

Мера длиной 165 мм и диаметром от 8 до 140 мм (Рисунок 1d) представляет собой 33 шлифованных цилиндра разных диаметров, уменьшающихся от центра меры к его торцам. Мера также имеет отверстия для крепления ее в центрах.

а) Мера диаметром от 50 до 230 мм и длиной 390 мм

в) Мера диаметром от 2 до 12 мм и длиной 108 мм

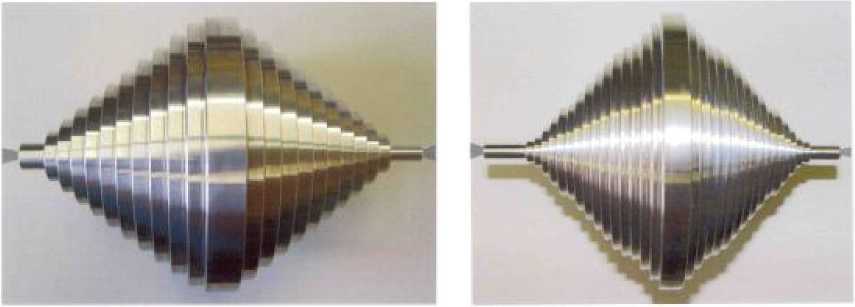

с) Мера диаметром от 8 до 140 мм         d) Мера диаметром от 8 до 140 мм

и длиной 211 мм                       и длиной 165 мм

Рис. 1 - Общий вид мер для поверки установок OPTICLINE CONTOUR

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносят в правом верхнем углу паспорта типографским методом.

Комплектность

Меры для поверки установок OPTICLINE CONTOUR поставляются в следующем комплекте

Поверка

осуществляется по документу МП 53512-13 «Меры для поверки установок OPTICLINE CONTOUR. Методика поверки», разработанному ЗАО «Мастер-ФИТ», г. Санкт-Петербург и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2013 г.

Основные средства поверки: - трехкоординатная измерительная машина с пределом допускаемой погрешности объемных измерений ±(1,7+L/300) мкм, где L- измеряемый размер в мм.

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» паспорта мер.

Нормативные документы

ГОСТ Р 8.763 - 2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 х 10-9.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
