Системы измерений длительности соединений СИДС BWKS

Назначение

Системы измерений длительности соединений СИДС BWKS, далее - СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями сервисной платформы BWKS, версия ПО 18, предназначенной для использования на сети связи общего пользования в качестве оборудования узла услуг (SN) с функциями оборудования коммутации и маршрутизации пакетов информации, производства ООО «Си Ти Ай».

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рисунок 1).

На рисунке 2 изображено место блокировки кассетного модуля исключающего возможность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

Общий вид оборудования и схема пломбировки от несанкционированного доступа, представлены на рисунках 1 и 2.

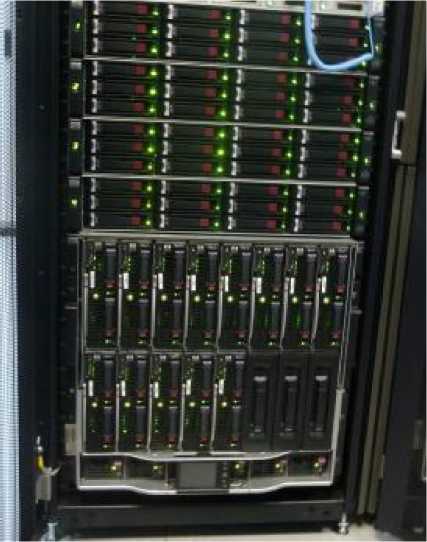

Рисунок 1 Общий вид оборудования с открытой дверью

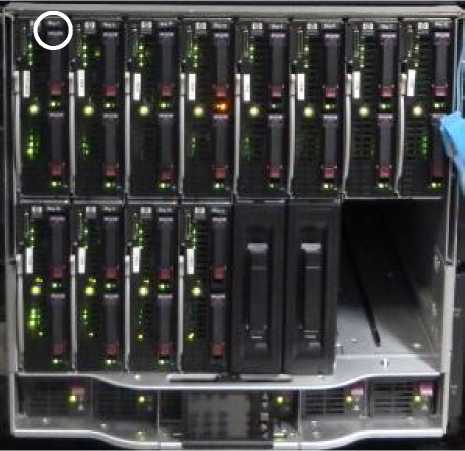

Рисунок 2 Место блокировки кассетного модуля (выделено)

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии 18, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1

Таблица 1

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■ данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■ реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

■ интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

■ выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

■ пределы допускаемой абсолютной погрешности измерения длительности телефонных

соединений ± 1 с;

■ вероятность неправильного тарифицирования телефонного соединения, не более 0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

■ методика поверки на СИДС.

■ СИДС, в составе комплекса оборудования.

Поверка

осуществляется по документу 5295-001-58733635-2013 МП «Система измерений длительности соединений СИДС BWKS. Методика поверки», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в апреле 2013 г.

Основное средство поверки:

■ формирователь телефонных соединений Призма: (1 - 3600) с, Д = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации комплекса оборудования BWKS, версия ПО 18.

Нормативные документы

■ ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

■ Технические условия 6651-004-01179934-2013 ТУ

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
