Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические Вспышка-АЗТ
| Номер в ГРСИ РФ: | 53679-19 |
|---|---|
| Производитель / заявитель: | ЗАО "Белорусский межвузовский центр" (ЗАО "БМЦ"), Беларусь, г.Минск |
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка - АЗТ» (далее - регистраторы) предназначены для определения температуры вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса в соответствии с требованиями ГОСТ ISO 2719-2017 метод А и метод В, ГОСТ 6356-75 и для определения температуры вспышки растительных масел в закрытом тигле по ГОСТ 9287-59.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 53679-19 |
| Действует | по 23.06.2022 |
| Наименование | Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические |
| Модель | Вспышка-АЗТ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ece3c86b-25d7-086b-2ab4-27e9610ffb94 |
Производитель / Заявитель
ЗАО "Белорусский межвузовский центр" (БМЦ), Беларусь, г. Минск
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 86 (98%) |
| Неуспешных поверок (СИ непригодно) | 2 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
53679-19: Описание типа
2023-53679-19.pdf
|
Скачать | 330.3 КБ | |
|
53679-19: Методика поверки
2022-mp53679-19.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка - АЗТ» (далее - регистраторы) предназначены для определения температуры вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса в соответствии с требованиями ГОСТ ISO 2719-2017 метод А и метод В, ГОСТ 6356-75 и для определения температуры вспышки растительных масел в закрытом тигле по ГОСТ 9287-59.
Описание
Принцип действия регистраторов заключается в нагреве пробы нефтепродукта в закрытом тигле с установленной скоростью до вспышки паров нефтепродукта или растительных масел над его поверхностью и фиксации температуры вспышки в соответствии с ГОСТ ISO 2719-2017 метод А и метод В, ГОСТ 6356-75 и ГОСТ 9287-59.
Регистратор состоит из размещенных внутри корпуса блока нагрева и блока управления. Буквенно-цифровой индикатор и клавиатура размещены на передней панели. Регистратор производит автоматическую установку скоростей нагрева и начала поджига в зависимости от выбранного режима работы. Объем пробы и конструкция нагревателя обеспечивают равномерный нагрев пробы до вспышки паров над его поверхностью.
Работа регистратора осуществляется автоматически. Существует также возможность работы в полуавтоматическом режиме с участием оператора.
Общий вид регистратора представлен на рисунке 1.
Место пломбировки регистратора от несанкционированного доступа представлено на рисунке 2.
Место нанесения знака поверки

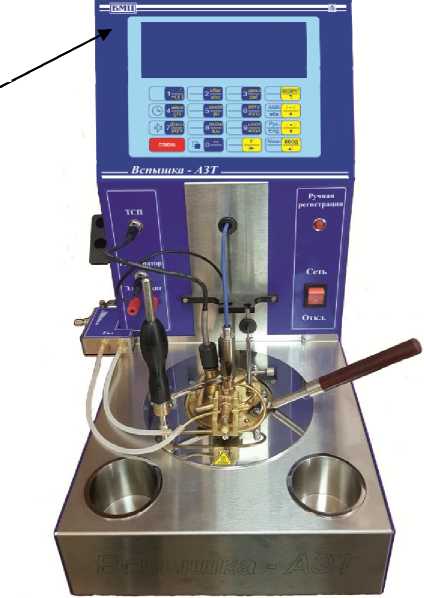

Рисунок 1 - Общий вид регистратора температуры вспышки нефтепродуктов в закрытом тигле автоматического «Вспышка - АЗТ»

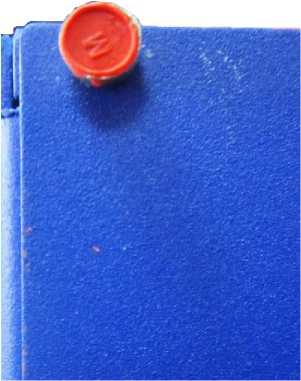

Рисунок 2 - Место пломбировки регистратора от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) регистраторов состоит из встроенного ПО и автономного ПО.
Метрологически значимым является только встроенное ПО, которое осуществляет контроль равномерного перемешивания пробы с заданной скоростью, точное регулирование скорости нагрева пробы, подачу пламени в камеру в определенные моменты времени, регистрацию момента вспышки нефтепродукта, коррекцию полученного результата на барометрическое давление, а также передачу полученных данных на персональный компьютер.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VspNew |
|
Номер версии (идентификационный номер) ПО |
1.2 |
|
Цифровой идентификатор ПО |
b983d957ae15ead70f82b1d0c9783585 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Технические характеристики
Метрологические и основные технические характеристики регистраторов температуры вспышки нефтепродуктов в закрытом тигле автоматических «Вспышка - АЗТ» представлены в таблице 2.
Таблица 2 - Метрологические и основные технические характеристики регистраторов
|
Наименование характеристики |
Значение |
|
Диапазон регистрации температур вспышки, °С |
от 0 до +400 |
|
Диапазон определяемых температур вспышки, °С |
от +5 до +350 |
|
Пределы допускаемой абсолютной погрешности при определении температуры вспышки для метода А и В по ГОСТ ISO 2719-2017, ОС |
। । R | х ~ м|= -/^’ V2 где x - результат измерений, ОС; м - аттестованное значение температуры вспышки стандартного образца или значение аттестованной смеси, ОС; R - воспроизводимость метода, ос. |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности при определении температуры вспышки, °С: - по ГОСТ 6356-75 для проб с температурой вспышки: - до +104 °С включ. |
±2 |
|
- св. +104 °С |
±5 |
|
- по ГОСТ 9287-59 |
±5 |
|
Сходимость результатов измерений при определении температуры вспышки, °С, не более: - по ГОСТ 6356-75 для проб с температурой вспышки: - до +104 °С включ. |
2 |
|
- св. +104 °С |
5 |
|
- по ГОСТ 9287-59 |
3 |
|
Воспроизводимость результатов измерений при определении температуры вспышки, °С, не более: - по ГОСТ 6356-75 для проб с температурой вспышки: - до +104 °С включ. |
4 |
|
- св. +104 °С |
8 |
|
- по ГОСТ 9287-59 |
3 |
|
Скорость нагрева пробы: - по ГОСТ ISO 2719-2017 метод А, °С/мин |
от 5 до 6 |
|
- по ГОСТ ISO 2719-2017 метод В, °С/мин |
от 1 до 2 |
|
- по ГОСТ 6356-75, °С/мин |
от 5 до 6 |
|
- по ГОСТ 9287-59, °С/мин |
от 1,6 до 2,4 |
|
Потребляемая мощность, Вт, не более |
600 |
|
Габаритные размеры регистратора, мм, не более |
470x270x410 |
|
Масса регистратора, кг, не более |
12 |
|
Время непрерывной работы, ч, не более |
8 |
|
Средний срок службы, лет, не менее |
6 |
Значения сходимости и воспроизводимости R результатов измерений для метода А по ГОСТ ISO 2719-2017 приведены в таблице 3.
Таблица 3
|
Наименование продукта |
Диапазон температур вспышки, °С |
Сходимость, ° С |
Воспроизводимость, °С |
|
Краски и лаки |
- |
1,5 |
- |
|
Дистилляты и неотработанные смазочные масла |
от +40 до +250 |
0,029^X* |
0,071-X* |
|
Примечание: * где X - среднее арифметическое значение результатов двух определений | |||
Значения сходимости и воспроизводимости R результатов измерений для метода В по ГОСТ ISO 2719-2017 приведены в таблице 4.
Таблица 4
|
Наименование продукта |
Диапазон температур вспышки, °С |
Сходимость, °С |
Воспроизводимость, °С |
|
Нефтяные топлива и жидкий битум |
от +40 до +110 |
2,0 |
6,0 |
|
Отработанные смазочные масла |
от +170 до +210 |
5,0 |
16,0 |
|
Жидкости, образующие поверхностную пленку в условиях испытания, жидкости со взвешанными твердыми частицами, мазеобразные продукты |
- |
5,0 |
10,0 |
Знак утверждения типа
наносится на паспорт типографским способом и на лицевую панель регистратора методом шелкографии.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Регистратор |
«Вспышка-АЗТ» |
1 шт. |
|
Тигель |
- |
1 шт. |
|
Крышка камеры |
- |
1 шт. |
|
Датчик измерения температуры |
- |
1 шт. |
|
Датчик фиксации температуры вспышки |
- |
1 шт. |
|
Охладитель |
- |
1 шт. |
|
Паспорт |
14789681.001-00.00.00 ПС |
1 экз. |
|
Методика поверки |
МРБ МП.2240-2012 |
1 экз. |
Поверка
осуществляется по документу МРБ МП.2240-2012 «Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка - АЗТ. Методика поверки», утвержденному БелГИМ 29.05.2012 г.
Основные средства поверки:
термометры стеклянные для испытаний нефтепродуктов ТН-1 (регистрационный № 300-04);
государственные стандартные образцы температуры вспышки в закрытом тигле:
ГСО 10803-2016, ГСО 10804-2016, ГСО 10805-2016, ГСО 10806-2016, ГСО 10807-2016;
приборы для определения температуры вспышки нефтепродуктов ПВНЭ (регистрационный № 425-53);
секундомер механический СОСпр (регистрационный № 11519-11);
барометр-анероид контрольный М-67 (регистрационный № 3744-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус регистратора и в паспорт, а при отсутствии возможности нанесения знака поверки на корпус регистратора, только в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ ISO 2719-2017 Нефтепродукты и другие жидкости. Определение температуры вспышки. Методы с применением прибора Пенски-Мартенса с закрытым тиглем
ГОСТ 6356-75 Нефтепродукты. Метод определения температуры вспышки в закрытом тигле
ГОСТ 9287-59 Масла растительные. Метод определения температуры вспышки в закрытом тигле
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ BY 100270996.014-2012 Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка - АЗТ». Технические условия
