Контроллеры многофункциональные ARIS MT500

Назначение

Контроллеры многофункциональные ARIS MT500 предназначены для измерения тока и напряжения в диапазоне унифицированных аналоговых сигналов, сбора данных со счетчиков электрической энергии, других счетчиков энергоресурсов, периферийных модулей телемеханики, микропроцессорных терминалов релейной защиты и автоматики (МП РЗА), микропроцессорных измерительных преобразователей (МИП) и других цифровых измерительных устройств (ЦИУ), ведения архивов расхода электроэнергии за различные периоды, архивов профилей, параметров электросети, авточтений; регистрации дискретных сигналов о состоянии оборудования, выдачи команд телеуправления, обработки полученной информации (в том числе расчета дополнительных параметров по алгоритмам пользователя), её хранения и трансляции в вышестоящие уровни автоматизированных информационно-измерительных систем (АИИС) и систем сбора и передачи информации (ССПИ).

Описание

Принцип работы контроллеров многофункциональных ARIS MT500 основан на сборе параметров электрических сетей и энергетического оборудования с использованием измерительных преобразователей и счетчиков электроэнергии. Контроллеры многофункциональные ARIS MT500 могут применяться в качестве устройств сбора и передачи данных (УСПД) в системах коммерческого (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ), в качестве контроллеров в системах телемеханики (СТМ, ССПИ) на электрических подстанциях (РП, ТП), станциях, объектах ЖКХ, а также в комплексных системах АСКУЭ и ТМ.

ARIS MT500 являются промышленными контроллерами, содержащими в себе процессор, оперативную память, диск на основе флэш-памяти, энергонезависимые часы и интерфейсы ввода-вывода, встроенные средства управления, GSM/GPRS модем и ГЛОНАСС/GPS приёмник точного времени.

ARIS MT500 позволяют объединить счётчики электроэнергии, модули телесигнализации и телеуправления и другие ЦИУ в объекты контроля, с использованием цифровых интерфейсов Ethernet, RS-485 и RS-232.

Для автоматической коррекции встроенных часов используется встроенный ГЛО-НАСС/GPS - приемник или внешний сервер времени с протоколом NTP. ARIS MT500 обеспечивает синхронизацию времени опрашиваемых устройств в соответствии с протоколами обмена опрашиваемых устройств. ARIS MT500 может выступает в качестве локального сервера времени и отвечать на NTP-запросы устройств.

ARIS MT500 обеспечивает опрос устройств в нескольких режимах:

- Режим чтения учетных данных;

- Режим чтения телеметрических данных;

- Режим совмещенного чтения учетных и телеметрических данных.

Число подключаемых устройств зависит от их типа, режима и цикла опроса. Максимально возможное число подключаемых устройств - не более 100. Методика определения числа устройств, доступных для заданного режима работы, приведена в руководстве по эксплуатации.

Каналы обмена информации включают следующие интерфейсы:

- Ethernet 10/100 МВ (обмен информацией осуществляется по стандартным цифровым протоколам обмена МЭК 870-5-104, CRQ, МЭК 61850-8-1, протоколам счетчиков, ЦИУ, МИП и МП РЗА).

- RS-232/485 (обмен информацией осуществляется по стандартным цифровым протоколам обмена МЭК 870-5-101, МЭК 870-5-103, Гранит, МЭК 870-5-1-95 формата FT3, Modbus, протоколам счетчиков, ЦИУ, МИП и МП РЗА);

- GSM/GPRS.

Все данные и параметры хранятся в энергонезависимой памяти. Предусмотрен самостоятельный старт контроллеров после возобновления питания.

Контроллеры ARIS MT500 осуществляют самодиагностику и фиксируют все случаи неисправности в журнале событий в энергонезависимой памяти, обеспечивают автоматический контроль достоверности передаваемой информации по каналу связи со счетчиком и автоматическую проверку работоспособности счетчиков с самотестированием и записью в журнал событий контроллера. Все электронные компоненты ARIS MT500 размещены в пломбируемых корпусах (рис. 1).

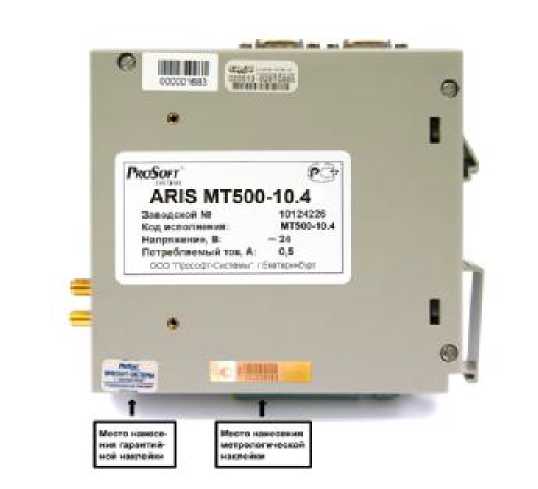

Рисунок 1 - Общий вид и места пломбирования контроллера ARIS MT500

Конфигурация ARIS MT500 определяется кодом исполнения:

Таблица 2 - Поддерживаемые счетчики и измерительные преобразователи

Наименование ЦИУ
