Система измерительная температурного контроля течи СКТТ
Номер в ГРСИ РФ: | 54011-13 |
---|---|
Производитель / заявитель: | ООО "Инженерно-сервисный центр диагностики оборудования АЭС НИКИЭТ", г.Москва |
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 54011-13 |
Наименование | Система измерительная температурного контроля течи |
Модель | СКТТ |
Класс СИ | 29.01 |
Год регистрации | 2013 |
Страна-производитель | Россия |
Информация о сертификате | |
Срок действия сертификата | .. |
Тип сертификата (C - серия/E - партия) | E |
Дата протокола | Приказ 622 п. 55 от 25.06.2013 |
Производитель / Заявитель
ООО "Инженерно-сервисный центр диагностики оборудования АЭС НИКИЭТ", г.Москва
Россия
Поверка
Методика поверки / информация о поверке | 1003.004.00.00.00 МП |
Межповерочный интервал / Периодичность поверки | 1 год |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
54011-13: Описание типа СИ | Скачать | 299.2 КБ | |
Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Система измерительная температурного контроля течи СКТТ (далее - система) предназначена для измерений температуры воздуха, а также для регистрации и отображения результатов измерений и расчетных величин.
Описание
Конструктивно система состоит из первичных измерительных преобразователей (ПП), выполненных на основе термопар типа ХА, соединенных с помощью линий связи (интегрированного высокотемпературного кабеля) длиной до 20 м с клеммными шкафами ШК-Т настенного исполнения. Клеммные шкафы, в свою очередь, соединены с помощью термокомпенсационного кабеля с приборным шкафом ШП-Т настенного исполнения, в котором размещены приборы для измерения и регулирования температуры многоканальные «Термодат-25М2». Приборы «Термодат-25М2» по цифровой линии связи RS-485 соединены с вычислительным комплексом системы (ВК СКТТ), представляющим собой промышленную персональную электронновычислительную машину (ПЭВМ), располагающуюся в приборной стойке.
Принцип действия системы основан на преобразовании значений температуры с помощью термоэлектрических ПП в напряжение постоянного тока, передаче его в приборы «Термодат-25 М2» для преобразования в цифровой код и отображения значений температуры, и передаче цифрового кода по линии связи RS-485 в ВК СКТТ для отображения значений температуры и передачи их в систему более высокого уровня.
Функционально система включает в себя измерительные каналы (ИК) температуры воздуха.
По условиям эксплуатации система удовлетворяет требованиям группы 2 ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °С, без предъявления требований к механическим воздействиям.

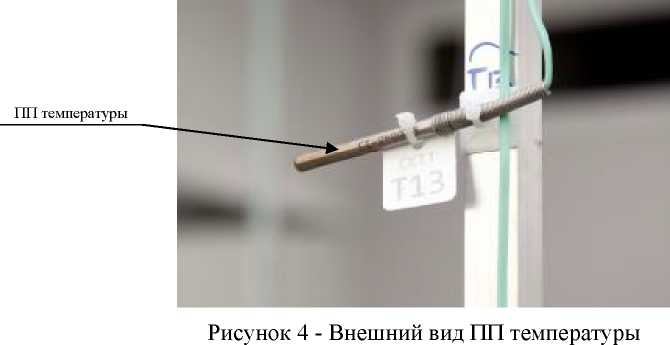

Внешний вид ВК СКТТ, ШК-Т, ШП-Т, ПП с местами наклейки и пломбировки для защиты от несанкционированного доступа приведен на рисунках 1, 2, 3 и 4 соответственно.
ШП-Т
Замок для защиты от несанкционированного доступа
Рисунок 2 - Внешний вид ШП-Т
ШК-Т
Рисунок 3 - Внешний вид ШК-Т
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) системы представляет программные продукты:
исполняемый файл jCjS_Gui.exe;
исполняемый файл STemperatureMLeak.exe.
Программа опроса оборудования jCjS_Gui.exe предназначена для сбора данных с ИК СКТТ с заданной периодичностью, передачи параметров в распределенную базу данных реального времени.
Основная программа STemperatureMLeak.exe предназначена для:
отображения первичных данных от ИК;
отображения схемы помещений с размещенными на них ИК, параметрами идентифицированной течи;
отображения текущих данных ИК;
отображения данных о течи.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
Программа опроса оборудования jCjS Gui.exe |
jCjS_Gui.exe |
0.1.0.3 |
2ef7dde2d0e1d99b 7e9d1ac98b0e38d2 |
md5 |
Основная программа STemera-tureMLeak.exe |
STemera-tureMLeak.exe |
1.0.1.9 |
c1c355cc2ccd060fa 0f39c10aa6a085d |
Метрологически значимая часть ПО системы и данные измерений достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
ИК температуры воздуха
Диапазон измерений температуры воздуха, °С ............................................. от 0 до 300.
Пределы допускаемой абсолютной погрешности измерений
температуры, °С.......................................................................................................... ±
Количество ИК
Общие характеристики
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В..............220 ± 22.
Потребляемая мощность от сети переменного тока, В^А, не более:
Габаритные размеры (ширина х высота х глубина), мм, не более:
ВК СКТТ........................................................................................................................482 х 177x485;
ШК-Т .............................................................................................................................300 х150х120;
ШП-Т.............................................................................................................................600 х800х250.
Масса, кг, не более:
ВК СКТТ,
ШК-Т (3 шт.)
ШП-Т
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель ВК СКТТ в виде наклеек.
Комплектность
Комплект поставки приведен в таблице 2.
Таблица 2
Наименование |
Условное обозначение |
Кол-во |
Примечание |
Вычислительный ком плекс системы |
ВК СКТТ |
1 | |
Шкаф клеммный |
ШК-Т |
3 | |
Шкаф приборный |
ШП-Т |
1 | |
Многоканальный измеритель температуры (в составе ШП-Т) |
Термодат-25М2 |
2 | |
Преобразователь термоэлектрический |
ПП ТД712-О6-Н060-Ь20 |
30 | |
Руководство по эксплуатации |
1003.004.00.00.00 РЭ |
1 | |
Паспорт |
1003.004.00.00.00 ПС |
1 | |
Методика поверки |
1003.004.00.00.00 МП |
1 |
Поверка
осуществляется по документу 1003.004.00.00.00 МП «Инструкция. Система измерительная температурного контроля течи СКТТ. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 29.05.2013 г.
Основные средства поверки:
- компаратор напряжений Р3003 (рег. № 7476-91): диапазон воспроизведения напряжения постоянного тока от минус 10 до 80 мВ, класс точности 0,0005;
Лист № 5
Всего листов 5
- термостат переливной прецизионный ТПП-1.1 (рег. № 33744-07): нестабильность поддержания температуры ± 0,01 %;
- образцовая термопара по ГОСТ 8.585-2001;
- термометр лабораторный ТЛ-1 (рег. № 194-04): диапазон измерений температуры от 0 до 55 °С, цена деления 0,5 °С.
Сведения о методах измерений
Система измерительная температурного контроля течи СКТТ. Руководство по эксплуатации. 1003.004.00.00.00 РЭ.
Нормативные документы
ГОСТ Р 8.596-2002. Метрологическое обеспечение измерительных систем. Основные положения.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.338-2002. Преобразователи термоэлектрические. Методика поверки.
Техническая документация изготовителя.
Рекомендации к применению
Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
