Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э
| Номер в ГРСИ РФ: | 54883-13 |
|---|---|
| Производитель / заявитель: | ООО НПП "Диатранс", г.Москва |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 54883-13 |
| Действует | по 23.04.2029 |
| Наименование | Делители напряжения |
| Модель | ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b96c3749-b0fe-6182-fb06-9f5844e05283 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 18.09.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1107 п. 02 от 18.09.2013 |
Производитель / Заявитель
Общество с ограниченной ответственностью научно-производственное предприятие «Диатранс» (ООО НПП «Диатранс»), г. Москва
Россия
Поверка
| Методика поверки / информация о поверке | МП 54883-13 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 331 (98%) |
| Неуспешных поверок (СИ непригодно) | 8 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
54883-13: Описание типа
2025-54883-13.pdf
|
Скачать | 581.2 КБ | |
|
54883-13: Методика поверки
2025-mp54883-13.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э (далее - делители напряжения) предназначены для масштабных
преобразований напряжения постоянного и переменного тока частотой 50 Гц.
Возможно использование делителей напряжения для масштабных преобразований напряжений стандартизованных грозовых импульсов и для масштабных преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Гц.
Возможно использование делителей напряжения ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э в качестве рабочего эталона 2 разряда при проведении поверки
киловольтметров, измерительных систем, делителей напряжения и масштабных преобразователей напряжения, в соответствии со следующими государственными поверочными схемами:
- для средств измерений электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей);
- для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц.
Описание
Принцип действия делителей напряжения основан на методе емкостно-омического деления.
Делители напряжения состоят из диэлектрических труб, являющихся внешним корпусом, плеча высокого напряжения, плеча низкого напряжения, электростатических экранов (только у ДН-100, ДН-200, ДН-100э, ДН-200э, ДН-300э, ДН-400э) и опоры.
Элементы плеч высокого и низкого напряжения размещены на диэлектрических платах внутри труб из стеклопластика. В плече низкого напряжения установлен разрядник для защиты подключаемого к делителю напряжения прибору от перенапряжений. По краям на трубах находятся металлические фланцы, в которых предусмотрены отверстия для охлаждения элементов делителя.
Опора делителей выполнена из металлического профиля. Опора делителей напряжения ДН-100, ДН-200, ДН-100э, ДН-200э, ДН-300э, ДН-400э снабжена колесами для облегчения перемещения делителя по испытательному полю.
Каждый делитель напряжения снабжается коаксиальным кабелем, который необходим для подсоединения к выходу делителя измерительного прибора.
Делители напряжения пломбируются от несанкционированного доступа нанесением наклеек на нижнюю часть корпуса в месте соединения диэлектрической трубы с фланцами.
Делители напряжения имеют табличку с техническими данными, на которой напечатан их заводской номер в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Рабочее положение делителя напряжения - вертикальное.
Нанесение знака поверки на делители напряжения не предусмотрено.
Общий вид средства измерений, обозначение мест пломбировки от несанкционированного доступа (А), мест нанесения заводских номеров и места нанесения знака утверждения типа (Б) представлены на рисунках с 1 по 9.

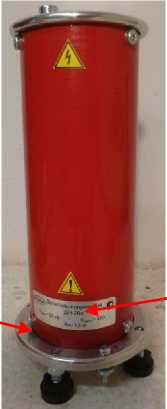

Место пломбировки
Место нанесения заводского номера и знака утверждения
■— типа

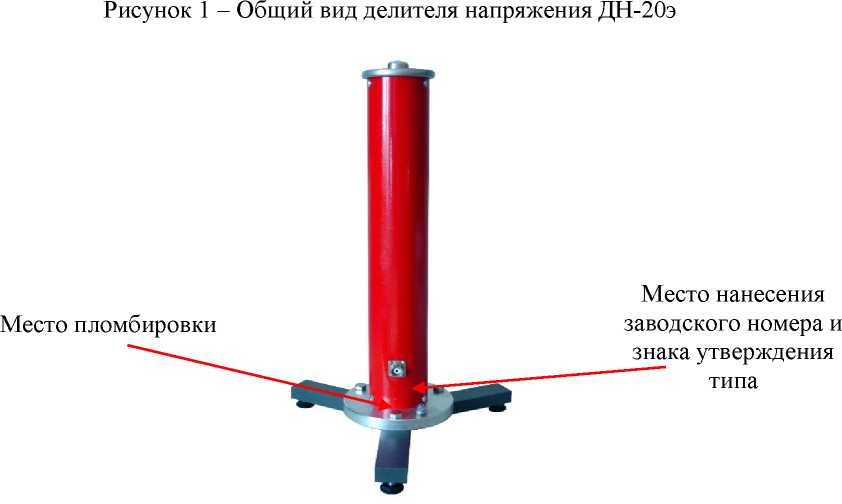

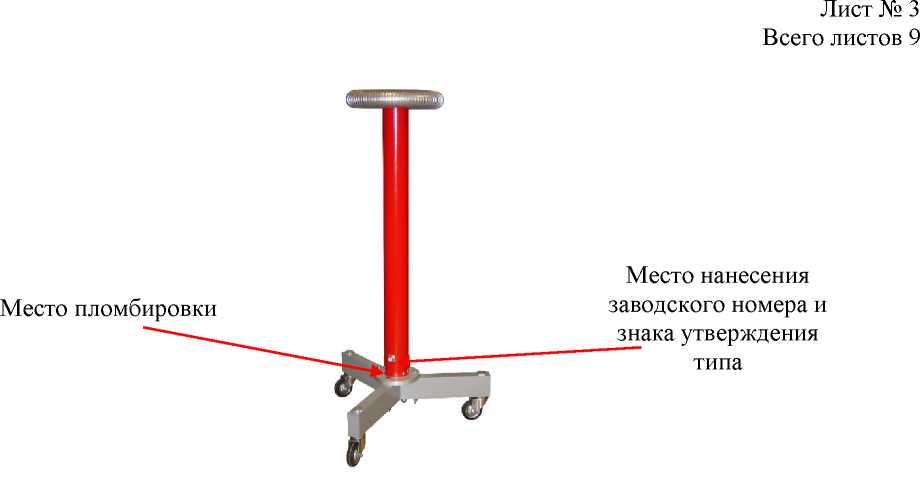

Рисунок 2 - Общий вид делителей напряжения ДН-50 и ДН-50э
Рисунок 3 - Общий вид делителя напряжения ДН-100
Место нанесения
заводского номера и знака утверждения типа

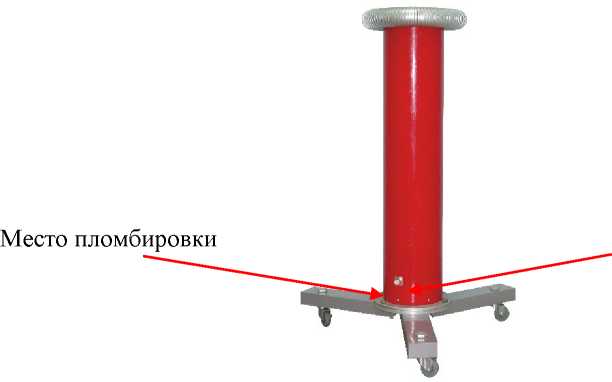

Рисунок 4 - Общий вид делителя напряжения ДН-100э
Место нанесения заводского номера и знака утверждения типа
Рисунок 5 - Общий вид делителя напряжения ДН-200
Место нанесения заводского номера и знака утверждения типа

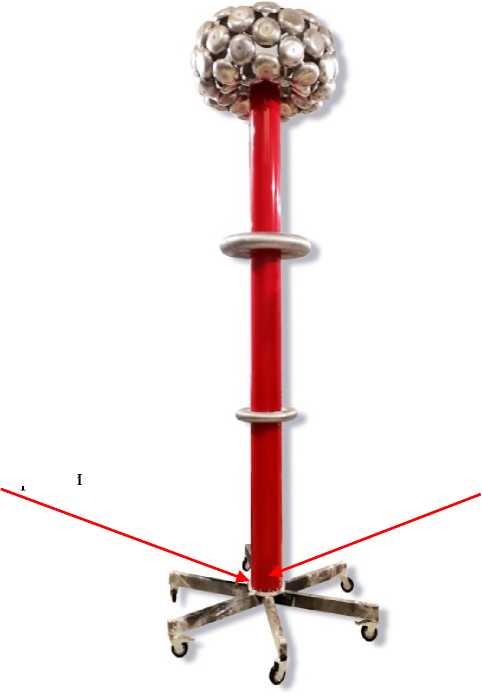

Рисунок 6 - Общий вид делителя напряжения ДН-200э
Место нанесения заводского номера и знака утверждения типа

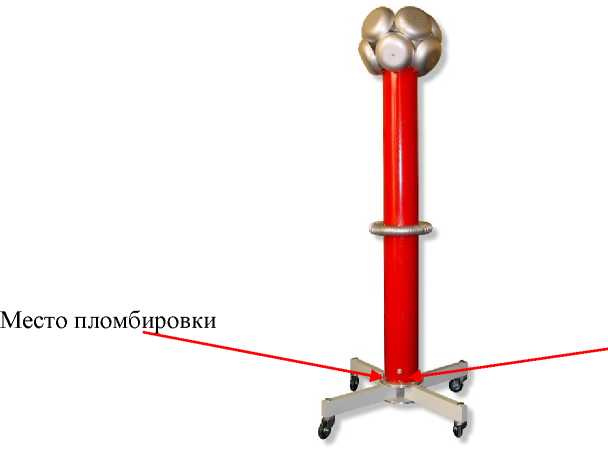

Рисунок 7 - Общий вид делителя напряжения ДН-300э
Место пломбировки
Место нанесения

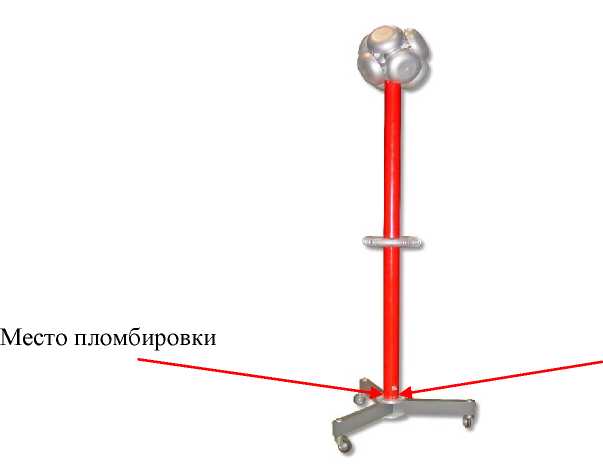

Рисунок 8 - Общий вид делителя напряжения ДН-400э с шарообразным экраном
заводского номера и знака утверждения типа

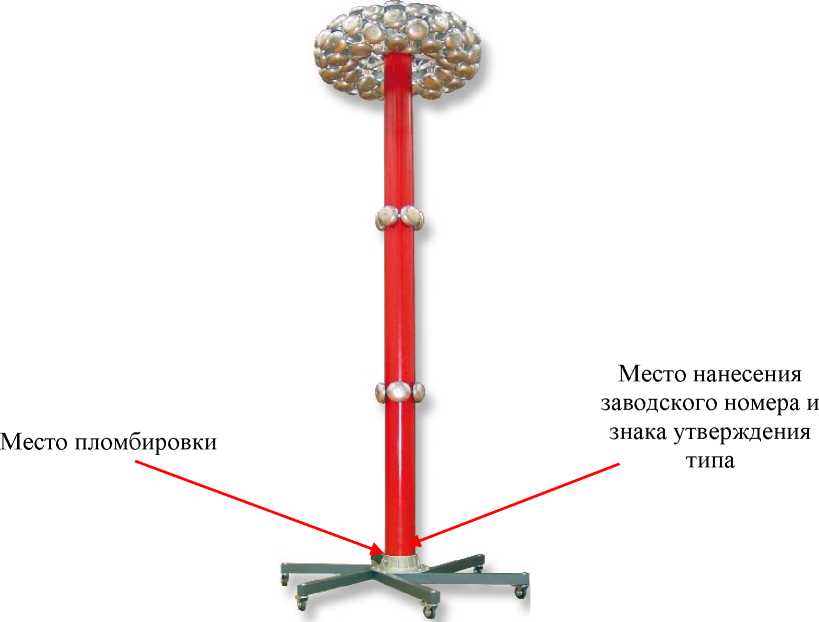

Рисунок 9 - Общий вид делителя напряжения ДН-400э с торроидальным экраном
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Возможные значения номинальных коэффициентов деления |
200, 500, 1000, 1500, 2000, 3000, 4000 |
|
Диапазон преобразований напряжения постоянного тока, кВ - ДН-20э - ДН-50, ДН-50э - ДН-100, ДН-100э - ДН-200, ДН-200э - ДН-300э - ДН-400э |
от 1 до 20 от 1 до 50 от 1 до 100 от 1 до 200 от 2 до 300 от 2 до 400 |
|
Пределы допускаемой основной относительной погрешности преобразований напряжения постоянного тока, % - ДН-50, ДН-100, ДН-200 - ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э |
±1,0 ±0,5 |
|
Диапазон преобразований напряжения переменного тока частотой 50 Гц, кВ - ДН-20э - ДН-50, ДН-50э - ДН-100, ДН-100э - ДН-200, ДН-200э - ДН-300э - ДН-400э |
от 1 до 20 от 1 до 50 от 1 до 100 от 2 до 200 от 3 до 300 от 4 до 400 |
|
Пределы допускаемой основной относительной погрешности преобразований напряжения переменного тока частотой 50 Гц, % - ДН-50, ДН-100, ДН-200 - ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э |
±1,0 ±0,5 |
|
Диапазон преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Гц, кВ - ДН-20э - ДН-50, ДН-50э - ДН-100, ДН-100э - ДН-200, ДН-200э |
от 1 до 20 * от 1 до 50 * от 1 до 100 * от 1 до 200 * |
|
Пределы допускаемой основной относительной погрешности преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Гц, % - ДН-50, ДН-100, ДН-200 - ДН-20э, ДН-50э, ДН-100э, ДН-200э |
±1,5 ±1,0 |
|
Диапазоны преобразований напряжения стандартных грозовых импульсов, кВ - ДН-100э и ДН-100 - ДН-200э и ДН-200 - ДН-300э - ДН-400э |
от 10 до 100 * от 20 до 200 * от 30 до 300 * от 40 до 400 * |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности преобразований напряжения стандартных грозовых импульсов, % - для ДН-100э, ДН-200э, ДН-300э, ДН-400э - для ДН-100, ДН-200 |
±1,0 ±2,0 |
|
Примечание: пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне рабочих температур, равны пределам основной погрешности измерений. | |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 до 80 от 84 до 106 |
|
Примечание: * - в базовой версии делителей возможность преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Г ц или преобразований напряжения стандартизованных грозовых импульсов отсутствует. Работа делителей напряжения в частотном диапазоне от 20 до 20000 Гц или на напряжении стандартизованных грозовых импульсов возможна только по специальному заказу и изготовлению. О такой возможности должно быть сделано указание в руководстве по эксплуатации и запись в разделе «Примечание» ФГИС «Аршин» при передаче сведений о поверке. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Габаритные размеры (высота х диаметр трубы х диаметр опоры), мм, | |
|
не более | |
|
- ДН-20э |
240 х 90 х 110 |
|
- ДН-50 |
500 х 85 х 400 |
|
- ДН-50э |
500 х 85 х 400 |
|
- ДН-100 |
1100 х 85 х 700 |
|
- ДН-100э |
950 х 185 х 700 |
|
- ДН-200 |
2500 х 85 х 1000 |
|
- ДН-200э |
2400 х 185 х 1100 |
|
- ДН-300э |
3000 х 185 х 1300 |
|
- ДН-400э |
4000 х 185 х 1600 |
|
Масса, кг, не более | |
|
- ДН-20э |
1 |
|
- ДН-50 |
3,5 |
|
- ДН-50э |
3,5 |
|
- ДН-100 |
7 |
|
- ДН-100э |
15 |
|
- ДН-200 |
30 |
|
- ДН-200э |
45 |
|
- ДН-300э |
65 |
|
- ДН-400э |
80 |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
7000 |
|
Время установления рабочего режима измерений, с, не более |
60 |
Знак утверждения типа
наносится на информационную табличку делителя методом трафаретной печати, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Делитель напряжения |
1 | |
|
Кабель измерительный |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 |
Сведения о методах измерений
приведены в разделе 4 «Описание и принцип действия» документа «Система измерительная ИС-200э. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Росстандарта от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
ГОСТР 8.817-2013 «Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ»;
ТУ 4229-010-75617971-2013 «Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э. Технические условия».
