Счетчики газа диафрагменные СГМН-1

Номер в ГРСИ РФ: 55358-18
Категория: Счетчики газа
Производитель / заявитель: ОАО "Минский механический завод им.С.И.Вавилова - управляющая компания холдинга "БелОМО", Беларусь, г.Минск
Скачать
55358-18: Описание типа СИ Скачать 371.2 КБ
55358-18: Методика поверки Скачать 456.5 КБ
Заказать
Поставщик: ООО «ПКФ «Теплогаз-Центр»
Счетчики газа диафрагменные СГМН-1 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики газа диафрагменные СГМН-1 (далее счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых целях.

Информация по Госреестру

Основные данные
Номер по Госреестру 55358-18
Наименование Счетчики газа диафрагменные
Модель СГМН-1
Страна-производитель БЕЛАРУСЬ
Срок свидетельства (Или заводской номер) 28.06.2023
Производитель / Заявитель

ОАО "Минский механический завод им.С.И.Вавилова - управляющая компания холдинга "БелОМО", Беларусь, г.Минск

БЕЛАРУСЬ

Поверка

Межповерочный интервал / Периодичность поверки 8 лет
Зарегистрировано поверок 1948
Найдено поверителей 62
Успешных поверок (СИ пригодно) 1923 (99%)
Неуспешных поверок (СИ непригодно) 25 (1%)
Актуальность информации 24.02.2024

Поверители

Скачать

55358-18: Описание типа СИ Скачать 371.2 КБ
55358-18: Методика поверки Скачать 456.5 КБ

Описание типа

Назначение

Счетчики газа диафрагменные СГМН-1 (далее счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых целях.

Описание

Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.

Структура полного обозначения счетчиков газа в зависимости от исполнения:

СГМН-1 х-х-х Gx

I---------------Наличие дополнительного устройства;

------------ Расстояние между осями штуцеров;

--------- Направление потока газа;

---- Номинальный расход.

По наличию дополнительного устройства:

- СГМН- 1-x-x-Gx - без дополнительного устройства;

- СГМН-1 И-x-x-Gx - с устройством импульсного выхода;

- СГМН-IR-x-x-Gx - с устройством беспроводной передачи данных;

По расстоянию между осями штуцеров:

1 - расстояние между осями штуцеров 250 мм;

2 - расстояние между осями штуцеров 200 мм;

По направлению потока газа:

1 - направление потока газа левое;

2 - направление потока газа правое;

По номинальному расходу, м3/час:

4 - номинальный расход типоразмера G4;

6 - номинальный расход типоразмера G6.

Счетчики исполнений СГМН-1 И-x-x-Gx, СГМН-IR-x-x-Gx могут быть встроены в единую систему автоматизированного сбора и обработки информации.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики должны соответствовать группе исполнения С4 по ГОСТ Р 52931, но для эксплуатации в зависимости от варианта исполнения при температуре окружающего воздуха от минус 40 °С до плюс 50 °С или от минус 40 °С до плюс 60 °С.

Счетчики стойкие к термическому воздействию окружающей среды с температурой 450 °С.

Наибольшее избыточное рабочее давление счетчиков - 60 кПа.

Направление потока газа обозначено стрелкой на крышке счетчика.

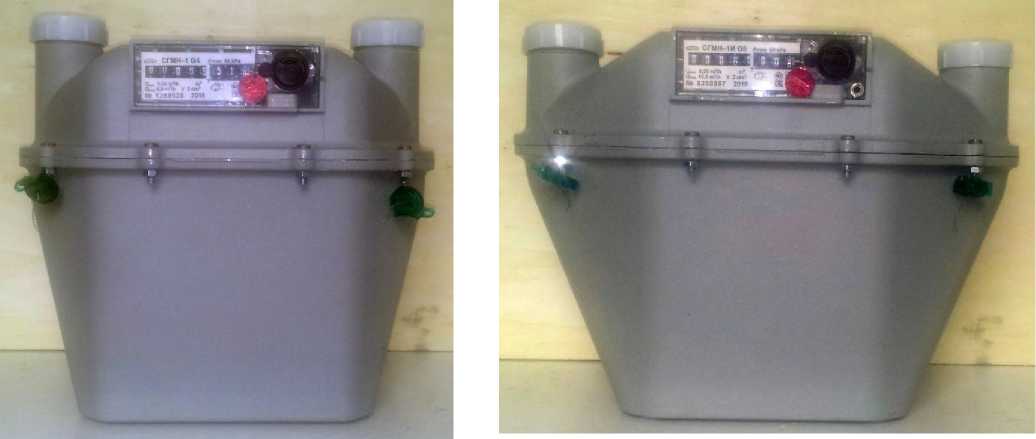

Общий вид счетчиков представлен на рисунке 1.

а) Общий вид счетчиков газа                       б) Общий вид счетчиков газа

СГМН-1-x-x-Gx                              СГМН-Ш-х-х-Gx

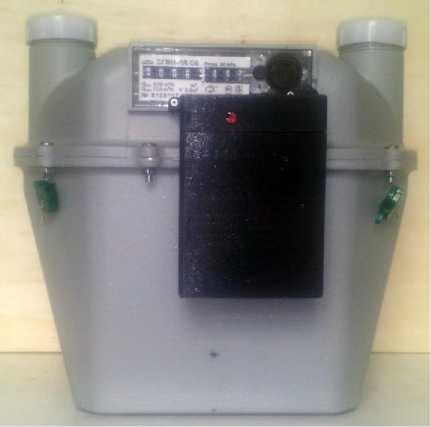

в) Общий вид счетчиков газа СГМН-lR-x-x-Gx

Рисунок 1 - Общий вид счетчиков газа СГМН-lx-x-x-Gx

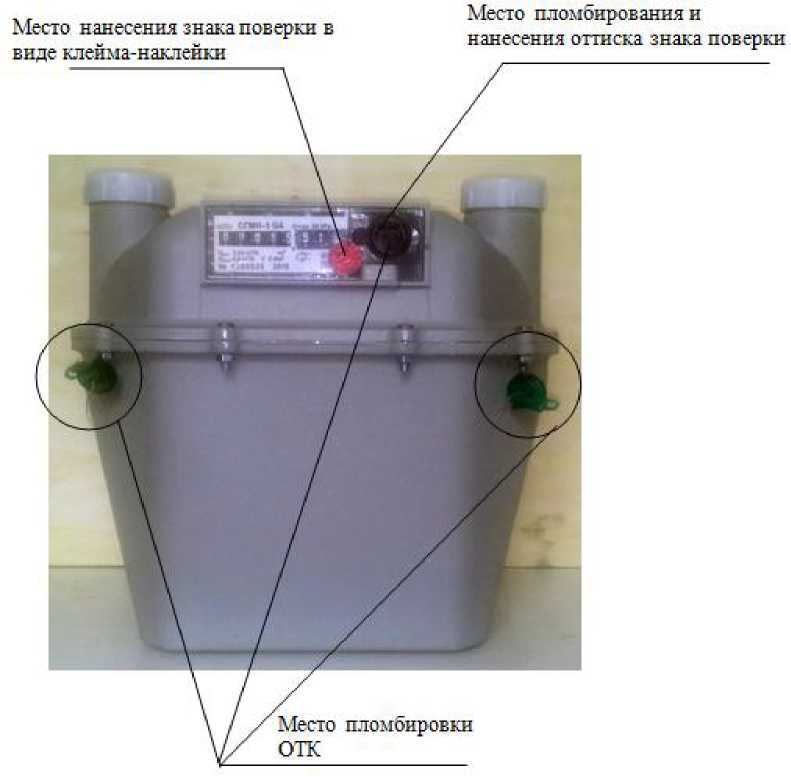

Место опломбирования счетчика изображено на рисунке 2.

Место нанесения знакаповерки е виде клейма-наклейки

Место пломОнровання и нанесення описка знака поверки

Место пломонровкн отк '

Рисунок 2 - Схема опломбирования счетчика, обозначение мест нанесения знака поверки

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

G4

G6

СГМН-1-х-х

СГМН-1И-х-х-

СГМН-IR-x-x-

СГМН-1-х-х

СГМН-1И-х-х-

СГМН-IR-x-x-

Номинальный расход (Q ном), м3/ч

4

6

Минимальный расход (Q мин), м3/ч, не более

0,04

0,06

Максимальный расход (Q макс), м3/ч, не менее

6

10

Допускаемая потеря давления на счетчике при номинальном расходе (APq ном), Па, не более

80

125

Допускаемая потеря давления на счетчике при максимальном расходе (APq макс), Па, не более

200

250

Продолжение таблицы 1

Пределы допускаемой основной относительной погрешности при нормальных условиях (20 ± 3) °C, на расходах, %: от Qмин до 0,1 •Q ном свыше 0,1 ^ном до Qмакс

±3 ±1,5

Температура измеряемого газа, °С

от -40 до +60

Порог чувствительности счетчиков, м3/ч, не более

0,002 QH0M.

Пределы допускаемой основной относительной погрешности в процессе эксплуатации на расходах, %:

от QUHII до 0,1 •Q ном

свыше 0,1 ^ном до Qмакс

±5

±3

Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры измеряемого газа на 1 °С от нормальной (20 ± 3)°С, в диапазоне температур измеряемого газа, %

± 0,45

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

СГМН-1-1-х Gx

С1М1 l-IH-l-\-G\

С1М1 l-IR-l-\-G\

С1М1 l-l-2-\-G\

СГМ l-IH-2-\-G\

СГМ l-IR-2-\-G\

Г абаритные размеры (длина х ширина х высота), мм, не более

310x165x225 (310x195x225)*

265x165x245 (265x195x245)*

Циклический объём счётчиков, дм3/об

2

Электрические характеристики цепи устройства импульсного выхода:

- напряжение, Umax, В

- сила тока, Imax , мА

< 12

<

0

Расстояние между осями штуцеров, мм

250 ± 0,5

200 ± 0,5

Масса, кг, не более

3,8

3,3

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до + 60

Резьба на присоединительных патрубках, трубная по ГОСТ 6357

G11/4

Срок службы, лет

20

* Для счетчиков исполнений CrMH-1R

Один импульс устройства импульсного выхода соответствует объему 0,01 м3, прошедшего через счетчик газа, что соответствует одному обороту цифрового диска младшего разряда.

Технические характеристики модуля бесконтактной передачи данных и сервисные программы - согласно ТУ производителя.

Счетчик прочный и герметичный при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.

Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 110 Н.м и крутящего момента 340 Н.м.

Знак утверждения типа

наносится на лицевой панели счетчика методом печати, а также на первом листе паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Количество, шт.

Счетчик газа диафрагменный СГМН-Ix-x-x-Gx

1

Крышка

2

Переходник (Сталь ГОСТ 380 или ГОСТ 1050)*

2

Гайка (Чугун КЧ 30-6-Ф ГОСТ 1215)*

2

Прокладка (Резина МБС ГОСТ 7338)*

2

Коробка (Упаковка)

1

Паспорт

1

Штекер**

1

Заглушка**

1

Фильтр ***

1

Методика поверки МРБ МП 1778-2008 с извещением об изменении №2****

1

* Входят в комплект счетчиков, планируемых к применению на территории Республики Беларусь и по требованию заказчика

* * Входят в комплект счетчиков с импульсным выходом по требованию заказчика.

* **Входит в комплект счетчиков по требованию заказчика

* ***Поставляется специализированным газораспределительным организациям

Поверка

осуществляется по документу МРБ МП.1778-2008 «Счетчики газа СГМН-1, СГД-1, СГД-3Т, СГД 4. Методика поверки» с извещением об изменении № 2, утвержденному БелГИМ 05.09.2018 г.

Основные средства поверки:

- поверочный комплекс счетчика газа, диапазон измерения расхода воздуха от 0,002 Qhom до Qмакс, погрешность измерения: от Qmuh до 0,1Qhom - ±1 %, св. 0,1Qhom до Qмакс - ±0,5 %;

- стенд для проверки прочности и герметичности (создание избыточного давления от 0 до 0,1 МПа (давление внутри испытуемого счетчика не менее, чем в 1,5 раза превышающее наибольшее избыточное давление));

- психрометр, диапазон измерения относительной влажности от 10 до 100 %, цена деления 0,5%;

- секундомер-таймер, пределы допускаемого значения погрешности измерения интервалов времени при (20 ± 5) °С равны ± (15 • 10 -6 • Т + С), где Т - значение интервала в секундах, С - 0,01 при цене деления 0,01 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на счетчик, в соответствии с рисунком 2, и в паспорт в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ BY 100185185.232-2013 Счетчики газа диафрагменные СГМН-1. Технические

условия
