Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р

Назначение

Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р (далее - комплекс) предназначены для измерения объема природного газа и других неагрессивных, сухих газов, приведенных к стандартным условиям по ГОСТ 2939-63.

Описание

Принцип действия комплексов основан на вычислении объема газа, приведенного к стандартным условиям, на основе объема газа, измеренного счетчиком газа при рабочих условиях, а также температуры и давления газа в трубопроводе, измеренных корректором, и вычисленного или подстановочного значения коэффициента сжимаемости.

Комплексы состоят из корректора и счетчика газа. В качестве корректора используется корректор объема газа ЕК270 (регистрационный номер 41978-13 в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ)).

В зависимости от типа счетчиков газа комплексы имеют две модификации:

- СГ-ЭК-Т на базе счетчиков газа турбинных РГ-Т (регистрационный номер 88939-23 в ФИФОЕИ), счетчиков газа СГ (регистрационный номер 14124-14 в ФИФОЕИ);

- СГ-ЭК-Р на базе счетчиков газа ротационных RABO (регистрационный номер 54267-13 в ФИФОЕИ), счетчиков газа ротационных РГ-Р (регистрационный номер 88140-23 в ФИФОЕИ), счетчиков газа ротационных RVG (регистрационный номер 16422-10 в ФИФОЕИ).

В зависимости от версии программного обеспечения (далее - ПО) корректора комплексы выпускаются с двумя версиями ПО 1.ХХ и 2.ХХ, которые отличаются диапазоном измерений температуры и алгоритмами расчета коэффициента сжимаемости. В комплексе с версией ПО 1.ХХ коэффициент сжимаемости рассчитывается по ГОСТ 30319.2-2015 или вводится в качестве условно-постоянной величины. В комплексе с версией ПО 2.ХХ коэффициент сжимаемости рассчитывается по алгоритмам в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины. Для комплексов с версией ПО 2.ХХ диапазон измерений температуры определяется при заказе.

В зависимости от метрологических характеристик комплексы выпускают в исполнениях «О», «У», «2У», «3У», «4У», «5У», «6У», «7У», «3С», «4С», «5С», «6С», «7С», «3Т».

В счетчиках газа c помощью магнита, установленного в счетном механизме, и датчика импульсов (геркона) формируется импульсный сигнал для корректора, пропорциональный объему, прошедшему через счетчик газа.

Корректор измеряет температуру газа термопреобразователем сопротивления типа Pt500 (500П), установленным в потоке газа, и давление газа преобразователем абсолютного давления.

В корректоре имеются дополнительные функции контроля температуры, разности давлений и высокочастотный вход для подключения дополнительного датчика импульсов различных типов (средне и высокочастотных). Корректор обеспечивает сохранение в энергонезависимой памяти архивов измеренных и вычисленных значений.

Корректор может быть смонтирован удаленно от счетчика газа.

Условное обозначение исполнения комплекса состоит из модификации (СГ-ЭК-Т, СГ-ЭК-Р), максимального значения измеряемого абсолютного давления, на которое выбирается преобразователь давления, максимального измеряемого объемного расхода при рабочих условиях, максимально допустимого рабочего давления (избыточного) для корпуса счетчика газа (1,6; 7,5; 10,0 МПа).

СГ-ЭК- Х-Х-Х/Х

I---------------Максимально допустимое рабочее давление (избыточное)

для корпуса счетчика газа: 1,6; 7,5 или 10,0 МПа;

Максимальный измеряемый объемный расход при рабочих условиях, м3/ч;

Максимальное значение измеряемого абсолютного давления, МПа;

Обозначение типа применяемого счетчика:

Т - счетчик газа СГ, счетчик газа турбинный РГ-Т;

Р - счетчик газа ротационный RABO, счетчик газа ротационный РГ-Р, счетчик газа ротационный RVG.

Общий вид комплексов модификации СГ-ЭК-Р представлен на рисунке 1, общий вид комплексов модификации СГ-ЭК-Т представлен на рисунке 2.

В комплексах в различных исполнениях пломбируются место присоединения преобразователя температуры и давления, место присоединения датчика импульсов с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3. Ручка крана в открытом положении пломбируется поставщиком газа после выполнения монтажных работ. В случае удаленного монтажа корректора или отсутствия мест отбора давления и замера температуры на счетчике газа, канал счета импульсов пломбируется пломбой с оттиском знака поверки, а ручка крана в открытом положении и места присоединения преобразователей температуры и давления пломбируются поставщиком газа после выполнения монтажных работ.

Заводской номер в виде арабских цифр наносится методом термопечати, металлографики и/или гравировки на шильдик, расположенный на крепежной пластине корректора. Место нанесения заводского номера и знака утверждения типа представлены на рисунке 4.

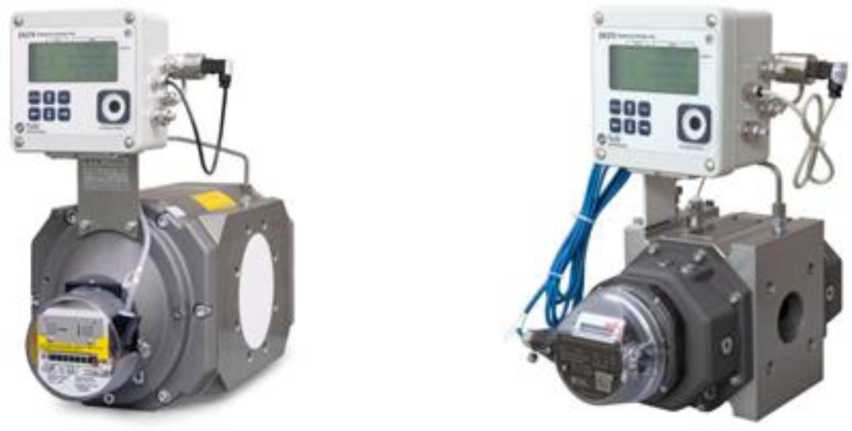

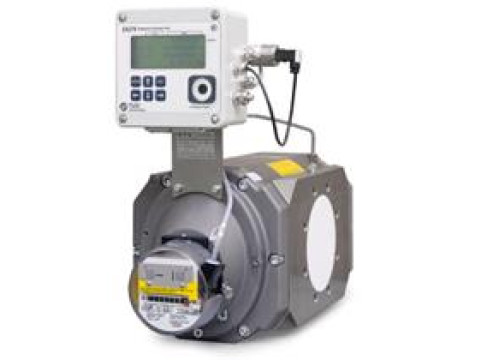

Рисунок 1 - Общий вид комплексов модификации СГ-ЭК-Р

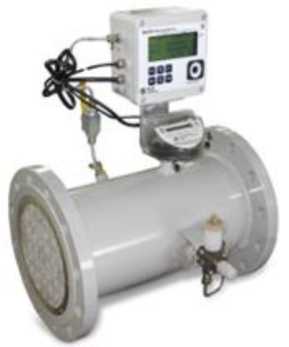

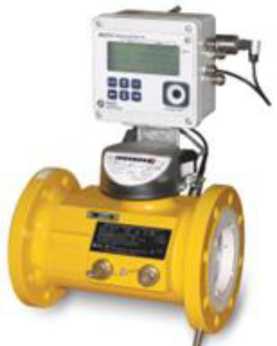

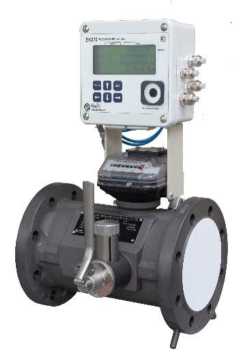

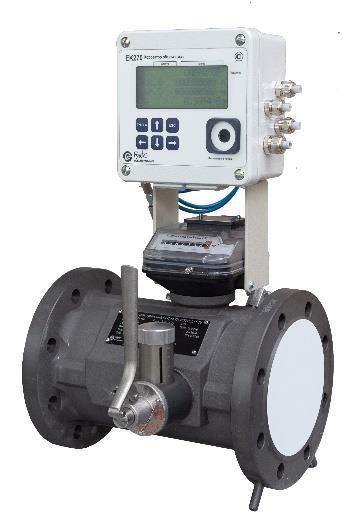

Рисунок 2 - Общий вид комплексов модификации СГ-ЭК-Т

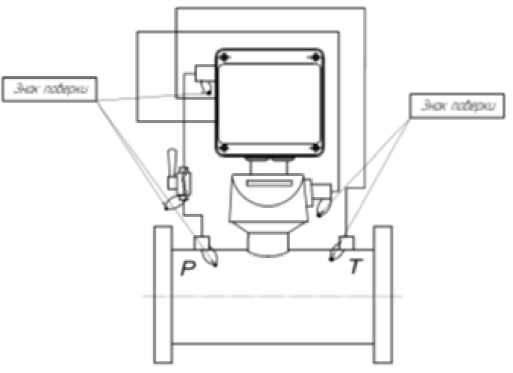

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Место нанесения знака утверждения типа

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа

Место нанесения _заводского номера

Программное обеспечение

ПО комплекса представляет собой встроенное ПО корректора.

Конструкция корректоров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Пределы допускаемой относительной погрешности измерения объема газа

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на шильдик комплекса методом металлографики и/или гравировки и на титульных листах эксплуатационной документации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

ГОСТ Р 8.740-2023 «Государственная система обеспечения единства измерений. Расход и объем газа. Методика (метод) измерений с применением турбинных, ротационных и вихревых расходомеров и счетчиков», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2023.46993

Нормативные документы

Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1)

ЛГТИ.407321.001 ТУ Комплексы для измерения количества газа СГ-ЭК. Технические условия
