Автоцистерны и автотопливозаправщики ГРАЗ-АЦ и ГРАЗ-АТЗ
| Номер в ГРСИ РФ: | 55910-19 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | ОАО "Грабовский автомобильный завод" (ГРАЗ), с.Грабово |
Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55910-19 |
| Действует | по 08.02.2029 |
| Наименование | Автоцистерны и автотопливозаправщики |
| Модель | ГРАЗ-АЦ и ГРАЗ-АТЗ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1fb82939-c1ff-c01f-4cfd-270b064d4b7a |
Производитель / Заявитель
Акционерное общество «Грабовский автомобильный завод» (АО «Завод ГРАЗ»), Пензенская обл., Бессоновский р-н, с. Грабово
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
2091
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2091 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
55910-19: Описание типа
2023-55910-19.pdf
|
Скачать | 477.7 КБ | |
|
55910-19: Методика поверки
2021-mp55910-19.pdf
|
Скачать | 100.5 КБ |
Описание типа
Назначение
Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Описание
Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АЦ и АТЗ состоят из стальной или алюминиевой сварной цистерны, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на шасси автомобиля. Корпус цистерны с надрамником крепится к лонжеронам шасси автомобиля при помощи стремянок или при помощи пластин. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной прямоугольной, круглой или квадратной формы с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос и датчик уровня по дополнительному заказу.
Узел выдачи топлива АТЗ устанавливается в ящике на раме шасси с левой, правой стороны, за кабиной водителя или за цистерной, комплектуется счетчиком жидкости СЖ-ППО (Госреестр СИ №59916-15), МКА (Госреестр СИ №71647-18), TehnoTech серии Т (Госреестр СИ № 72808-18) или ДД 25-1,6СУ, ДД 40-0,6СУ (Госреестр СИ № 71149-18).
АЦ и АТЗ имеют модификации ГРАЗ-АЦ/АТЗ-4; ГРАЗ-АЦ/АТЗ-4,9; ГРАЗ-АЦ/АТЗ-5,5; ГРАЗ-АЦ/АТЗ-6,5; ГРАЗ-АЦ/АТЗ-7,8; ГРАЗ-АЦ/АТЗ-8,6; ГРАЗ-АЦ/АТЗ-10,0; ГРАЗ-АЦ/АТЗ-10,7; ГРАЗ-АЦ/АТЗ-11,0; ГРАЗ-АЦ/АТЗ-11,8; ГРАЗ-АЦ/АТЗ-12; ГРАЗ-АЦ/АТЗ-13; ГРАЗ-АЦ/АТЗ-15,0; ГРАЗ-АЦ/АТЗ-15,8; ГРАЗ-АЦ/АТЗ-16, ГРАЗ-АЦ/АТЗ-17,0; ГРАЗ-АЦ/АТЗ-20,0, ГРАЗ-АЦ/АТЗ-22,0, которые отличаются геометрическими размерами и номинальной вместимостью. В зависимости от материала (сталь или алюминиевый сплав) цистерны имеют варианты исполнения М2 и М1. Заводские (идентификационные номера VIN) наносятся на табличку изготовителя в виде буквенно-цифровых обозначений ударным способом.
Общие виды АЦ и АТЗ и место нанесения заводского номера представлены на рисунках 1 и 2.
Место нанесения заводского номера

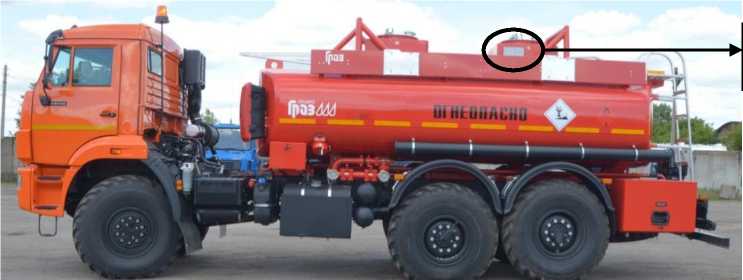

Рисунок 1 - Общий вид автоцистерны ГРАЗ-АЦ-11,0 и место нанесения заводского номера
Место нанесения заводского номера

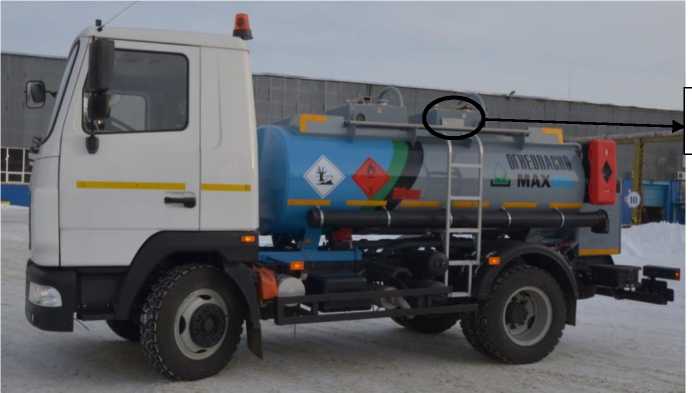

Рисунок 2 - Общий вид автотопливозаправщика ГРАЗ-АТЗ-5,5 и место нанесения заводского номера
На боковых сторонах и сзади АЦ и АТЗ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Схемы пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 3 и 4.

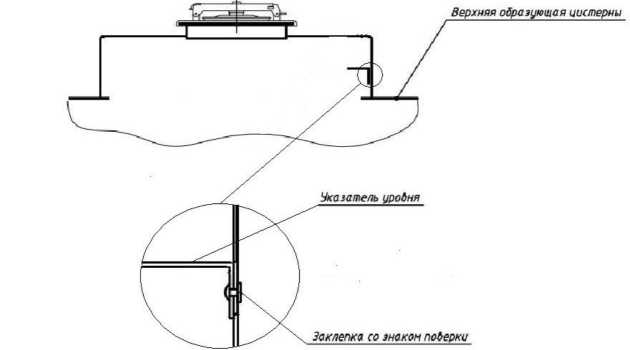

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через боковую стенку горловины и указатель уровня налива в виде металлического уголка

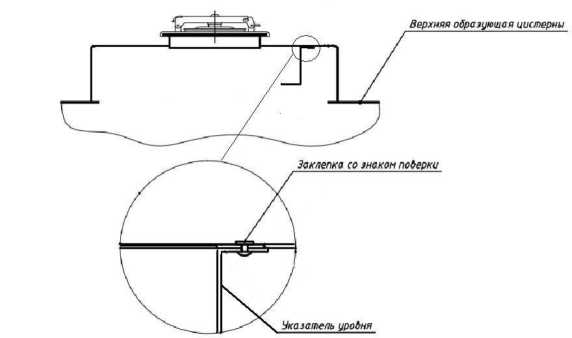

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через верхнюю стенку горловины и указатель уровня налива в виде металлического уголка
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
ГРАЗ-АЦ/АТЗ-4 |
ГРАЗ-АЦ/АТЗ-4,9 |
ГРАЗ-АЦ/АТЗ-5,5 |
ГРАЗ-АЦ/АТЗ-6,5 | |
|
Номинальная вместимость, дм3 |
4000 |
4900 |
5500 |
6500 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
ГРАЗ-АЦ/АТЗ-7,8 |
ГРАЗ-АЦ/АТЗ-8,6 |
ГРАЗ-АЦ/АТЗ-10,0 |
ГРАЗ-АЦ/АТЗ-10,7 | |
|
Номинальная вместимость, дм3 |
7800 |
8600 |
10000 |
10700 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
ГРАЗ-АЦ/АТЗ-11,0 |
ГРАЗ-АЦ/АТЗ-11,8 |
ГРАЗ-АЦ/АТЗ-12 |
ГРАЗ-АЦ/АТЗ-13 | |
|
Номинальная вместимость, дм3 |
11000 |
11800 |
12000 |
13000 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
ГРАЗ-АЦ/АТЗ- 15 |
ГРАЗ-АЦ/АТЗ-15,8 |
ГРАЗ-АЦ/АТЗ-16,0 | |
|
Номинальная вместимость, дм3 |
15000 |
15800 |
16000 |
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
ГРАЗ-АЦ/АТЗ-17,0 |
ГРАЗ-АЦ/АТЗ-20,0 |
ГРАЗ-АЦ/АТЗ- 22,0 | |
|
Номинальная вместимость, дм3 |
17000 |
20000 |
22000 |
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более - ГРАЗ-АЦ/АТЗ-4,0, ГРАЗ-АЦ/АТЗ-4,9 |
±2,5 |
|
- ГРАЗ-АЦ/АТЗ-5,5, ГРАЗ-АЦ/АТЗ-6,5, ГРАЗ-АЦ/АТЗ-7,8, ГРАЗ-АЦ/АТЗ-8,6,ГРАЗ-АЦ/АТЗ-10,0, |
±2,0 |
|
ГРАЗ-АЦ/АТЗ-10,7, ГРАЗ-АЦ/АТЗ-11,0 - ГРАЗ-АЦ/АТЗ-11,8, ГРАЗ-АЦ/АТЗ-12, ГРАЗ-АЦ/АТЗ-13, ГРАЗ-АЦ/АТЗ-15,0, ГРАЗ-АЦ/АТЗ-15,8, ГРАЗ-АЦ/АТЗ-16, ГРАЗ-АЦ/АТЗ-17,0, ГРАЗ-АЦ/АТЗ-20,0, ГРАЗ-АЦ/АТЗ-22,0 |
±1,5 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
ГРАЗ-АЦ/АТЗ-4 |
ГРАЗ-АЦ/АТЗ-4,9 |
ГРАЗ-АЦ/АТЗ-5,5 |
ГРАЗ-АЦ/АТЗ-6,5 | |
|
Снаряженная масса М1/М2, кг, не более |
5200/5400 |
5300/6000 |
5400/6100 |
6200/6700 |
|
Длина, мм, не более |
7500 |
7840 |
7500 |
6200 |
|
Ширина, мм, не более |
2550 |
2550 |
2550 |
2550 |
|
Высота, мм, не более |
3600 |
3600 |
3600 |
2830 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
ГРАЗ-АЦ/АТЗ-7,8 |
ГРАЗ-АЦ/АТЗ-8,6 |
ГРАЗ-АЦ/АТЗ-10,0 |
ГРАЗ-АЦ/АТЗ-10,7 | |
|
Снаряженная масса М1/М2, кг, не более |
9790/10290 |
10100/10600 |
10450/12400 |
9200/9800 |
|
Длина, мм, не более |
7840 |
8250 |
8850 |
8800 |
|
Ширина, мм, не более |
2550 |
2550 |
2550 |
2550 |
|
Высота, мм, не более |
3345 |
3300 |
4000 |
4000 |
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
ГРАЗ- АЦ/АТЗ-11,0 |
ГРАЗ-АЦ/АТЗ -11,8 |
ГРАЗ-АЦ/АТЗ-12 |
ГРАЗ-АЦ/АТЗ-13 | |
|
Снаряженная масса М1/М2, кг, не более |
11600/12400 |
10650/11150 |
12200/12500 |
13000/13300 |
|
Длина, мм, не более |
8850 |
9375 |
10100 |
10100 |
|
Ширина, мм, не более |
2550 |
2550 |
2550 |
2550 |
|
Высота, мм, не более |
4000 |
3500 |
4000 |
4000 |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
ГРАЗ-АЦ/АТЗ-15,0 |
ГРАЗ-АЦ/АТЗ-15,8 |
ГРАЗ-АЦ/АТЗ-16 | |
|
Снаряженная масса М1/М2, кг, не более |
14250/17000 |
13500/14000 |
13600/14000 |
|
Длина, мм, не более |
12050 |
12050 |
12050 |
|
Ширина, мм, не более |
2550 |
2550 |
2550 |
|
Высота, мм, не более |
4000 |
4000 |
4000 |
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
ГРАЗ-АЦ/АТЗ-17,0 |
ГРАЗ-АЦ/АТЗ-20,0 |
ГРАЗ-АЦ/АТЗ- 22,0 | |
|
Снаряженная масса М1/М2, кг, не более |
14100/15400 |
15424/16550 |
16590/17500 |
|
Длина, мм, не более |
10650 |
10800 |
11300 |
|
Ширина, мм, не более |
2550 |
2550 |
2550 |
|
Высота, мм, не более |
4000 |
4000 |
4000 |
Таблица 12 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °C Атмосферное давление, кПа |
от -40 до +50 от 84 до 106,7 |
Знак утверждения типа
наносится на маркировочную табличку фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 13- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна или Автотопливозаправщик |
ГРАЗ-АЦ ГРАЗ-АТЗ |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 комплект | |
|
Руководство по эксплуатации |
РЭ 37.253.288-2018 |
1 шт. |
|
Формуляр |
АЦ/АТЗ-0000000 ФО |
1 шт. |
Сведения о методах измерений
в разделе 2 «Использование по назначению» руководства по эксплуатации РЭ 37.253.288-2018.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки (в части приложения А);
ГОСТ 33666-2015 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Технические требования;
ТУ-37.001.2030-2018 Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ. Технические условия.
