Манометры, вакуумметры и мановакуумметры показывающие деформационные ДМ, ДМЭ, ТМТБ
| Номер в ГРСИ РФ: | 55926-13 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "БРЕНД девелопмент", г.Москва |
Манометры вакуумметры и мановакуумметры показывающие деформационные ДМ, ДМЭ, ТМТБ (далее по тексту - приборы) предназначены для измерений избыточного и вакуумметрического давления неагрессивных и агрессивных жидкостей и газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55926-13 |
| Действует | по 29.10.2028 |
| Наименование | Манометры, вакуумметры и мановакуумметры показывающие деформационные |
| Модель | ДМ, ДМЭ, ТМТБ |
| Приказы |
№2067 от
12.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7e48a244-873c-267f-9b8a-f258b97fbdb8 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 17.12.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1479 п. 12 от 17.12.2013 |
Производитель / Заявитель
ООО «БД», РОССИЯ, 109316, г. Москва, вн.тер.г. муниципальный округ Нижегородский, пр-д Остаповский, д. 5/1, стр. 2, помещ. 67
Россия
Поверка
| Методика поверки / информация о поверке |
МИ 2124-90 Рекомендация. Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
425218
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 420171 (99%) |
| Неуспешных поверок (СИ непригодно) | 5047 (1 %) |
| Актуальность информации | 19.10.2026 |
Поверители
Скачать
|
55926-13: Описание типа
2023-55926-13-1.pdf
|
Скачать | 159.7 КБ | |
|
55926-13: Методика поверки
2023-mp55926-13.pdf
|
Скачать | 87.1 КБ | |
|
55926-13: Описание типа
2023-55926-13.pdf
Файл устарел
|
Скачать | 159.7 КБ | |
|
55926-13: Описание типа
2026-55926-13.pdf
Файл устарел
|
Скачать | 335.6 КБ | |
|
55926-13: Методика поверки
2023-mp55926-13-1.pdf
|
Скачать | 87.1 КБ | |
|
55926-13: Описание типа
2026-55926-13-1.pdf
|
Скачать | 335.6 КБ |
Описание типа
Назначение
Манометры вакуумметры и мановакуумметры показывающие деформационные ДМ, ДМЭ, ТМТБ (далее по тексту - приборы) предназначены для измерений избыточного и вакуумметрического давления неагрессивных и агрессивных жидкостей и газов.
Описание
Принцип действия приборов основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Основным узлом измерительной системы приборов является трубчатая пружина. При возрастании давления пружина разгибается, и перемещение её свободного конца с помощью передаточного механизма преобразуется во вращение показывающей стрелки относительно шкалы циферблата манометра. Измеряемое давление подается в рабочую полость прибора через резьбовой штуцер.
Шкалы давления приборов могут быть отградуированными в кПа, МПа, кгс/см2, бар, psi и других единицах давления.

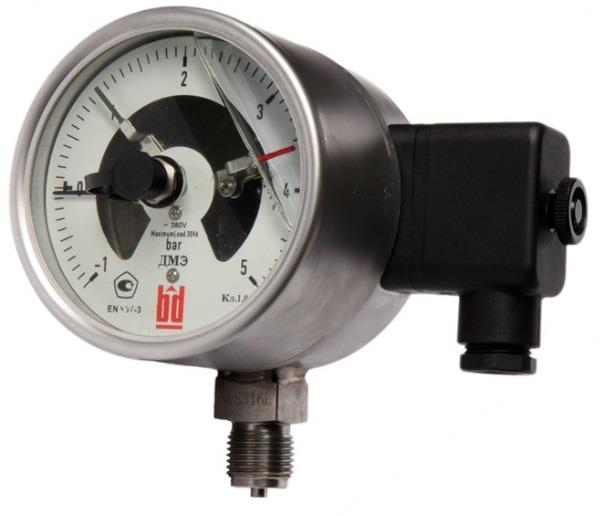

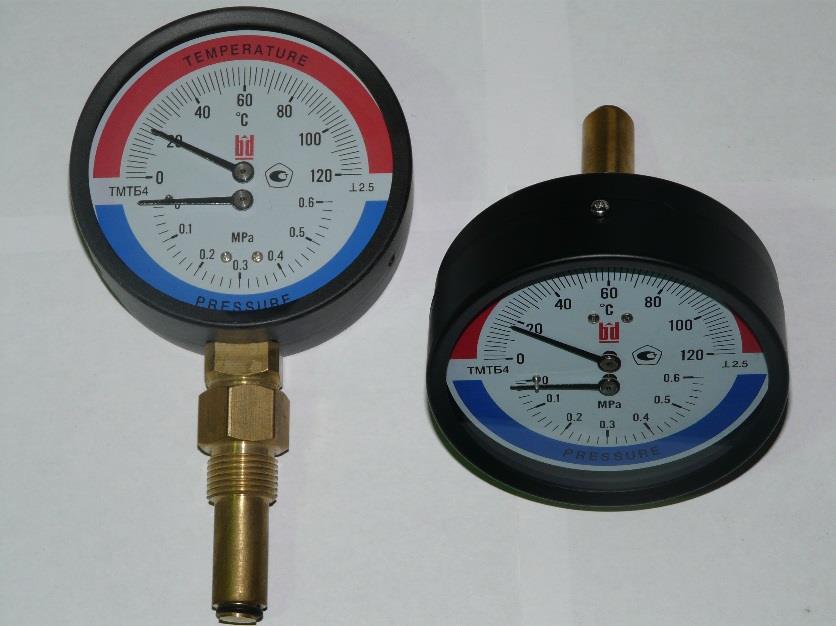

Приборы ДМЭ имеют сигнализирующие устройства, которые при эксплуатации можно установить на любые значения давления в пределах шкалы, обеспечивая включением и выключением электроконтактов управление внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. В состав приборов ТМТБ входит биметаллический термометр, предназначенный для контроля температуры измеряемой среды. Они имеют циферблат с двумя шкалами (основная манометрическая для измерений положительного избыточного давления и дополнительная температурная для контроля температуры), а также две указательных стрелки. Погрешность измерений температуры в ТМТБ не нормируется.
По заказу могут выпускаться приборы с комбинированными шкалами (например, на две или более единицы измерений давления), с дополнительными температурными шкалами для хладонов, с корректором нуля на стрелке, с повышенной устойчивостью к перегрузкам избыточным давлением, с встроенным демпфером (дросселем), с передним/задним фланцем или скобой для крепления, а также приборы кислородного исполнения.
Модификации приборов представлены в таблице 1.

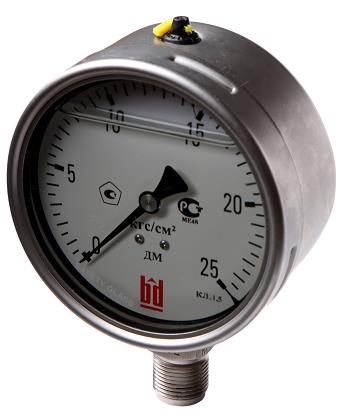

Приборы (кроме ТМТБ и ДМ1) могут быть изготовлены в виброзащищенном исполнении, при этом внутренний объем корпуса заполняется демпфирующей жидкостью, например, глицерином или силиконовым маслом.
По дополнительному заказу в комплект поставки приборов ДМ и ДМЭ может быть включена разделительная мембрана, необходимая для защиты измерительной системы манометров от воздействия измеряемой среды при измерениях давления агрессивных, вязких, загрязненных, высокотемпературных и т.д. сред.
Внешний вид приборов приведен на рисунке 1.

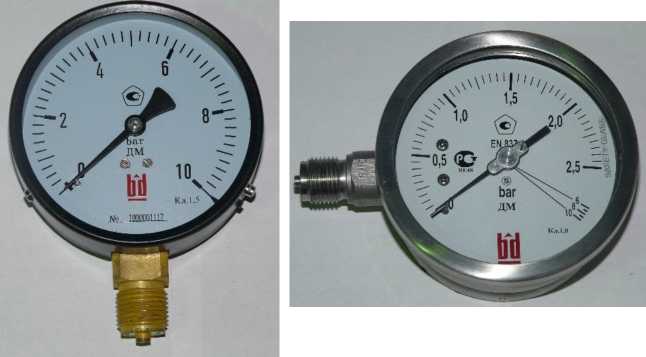

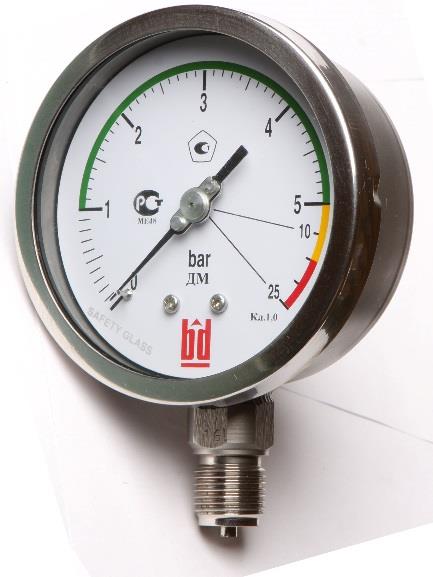

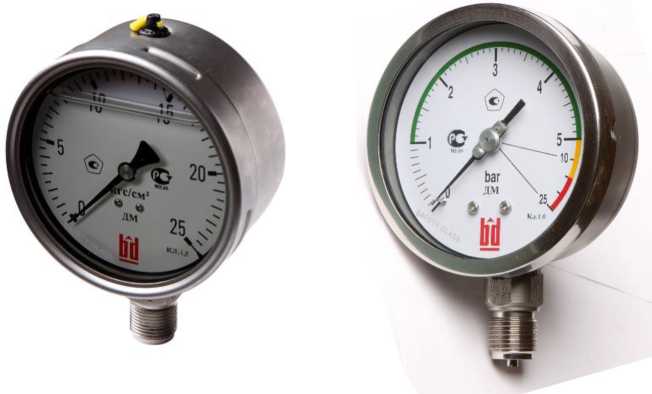

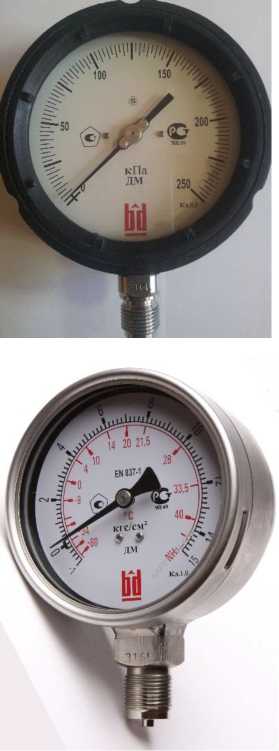

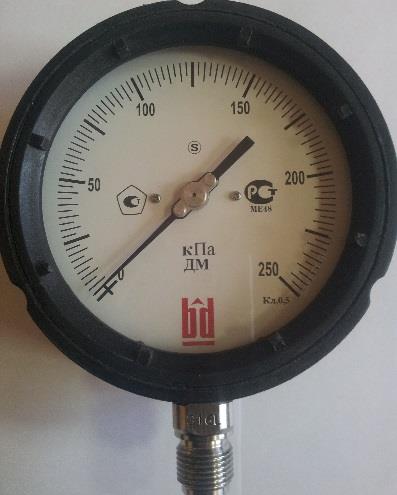

Рисунок 1 - Внешний вид приборов
Технические характеристики
Метрологические и технические характеристики приборов приведены в таблице 1.
аблица 1
|
Наименование характеристики |
Значение характеристики | |
|
ДМ | ||
|
Нижние пределы измерений из ряда по ГОСТ 2405, МПа • манометров • вакуумметров и мановакуумметров |
0 от минус 0,1 до минус 0,06 | |
|
Верхние пределы измерений (ВПИ) из ряда по ГОСТ 2405, МПа • манометров ДМ1, ДМ2, ДМ5, ДМ6 ДМ3, ДМ4 • мановакуумметров • вакуумметров |
от 0,06 до 160 от 0,06 до 250 от 0,06 до 2,4 0 | |
|
Пределы допускаемой основной приведенной погрешности, у, % диапазона измерений ДМ1 ДМ2 ДМ3, ДМ4, ДМ5, ДМ6 |
±0,4; ±0,6; ±1; ±1 ±1; ±1,5; ± ±0,4; ±0,5; ±0,6; ±] |
5; ±1,6; ±2,5; ±4 :1,6; ±2,5 1; ±1,5; ±1,6; ±2,5 |
|
Вариация показаний, % диапазона измерений |
1у | |
|
Пределы дополнительной погрешности, вызванной изменением температуры нормальных условий окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % диапазона измерений - для приборов с у = ±2,5 %; ±4 % - для остальных приборов |
±1 ±0,4 | |
|
Предельная допустимая перегрузка для манометров и мановакуумметров, % ВПИ |
30 (для ВПИ<40 МПа) 15 (для ВПИ >40 МПа) | |
|
Материал корпуса ДМ1 ДМ2 ДМ3 ДМ4 ДМ5 ДМ6 |
сталь нержавеющая сталь нержавеющая сталь нержавеющая сталь нержавеющая сталь полипропилен, фенол | |
|
Материал чувствительного элемента ДМ1 ДМ2 ДМ3 ДМ4 ДМ5 ДМ6 |
латунь латунь нержавеющая сталь нержавеющая сталь нержавеющая сталь нержавеющая сталь | |
|
Масса (с фланцами), кг, не более ДМ1 ДМ2 ДМ3 ДМ4 ДМ5 ДМ6 |
от 0,06 до 4,50 от 0,08 до 3,50 от 0,077 до 4,50 от 0,20 до 3,50 от 0,29 до 3,20 от 0,85 до 2,90 | |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики | ||
|
ДМ | |||
|
Диаметр корпуса, мм, не более ДМ1 ДМ2 ДМ3 ДМ4 ДМ5 ДМ6 |
27; 40; 50; 63; 80; 100; 150; 160; 250 40; 50; 63;80;100; 150; 160 40; 50; 63; 80; 100; 125; 150; 200; 250 63; 100; 150; 160;250 63; 100; 150; 250 128 | ||
|
Средний срок службы, лет |
10 | ||
|
Средняя наработка до отказа, ч |
100000 | ||
|
Наименование характеристики |
Значение характе |
ристики | |
|
ДМЭ |
ТМТБ | ||
|
Нижние пределы измерений из ряда по ГОСТ 2405, МПа • манометров • вакуумметров и мановакуумметров |
0 от минус 0,1 до минус 0,06 |
0 - | |
|
Верхние пределы измерений (ВПИ) из ряда по ГОСТ 2405, МПа • манометров |
от 0 до 250 |
от 0,25 до 4 | |
|
• мановакуумметров |
от 0,06 до 2,4 |
- | |
|
• вакуумметров |
0 |
- | |
|
Пределы допускаемой основной приведенной погрешности, у, % диапазона измерений |
±1; ±1,5; ±1,6; ±2,5 |
±1,5; ±1,6; ±2,5 | |
|
Вариация показаний, % диапазона измерений |
1 у | ||
|
Диапазоны показаний температуры, °С |
_ |
от 0 до 100, от 0 до 120, от 0 до 150; от 0 до 160 | |
|
Пределы дополнительной погрешности, вызванной изменением температуры нормальных условий окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % диапазона измерений |
±0,6 | ||
|
Предельная допустимая перегрузка для манометров и мановакуумметров, % ВПИ |
25 |
15 | |
|
Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства приборов ДМЭ, % диапазона измерений - для приборов с у = ±2,5 % - для остальных приборов |
±4 ±2,5 |
_ | |
|
Вариация срабатывания сигнализирующего устройства, % диапазона измерений - для приборов с у = ±2,5 % - для остальных приборов |
±4 ±2,5 |
_ | |
|
Потребляемая мощность, В-А, не более |
15 |
_ | |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики | |
|
ДМЭ |
ТМТБ | |
|
Разрывная мощность контактов, не более • при постоянном токе (Вт) • при переменном токе (В •А) |
30 50 |
_ |
|
Материал • корпуса • измерительного механизма |
сталь/нержавеющая сталь латунь/нержавеющая сталь |
сталь латунь |
|
Масса (с фланцами), кг, не более |
от 0,78 до 1,45 |
от 0,41 до 0,90 |
|
Диаметр корпуса, мм, не более |
63; 80;100; 150; 250 |
63; 80; 100 |
|
Средний срок службы, лет |
10 | |
|
Средняя наработка до отказа, ч |
100000 | |
Условия эксплуатации:
Диапазон рабочих температур окружающей среды, °С
от минус 50 до 65
от минус 60 до 65
от 84 до 106,7
до 100
- приборов ДМ1, ДМ2, ТМТБ
- приборов ДМ3, ДМ4, ДМ5, ДМ6, ДМЭ
Атмосферное давление, кПа
Относительная влажность при температуре 30 °С и ниже, %
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта прибора и фотохимическим или иным методом на циферблат приборов.
Комплектность
В комплект поставки входят:
Прибор - 1 шт.
Мембрана разделительная - 1 шт. (по дополнительному заказу).
Паспорт - 1 экз.
Сведения о методах измерений
Сведения о методе измерений приведены в паспортах приборов.
Нормативные документы
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»
ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па»
МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»
Технические условия ТУ 4212-002-76586391-2013
