Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8
| Номер в ГРСИ РФ: | 55968-13 |
|---|---|
| Производитель / заявитель: | ООО "КБ "ЭЛАКС", г.Воронеж |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 55968-13 |
| Действует | по 23.10.2029 |
| Наименование | Концентраторы-анализаторы низкочастотных сигналов многофункциональные |
| Модель | СКМ-8 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bbe68f56-7894-fa80-129d-dc2128997f84 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 18.12.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1482 п. 47 от 18.12.2013 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Конструкторское бюро «ЭЛАКС» (ООО «КБ «ЭЛАКС»), г. Воронеж
Россия
Поверка
| Методика поверки / информация о поверке | МП 206/585-2013 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 578 (97%) |
| Неуспешных поверок (СИ непригодно) | 16 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
55968-13: Описание типа
2024-55968-13.pdf
|
Скачать | 320.6 КБ | |
|
55968-13: Методика поверки
2024-mp55968-13.pdf
|
Скачать | 921.1 КБ |
Описание типа
Назначение
Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8 (далее - анализаторы) предназначены для измерений средних квадратических значений напряжения и силы переменного тока, звукового давления в воздушной среде и виброускорения.
Описание
Конструктивно анализатор выполнен в виде моноблока с жидкокристаллическим индикатором, пленочной клавиатурой и разъемами для подключения первичных измерительных преобразователей (ПИП). В состав комплекта анализатора входят блок измерительный «Колибри», ПИП звукового давления (измерительный микрофон), ПИП виброускорения (измерительный вибропреобразователь) и токосъемник, зарядное устройство и комплект измерительных кабелей. Управление анализатором осуществляется встроенным процессором управления или с помощью управляющей ПЭВМ посредством интерфейса USB.
Принцип действия анализатора основан на преобразовании ПИП звукового давления и виброускорения в электрические сигналы, преобразовании этих сигналов и сигналов напряжения переменного тока (входных сигналов анализатора) АЦП анализатора в цифровой вид, последующей их обработке измерительным блоком или управляющей ПЭВМ (спектральный анализ с разрешением до 1 Гц, октавный или 1/3-октавный анализ по ГОСТ Р 8.714-2010, 1 класс точности) и отображении результатов измерений и расчетных величин на жидкокристаллическом индикаторе или на дисплее ПЭВМ.
Анализатор обеспечивает электропитание и согласование ПИП с входными цепями измерительного блока, усиление входных сигналов, их аналого-цифровое преобразование, формирование и обработку входного потока цифровых кодов, а также оперативный расчет всех необходимых показателей и их отображение.
Электропитание анализатора обеспечивается с помощью встроенной аккумуляторной батареи.
Внешний вид, место для нанесения знака утверждения типа, знака поверки, места для пломбировки, место для нанесения заводского номера представлены на рисунках 1 и 2. Знак поверки наносится на свободном от надписей пространстве на лицевой панели анализатора.
Защита от несанкционированного доступа предусмотрена с помощью пломбы (рисунок 2). Заводской номер в формате «ХХХХ» (где ХХХХ - обозначение из 4 цифр) наносится на заднюю панель блока измерительного «Колибри» с помощью самоклеящейся пленки.
Место нанесения знака поверки

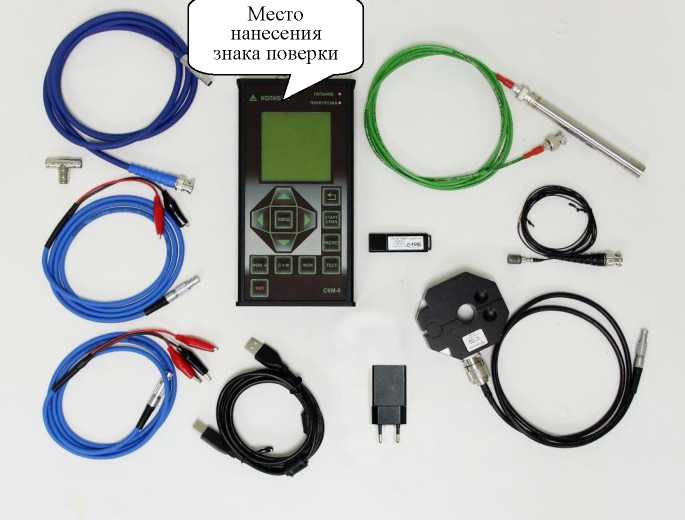

Рисунок 1 - Общий вид концентратора-анализатора низкочастотных
сигналов многофункционального СКМ-8 с обозначением места нанесения знака поверки

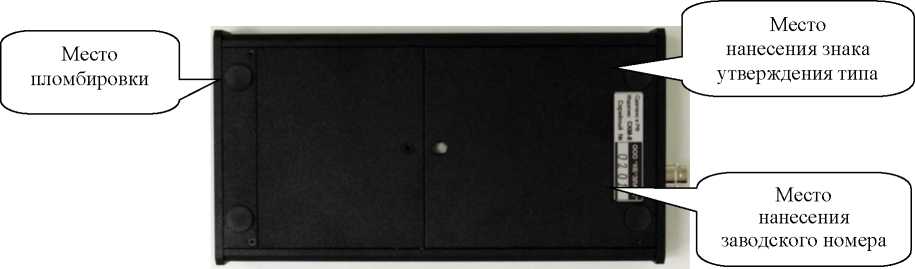

Рисунок 2 - Внешний вид задней панели блока измерительного с обозначением мест пломбировки от несанкционированного доступа, нанесения знака утверждения типа и заводского номера
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) анализаторов «СКМ8 ПО» представляет собой специализированное ПО - «Спектральный анализ сигналов» (OPSDEFF.DLL).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологические характеристики анализатора нормированы с учетом влияния программного обеспечения.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные(признаки) |
Значение |
|
Наименование программного модуля |
Спектральный анализ сигналов |
|
Идентификационное наименование программного модуля |
opsdeff.dll |
|
Номер версии (идентификационный номер) ПО | |
|
Цифровой идентификатор ПО |
41768511 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
4 |
|
При измерении напряжения переменного тока | |
|
Диапазон рабочих частот, Гц |
от 10 до 20000 |
|
Диапазон входных напряжений переменного тока, В |
от 2-10-8 до 4 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
±5 |
|
При измерении силы переменного тока | |
|
Диапазон рабочих частот, Гц |
от 63 до 16000 |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ (Ом-1) |
от 15 до 40 |
|
Пределы допускаемой погрешности изменения коэффициента калибровки в зависимости от подмагничивания рабочим током, дБ |
±2 |
|
При измерении уровня звукового давления | |
|
Диапазон рабочих частот, Гц |
от 20 до 16000 |
|
Диапазон измерений, дБ относительно уровня 20 мкПа |
от 20 до 120 |
|
Пределы допускаемой погрешности измерений на частоте 1000 Гц, дБ относительно уровня 20 мкПа |
±0,7 |
|
Нелинейность амплитудной характеристики, дБ |
±1,1 |
|
Частотные характеристики А, С, Z(ЛИН) соответствуют шумомерам 1-го класса точности по ГОСТ Р 53188.1-2019 | |
|
Наименование характеристики |
Значение |
|
При измерении виброускорения | |
|
Диапазон рабочих частот, Гц |
от 20 до 12000 |
|
Диапазон измерений, м/с2 |
от 1,0-10-3 до 31,6 |
|
Пределы допускаемой относительной погрешности измерений, % в поддиапазоне частот от 20 до 5001 Гц в поддиапазоне частот свыше 5001 до 12000 Гц |
±5 ±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: -напряжение питания постоянного тока, В |
3,6 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Габаритные размеры измерительного блока (длинахширинахвысота), мм, не более |
215x105x35 |
|
Масса, кг, не более |
0,8 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа |
от +10 до +30 80 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на заднюю панель блока измерительного «Колибри» с помощью самоклеящейся пленки.
Комплектность
Таблица 4 - Комплектность анализаторов
|
Наименование |
Количество, шт. |
|
Блок измерительный «Колибри» |
1 |
|
Измерительный микрофон с кабелем |
1 |
|
Измерительный вибропреобразователь |
1 |
|
Измерительный токосъемник с кабелем |
1 |
|
Кабель подключения блока СКМ-8 к USB порту ПЭВМ |
1 |
|
Универсальный кабель-переходник LEMO-BNC блока СКМ-8 |
1 |
|
Гальванический контакт подключения несимметричных линий |
1 |
|
Гальванический контакт подключения симметричных линий |
1 |
|
Т-коннектор для подключения к разъему BNC |
1 |
|
Зарядное устройство для анализатора |
1 |
|
Программное обеспечение «СКМ-8 ПО» на CD-диске |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Упаковочная тара |
1 |
Сведения о методах измерений
приведены в КБНМ.468214.008РЭ Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8. Руководство по эксплуатации.
Нормативные документы
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10’ 1 до к106 Гц».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 ноября 2018 г. № 2537 «Об утверждении Государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
ГОСТ Р 53188.1’2019 Шумомеры. Часть 1. Технические требования;
ГОСТ Р 8.714’2010 ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний;
КБНМ.468214.008ТУ. Концентраторы’анализаторы низкочастотных сигналов
многофункциональные СКМ’8. Технические условия.
