Аппаратура мониторинга условий навигации (АМУН), индекс 14Ц892
| Номер в ГРСИ РФ: | 56133-14 |
|---|---|
| Производитель / заявитель: | ЗАО "КБ Навис", г.Москва |
Аппаратура мониторинга условий навигации (АМУН), индекс 14Ц892 (далее -аппаратура) предназначена для измерения текущих навигационных параметров по сигналам навигационных космических аппаратов (НКА) систем ГЛОНАСС и GPS и формирования корректирующей информации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56133-14 |
| Действует | по 27.11.2029 |
| Наименование | Аппаратура мониторинга условий навигации |
| Модель | (АМУН), индекс 14Ц892 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d3fd5dd5-fd0b-d700-5a60-4f9f1fb61283 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 15.01.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 17 п. 08 от 15.01.2014 |
Производитель / Заявитель
Закрытое акционерное общество «Конструкторское бюро навигационных систем» (ЗАО «КБ НАВИС»), г. Москва
Россия
Поверка
| Методика поверки / информация о поверке | 651-13-60 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
56133-14: Описание типа
2024-56133-14.pdf
|
Скачать | 164.4 КБ | |
|
56133-14: Методика поверки
2024-mp56133-14.pdf
|
Скачать | 583.2 КБ |
Описание типа
Назначение
Аппаратура мониторинга условий навигации (АМУН), индекс 14Ц892 (далее - аппаратура) предназначена для измерения текущих навигационных параметров по сигналам навигационных космических аппаратов (НКА) систем ГЛОНАСС и GPS и формирования корректирующей информации.
Описание
Принцип действия аппаратуры основан на параллельном приеме и обработке 120 измерительными каналами сигналов НКА систем ГЛОНАСС и GPS. Аппаратура обеспечивает формирование измерительной информации по сигналам с открытым и санкционированным доступом системы ГЛОНАСС в частотных диапазонах L1, L2, сигналам с открытым доступом системы GPS в частотном диапазоне L1.
Конструктивно аппаратура представляет собой моноблок, включающий высокоточный навигационный приемник ГЛОНАСС/GPS с анализатором спектра сигналов. На передней панели расположены кнопка включения (выключения) и светодиоды состояния и режимов работы. На задней панели расположены интерфейсные разъемы, разъемы для подключения антенны, разъемы для выдачи шкалы времени аппаратуры (секундных меток времени), синхронизированной со шкалой времени UTC(SU) или UTC(USNO).
Отображение параметров, характеризующих условия навигации, включая данные о помеховой обстановке, осуществляется с помощью программного обеспечения «Программа отображения навигационной обстановки ТДЦК.90778-01».

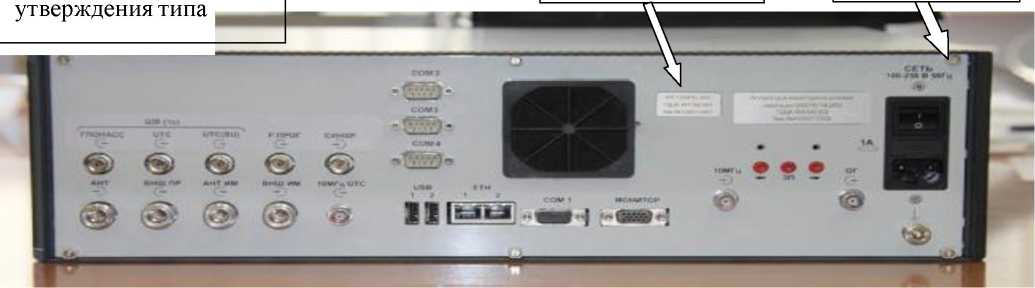

Внешний вид аппаратуры приведен на рисунках 1,2.
Заводской номер наносится на шильдик на заднюю панель аппаратуры методом гравировки. Формат нанесения заводского номера буквенно-цифровой.
Нанесение знака поверки на корпус аппаратуры не предусмотрено.
место нанесения знака
заводского номера
пломбировки
Программное обеспечение (ПО) «Программа отображения навигационной обстановки

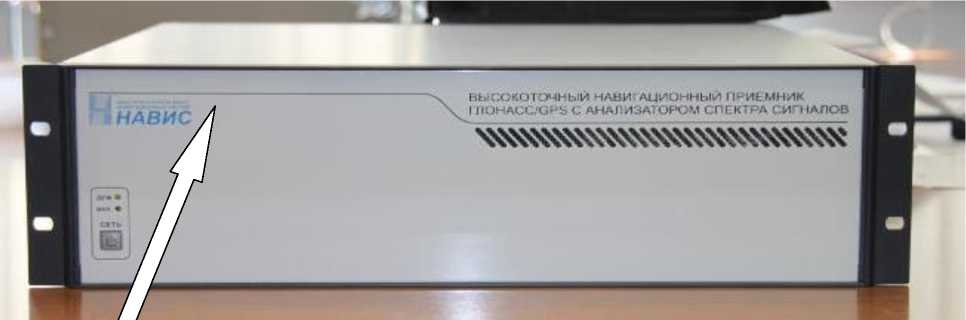

Рисунок 1 - Внешний вид аппаратм[рсТ((гнанДннияганель)
место
ТДЦК.90778-01» предназначено для отображения параметров, характеризующих условия навигации, включая данные о помеховой обстановке.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификацион ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификато ра ПО |
|
Программа отображения навигационной обстановки ТДЦК.90778-01 |
ТДЦК.90778-01 |
1.00 |
75de746504147456 091c6e0c941a048d |
md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «А». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел СКО измерения псевдодальности по фазе дальномерного кода по сигналам с открытым доступом системы ГЛОНАСС в частотных диапазонах L1, L2, м |
0,3 |
|
Предел СКО измерения псевдодальности по фазе дальномерного кода по сигналам с санкционированным доступом системы ГЛОНАСС в частотных диапазонах L1, L2, м |
0,2 |
|
Предел СКО измерения псевдодальности по фазе несущей частоты по сигналам системы ГЛОНАСС в частотных диапазонах LI, L2, м |
0,02 |
|
Предел СКО измерения псевдодальности по фазе дальномерного кода по сигналам с открытым доступом системы GPS в частотном диапазоне L1, м |
0,3 |
|
Предел СКО измерения псевдодальности по фазе несущей частоты по сигналам системы GPS в частотном диапазоне L1, м |
0,02 |
|
Предел допускаемой погрешности синхронизации шкалы времени аппаратуры со шкалой времени UTC(SU) или UTC(USNO), нс |
300 |
|
Предел СКО формирования дифференциальных поправок, м |
0,3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
450 |
|
- ширина |
440 |
|
- высота |
130 |
|
Масса, кг, не более |
20 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, 0С |
от +5 до +35 |
Знак утверждения типа
Знак утверждения типа наносится в верхнем левом углу руководства по эксплуатации «Аппаратура мониторинга условий навигации 14Ц892. Руководство по эксплуатации. ТДЦК.464346.002 РЭ» типографским или компьютерным способом, на аппаратуру в виде наклейки.
Комплектность
Таблица 4 - Комплект поставки аппаратуры
|
Наименование |
Количество |
|
Высокоточный навигационный приемник ГЛОНАСС/GPS с анализатором спектра сигналов (ВНП) ТДТЦК.441190.001 |
1 шт. |
|
Блок антенный ТДЦК.434854.029 |
1 шт. |
|
Комплект ЗИП одиночный ТДЦК.468913.029 |
1 шт. |
|
Комплект монтажных частей ТДЦК.461951.046-02 |
1 шт. |
|
Комплект кабелей ТДЦК.464939.044 |
1 шт. |
|
Программа отображения навигационной обстановки ТДЦК.90778-01 |
1 шт. |
|
Комплект упаковки ТДЦК.305642.129 |
1 шт. |
|
Комплект ЭД согласно ТДЦК.464346.006 ВЭ ТДЦК.464346.002 ВЭ |
1 шт. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» документа ТДЦК.464346.002 РЭ «Аппаратура мониторинга условий навигации 14Ц892. Руководство по эксплуатации».
Нормативные документы
Аппаратура мониторинга условий навигации 14Ц892. Технические условия. ТДЦК.464346.002 ТУ.
