Счетчики воды многоструйные Пульсар М, Пульсар ММ
| Номер в ГРСИ РФ: | 56351-14 |
|---|---|
| Производитель / заявитель: | ООО НПП "Тепловодохран", г.Рязань |
Счетчики воды многоструйные Пульсар М, Пульсар ММ (далее - счетчики) предназначены для измерений объема воды, протекающей по трубопроводам систем горячего, холодного водоснабжения и сетевой воды, протекающей по трубопроводам систем теплоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56351-14 |
| Действует | по 20.12.2029 |
| Наименование | Счетчики воды многоструйные |
| Модель | Пульсар М, Пульсар ММ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 95c61149-e31d-b0ab-1d05-83e989f44f56 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.03.02 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 05.02.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 85 п. 11 от 05.02.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»), г. Рязань
Россия
Поверка
| Методика поверки / информация о поверке | ЮТЛИ.407223.001 МП |
| Межповерочный интервал / Периодичность поверки |
6 лет
Для холодной воды
4 года
Для горячей воды
|
| Зарегистрировано поверок |
66651
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 66103 (99%) |
| Неуспешных поверок (СИ непригодно) | 548 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
56351-14: Описание типа
2024-56351-14-1.pdf
|
Скачать | 539.2 КБ | |
|
56351-14: Методика поверки
2024-mp56351-14.pdf
|
Скачать | 300.5 КБ |
Описание типа
Назначение
Счетчики воды многоструйные Пульсар М, Пульсар ММ (далее - счетчики) предназначены для измерений объема воды, протекающей по трубопроводам систем горячего, холодного водоснабжения и сетевой воды, протекающей по трубопроводам систем теплоснабжения.
Описание
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Поток воды поступает в корпус счетчика через входной патрубок, проходит через фильтр и попадает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка, на оси которой установлен магнит ведущей части магнитной муфты. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм находится в герметичной капсуле и отделен от измеряемой среды немагнитной средоразделительной мембраной, зафиксированной прижимной гайкой через уплотнительные прокладки. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитными кольцами. Корпус счетчика соединяется со счетным механизмом посредством металлического кольца.
Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов турбины в объем, прошедшей через счетчик, воды в м3.
Показания объема воды считывается с индикаторного устройства счетного механизма. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Счетчики изготовлены из корозионно-устойчивых материалов. Детали соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Для передачи результатов измерения объема воды во внешние информационные системы счетчики могут комплектоваться:
- радиомодулем;
- импульсным выходом (сухой контакт).
- цифровым интерфейсом RS-485.
Изготавливаются следующие исполнения счетчиков:
- Пульсар MX1-X21) - предназначенные для измерений объема холодной и горячей воды;
- Пульсар ММХ1-Х21) - предназначенные для измерений объема холодной воды.
Общий вид и схемы пломбировки счетчиков показаны на рисунках 1-6.
Пломба изготовителя
Рисунок 1 - Общий вид счетчиков исполнений Пульсар МХ11) и место пломбировки

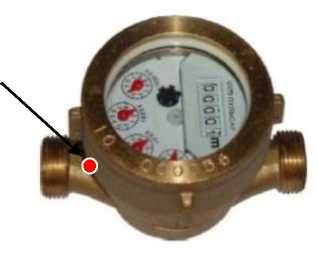

Рисунок 2 - Общий вид счетчиков исполнений Пульсар ММХ11) и место пломбировки
Пломба
