Система измерений количества и показателей качества дизельного топлива Косыревской нефтебазы ЗАО "Липецк-Терминал М"

Назначение

Система измерений количества и показателей качества дизельного топлива Косырёвской нефтебазы ЗАО «Липецк-Терминал М» (далее - СИКНП) предназначена для измерений в автоматизированном режиме массового расхода (массы) и показателей качества дизельного топлива при учетно-расчетных операциях.

Описание

СИКНП реализует прямой метод динамических измерений массового расхода (массы) дизельного топлива с помощью счетчиков-расходомеров массовых.

СИКНП представляет собой единичный экземпляр системы измерительной, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКНП и эксплуатационными документами ее компонентов.

В состав СИКНП входят:

- блок измерительных линий (далее - БИЛ), состоящий из рабочей измерительной линии (далее - ИЛ) и контрольно-резервной ИЛ;

- блок измерений показателей качества дизельного топлива (далее - БИК);

- блок-бокс, в котором размещены средства измерений;

- блок фильтров;

- система сбора и обработки информации (далее - СОИ).

В состав системы входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):

счетчики-расходомеры массовые CMF300 с преобразователем 2700R, регистрационный номер в Федеральном фонде по обеспечению единства измерений (рег. № 45115-10).

- комплекс измерительно-вычислительный МикроТЭК-01 (рег. №44582-10)

- преобразователи измерительные 644, (рег.№ 14683-09) с термопреобразователем сопротивления платиновым серии 65 (рег. №22257-11);

- преобразователи давления измерительные модели 3051 TG (рег. № 14061-10);

- преобразователь плотности жидкости измерительного модели 7835 (рег. №15644-06)

Вспомогательные устройства и технические средства:

- влагомер нефти поточный УДВН-1пм (рег. №14557-10) для контроля влагосодержания измеряемой среды;

- счетчик нефти турбинный МИГ-32Ш-40 (рег. №26776-08) для контроля расхода через БИК;

- преобразователи давления измерительные модели 3051 CD (рег. № 14061-10) для контроля загрязнения фильтров.

Состав и технологическая схема СИКНП обеспечивают выполнение следующих основных функций:

- измерение в автоматическом режиме массового расхода (массы) дизельного топлива прямым методом динамических измерений;

- дистанционное и местное измерение давления и температуры дизельного топлива;

- измерение в автоматическом режиме влагосодержания, плотности дизельного топлива и перепада давления на фильтрах;

- автоматический контроль, индикацию и сигнализацию предельных значений массового расхода, температуры, давления дизельного топлива по каждой ИЛ; перепада давления на фильтрах; плотности и влагосодержания дизельного топлива;

- поверка и контроль метрологических характеристик рабочего и контрольно-резервного счетчиков-расходомеров при помощи ТПУ;

- поддержание температуры эксплуатации средств измерений в блок-боксах;

- отображение (индикация), регистрация и хранение результатов измерений и расчетов;

- формирование отчетов и журнала событий;

- защита системной информации от несанкционированного доступа;

- передача данных на верхний уровень.

На рис. 1 приведена фотография внешнего вида СИКНП.

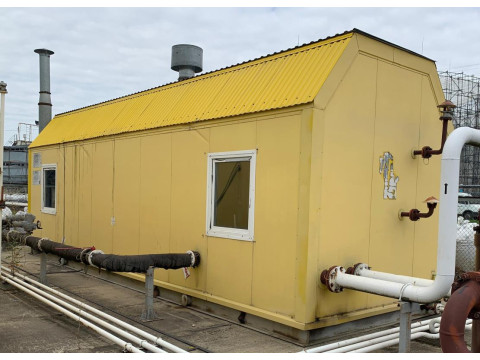

Рисунок 1 - Внешний вид СИКНП и место нанесение знака утверждения типа

Заводской номер СИКНП нанесен на табличку, закрепленную внутри блок-бокса СИКНП над блоком измерения качества типографским способом. Формат нанесения заводского номера - цифровой. Место нанесения заводского номера показано на рисунке 2.

Нанесение знака поверки на систему не предусмотрено.

Пломбирование системы не предусмотрено.

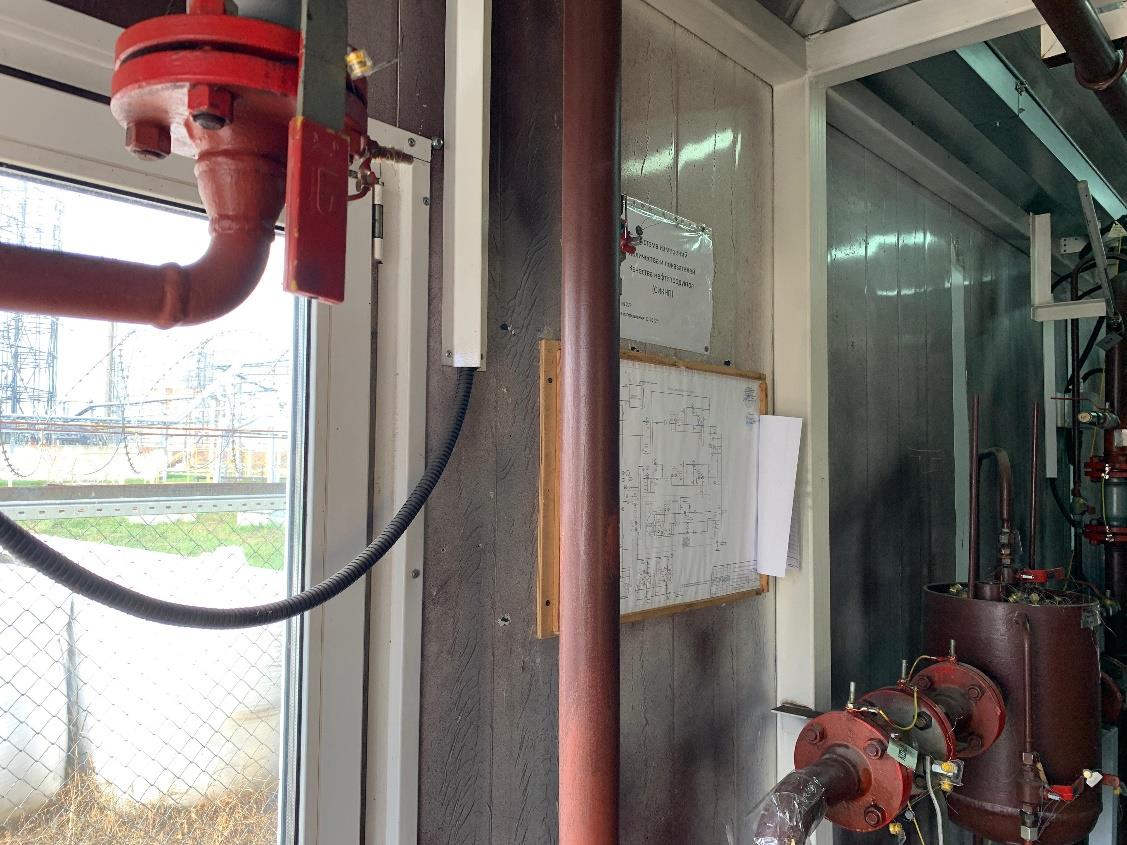

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) СИКПП обеспечивает реализацию функций СИКНП. Защита ПО СИКНП от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО СИКНП приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО СИКНП

ПО СИКНП защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий. Уровень защиты ПО СИКНП «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

Метрологические и основные технические характеристики системы, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2 и 3.

аблица 2 - Метрологические характеристики системы

аблица 3 - Основные технические характеристики системы

Показатели надежности приведены в таблице 4.

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку, установленной на СИКНП, методом шелкографии и на титульный лист паспорта типографским способом.

Комплектность

Комплектность системы приведена в таблице 5.

Таблица 5 - Комплектность системы

Сведения о методах измерений

«Инструкция. Государственная система обеспечения единства измерений. Масса дизельного топлива. Методика измерений системой измерений количества и показателей качества нефтепродукта (СИКНП) Косырёвской нефтебазы ЗАО «Липецк-Терминал М», регистрационный код ФР.1.29.2013.14985 в Федеральном информационном фонде по обеспечению единства измерений

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
