Термопреобразователи сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395
| Номер в ГРСИ РФ: | 56560-14 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "Теплоприбор-Сенсор", г.Челябинск |
Термопреобразователи сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 (далее - термопреобразователи или ТС) предназначены для измерений температуры твёрдых, жидких и газообразных химически неагрессивных, а также агрессивных сред, не разрушающих материал защитной арматуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56560-14 |
| Действует | по 20.12.2028 |
| Наименование | Термопреобразователи сопротивления |
| Модель | ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | af7a1314-b054-e358-f9d8-efdd49809d52 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 20.02.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 152 п. 04 от 20.02.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Теплоприбор-Сенсор" (ООО "Теплоприбор-Сенсор"), г. Челябинск
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.461-2009 |
| Межповерочный интервал / Периодичность поверки |
2 года
для ТСП с диапазоном измерений -196 … +660 °С и для ТСП кл. АА
3 года
для ТСП с диапазоном измерений -50 …+ 500 °С
4 года
для ТСМ и ТСП с диапазоном измерений -50 … +260 °С
|
| Зарегистрировано поверок |
89651
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 89421 (100%) |
| Неуспешных поверок (СИ непригодно) | 230 (0 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
56560-14: Описание типа
2020-56560-14.pdf
|
Скачать | 123.8 КБ | |
|
56560-14: Методика поверки
2023-mp56560-14.pdf
|
Скачать | 88.9 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры твёрдых, жидких и газообразных химически неагрессивных, а также агрессивных сред, не разрушающих материал защитной арматуры.
Описание
Принцип действия ТС основан на свойстве чувствительного элемента (ЧЭ) изменять своё электрическое сопротивление в зависимости от изменения температуры.
Термопреобразователи ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 состоят из одного или двух проволочных или тонкопленочных ЧЭ, защитной арматуры, головки для внешних подключений или имеют кабель, в том числе с разъемом, для подключения к вторичным измерительным приборам.
В зависимости от особенностей конструкции (элементы крепления в эксплуатации, конструкция корпуса головки, материал головки, диаметра защитной арматуры, количества чувствительных элементов) ТС имеют ряд модификаций. Каждая модификация имеет несколько исполнений в зависимости от материала защитной арматуры, класса допуска, типа номинальной статической характеристики преобразования (НСХ), схемы соединений и длины монтажной части.
Все ТС (кроме ТСП-1293, ТСМ-1293) относятся к неремонтируемым изделиям. В термопреобразователях ТСП-1293, ТСМ-1293 чувствительный элемент представляет собой конструктивно законченный узел - термометрическую вставку.
ТС могут иметь исполнения: общепромышленное или взрывозащищенное (с видом защиты «искробезопасная электрическая цепь»).
Схема соединения внутренних проводников ТС с ЧЭ: 2-х, 3-х, 4-х проводная.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные защитные гильзы из нержавеющей стали. Для установки ТС на объекте предусмотрены различные монтажные соединения.
Схема составления структурного обозначения ТС приведена в таблице 1.
Таблица 1 - Схема составления структурного обозначения термопреобразователей Термопреобразователь ТСП- / // // // //
1 2 3 4 5 6 7 8 9 10
Термопреобразователь ТСМ- / // // // // ________________________________1 2 3 4 5 6 7 8 9 10_________________________________________ 1. Тип и исполнение ТС________________________________________________________________
ТСП-0193,-0193М, -01,-02;
ТСП-0196,-0196Б, -01.-21, -01Б.-09Б, -10Р.-12Р, -12-1;__________________________________
ТСП-0395, -01.-06;___________________________________________________________________
ТСП-0397;_________________________________________________________________________
ТСП-1193, -01.-04;___________________________________________________________________
ТСП-1195,-01;___________________________________________________________________________
ТСП-1293,-01;___________________________________________________________________________
ТСП-1393, -01.-05;___________________________________________________________________
ТСМ-0193,-0193М,-01,-02;________________________________________________________________
ТСМ-0196,-0196Б, -01.-04, -01Б.-04Б, -13.-20;________________________________________
ТСМ-0395, -01.-07;________________________________________________________________
ТСМ-1193, -01.-03;________________________________________________________________
ТСМ-1293,-01;________________________________________________________________________
ТСМ-1393,-01,-02;________________________________________________________________________
2. Взрывозащищенное исполнение: _ - взрывозащищенное исполнение отсутствует___________________________________________
Ex - взрывозащищенное исполнение с видом защиты «искробезопасная электрическая цепь» 3. Длина монтажной части L=__(__мм для ТСП-0196,-0196Б, -01, -01Б, -05,-05Б, -06, -06Б,
-13.-21; ТСП-0395, -01.-06; ТСП-1193, -01.-04; ТСП-1195, -01; ТСМ-0196, -0196Б, -01, -01Б, -13.-20; ТСМ-0395, -01.-07; ТСМ-1193, -01.-03) (4)_________________________________
4. Условное обозначение НСХ по ГОСТ 6651-2009______________________________________
5. Класс допуска по ГОСТ 6651-2009__________________________________________________
6. Схема соединений проводников (2; 3; 4; 2х2; 2х3; 2х4)______________________________________
7. Материал защитной арматуры (без обозначения - 12Х18Н10Т)

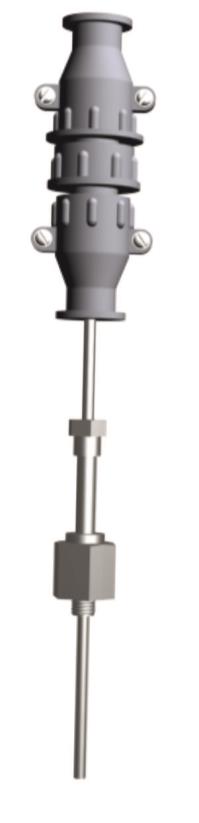

На рисунках 1-5 представлены фотографии общего вида термопреобразователей.

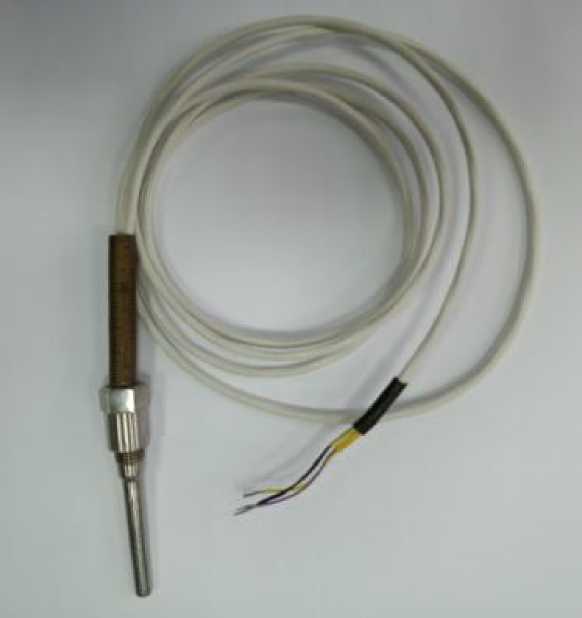

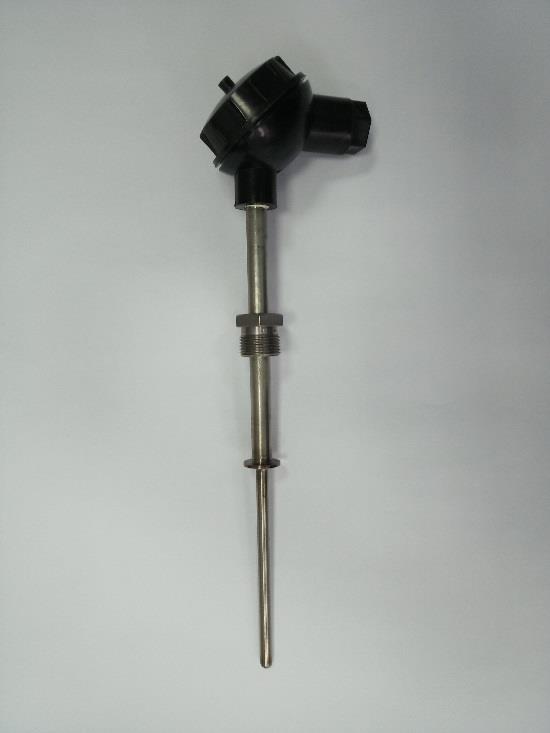

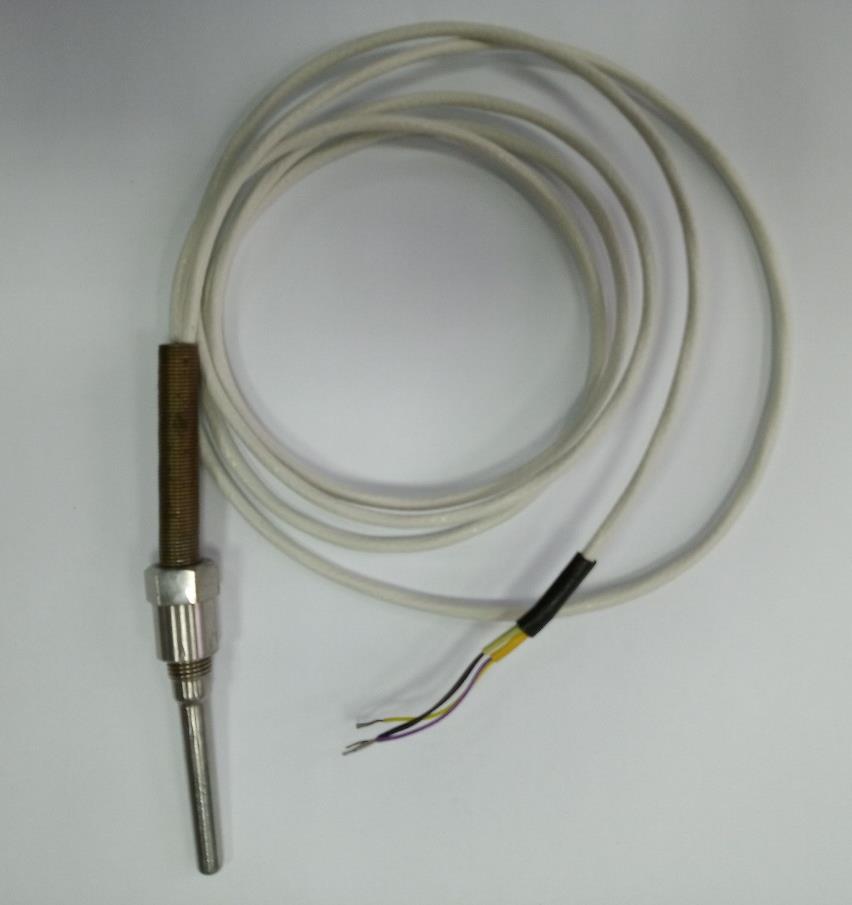

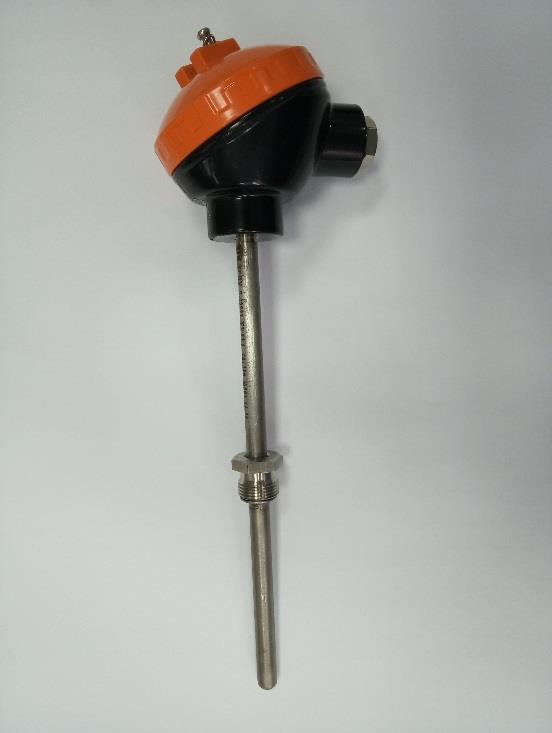

Рисунок 1 - Общий вид термопреобразователей ТСМ/ТСП-0193,-1393; ТСМ/ТСП-1293

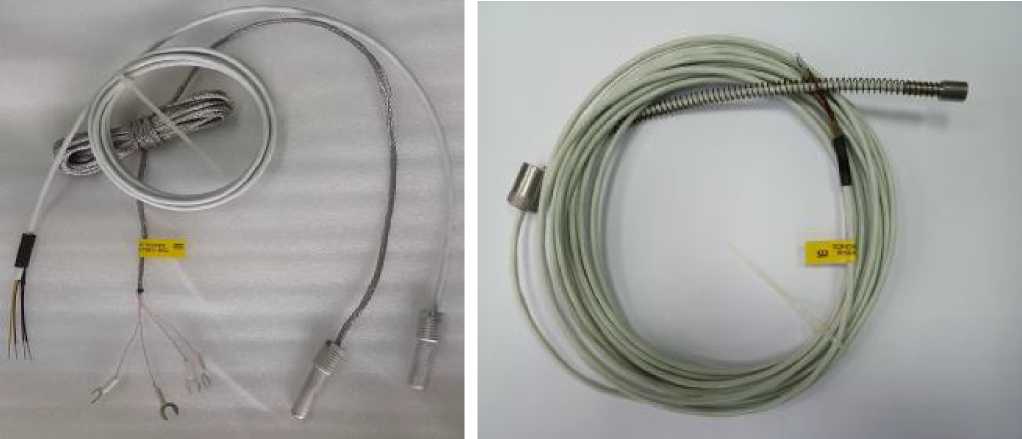

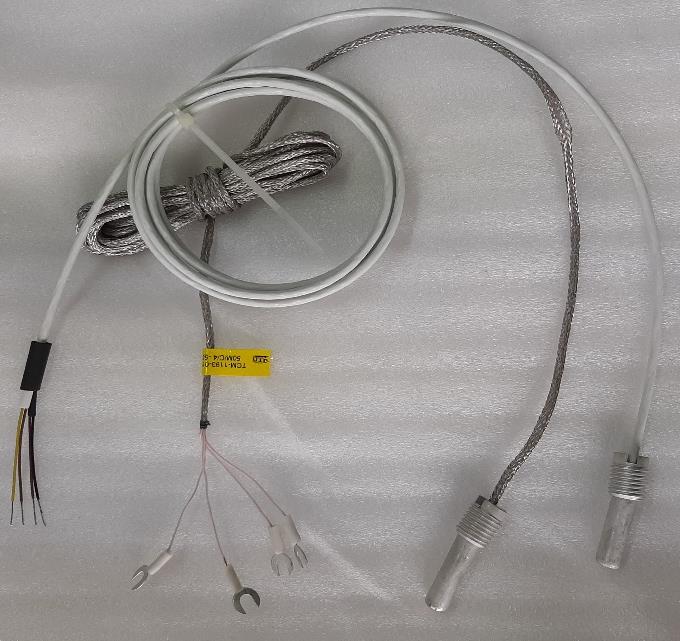

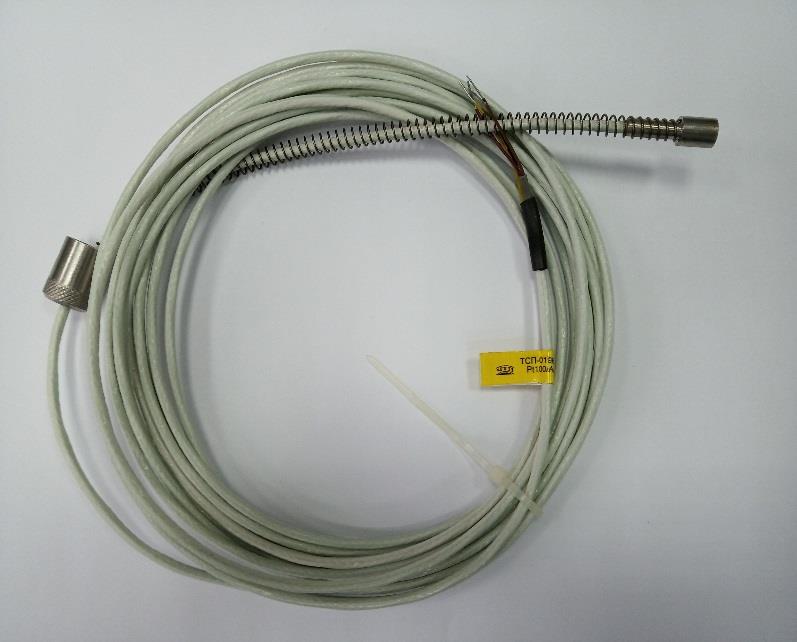

Рисунок 2 - Общий вид термопреобразователей ТСП/ТСМ-1193, ТСП/ТСМ-0196
Рисунок 3 - Общий вид термопреобразователей ТСП-0397, ТСП-0395

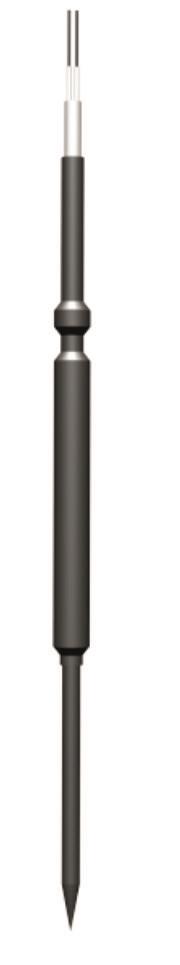

Рисунок 4 - Общий вид термопреобразователей ТСП-1195 Пломбирование ТС не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и основные технические характеристики ТС приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С: - для ТСП |
от -30 до +120 от -50 до +120 от -50 до +150 от -50 до +200 от -50 до +250 от - 50 до +260 от -50 до +300 от -50 до +400 от -50 до +500 от -196 до +500 от -50 до +660 от -196 до +660 |
|
- для ТСМ |
от -30 до +120 от -50 до +120 от -50 до +150 от -50 до +180 |
|
Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009: - для ТСП - для ТСМ |
50П, 100П, 500П, 1000П, Pt100, Pt500, Pt1000 50М, 100М |
|
Класс допуска по ГОСТ 6651-2009: - для ТСП - для ТСМ |
АА, А, 1/2 В, В, С А, В, С |
|
Температурный коэффициент (а), °С-1: - для ТСП - для ТСМ |
0,00385, 0,00391 0,00428 |
|
Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры), °С: - для ТСП АА А 1/2 В -для ТСП, ТСМ А В С |
±(0,1+0,0017-^) ±(0,15+0,002-^1) ±(0,15+0,0025-|t|) ±(0,15+0,002^t|) ±(0,3+0,005-|t) ±(0,6+0,01 ^|t|) |
|
Время термической реакции (63,2%), с, не более: -для ТСП-0193-02, ТСП-0196, -0196Б, -01...-09, -01Б...-09Б, ТСП-0196-21, ТСП-1393-02,-05, ТСП-1195, -01, ТСМ-0193-02, ТСМ-0196, -0196Б, -01...-04, -01Б...-04Б; ТСМ-1393-02 |
20 |
|
-для ТСП-0193, -0193М, -01, ТСП-1393, -01, ТСП-1393-03, -04 |
40 |
|
-для ТСП-1293,-01, ТСМ-1293, -01 |
80 |
|
Наименование характеристики |
Значение |
|
-для ТСП-0196-14, -16, -18, -20, ТСП-0397, ТСП-1193, -01.04, ТСМ-0196-14, -16, -18, -20, ТСМ-1193, -01.-03 |
8 |
|
-для ТСП-0196-13, -15, -17, -19, ТСМ-0196-13, -15, -17, -19 |
12 |
|
-для ТСП-0196-10...-12, -12-1, -10Р.-12Р |
15 |
|
-для ТСП-0395,-01.. .-06, ТСМ-0395,-01.. .-07 |
5 |
|
-для ТСМ-0193, -0193М, -01, ТСМ-1393, -01 |
30 |
|
Условное давление измеряемой среды, Ру, МПа: - для ТСП-0395, -01.-06, ТСП-0397, ТСП-1193, -01, -04, ТСП-1195, -01, ТСМ-0395, -01.-07, ТСМ-1193, -01 - для ТСП-0193, -0193М, ТСП-0196, -0196Б, -01.-09, -01Б.-09Б, -10.-21, -12-1, -10Р.-12Р, ТСП-1193-02,-03, ТСП-1293, ТСП-1393,-03, ТСМ-0193, -0193М, ТСМ-0196, -0196Б, -01.-04, -01Б.-04Б, ТСМ-1193-02,-03, ТСМ-1293, ТСМ-1393 - для ТСП-0193-02, ТСП-1393-02, ТСП-1393-05, ТСМ-0193-02, ТСМ-1393-02 - для ТСП-0193-01, ТСП-1293-01, ТСП-1393-01,-04, ТСМ-0193-01, ТСМ-1293-01, ТСМ-1393-01 |
0,1 0,4 6,3 10 |
|
Среднее время восстановления работоспособного состояния для ТСП-1293, ТСМ-1293, мин |
20 |
|
Степень защиты от воздействия пыли и воды по ГОСТ 14254-2015 (в зависимости от исполнения) |
IP50, IP55, IP65, IP66 |
|
По устойчивости к механическим воздействиям по ГОСТ Р 52931-2008 (в зависимости от исполнения) |
N3, F2, F3 |
|
Средняя наработка до отказа, ч, не менее: - для ТСП-0395, ТСМ-0395 - для остальных термопреобразователей |
10000 50000 |
|
Вероятность безотказной работы за 500 ч, не менее: - для ТСП - для ТСМ |
0,80 0,70 |
|
Наружный диаметр защитной арматуры, мм |
от 3 до 10 |
|
Длина монтажной части защитной арматуры, мм |
от 14 до 3150 |
|
Масса (в зависимости от исполнения), кг |
от 0,01 до 1,33 |
|
По устойчивости к климатическим воздействиям ТС имеют: -обыкновенное исполнение ДЗ по ГОСТ Р 52931-2008, но при этом нижнее значение температуры окружающего воздуха -60 °С, верхнее значение температуры окружающего воздуха до +85 °С (для ТС взрывозащищённого исполнения верхнее значение температуры окружающего воздуха до +80 °С). -тропическое исполнение ТЗ по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -5 до +50 °С и верхнем значении относительной влажности воздуха 98 % при +35 °С и более низких температурах с конденсацией влаги. | |
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) или руководства по эксплуатации типографским способом.
Комплектность
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Термопреобразователь сопротивления |
1 шт. |
Модификация и исполнение в соответствии с заказом |
|
Паспорт |
1 экз. |
для ТСП-1193, ТСП-1195, ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1393-03, ТСП-1393-04, ТСП-1393-05, ТСМ-1193, ТСМ-0193, ТСМ-1293, ТСМ-1393, ТСМ-0196 |
|
Руководство по эксплуатации |
1 экз. |
для ТСП-0397, ТСП-0395, ТСП-0196-10Р, -IIP, -12Р, ТСП-0196, ТСП-0196-10, -11, -12, -12-1, ТСМ-0196-13...-20, ТСМ-0395, ТСП-0196-21 |
|
Вставка термометрическая |
1 шт. |
для ТСП-1293, ТСМ-1293 (по заказу) |
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го и 3-го разрядов по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ, (регистрационный № 57690-14);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Вольтметры универсальные В7-54М (Регистрационный № 50973-12);
Калибраторы температуры эталонные ЭЛЕМЕР-КТ-500 (Регистрационный № 45007-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измеренийНормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ТУ 311-00226253.037-2008 Термопреобразователи сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395
