Аспираторы Хроматэк ПВ-2
| Номер в ГРСИ РФ: | 56604-14 |
|---|---|
| Категория: | Аспираторы |
| Производитель / заявитель: | ЗАО СКБ "Хроматэк", г.Йошкар-Ола |
Аспираторы Хроматэк ПВ-2 предназначены для отбора проб воздуха заданного объема, рассчитываемого по измеренному расходу и времени отбора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56604-14 |
| Действует | по 14.12.2028 |
| Наименование | Аспираторы |
| Модель | Хроматэк ПВ-2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fb0740b6-3452-5763-24e2-37b6ff80a90d |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 26.02.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 206 п. 10 от 26.02.2014 |
Производитель / Заявитель
Закрытое Акционерное Общество Специальное Конструкторское Бюро "Хроматэк" (ЗАО СКБ "Хроматэк"), г. Йошкар-Ола
Россия
Поверка
| Методика поверки / информация о поверке | 214.4.471.001МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2458
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2409 (98%) |
| Неуспешных поверок (СИ непригодно) | 49 (2 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
56604-14: Описание типа
2023-56604-14.pdf
|
Скачать | 126.9 КБ | |
|
56604-14: Методика поверки
2023-mp56604-14-1.pdf
|
Скачать | 169.6 КБ |
Описание типа
Назначение
Аспираторы Хроматэк ПВ-2 предназначены для измерения объемного расхода воздуха и времени отбора для последующего определения объема пробы воздуха.
Описание
Аспиратор Хроматэк ПВ-2 представляет собой электрический, малорасходный, двухканальный, переносной прибор с автоматическим управлением для отбора разовых проб газа при атмосферном давлении.
В состав аспираторов Хроматэк ПВ-2 входит насос, измерители и регуляторы расхода газа. Задание расхода и времени отбора осуществляется при помощи управляющих кнопок. Для контроля параметров работы аспиратора используется индикатор. Аспиратор имеет контроллер, обеспечивающий хранение данных и управление работой узлов аспиратора.
Принцип действия аспиратора Хроматэк ПВ-2 основан на создании разряжения со стабильными параметрами, за счет которого прокачивается отбираемая проба воздуха.
Общий вид аспиратора представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид аспиратора

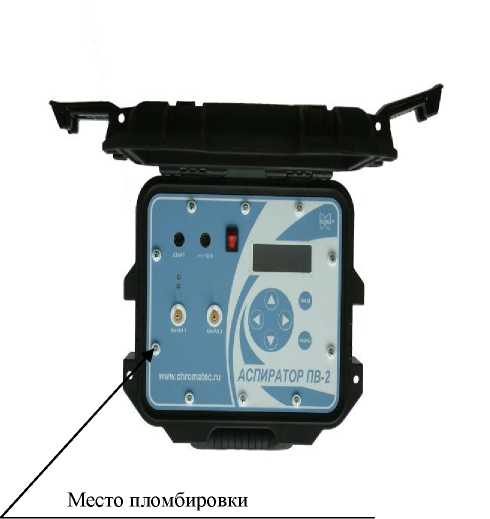

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение (ПО) защищено от непреднамеренных и преднамеренных изменений. Уровень защиты - «высокий», в соответствии с Р 50.2.077-2014..
ПО не оказывает влияния на метрологические характеристики аспиратора.
Наименование, идентификационное наименование, номер версии ПО, представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
214.00153-1 |
|
Номер версии (идентификационный номер) ПО |
1.0.0.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон расхода приведенного к нормальным условиям |
от 20 до 200 см3/мин, с дискретностью 1 см3/мин |
|
Пределы допускаемой основной приведенной (к максимальному значению) погрешности измерения расхода, % |
±5 |
|
Диапазон задания времени отбора |
от 10 с до 99 мин 59с, с дискретностью 1 с |
|
Ход часов аспиратора, с/ч |
±5 |
|
Пределы допускаемой дополнительной погрешности измерения расхода от изменения температуры окружающего воздуха на каждые 10 °С, не более |
0,5 предела основной приведенной погрешности измерения расхода |
П Продолжение таблицы 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы, не менее |
1 ч |
|
Параметры электрического питания: • источник постоянного тока напряжением, В; • встроенная аккумуляторная батарея напряжением, В |
12±2 12±2 |
|
Габаритные размеры, мм, не более: • ширина • глубина • высота |
300 249 196 |
|
Масса, кг, не более |
7 |
|
Условия эксплуатации: • температура окружающего воздуха, °С; • относительная влажность, не более %; • атмосферное давление, кПа |
от минус 10 до 40 98 от 84 до 106,7 (от 630 до 800 мм рт. ст.) |
|
Средняя наработка на отказ, ч, не менее |
6000 |
|
Средний срок службы, лет, не менее |
6 |
Знак утверждения типа
наносится на верхнюю часть титульного листа паспорта и руководства по эксплуатации, типографическим способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аспиратор Хроматэк ПВ-2 |
214.4.471.001 |
1 шт. |
|
Источник питания постоянного тока (12 B, 5 А) |
- |
1 шт. |
|
Комплект ЗИП |
214.4.060.143 |
1 шт. |
|
Аспиратор Хроматэк ПВ-2. Руководство по эксплуатации |
214.4.471.001РЭ |
1 экз. |
|
Аспиратор Хроматэк ПВ-2. Методика поверки |
214.4.471.001МП |
1 экз. |
|
Аспиратор Хроматэк ПВ-2. Паспорт |
214.4.471.001ПС |
1 экз. |
Поверка
осуществляется по документу 214.4.471.001МП «Аспиратор Хроматэк ПВ-2. Методика
поверки», утвержденному ГЦИ СИ ФБУ «Марийский ЦСМ» 29.11.2013 г.
Основные средства поверки:
Расходомер газа тепловой модели EL-Flow, регистрационный номер в Федеральном информационном фонде 25705-10.
Секундомер электронный Счет-1М, регистрационный номер в Федеральном информационном фонде 40929-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт, или на свидетельство о поверке, а так же на аспиратор в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ТУ 4215-020-12908609-2011 Аспиратор Хроматэк ПВ-2
