Спектрометры рентгенофлуоресцентные энергодисперсионные БРА-135F
| Номер в ГРСИ РФ: | 56937-14 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | НПП "Буревестник", г.С.-Петербург |
Спектрометры рентгенофлуоресцентные энергодисперсионные БРА-135Б (далее спектрометры), предназначены для измерения содержания химических элементов в твердых, жидких и порошкообразных образцах в диапазоне от фтора (Z=9) до урана (Z=92).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56937-14 |
| Действует | по 06.03.2029 |
| Наименование | Спектрометры рентгенофлуоресцентные энергодисперсионные |
| Модель | БРА-135F |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9f30e302-6efb-6da9-e09c-bcf2d6030536 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Примечание | 15.09.2014 Внесены изменения в описание типа15.09.2014 Внесены изменения в описание типа |
| Информация о сертификате | |
| Срок действия сертификата | 28.03.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1342 п. 01 от 15.09.2014Приказ 1341 п. 01 от 15.09.2014Приказ 378 п. 30 от 28.03.2014 |
Производитель / Заявитель
Акционерное Общество «Инновационный центр «Буревестник» (АО «ИЦ «Буревестник»), г. Санкт-Петербург
Россия
Поверка
| Методика поверки / информация о поверке | ТА09.1.211.109 РЭ (раздел 13) |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 123 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
56937-14: Описание типа
2024-56937-14.pdf
|
Скачать | 507.2 КБ | |
|
56937-14: Методика поверки
2022-mp56937-14.pdf
|
Скачать | 7.2 MБ |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные энергодисперсионные BPA-135F (далее спектрометры), предназначены для измерения содержания химических элементов в твердых, жидких и порошкообразных образцах в диапазоне от фтора (Z=9) до урана (Z=92).
Описание
Принцип действия спектрометра основан на возбуждении флуоресцентного излучения атомов исследуемого образца. Флуоресцентное излучение образца регистрируется полупроводниковым SDD детектором с охлаждением на эффекте Пельтье, где кванты различной энергии преобразуются в электрические импульсы, амплитуды которых пропорциональны энергии этих квантов. С помощью аналого-цифрового преобразователя последовательность электрических импульсов различных амплитуд преобразуется в энергетический спектр.
Спектрометр представляет собой стационарный прибор, состоящий из блока аналитического и системы вакуумной, входящей в базовую комплектацию.
Спектрометр снабжен камерой образцов и автоматизированным диском подачи анализируемых образцов в зону облучения первичным рентгеновским излучением. В диск могут быть одновременно установлены до 15 анализируемых образцов. При необходимости диск подачи образцов может быть удален, что позволяет установить в камеру анализируемый образец неправильной формы.
Определение легких элементов от фтора (Z=9) до хлора (Z=17) производится с применением вакуумирования камеры вакуумной. Продувка камеры образцов при определении легких элементов каким-либо инертным газом не осуществляется.
Спектрометр BPA-135F снабжен пятью автоматизированными фильтрами первичного рентгеновского излучения, что позволяет формировать оптимальный состав рентгеновского излучения.
Спектрометр BPA-135F снабжен автоматической заслонкой, перекрывающей первичный пучок рентгеновского излучения, что обеспечивает безопасность персонала при установке образцов в камеру образцов.
Управление спектрометром, обработка спектра и вычисление содержания химических элементов в образцах производится с использованием программного комплекса «КЭДА-Е», предустановленного в блоке управления и сбора данных, который в свою очередь входит в состав блока аналитического. Для управления используются внешние компьютерный монитор, манипулятор «Мышь» и клавиатура.
Спектрометр BPA-135F выпускается в двух корпусных исполнениях - в корпусе из пластмассы и в корпусе из листовой стали. Внешний вид спектрометра в корпусе из пластмассы с указанием мест пломбировки от несанкционированного доступа представлен на рисунках 1, 2.
Внешний вид спектрометра в корпусе из листовой стали с указанием мест пломбировки от несанкционированного доступа представлен на рисунках 3, 4.

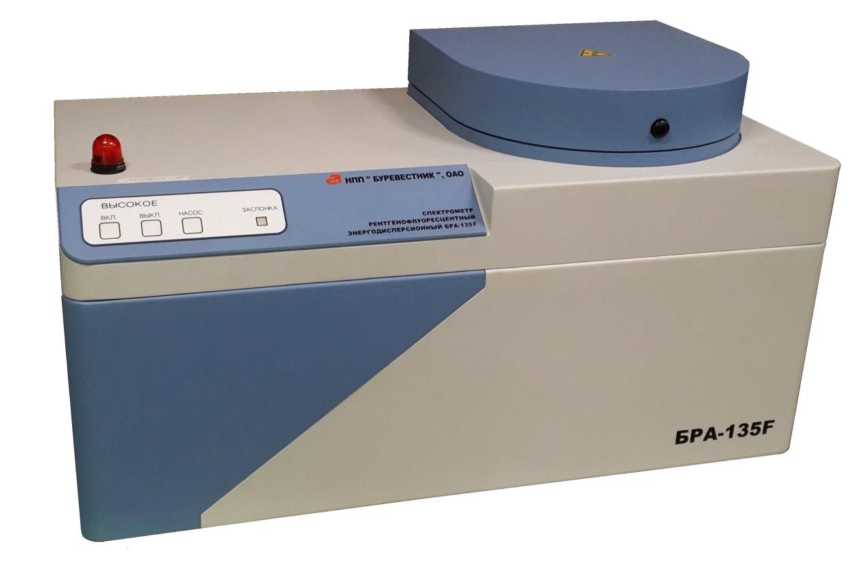

Рисунок 1 - Внешний вид спектрометра рентгенофлуоресцентного энергодисперсионного
БРА-1351; в корпусе из пластмассы

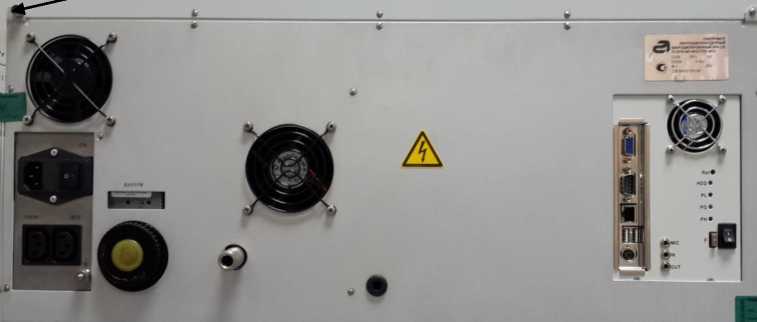

Рисунок 2 - Задняя панель спектрометра рентгенофлуоресцентного энергодисперсионного БРА-135F в корпусе из пластмассы с указанием места пломбировки от несанкционированного доступа
Рисунок 3 - Внешний вид спектрометра рентгенофлуоресцентного энергодисперсионного
БРА-135F в корпусе из листовой стали
Пломба
Рисунок 4 - Задняя панель спектрометра рентгенофлуоресцентного энергодисперсионного БРА-135F в корпусе из листовой стали с указанием места пломбировки от несанкционированного доступа Знак поверки наносится на свидетельство о поверке.
Программное обеспечение
Спектрометры оснащены автономным программным обеспечением «Программный комплекс «КЭДА-Е», предназначенным для управления спектрометром, сбора, обработки и хранения полученных данных.
Программный комплекс «КЭДА-E» установлен на встроенный в спектрометр промышленный компьютер. Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей компьютера.
Идентификационные данные ПО спектрометра приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО спектрометра
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«КЭДА-Е» |
|
Номер версии (идентификационный номер) ПО |
2.0.1.13 и выше |
|
Цифровой идентификатор ПО |
0x5612824C |
|
Другие идентификационные данные, если имеются |
CRC32 |
Программное обеспечение является полностью метрологически значимым, поскольку определяет процесс управления спектрометром и алгоритм проведения измерений на нем.
Уровень защиты ПО - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемых элементов |
от фтора (Z=9) до урана (Z=92) |
|
Пределы допускаемой основной относительной погрешности измерения скорости счета на линии FeKa, % *) |
±0,2 |
|
Скорость счета на линии FeKa в режиме работы РТ Utp=19kB, 1рт=200мкА, с-1, не менее *) |
1,0-103 |
|
Изменение показаний спектрометра по скорости счета на линии FeKa при изменении температуры окружающей среды на каждые 10 °С в диапазоне от 10 до 35 °С, %, не более *) |
±1,0 |
|
Изменение показаний спектрометра по скорости счета на линии FeKa при изменении напряжении сети на ±10 % , %, не более *) |
±0,5 |
|
Нормальные условия измерений: - диапазон температуры окружающего воздуха, °С - диапазон атмосферного давления, кПа - |
от + 15 до + 25 от 84 до 107 |
|
*) метрологические характеристики определены для контрольного образца КО №211 Fe, входящего в комплект поставки спектрометра | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы, ч, не менее |
16 |
|
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220±22 |
|
Мощность, потребляемая спектрометром, В^А, не более |
500 |
|
Габаритные размеры, мм, не более: - блок аналитический - система вакуумная |
700х410х400 300х300х150 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - блок аналитический - система вакуумная |
700x410x400 300x300x150 |
|
Масса спектрометра, кг, не более: - блок аналитический - система вакуумная |
65 10 |
|
Полный средний срок службы, лет |
10 |
|
Наработка до отказа, ч, не менее |
20000 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон атмосферного давления, кПа - относительная влажность воздуха, % |
от + 10 до + 35 от 84 до 107 до 80 при + 25 °С |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на планку фирменную спектрометра методом лазерного гравирования.
Комплектность
Таблица 4 - Комплектность спектрометра
|
Наименование составных частей |
Количество |
|
Блок аналитический |
1 шт. |
|
Система вакуумная |
1 шт. |
|
Программный комплекс «КЭДА-Е» |
на USB-флеш-накопителе -1 шт. |
|
Комплект запасных частей, инструмента, принадлежностей и сменных частей в соответствии с ведомостью ЗИП, включая контрольные образцы для поверки спектрометра |
1 комплект. |
|
Ведомость эксплуатационных документов |
1 экземпляр |
|
Комплект эксплуатационных документов (включая методику поверки) согласно ведомости эксплуатационных документов |
1 комплект |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Технические условия ТУ 4276-088-00227703-2013.
