Установки поверочные расходомерные КАРАТ-ПРУС
| Номер в ГРСИ РФ: | 57723-14 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПП "Уралтехнология", г.Екатеринбург |
Установки поверочные расходомерные КАРАТ-ПРУС предназначены для воспроизведения, хранения и передачи единиц объёмного расхода и объёма протекающей жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57723-14 |
| Действует | по 05.04.2029 |
| Наименование | Установки поверочные расходомерные |
| Модель | КАРАТ-ПРУС |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c5cea5d1-1e27-793e-85b1-ebe8dcf539d1 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 25.06.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1003 п. 04 от 25.06.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Уралтехнология» (ООО НПП «Уралтехнология»), г. Екатеринбург
Россия
Поверка
| Методика поверки / информация о поверке | МП 0139-1-2014 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 110 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
57723-14: Описание типа
2024-57723-14.pdf
|
Скачать | 441.4 КБ | |
|
57723-14: Методика поверки
2024-mp57723-14.pdf
|
Скачать | 7.2 MБ |
Описание типа
Назначение
Установки поверочные расходомерные Карат-Прус предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц объема жидкости в потоке и объемного расхода жидкости.
Описание
Принцип действий установок поверочных расходомерных КАРАТ-ПРУС заключается в воспроизведении объемного расхода и объема протекающей жидкости с помощью насосов и гидравлического тракта установок и сравнении воспроизведенных значений измеренных эталонными средствами с показаниями поверяемых средств измерений.
В состав установок поверочных расходомерных КАРАТ-ПРУС входят:
- система создания и регулирования расходов рабочей жидкости;
- система контроля и измерения поверочных расходов;
- измерительный участок;
- система управления, сбора и обработки информации.
Система создания и регулирования расходов рабочей жидкости состоит из накопительного резервуара, насосного блока с управляемой частотой вращения электродвигателей, ресивера для уменьшения уровня пульсаций расхода и запорно-регулирующей арматуры.
Система контроля и измерения поверочных расходов состоит из блока эталонных средств измерений, представляющих собой наборы прямых участков с расходомерами-счётчиками электромагнитными SITRANS FM (Госреестр № 35024-12) и запорно-регулирующей арматуры.
Система управления, сбора и обработки информации состоит из силового шкафа, шкафа контроля и управления и персонального компьютера с программным обеспечением. Система контроля и управления в автоматическом режиме управляет исполнительными механизмами установок, собирает и обрабатывает информацию от измерительных датчиков, принимает сигналы с поверяемых и эталонных средств измерений, и других устройств, входящих в состав установки.
При работе установок, рабочая жидкость из накопительного резервуара при помощи насосного блока через ресивер подается на блок эталонных средств измерений, затем на измерительный участок с поверяемыми средствами измерений и далее поступает обратно в накопительный резервуар. Выходные сигналы с поверяемых средств измерений, пропорциональные измеренному объёмному расходу и объёму, системой управления, сбора и обработки информации преобразуются в значения измеряемых параметров.

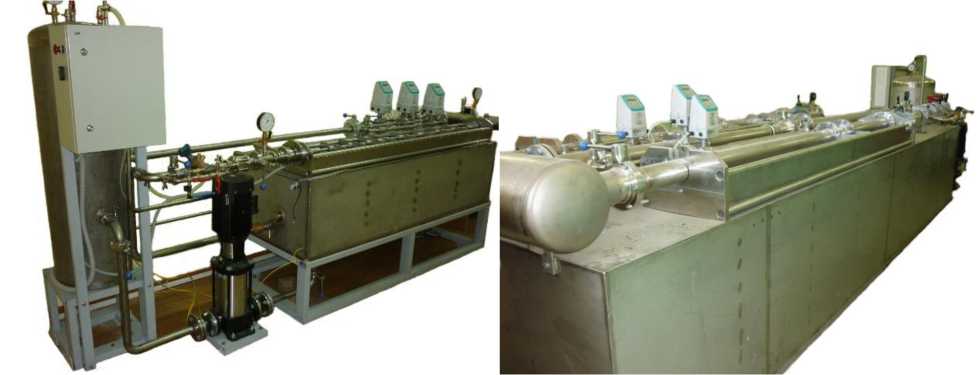

Рисунок 1 - Общий вид установок поверочных расходомерных КАРАТ-ПРУС
Установки поверочные расходомерные КАРАТ-ПРУС имеют следующие модификации: ПРУС-15; ПРУС-240, которые отличаются значениями наименьшего и наибольшего расходов.
Пломбирование установок поверочные расходомерные КАРАТ-ПРУС осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, которыми пломбируются фланцевые соединения расходомеров установки или специальную мастику, расположенную на монтажных винтах крепления расходомеров установки.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Заводской номер средства измерений наносится в цифровом формате на маркировочную табличку, закрепленную на шкафу управления установки поверочной расходомерной КАРАТ-ПРУС, методом лазерной печати.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Установка поверочная расходомерная КАРАТ-ПРУС
Модификация: ПРУС-15
Q м3/ч | 0,006 (min) | 15,0 (max)
Py (МПа) 0,5
Зав.№ 04 <j=
II кв. 2017 г.
Сделано в России
ООО НПП «Уралтехнология»
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
установок поверочных расходомерных КАРАТ-ПРУС автономное и имеет метрологически значимую часть (динамическую библиотеку PRUS_METR.dll) и метрологически незначимую часть (исполняемый модуль PRUSXXX_USR.exe) (значение ХХХ совпадает с обозначением модификации установки). Запуск файлов защищен паролем.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Программное обеспечение не влияет на метрологические характеристики установок поверочных расходомерных КАРАТ-ПРУС.
Идентификационные данные метрологически значимой части программного обеспечения установок поверочных расходомерных КАРАТ-ПРУС приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PRUS_METR.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0.1 |
|
Цифровой идентификатор ПО |
8FEFCCD6458434DD 30A704CF7DA5584D |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
Модификация |
ПРУС-15 |
ПРУС-240 | |
|
Диапазон измерений (воспроизведения) объемного расхода жидкости, м3/ч |
от 0,006 до 0,012 |
от 0,0121) до 15 |
от 0,05 до 240 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, % |
±0,95 |
±0,3 |
±0,3 |
|
1) - включительно | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
ПРУС-15 |
ПРУС-240 |
|
Номинальный диаметр поверяемых средств измерений |
от DN15 до DN25 |
от DN20 до DN150 |
|
Количество одновременно поверяемых средств измерений, штук |
от 1 до 10 |
от 1 до 8 |
|
Измеряемая среда |
жидкость (вода питьевая) | |
|
Температура измеряемой среды, °С |
от +10 до +30 | |
|
Избыточное давление измеряемой среды, МПа, не более |
0,5 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220'-;;/380'57 50±1 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +35 от 30 до 80 от 86 до 107 | |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
4000 1000 2500 |
8500 1650 3000 |
|
Масса, кг, не более |
800 |
4000 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
30000 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на шкафу управления установки поверочной расходомерной КАРАТ-ПРУС, методом наклейки и в левый верхний угол титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Установка поверочная расходомерная |
КАРАТ-ПРУС |
1 шт. |
В соответствии с заказом |
|
Руководство по эксплуатации |
СМАФ.407289.010.Х РЭ* |
1 экз. | |
|
Паспорт |
СМАФ.407289.010.Х ПС* |
1 экз. | |
|
* в зависимости от модификации установки: ПРУС-15 - СМАФ.407289.010.1; ПРУС-240 - СМАФ.407289.010.3 | |||
Сведения о методах измерений
приведены в разделе 4 «Метод измерений и принцип работы установки» документа СМАФ. 407289.010.1 РЭ «Установка поверочная расходомерная КАРАТ-ПРУС-15. Руководство по эксплуатации» (СМАФ. 407289.010.3 РЭ «Установка поверочная расходомерная КАРАТ-ПРУС-240. Руководство по эксплуатации»).
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
ТУ 4381-001-32277111-2013 «Установки поверочные расходомерные КАРАТ-ПРУС. Технические условия».
