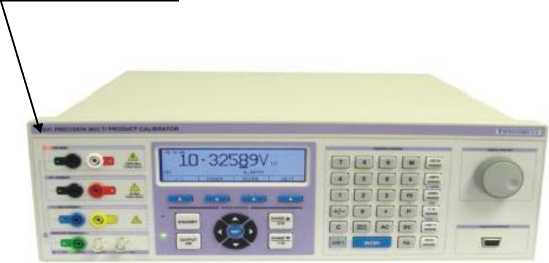

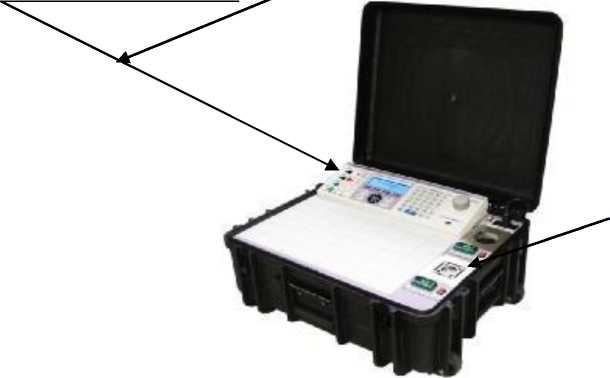

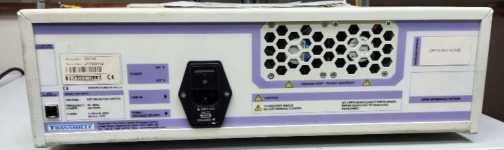

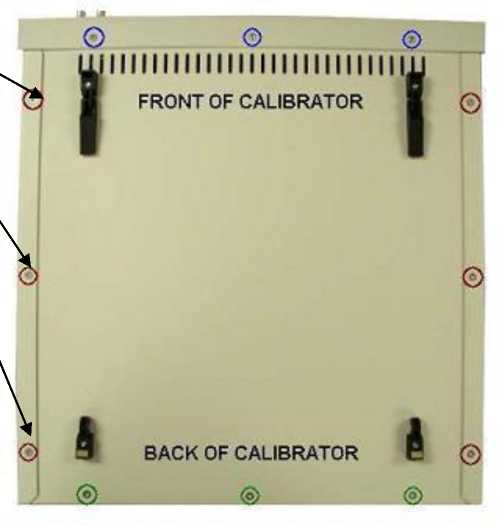

Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR, 1000R, 1000TR

Таблица 1- Идентиф

шкационные данные '

ПО

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО не ниже

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентификатора ПО

3010R

Прошивка 3010R

v.12.1.1

66BB5337

CRC32

3041R

Прошивка 3041R

v.12.1.1

83B1356C

CRC32

3050R

Прошивка 3050R

v.12.1.1

802138D4

CRC32

3041TR

Прошивка 3041TR

v.12.1.1

57E36DD1

CRC32

3050TR

Прошивка 3050TR

v.12.1.1

45B733F2

CRC32

1000R

Прошивка 1000R

v.12.0.19

7825D2F1

CRC32

1000TR

Прошивка 1000TR

v.12.0.19

5322B5D7

CRC32

Воспроизводимая величина

Диапазон

Максимально допустимое значение верхнего предела

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Выходное сопротивление, Ом

3010R

3041R, 3041TR

3050R, 3050TR

Напряжение постоянного тока

С внешней опцией EA3O24A (усилитель)

от 1 до 200 мВ

202 мВ

0,1 мкВ

15-10—6-иуст + 2 мкВ

30-10—6-иуст + 3,6 мкВ

50-10-6-иуст + 4 мкВ

50

от 0,2 до 2 В

2,02 В

1 мкВ

9-10—6-иуст + 2,5 мкВ

30-10-6-иуст + 5 мкВ

50-10-6-иуст + 35 мкВ

0,2

от 2 до 20 В

20,2 В

10 мкВ

8-10—6-иуст + 24 мкВ

25-10-6-иуст + 40 мкВ

50-10-6-иуст + 300 мкВ

0,2

от 20 до 200 В

202 В

100 мкВ

12-10—6-иуст + 240 мкВ

30-10-6-иуст + 400 мкВ

50-10-6-и'уст + 3 мВ

0,5

от 200 до 1000 В

1025 В

1 мВ

12-10—6-и'уст + 2,4 мВ

30-10-6-и'уст + 4 мВ

50-10-6-и'уст + 20 мВ

0,7

Диапазон

Разрешение

Пределы допускаемой относительной погрешности, ±

от 1 до 10 кВ

10 мВ

0,5 %

0,5 %

-

-

Примечание - иуст - установленное значение напряжения постоянного тока в мкВ, и'уст - установленное значение напряжения постоянного тока в мВ

Воспроизводимая величина

Диапазон

Максимально допустимое значение верхнего предела

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Выходное сопротивление, Ом

Напряжение постоянного тока

от 10 до100 мВ

104 мВ

1 мкВ

80-10-6-иуст + 10 мкВ

0,5

от 0,1 до 1 В

1,04 В

10 мкВ

80-10-6-иуст + 30 мкВ

0,5

от 1 до 10 В

10,4 В

100 мкВ

80-10-6-иуст + 300 мкВ

0,5

от 10 до 100 В

104 В

1 мВ

80-10-6-и'уст + 3 мВ

1,5

от 100 до 1000 В

1020 В

10 мВ

80-10-6-и'уст + 30 мВ

1,5

Воспроизводимая величина

Диапазон

Максимально допустимое значение верхнего предела

Диапазон частот

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Выходное сопротивление, Ом

Напряжение переменного тока

от 1 мВ до 200 мВ

202 мВ

от 10 до 44 Гц

1 мкВ

0,08-10-2-иуст + 15 мкВ

50

от 45 до 999 Гц

1 мкВ

0,016- 10-2-UVC1 + 15 мкВ

50

от 1 до 19,999 кГц

1 мкВ

0,02-10-2-иуст + 28 мкВ

50

от 20 до 99,999 кГц

1 мкВ

0,1-10-2-иуст + 40 мкВ

50

от 100 кГц до 500 кГц

1 мкВ

0,4-10-2-иуст + 100 мкВ

50

от 0,2 до 2 В

2,02 В

от 10 до 44 Гц

10 мкВ

0,05-10-2-иуст + 180 мкВ

0,2

от 45 до 999 Гц

10 мкВ

0,016-10-2-иуст + 120 мкВ

0,2

от 1 до 19,999 кГц

10 мкВ

0,021-10-2-иуст + 180 мкВ

0,2

от 20 до 99,999 кГц

10 мкВ

0,065-10-2-иуст + 300 мкВ

0,2

от 100 кГц до 1 МГц

10 мкВ

0,3-10-2-иуст + 450 мкВ

0,2

от 2 до 20 В

20,2 В

от 10 до 44 Гц

100 мкВ

0,05-10-2-и'уст + 1,6 мВ

0,2

от 45 до 999 Гц

100 мкВ

0,016- 10-2-и'уст + 1 мВ

0,2

от 1 до 19,99 кГц

100 мкВ

0,021 -10-2-и'уст + 1,6 мВ

0,2

от 20 до 100,0 кГц

100 мкВ

0,06-10-2-и'уст + 3 мВ

0,2

от 20 до 200 В

202 В

от 30 до 44 Гц

1 мВ

0,05-10-2-и'уст + 20 мВ

0,5

от 45 до 99,999 Гц

1 мВ

0,015- 10-2-и'уст + 12 мВ

0,5

от 1 до 9,999 кГц

1 мВ

0,02-10-2-и'уст + 16 мВ

0,5

от 10 до 40 кГц

1 мВ

0,03-10-2-и'уст + 30 мВ

0,5

от 200 до 1000 В

1020В

от 30 до 44 Гц

10 мВ

0,055-10-2-и'уст + 200 мВ

0,7

от 45 до 999 Гц

10 мВ

0,02-10-2-и'уст + 60 мВ

0,7

от 1 до 10 кГц

10 мВ

0,025-10-2-и'уст + 120 мВ

0,7

С внешней опцией EA3O24A (усилитель)

Диапазон

Диапазон частот

Разрешение

Пределы допускаемой относительной погрешности, ±

от 1 до 5 кВ

от 40 до 60 Гц

100 мВ

0,5 %

-

Воспроизводимая величина

Диапазон

Максимально допустимое значение верхнего предела

Диапазон частот

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Выходное сопротивление, Ом

Напряжение переменного тока

от 1 мВ до 200 мВ

202 мВ

от 10 до 44 Гц

1 мкВ

0,2-10-2-иуст + 50 мкВ

50

от 45 до 999 Гц

1 мкВ

0,04-10-2-иуст + 20 мкВ

50

от 1 до 19,999 кГц

1 мкВ

0,09-10—2-иуст + 35 мкВ

50

от 20 до 99,999 кГц

1 мкВ

0,3-10 -иуст + 70 мкВ

50

от 100 кГц до 500 кГц

1 мкВ

0,8-10-2-иуст + 380 мкВ

50

от 0,2 до 2 В

2,02 В

от 10 до 44 Гц

10 мкВ

0,2-10-2-иуст + 350 мкВ

0,2

от 45 до 999 Гц

10 мкВ

0,04-10-2-иуст + 90 мкВ

0,2

от 1 до 19,999 кГц

10 мкВ

0,09-10—2-иуст + 135 мкВ

0,2

от 20 до 99,999 кГц

10 мкВ

0,25-10—2-и'уст + 2 мВ

0,2

от 100 кГц до 500 кГц

10 мкВ

0,45-10—2-и'уст + 3,8 мВ

0,2

от 2 до 20 В

20,2 В

от 10 до 44 Гц

100 мкВ

0,2-10—2-1—2'уст + 3 мВ

0,2

от 45 до 999 Гц

100 мкВ

0,035-10 -и'уст + 0,9 мВ

0,2

от 1 до 19,99 кГц

100 мкВ

0,07-10—2-и'уст + 1,35 мВ

0,2

от 20 до 100,0 кГц

100 мкВ

0,22-10—2-и'уст + 33 мВ

0,2

от 20 до 200 В

202 В

от 30 до 44 Гц

1 мВ

0,06-10—2-и'уст + 20 мВ

0,5

от 45 до 999 Гц

1 мВ

0,04-10—2-и'уст + 7,5 мВ

0,5

от 1 до 20 кГц

1 мВ

0,09-10—2-и'уст + 40 мВ

0,5

от 200 до 1000 В

1020 В

от 30 до 44 Гц

10 мВ

0,06-10—2-и'уст + 200 мВ

0,7

от 45 до 999 Гц

10 мВ

0,04-10—2-и'уст + 75 мВ

0,7

от 1 до 10 кГц

10 мВ

0,15-10—2-и'уст + 400 мВ

0,7

С внешней опцией EA3O24A (усилитель)

Диапазон

Диапазон частот

Разрешение

Пределы допускаемой относительной погрешности, ±

от 1 до 5 кВ

от 40 до 60 Гц

100 мВ

0,5 %

-

Воспроизводимая величина

Диапазон

Максимально допустимое значение верхнего предела

Диапазон частот

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Выходное сопротивление, Ом

Напряжение переменного тока

от 1 мВ до 200 мВ

202 мВ

от 10 до 44 Гц

1 мкВ

0,07-10-2-иуст + 45 мкВ

50

от 45 Гц до 1,999 кГц

1 мкВ

0,035-10-2-иуст + 25 мкВ

50

от 2 до 20 кГц

1 мкВ

0,1-10-2- иуст + 190 мкВ

50

от 0,2 до 2 В

2,02 В

от 10 до 44 Гц

10 мкВ

0,06-10-2 иуст + 280 мкВ

0,2

от 45 Гц до 1,999 кГц

10 мкВ

0,035-10-2- иуст + 220 мкВ

0,2

от 2 до 19,999 кГц

10 мкВ

0,06-10-2- иуст + 390 мкВ

0,2

от 20 до 100 кГц

10 мкВ

0,2-10-2- и'уст + 3 мВ

0,2

от 2 до 20 В

20,2 В

от 10 до 44 Гц

100 мкВ

0,06-10-2- и'уст + 2,8 мВ

0,2

от 45 Гц до 1,999 кГц

100 мкВ

0,035-10-2- и'уст + 2,2 мВ

0,2

от 2 до 19,999 кГц

100 мкВ

0,07-10-2- и'уст + 3,9 мВ

0,2

от 20 до 100 кГц

100 мкВ

0,3-10-2- и'уст + 30 мВ

0,2

от 20 до 200 В

202 В

от 40 Гц до 1,999 кГц

1 мВ

0,045-10-2- и'уст + 22 мВ

0,5

от 2 до 20 кГц

1 мВ

0,09-10-2- и'уст + 39 мВ

0,5

от 200 до 1000 В

1020 В

от 40 Гц до 1,999 кГц

10 мВ

0,045-10-2- и'уст + 120 мВ

0,7

от 2 до 10 кГц

10 мВ

0,09-10-2- и'уст + 290 мВ

0,7

Воспроизводимая величина

Диапазон

Максимально допустимое значение верхнего предела

Диапазон частот

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Выходное сопротивление, Ом

Напряжение переменного тока

от 1 мВ до 100 мВ

104 мВ

от 10 Гц до 1,999 кГц

1 мкВ

0,08-10-2-и'уст + 0,03 мВ

0,5

от 2 до 20 кГц

1 мкВ

0,150-10—2- и'уст + 0,07 мВ

0,5

от 0,1 до 1 В

1,04 В

от 10 Гц до 1,999 кГц

10 мкВ

0,08-10-2 и'уст + 0,3 мВ

0,5

от 2 до 20 кГц

10 мкВ

0,15-10—2 - и'уст + 0,7 мВ

0,5

от 1 до 10 В

10,4 В

от 10 Гц до 1,999 кГц

100 мкВ

0,08-10 - и'уст + 3 мВ

0,5

от 2 до 20 кГц

100 мкВ

0,150-10—2- и'уст + 7 мВ

0,5

от 10 до 100 В

104 В

от 40 Гц до 1 кГц

1 мВ

0,08-10—2- и'уст + 30 мВ

1,5

от 100 до 1000 В

1020 В

от 40 Гц до 1 кГц

10 мВ

0,08-10—2- и'уст + 300 мВ

1,5

Воспроизводимая величина

Диапазон

Верхний предел диапазона

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Сила постоянного тока

от 1 до 200 мкА

202 мкА

10 пА

0,01-10-2-1уст + 0,01 мкА

от 0,2 до 2 мА

2,02 мА

100 пА

0,005-10-2-1уст + 0,03 мкА

от 2 до 20 мА

20,2 мА

1 нА

0,005-10-2-1уст + 0,2 мкА

от 20 до 200 мА

202 мА

10 нА

0,005-10-Чуст + 2 мкА

от 0,2 до 2 А

2,02 А

100 нА

0,013-10-2-1уст + 30 мкА

от 2 до 20 А

20,2 А

1 мкА

0,03-10-2-1уст + 300 мкА

от 20 до 30 А

30 А

10 мкА

0,05-10-2-1уст + 450 мкА

С внешней опцией ЕА3012А (усилитель)

-

100 А

10 мА

0,08-10-2-1'уст + 10 мА

С внешней опцией ЕА013 (источник пикоамперных токов)

-

10 нА

1 пА

0,5-10-2-1"уст + 0,04 нА

-

100 нА

10 пА

0,5-10-2-1"уст + 0,4 нА

-

1 мкА

100 пА

0,5-10-2-1"уст + 4 нА

-

10 мкА

1 нА

0,5-10-2-1"уст + 40 нА

-

100 мкА

10 нА

0,5-10-2-1уст + 0,4 мкА

Примечание - 1уст - установленное значение силы постоянного тока в мкА, Густ - установленное значение силы постоянного тока в мА 1"усТ - установленное значение силы постоянного тока в нА

Измерение силы постоянного тока

Измерение сопротивления постоянному току

Верхний предел диапазона 1вп

Разрешение

Пределы допускаемой абсолютной погрешности

Испытательное напряжение (иисп)

Диапазон

Пределы допускаемой абсолютной погрешности

10 нА

1 пА

0,5-10-2-1изм + 40 пА

50 В

от 500 кОм до 50 ГОм

0,5-10-2<Яизм + (0,4-10-2- иисп/ 1вп)

100 нА

10 пА

0,5-10-2-1изм + 0,4 нА

100 В

от 1 МОм до 100 ГОм

0,5-10-2<Яизм + (0,4-10-2- иисп/ 1вп)

1 мкА

100 пА

0,5-10-2-1изм + 4 нА

250 В

от 3 МОм до 250 ГОм

0,5-10-2<Яизм + (0,4-10-2- иисп/ 1вп)

10 мкА

1 нА

0,5-10-2-1изм + 40 нА

500 В

от 5 МОм до 500 ГОм

0,5-10-2<Яизм + (0,4-10-2- иисп/ 1вп)

100 мкА

10 нА

0,5-10-2-1изм + 0,4 мкА

1000 В

от 10 МОм до 1 ТОм

0,5-10-2<Яизм + (0,4-10-2- иисп/ 1вп)

Воспроизводимая величина

Диапазон

Максимально допустимое значение верхнего предела

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Сила постоянного тока

от 1 до 200 мкА

202 мкА

10 пА

0,01-10-2-1уст + 0,03 мкА

от 0,2 до 2 мА

2,02 мА

100 пА

0,008-10-2-1уст + 0,04 мкА

от 2 до 20 мА

20,2 мА

1 нА

0,005-10-2-1уст + 0,3 мкА

от 20 до 200 мА

202 мА

10 нА

0,008-10-2-1уст + 3 мкА

от 0,2 до 2 А

2,02 А

100 нА

0,015-10-2-1уст + 35 мкА

от 2 до 30 А

30 А

10 мкА

0,04-10-2-1уст + 350 мкА

С внешней опцией ЕА3012А (усилитель)

-

100 А

10 мА

0,08-10-2-1'уст + 10 мА

С внешней опцией ЕА013 (источник пикоамперных токов

-

10 нА

1 пА

0,5-10-2-1"уст + 0,04 нА

-

100 нА

10 пА

0,5-10-2-1"уст + 0,4 нА

-

1 мкА

100 пА

0,5-10-2-Густ + 4 нА

-

10 мкА

1 нА

0,5-10-2Т'уст + 40 нА

-

100 мкА

10 нА

0,5-10-2-1уст + 0,4 мкА

Воспроизводимая величина

Диапазон

Максимально допустимое значение верхнего предела

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Сила постоянного тока

от 1 до 200 мкА

202 мкА

100 пА

0,012-10-2-1уст + 0,02 мкА

от 0,2 до 2 мА

2,02 мА

1 нА

0,01-10-2-1уст + 0,08 мкА

от 2 до 20 мА

20,2 мА

10 нА

0,01-10-2-1уст + 0,8 мкА

от 20 до 200 мА

202 мА

100 нА

0,012-10-2-1уст + 8 мкА

от 0,2 до 2 А

2,02 А

1 мкА

0,05-10-2-1уст + 90 мкА

от 2 до 20 А

22 А

10 мкА

0,05-10-2-1уст + 900 мкА

Воспроизвод имая величина

Диапазон

Максимально допустимое значение верхнего предела

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Сила постоянного тока

от 10 до 100 мкА

104 мкА

1 нА

0,03-10-2-1уст + 0,03 мкА

от 0,1 до 1 мА

1,04 мА

10 нА

0,03-10-2-1уст + 0,1 мкА

от 1 до 10 мА

10,4 мА

100 нА

0,03-10-2-1уст + 1 мкА

от 10 до 100 мА

104 мА

1 мкА

0,03- 1022-1уст + 10 мкА

от 0,1 до 1 А

1,04 А

10 мкА

0,03-10 -1уст + 150 мкА

от 1 до 10 А

10,4 А

100 мкА

0,05-10-2-1'уст + 2 мА

Воспроизводимая величина

Диапазон

Диапазон частот

Разрешение

Пределы допускаемой абсолютной погрешности, ±

3010R

3041R, 3041TR

Сила переменного тока

от 1 до 200 мкА

от 10 до 44 Гц

1 нА

0,2-10-2-1уст + 0,25 мкА

0,2-10—Чуст + 0,25 мкА

от 45 до 999 Гц

0,07-10-2-1уст + 0,15 мкА

0,07-10-2-1уст + 0,25 мкА

от 1 до 10 кГц

0,8-10-2-1усТ + 0,25 мкА

0,8-10—Чуст + 0,25 мкА

от 0,2 до 2 мА

от 10 до 44 Гц

10 нА

0,2-10-2-1уст + 0,25 мкА

0,2-10—Чуст + 0,5 мкА

от 45 до 999 Гц

0,06-10-2-1уст + 0,2 мкА

0,06-10-2-1уст + 0,4 мкА

от 1 до 10 кГц

0,5-10—Чуст + 0,3 мкА

0,7-10—Чуст + 0,7 мкА

от 2 до 20 мА

от 10 до 44 Гц

100 нА

0,2-10-2-1уст + 3 мкА

0,2-10-2-1уст + 5 мкА

от 45 до 999 Гц

0,04-10-2-1уст + 2 мкА

0,06-10-2-1уст + 4 мкА

от 1 до 10 кГц

0,25-10-2-1уст + 3 мкА

0,5-10-2-1уст + 7 мкА

от 20 до 200 мА

от 10 до 44 Гц

1 мкА

0,2-10-2-1уст + 30 мкА

0,2-10-2-1уст + 50 мкА

от 45 до 999 Гц

0,04-10-2-1уст + 20 мкА

0,06-10-2-1уст + 40 мкА

от 1 до 10 кГц

0,5-10-2-1уст + 40 мкА

0,6-10-2-1уст + 70 мкА

от 0,2 до 2 А

от 10 до 44 Гц

10 мкА

0,2-10-2-1уст + 300 мкА

0,2-10—Чуст + 500 мкА

от 45 до 999 Гц

0,06-10-2-1уст + 200 мкА

0,09-10-2-1уст + 400 мкА

от 1 до 5 кГц

0,5-10-2-1уст + 400 мкА

0,6-10-2-1уст + 700 мкА

от 2 до 30 А

от 30 до 44 Гц

100 мкА

0,2-10-2-1'уст + 3 мА

0,2-10-2-1'уст + 5 мА

от 45 до 99 Гц

0,08-10-2-Густ + 2 мА

0,09-10-2-Т'уст + 2 мА

от 100 Гц до 1 кГц

0,3-10—Ч'уст + 4 мА

0,3-10-2-1'уСТ + 4 мА

С внешней опцией EA3012A (усилитель)

от 30 до 70 А

от 10 до 400 Гц

10 мА

0,8-10—Ч'уст + 10 мА

Воспроизводимая величина

Диапазон

Диапазон частот

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Сила переменного тока

от 1 до 200 мкА

от 10 до 44 Гц

1 нА

0,09-10-2-1уст + 0,4 мкА

от 45 до 1999 Гц

1 нА

0,07-10—Чуст + 0,3 мкА

от 2 до 10 кГц

1 нА

0,1-10-2-1уст + 0,5 мкА

от 0,2 до 2 мА

от 10 до 44 Гц

10 нА

0,09-10-2-1уст + 0,6 мкА

от 45 до 1999 Гц

10 нА

0,07-10-2-1уст + 0,4 мкА

от 2 до 10 кГц

10 нА

0,1-10-2-1уст + 0,7 мкА

от 2 до 20 мА

от 10 до 44 Гц

100 нА

0,09-10-2-1уст + 4 мкА

от 45 до 1999 Гц

100 нА

0,07-10-2-1уст + 3 мкА

от 2 до 10 кГц

100 нА

0,1-10-2-1уст + 6 мкА

от 20 до 200 мА

от 10 до 44 Гц

1 мкА

0,09-10-2-1уст + 40 мкА

от 45 до 1999 Гц

1 мкА

0,07-10—Чуст + 30 мкА

от 2 до 10 кГц

1 мкА

0,1-10-2-1уст + 60 мкА

от 0,2 до 2 А

от 10 до 44 Гц

10 мкА

0,1-10-2-1уст + 450 мкА

от 45 Гц до 2 кГц

10 мкА

0,09-10-2-1уст + 400 мкА

от 2 до 20 А

от 10 до 44 Гц

100 мкА

0,2-10-2-1'уст + 9 мА

от 45 до 200 Гц

100 мкА

0,15-10-2-1'уст + 6 мА

от 200 Гц до 1 кГц

100 мкА

0,2-10-2-1'уст + 8 мА

Воспроизводимая величина

Диапазоны

Максимально допустимое значение верхнего предела

Диапазон частот

Разрешение

Пределы допускаемой абсолютной погрешности, ±

Сила переменного тока

от 10 до 100 мкА

104 мкА

от 10 Гц до 2 кГц

1 нА

0,1 • 10-2-ТУст + 0,4 мкА

от 0,1 до 1 мА

1,04 мА

10 нА

0,1 • 10-2-Туст + 0,8 мкА

от 1 до 10 мА

10,4 мА

100 нА

0,1 • 10-2 •Туст + 8 мкА

от 10 до 100 мА

104 мА

1 мкА

0,1 • 10—2-Туст + 80 мкА

от 0,1 до 1 А

1,04 А

10 мкА

0,1 • 10—2-Туст + 800 мкА

от 1 до 10 А

10,4 А

100 мкА

0,140-2Туст + 15 мА

Диапазон силы постоянного тока на входе, А

Диапазон силы постоянного тока на выходе, А

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А

3010R

3041R, 3041TR

3050R, 3050TR

1000R, 1000TR

2-х витковая катушка

от 0,1 до 10

от 0,2 до 20

-

-

-

0,840-Чуст

от 0,1 до 22

от 0,2 до 44

-

-

0,52•10-2•Iуст + 0,09

-

от 0,1 до 30

от 0,2 до 60

0,4940-ЧуСТ + 0,072

0,49•10-2•Iуст + 0,09

-

-

10-ти витковая катушка

от 0,1 до 10

от 10 до 100

-

-

-

0,8’ 10"2*Туст

от 0,1 до 22

от 10 до 220

-

-

0,6240-Чуст + 0,13

-

от 0,1 до 30

от 10 до 300

0,6040-Чуст + 0,112

0,60’ 10-Чуст + 0,13

-

-

50-ти витковая катушка

от 0,1 до 10

от 5 до 500

-

-

-

0,8’ 10"2*Туст

от 0,1 до 22

от 5 до 1100

-

-

0,49•10-2•Iуст + 0,44

-

от 0,1 до 30

от 5 до 1500

0,46’ 10-Чуст + 0,42

0,46’ 10-Чуст + 0,44

-

-

Воспроизводимая величина

Номинальные значения

Пределы допускаемой абсолютной погрешности, ±

Максимальная допустимая сила тока, А

Максимальное допустимое напряжение, В

2-х пров.

4-х пров. *

Электрическое сопротивление постоянному току

0 Ом

0,035 Ом

0,005 Ом

0,5

0,1 Ом

0,035 Ом

0,0025-10-2^уст + 0,005 Ом

0,5

-

1 Ом

0,035 Ом

0,0025-10-2^уст + 0,005 Ом

0,4

-

10 Ом

0,035 Ом

0,0025-10-2^уст + 0,005 Ом

0,3

-

100 Ом

0,035 Ом

0,0018-10-2^уст + 0,005 Ом

0,1

-

1 кОм

0,0018-10-2^усТ + 0,005 Ом

0,0018-10-2^уст + 0,005 Ом

-

10

10 кОм

0,0008- 1()Чгу + 0,05 Ом

0,0008-10 ;-R...... + 0,05 Ом

-

50

100 кОм

0,0018-10-2^уст + 0,5 Ом

0,0018-10-2^уст + 0,5 Ом

-

100

1 МОм

0,0025-10-2^уст + 5 Ом

-

-

100

10 МОм

0,009- 10-2^уст + 100 Ом

-

-

100

100 МОм

0,18-10-2^'уст + 2 кОм

-

-

100

1 ГОм

1-10-2^'уст + 30 кОм

-

-

100

Примечания: калибраторы содержат в своем составе набор фиксированных прецизионных резисторов с значениями сопротивлений,близкими к номинальным значениям, приведенным в данной таблице.

^^уст — электрическое сопротивление постоянному току в Ом,

^^^уст — электрическое сопротивление постоянному току в кОм,

* - при работе с калибратором в четырехпроводном режиме необходимо сначала установить на калибраторе выходное значение 0 Ом, и обнулить подключаемый к выходу калибратора измерительный прибор (значения погрешности для отличных от «0» контрольных точек указаны с учетом компенсации нуля измерительного прибора, проведенной при установлении выходного значения калибратора равного нулю)

Воспроизводимая величина

Номинальные значения

Пределы допускаемой абсолютной погрешности, ±

Максимальная допустимая сила тока, А

Максимальное допустимое напряжение, В

2-х пров.

4-х пров.*

Электрическое сопротивление постоянному току

0 Ом

0,035 Ом

0,005 Ом

0,5

0,1 Ом

0,035 Ом

0,015-10-2^уст + 0,005 Ом

0,5

-

1 Ом

0,035 Ом

0,01-10-2^уст + 0,005 Ом

0,4

-

10 Ом

0,035 Ом

0,01-10-2^уст + 0,005 Ом

0,3

-

100 Ом

0,035 Ом

0,005-10-2^уст + 0,005 Ом

0,1

-

1 кОм

0,004- 10-2^уст + 0,04 Ом

0,004- 10-2^уст + 0,04 Ом

-

10

10 кОм

0,004- 10-2^уст + 0,4 Ом

0,004- 10-2^уст + 0,4 Ом

-

50

100 кОм

0,004- 10-2^уст + 4 Ом

0,004- 10-2^уст + 4 Ом

-

100

1 МОм

0,01-10-2^уст + 40 Ом

-

-

100

10 МОм

0,035-10-2^уст + 400 Ом

-

-

100

100 МОм

0,5-10-2^'уст + 4 кОм

-

-

100

1 ГОм

1-10-2^'уст + 40 кОм

-

-

100

Воспроизводимая величина

Номинальные значения

Пределы допускаемой абсолютной погрешности, ±

Максимальная допустимая сила тока, А

Максимальное допустимое напряжение, В

2-х пров.

4-х пров.*

Электрическое сопротивление постоянному току

0 Ом

0,035 Ом

0,005 Ом

0,5

10 Ом

0,035 Ом

0,060- 10-2^уст + 0,005 Ом

0,3

-

100 Ом

0,035 Ом

0,009- 10-2^уст + 0,005 Ом

0,1

-

1 кОм

0,006- 10-2^уст + 0,04 Ом

0,006- 10-2^уст + 0,04 Ом

-

10

10 кОм

0,006- 10-2^уст + 0,4 Ом

0,006- 10-2^уст + 0,4 Ом

-

50

100 кОм

0,006- 10-2^уст + 4 Ом

0,006- 10-2^уст + 4 Ом

-

100

1 МОм

0,015-10 ;-1<у + 40 Ом

-

-

100

10 МОм

0,060- 10-2^уст + 400 Ом

-

-

100

100 МОм

0,650- 10-2^'уст + 4 кОм

-

-

100

Воспроизводимая величина

Номинальные значения

Пределы допускаемой абсолютной погрешности, ±

Максимальная допустимая сила тока, А

Максимальное допустимое напряжение, В

2-х пров.

4-х пров.*

Электрическое сопротивление постоянному току

10 Ом

0,035 Ом

0,050- 10-2^уСТ + 0,05 Ом

0,3

-

100 Ом

0,035 Ом

0,050- 10-2^уСТ + 0,05 Ом

0,1

-

1 кОм

0,020- 10-2^уСТ + 0,05 Ом

0,020- 10-2^уСТ + 0,05 Ом

-

10

10 кОм

0,020- 10-2^уСТ + 0,4 Ом

0,020- 10-2^уСТ + 0,4 Ом

-

50

100 кОм

0,020- 10-2^уСТ + 4 Ом

0,020- 10-2^уСТ + 4 Ом

-

100

1 МОм

0,050- 10-2^уСТ + 40 Ом

-

-

100

10 МОм

0,10-10-2^уст + 400 Ом

-

-

100

100 МОм

0,20-10-2^'уст + 4 кОм

-

-

100

3010R

3041R, 3041TR

1000R, 1000TR

Диапазон воспроизведения электрического сопротивления

Пределы допускаемой абсолютной погрешности

Диапазон воспроизведения электрического сопротивления

Пределы допускаемой абсолютной погрешности

Диапазон воспроизведения электрического сопротивления

Пределы допускаемой абсолютной погрешности

от 0 до 10 МОм

± (0,01-Ю-2^ + 0,05 Ом)

от 0 до 10 МОм

± (0,03-10-2<Яуст + 0,05 Ом)

от 0 до 1 МОм

± (0,02-10-2^уст + 0,05 Ом)

от 1,01 МОм до 10 МОм

± (0,05-10-2^уст + 0,05 Ом)

Диапазон значений сопротивления при испытательном напряжении

Пределы допускаемой относительной погрешности, ±

100 В

250 В

500 В

1000 В

от 0,25 до 100 МОм

от 0,25 до 250 МОм

от 0,25 до 500 МОм

от 250 кОм до 1 ГОм

0,5 %

Воспроизводимая величина

Номинальные значения

Пределы допускаемой абсолютной погрешности, ±

Частота, Гц

3010R, 3041R, 3041TR

3050R, 3050TR

1000R, 1000TR

Электрическая ёмкость

1 нФ

0,25-10—2-Суст + 20 пФ

-

-

1000

10 нФ

0,25-10—2-Суст+ 20 пФ

0,4-10—2-Суст+ 20 пФ

0,8-10-2-Суст+ 20 пФ

20 нФ

0,25-10—2-Суст+ 20 пФ

0,4-10—2-Суст+ 20 пФ

-

50 нФ

0,25-10—2-Суст+ 20 пФ

0,4-10-2-Суст + 20 пФ

-

100 нФ

0,25-10—2-Суст+ 20 пФ

0,4-10-2-Суст + 20 пФ

0,8-10-2-Суст+ 20 пФ

1 мкФ

0,4-10—2-Суст+ 20 пФ

0,6-10—2-Суст+ 20 пФ

0,8-10-2-Суст+ 20 пФ

10 мкФ

0,6-10—2-Суст+ 20 пФ

-

-

Электрическая ёмкость при наличии опции SIMRC

100 мкФ

± 0,5 %

-

-

1 мФ

-

-

10 мФ

-

-

Воспроизводимая величина

Номинальные значения

Пределы допускаемой относительной погрешности, %

Частота, Гц

Индуктивность

1 мГн; 10 мГн; 19 мГн; 29 мГн; 50 мГн; 100 мГн; 1 Гн; 10 Гн

± 0,5

1000

Тип датчика температуры

Диапазон температуры, °С

Пределы допускаемой абсолютной погрешности, °С

3010R, 3041R, 3041TR

1000R, 1000TR

Pt100

Rq=100 Ом а = 0,00385

от минус 200 до 0

-

± 0,3

от минус 100 до 0

± 0,3

-

от 0 до 800

± 0,3

± 0,5

1000R, 1000T

R со встроенной опцией и с внешней опцией ЕА001А

Тип термопары

Диапазон температуры, °С

Пределы допускаемой абсолютной погрешности со встроенной опцией имитации термопар, (для 1000R, 1000TR), °С

Пределы допускаемой абсолютной погрешности с внешней опцией ЕА001А имитации иизмерения термопар (для 3010R, 3041R, 3O41TR,3O5OR, 3050TR), °С

J

от -180 до -100

от -100 до +150

от +150 до +760

от +760 до +1200

±0,46

±0,22

±0,28

±0,38

±0,23

±0,09

±0,14

±0,19

K

от -140 до -100

от -100 до +120

от +120 до +1370

±0,54

±0,30

±0,52

±0,27

±0,11

±0,26

T

от -250 до -150

от -150 до +400

±1,20

±0,22

±0,60

±0,11

R

от -50 до +250

от +250 до +1760

±1,60

±1,02

±0,80

±0,51

S

от -50 до +250

от +250 до +1760

±1,60

±1,02

±0,80

±0,51

B

от 0 до +1820

±1,50

±0,75

N

от -270 до -100

от -100 до +410

от +410 до +1300

±0,84 ±0,40 ±0,48

±0,42

±0,20

±0,24

E

от -250 до -100

от -100 до +650

от +650 до +1000

±1,00

±0,24

±0,30

±0,50 ±0,12 ±0,15

L

от -200 до +800

±0,68

±0,34

Диапазон воспроизводимых частот

Пределы допускаемой относительной погрешности, %

3010R, 3041R, 3041TR

1000R, 1000TR

от 1 Гц до 100 кГц

-

±2-10-3

от 1 Гц до 10 МГц

±2-10-3

-

Диапазон воспроизводимых частот

Пределы допускаемой относительной погрешности, %

3010R, 3041R, 3041TR

от 1 Гц до 10 МГц

±1-10-4

Диапазон

Пределы допускаемой абсолютной погрешности

Скважность

Частота

от 5 до 95 %

от 1 до 9 Гц

±0,03

от 10 до 199 Гц

±0,006

от 200 Гц до 1,99 кГц

±0,06

от 2 до 10 кГц

±0,6

Характеристики

Значение характеристики

Диапазон измерений напряжения постоянного тока, В

от 0 до 63

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(0,02-10—2-U + 0,020)

Диапазон регулируемой силы тока через электронную нагрузку, А

от 0 до 3

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А

±(0,05-10—2-1 + 0,001)

Прим. - U - установленное значение напряжения постоянного тока в I - установленное значение силы постоянного тока в [А]

[В],

Характеристика

Значение характеристики

Диапазон измерений напряжения постоянного тока, В

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(0,02-10’2-U + 0,030)

Диапазон регулируемой силы тока через электронную нагрузку, А

от 0 до 60

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А

±(0,05- 10-2-I + 0,030)

Вид измерений

Диапазон номинальных значений

Разрешение

Пределы допускаемой относительной погрешности воспроизведения

Воспроизведение (имитация) сопротивления изоляции (испытательное напряжение 50,100, 250, 500, 1000 В)

от 100 кОм до 5 МОм

10 кОм

±0,2 %

от 5,01 МОм до 2 ГОм

10 кОм

±3,0-%

Измерение испытательного напряжения

50 В, 100 В, 250 В, 500 В, 1000 В

10 мВ

±1 %

Верхний предел диапазона

Воспроизведение электрического сопротивления постоянному току

1,9 Ом

1 мОм

±0,3 %

10 Ом

1 мОм

19 Ом

10 мОм

190 Ом

10 мОм

1 кОм

10 мОм

Воспроизведение напряжения постоянного тока

100 мВ

10 мкВ

±0,04 %

1 В

10 мкВ

±0,04 %

30 В

100 мкВ

±0,03 %

Воспроизведение силы постоянного тока

до 30 мА

1 мкА

±0,05 %

Имитация термопар

Типы термопар J, K, T, R, S, B, N, E, L

(метрологические характеристики термопар указаны в таблице 26)

Воспроизведение силы постоянного и переменного тока

(данные табл. 8, 10, 13)

Характеристика

Тип опции

SCP600

SCP350

SCP250 для 3050R, 3050TR

для 3010R, 3041R, 3041TR

Номинальные значения коэффициентов отклонения

2 мВ/дел, 5 мВ/дел, 10 мВ/дел, 20 мВ/дел, 50 мВ/дел, 100 мВ/дел, 200 мВ/дел, 500 мВ/дел, 1 В/дел, 2 В/дел, 5 В/дел, 10 В/дел, 20 В/дел, 50 В/дел

Диапазон воспроизведения напряжения постоянного тока и амплитуды прямоугольных импульсовчастотой 1 кГц

от 1 мВ до 500 В

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока и амплитуды прямоугольных импульсов частотой 1 кГц

± (10-4-иУсТ *+ 20 мкВ)

Номинальные значения временных маркеров

2 нс/дел, 5 нс/дел, 10 нс/дел, 20 нс/дел, 50 нс/дел, 100 нс/дел, 200 нс/дел, 500 нс/дел, 1 мкс/дел, 2 мкс/дел, 5 мкс/дел, 10 мкс/дел, 20 мкс/дел, 50 мкс/дел, 100 мкс/дел, 200 мкс/дел, 500 мкс/дел, 1 мс/дел, 2 мс/дел, 5 мс/дел, 10 мс/дел, 20 мс/дел, 50 мс/дел, 100 мс/дел, 200 мс/дел, 500 мс/дел, 1 с/дел, 2 с/дел, 5 с/дел

Пределы допускаемой относительной погрешности воспроизведения периода следования временных маркеров

±5-10-4 %

Диапазон установки девиации периода следования временных маркеров

±50 % (с дискретностью 0,001 %)

Длительность фронта импульсов в режиме калибратора переходной характеристики

не более 2 нс

нет

Диапазон частот нормированного по амплитуде гармонического сигнала, МГц

от 5 до 600

от 5 до 350

от 5 до 250

Размах нормированного гармонического сигнала частотой 50 кГц при нагрузке 50 Ом

(600 ± 10) мВ

Пределы допускаемой относительной погрешности по частоте нормированного гармонического сигнала частотой 50 кГц

±0,003 %

Пределы допускаемой относительной погрешности амплитуды гармонического сигнала относительно нормированного значения на частоте 50 кГц

±12 %

, где иуст * - установленное значение амплитуды, мкВ

Характеристика

Значения характеристики

3010R

3041R, 3041TR

3050R, 3050TR

Диапазон воспроизведения напряжения постоянного тока

от 1 до 1000 В

Пределы     допускаемой

относительной    погрешности

воспроизведения напряжения постоянного тока в поддиапазонах:

- от 1 до 20 В

- от 20 до 1000 В

±0,0025 %

±0,0030 %

±0,008 %

Диапазон воспроизведения силы постоянного тока

от 0,5 мА до 30 А

от 0,3 до 20 А

Пределы     допускаемой

относительной    погрешности

воспроизведения силы постоянного тока в поддиапазонах:

- от 0,5 мА до 300 мА

- от 0,3 до 2 А

- от 2,01 до 30 А

±0,1 % ±0,015 % ±0,04 %

±0,1 % ±0,025 % ±0,04 %

± 0,08 %

Диапазон воспроизведения силы постоянного

тока с внешней опцией ЕА3012А

таблица 8

таблица 9

-

Пределы     допускаемой

относительной

погрешности воспроизведения силы

постоянноготока с внешней опцией ЕА3012А

Диапазон     воспроизведения

напряжения переменного тока

от 1 до 1000 В

Пределы     допускаемой

относительной    погрешности

воспроизведения напряженияпеременного тока в поддиапазонах:

- от 1 до 20 В

- от 20 до 1000 В

± 0,035 % ± 0,04 %

± 0,05 %

± 0,06 %

Диапазон частот при:

- напряжении переменного тока от 1 до 699 В

- напряжении переменного тока от 700

до 1000 В

от 40 до 400 Гц

от 46 до 400 Гц

от 40 до 400 Гц

от 40 до 400 Гц

Диапазон воспроизведения силы переменного тока

от 0,5 мА до 30 А

от 0,5 мА до 20 А

Пределы     допускаемой

относительной    погрешности

воспроизведения силы переменного тока в поддиапазонах:

- от 0,5 мА до 200 мА

- от 200 мА до 2 А

- от 2,01 до 20 А

±0,2 % ±0,1 %

±0,05 %

±0,25 % ±0,15 %

±0,25 %

-

Характеристика

Значения характеристики

3010R

3041R, 3041TR

3050R, 3050TR

- от 2,01 до 30 А

Диапазон воспроизведения силы переменного

тока с внешней опцией ЕА3012А

таблица 13

-

Пределы     допускаемой

относительной

погрешности воспроизведения силы переменноготока с внешней опцией ЕА3012А

Диапазон установки угла фазового сдвига

от 0 до 359,9 °

Пределы допускаемой погрешности установки угла фазового сдвига (При U >10В, I>0,5 А) - при частоте 50 Гц

- при частоте 400 Гц

±0,209 ° ±0,97 °

Диапазон воспроизведения мощности постоянного и переменного тока

0,5 мВА - 30кВА

0,5 мВА - 20кВА

Пределы допускаемой относительной погрешности воспроизведения мощности постоянного тока

0,1 %

0,1 %

Пределы допускаемой относительной погрешности воспроизведения мощности переменного тока

0,2 %

0,3 %

Характеристика

Значения характеристики

Число гармоник

48 (с 2 по 49)

Диапазон частот основного тона (1-я гармоника), Гц

от 40 до 400

Диапазон частот гармоник, Гц

от 80 до 2-104

Допускаемая относительная погрешность воспроизведения частоты гармоник

±(0,1 % + (N*-0,08 %)

Дискретность установки амплитуды гармоник (в % от 1-й гармоники)

0,1

Диапазон фазы гармоник

от 0 до 360 °

Дискретность установки фазы гармоник

0,1 °

Диапазон воспроизведения напряжения гармонического сигнала, В

от 1 до 1000

Диапазон воспроизведения силы тока гармонического сигнала, А

от 0,3 до 30

, где N * - номер гармоники

Наименование

Обозначение

Количество

Примечание

Калибратор многофункциональный 3010R (или 3041R), (или 3041TR), (или 3050R), (или 3050TR), (или 1000R), (или 1000TR)

модель и опции по заказу

Комплект ЗИП

1 шт.

Руководство по эксплуатации

3000/1000.001РЭ

1 шт.

Программное обеспечение

1 комплект
