Анализаторы сигналов Analyzer 2700
| Номер в ГРСИ РФ: | 57843-20 |
|---|---|
| Производитель / заявитель: | АО "Азимут", г.Москва |
Анализаторы сигналов «Analyzer 2700» (далее - анализаторы) предназначены для измерений параметров сигнала форматов ILS, VOR/DVOR, Маркер и формирования сигналов форматов ILS, VORDVOR, Маркер.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57843-20 |
| Наименование | Анализаторы сигналов |
| Модель | Analyzer 2700 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 31.12.2025 |
Производитель / Заявитель
Акционерное общество "АЗИМУТ" (АО "АЗИМУТ"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 77 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 74 (96%) |
| Неуспешных поверок (СИ непригодно) | 3 (4%) |
| Актуальность информации | 05.05.2024 |
Поверители
Скачать
| 57843-20: Описание типа СИ | Скачать | 425.5 КБ | |
| 57843-20: Методика поверки | Скачать | 1 MБ |
Описание типа
Назначение
Анализаторы сигналов «Analyzer 2700» (далее - анализаторы) предназначены для измерений параметров сигнала форматов ILS, VOR/DVOR, Маркер и формирования сигналов форматов ILS, VOR/DVOR, Маркер.
Описание
Принцип действия анализатора при измерении параметров сигналов форматов ILS (ILS-Loc, ILS-GP), VOR/DVOR, Маркер основан на методе последовательного анализа спектра с использованием быстрого преобразования Фурье. При большом уровне входного сигнала для его ослабления в составе приемника имеется аттенюатор.
Принцип действия анализатора при формировании сигналов форматов ILS (ILS-Loc, ILS-GP), VOR/DVOR, Маркер основан на генерировании тестовым генератором сигналов с нормированными значениями коэффициентов амплитудной модуляции и девиации частоты и фазы методом прямого цифрового синтеза. С выхода тестового генератора отфильтрованный сигнал усиливается и подается на управляемый аттенюатор.
Функционально анализатор состоит из приемника и тестового генератора.
Конструктивно анализатор выполнен в прочном компактном корпусе для работы в лабораторных и полевых условиях. На передней панели корпуса расположен цветной жидкокристаллический дисплей. На верхней панели расположены входной и выходной высокочастотный разъемы, разъем для подключения внешнего источника питания.
Режимы работы анализатора, параметры входных и выходных сигналов задаются с помощью клавиатуры сенсорной панели на цветном жидкокристаллическом дисплее или внешнего манипулятора типа «мышь».
Результаты измерений отображаются на цветном жидкокристаллическом дисплее. Время работы от батареи в режиме непрерывных измерений не менее 4 часов.
Общий вид анализаторов с указанием места нанесения знака утверждения типа, представлен на рисунках 1 - 3.
Схема пломбирования анализаторов от несанкционированного доступа представлена на рисунке 3.
—

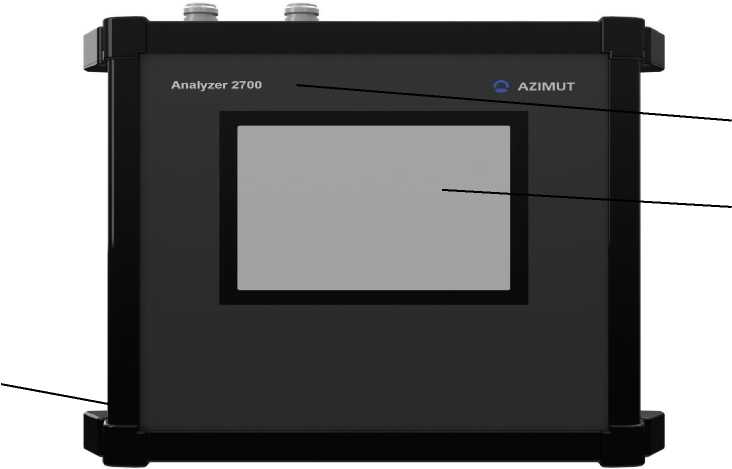

место нанесения знака утверждения типа цветной жидкокристаллический дисплей
Рисунок 1 - Общий вид анализаторов. Вид спереди
1 - разъем для подключения внешнего манипулятора типа «мышь»
2 - разъем для подключения адаптера переменного/постоянного тока напряжением 24 В Рисунок 2 - Общий вид анализаторов. Панель верхняя

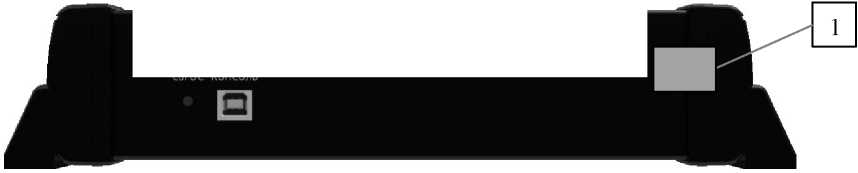

1 - место пломбировки от несанкционированного доступа Рисунок 3 - Общий вид анализаторов. Панель нижняя
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов выполняет функции задания режимов работы, выбора конкретных параметров входного и выходного сигналов, управление процедурой измерений, представления и сохранения результатов измерений.
ПО анализаторов включает в себя исполняемую часть (ОС Linux) и библиотеку «цифровых копий» сигналов «Маркер», «ILS», «VOR».
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ОС Linux |
«Маркер» «ILS» «VOR» |
|
Номер версии (идентификационный номер) ПО |
3.3.7 |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
0xEDE898C3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
CRC32 |
Технические характеристики
Метрологические характеристики в режиме измерений параметров сигналов форматов
ILS-Loc, ILS-GP, VOR/DVOR, Маркер приведены в таблице 2.
Таблица 2 - Метрологические характеристики в режиме измерений параметров сигналов форматов ILS-Loc, ILS-GP, VOR/DVOR, Маркер
|
Наименование характеристики |
Значение |
|
Диапазон несущих частот, МГц - в режиме ILS-Loc - в режиме ILS-GP - в режиме VOR/DVOR - в режиме Маркер |
от 108,0 до 112,0 от 328,5 до 335,5 от 108,0 до 118,0 от 74,8 до 75,2 |
|
Пределы допускаемой относительной погрешности измерений несущей частоты |
± 2-10 6 |
|
Диапазон измерений уровня входного сигнала в режиме, дБ (1 мВт) - в режимах ILS-Loc, ILS-GP, VOR/DVOR - в режиме Маркер |
от -80 до 10 от -70 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала в режимах ILS-Loc, ILS-GP, VOR/DVOR, Маркер, дБ |
±1,0 |
|
Диапазон измерений коэффициента амплитудной модуляции, % - в режиме ILS-Loc - в режиме ILS-GP - в режиме Маркер - в режиме VOR/DVOR - в режиме сигнал опознавания ILS-Loc, VOR/DVOR |
от 0 до 50 от 0 до 90 от 5 до 100 от 28 до 32 от 4 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции в режимах ILS-Loc, ILS-GP, Маркер, VOR/DVOR, сигнал опознавания ILS-Loc, VOR/DVOR, % |
±1,0 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений разности коэффициента амплитудной модуляции (РГМ 90 - 150), % - в режиме ILS-Loc - в режиме ILS-GP |
от -50 до 50 от -90 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений разности коэффициента амплитудной модуляции (РГМ 90 - 150) в режиме ILS-Loc, % - при (РГМ 90 - 150) < ± 10 % - при (РГМ 90 - 150) > ± 10 % |
±(0,03+8-10-3-|А|) ±(0,05+8-10-3-|А|), где А - значение измеряемого параметра |
|
Пределы допускаемой абсолютной погрешности измерений разности коэффициента амплитудной модуляции (РГМ 90 - 150) в режиме ILS-GP, % - при (РГМ 90 - 150) < ± 20 % - при (РГМ 90 - 150) > ± 20 % |
±(0,03+8-10-3-|А|) ±(0,05+8-10-3-|А|), где А - значение измеряемого параметра |
|
Диапазон измерений суммы коэффициента амплитудной модуляции (СГМ 90 + 150), % - в режиме ILS-Loc - в режиме ILS-GP |
от 0 до 50 от 0 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений суммы коэффициента амплитудной модуляции (СГМ 90 + 150), %: - в режиме ILS-Loc - в режиме ILS-GP |
±(0,1 + 5-10-3-А) ±(0,2 + 5-10-3-А), где А - значение измеряемого параметра |
|
Диапазон измерений девиации частоты в режиме VOR/DVOR, Гц |
от 450 до 510 |
|
Пределы допускаемой абсолютной погрешности измерений девиации частоты в режиме VOR/DVOR, Гц |
±1,5 |
|
Диапазон измерений в режиме VOR/DVOR разности фаз сигнала переменной фазы частотой 30 Гц относительно опорной фазы сигнала частотой 9960 Гц |
от 0° до 360° |
|
Диапазон измерений в режимах ILS-Loc, ILS-GP разности фаз сигнала частоты 90 Гц относительно сигнала частоты 150 Гц |
от -59,9° до 60° |
|
Пределы допускаемой абсолютной погрешности измерений разности фаз в диапазоне уровня входного сигнала от минус 50 до 10 дБ (1 мВт) - в режиме VOR/DVOR - в режимах ILS-Loc, ILS-GP |
±0,3° ±0,5° |
Таблица 3 - Метрологические характеристики сигнала опознавания
|
Наименование характеристики |
Значение |
|
Код Морзе |
от 1 до 4 |
|
Длительность периода повторения, мин, не более |
2 |
|
Длительность знака «точка», мс |
от 50 до 169 |
|
Длительность знака «тире», мс |
от 170 до 509 |
|
Длительность внутрисимвольной паузы, мс |
от 50 до 169 |
|
Длительность межсимвольной паузы, мс |
от 170 до 509 |
|
Пределы допускаемой абсолютной погрешности установки длительности временных интервалов, мс |
±5,0 |
Метрологические характеристики в режиме формирования сигналов форматов ILS, VOR/DVOR, Маркер приведены в таблице 4.
Таблица 4 - Метрологические характеристики в режиме формирования параметров сигналов форматов ILS-Loc, ILS-GP, VOR/DVOR, Маркер
|
Наименование характеристики |
Значение |
|
Диапазон несущих частот, МГц - в режиме ILS-Loc - в режиме ILS-GP - в режиме VOR/DVOR - в режиме Маркер |
от 108,0 до 112,0 от 328,5 до 335,5 от 108,0 до 118,0 от 74,8 до 75,2 |
|
Пределы допускаемой относительной погрешности формирования несущей частоты в режимах ILS, VOR/DVOR, Маркер |
±240-6 |
|
Диапазон формирования уровня выходного сигнала, дБ (1 мВт) |
от -80 до -10 |
|
Пределы допускаемой абсолютной погрешности формирования уровня выходного сигнала, дБ |
±1,5 |
|
Диапазон формирования коэффициента амплитудной модуляции, % - в режиме ILS-Loc - в режиме ILS-GP - в режиме Маркер - VOR/DVOR - в режиме сигнал опознавания ILS-Loc, VOR/DVOR |
от 0 до 50 от 0 до 90 от 5 до 100 от 28 до 32 от 4 до 20 |
|
Пределы допускаемой абсолютной погрешности формирования коэффициента амплитудной модуляции в режимах ILS-Loc, ILS-GP, Маркер, VOR/DVOR, сигнал опознавания ILS-Loc, VOR/DVOR, % |
±1,0 |
|
Диапазон формирования разности коэффициента амплитудной модуляции (РГМ 90 - 150), % - в режиме ILS-Loc - в режиме ILS-GP |
от -50 до 50 от -90 до 90 |
|
Пределы допускаемой абсолютной погрешности формирования разности коэффициента амплитудной модуляции (РГМ 90 - 150) в режиме ILS-Loc, % - при (РГМ 90 - 150) < ± 10 % - при (РГМ 90 - 150) > ± 10 % |
±(0,03+8-10-3-|А|) ±(0,05+8-10-3-|А|), где А - значение формируемого параметра |
Окончание таблицы 4
|
Наименование характеристики |
Значение |
|
Диапазон формирования суммы коэффициента амплитудной модуляции (СГМ 90 + 150), % - в режиме ILS-Loc - в режиме ILS-GP |
от 0 до 50 от 0 до 90 |
|
Пределы допускаемой абсолютной погрешности формирования суммы коэффициента амплитудной модуляции (СГМ 90 + 150), % - в режиме ILS-Loc - в режиме ILS-GP |
±(0,1 + 5-10-3-А) ±(0,2 + 5-10-3-А), где А - значение формируемого параметра |
|
Диапазон формирования девиации частоты в режиме VOR/DVOR, Гц |
от 450 до 510 |
|
Пределы допускаемой абсолютной погрешности формирования девиации частоты в режиме VOR/DVOR, Гц |
±1,5 |
|
Диапазон формирования в режиме VOR/DVOR разности фаз сигнала переменной фазы частотой 30 Гц относительно опорной фазы сигнала частотой 9960 Гц |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности формирования разности фаз в режиме VOR/DVOR |
±0,3° |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электропитания от литиево-ионной батареи или через адаптер переменного/постоянного тока, В |
от 23 до 25 |
|
Потребляемая мощность, Вт, не более |
40 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время непрерывной работы в рабочих условиях, ч, не менее - при питании через адаптер переменного/постоянного тока - при питании от литиево-ионной батареи |
24 4 |
|
Масса, кг, не более |
2,9 |
|
Габаритные размеры без ручки, мм, не более - длина - ширина - высота |
328 244 56 |
|
Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа (мм рт. ст.) |
от 5 до 40 80 от 84 до 106 (от 630 до 800) |
Знак утверждения типа
наносится на титульный лист документа «Анализаторы сигналов «Analyzer 2700». Паспорт. АЕСФ.464345.004 ПС» методом компьютерной графики и на переднюю панель корпуса анализатора в виде этикетки, выполненной типографским способом.
Комплектность
Таблица 6 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор сигналов «Analyzer 2700» |
АЕСФ.464345.004 |
1 шт. |
|
Адаптер питания AC/DC MEAN WELL |
GS90A24-P1M |
1 шт. |
|
Комплект измерительных кабелей |
АЕСФ.468543.003 |
1 шт. |
|
Флеш-накопитель с ПО |
- |
1 шт. |
|
Паспорт |
АЕСФ.464345.004 ПС |
1 экз. |
|
Методика поверки |
651-20-043 МП |
1 экз. |
Поверка
осуществляется по документу 651-20-043 МП «ГСИ. Анализаторы сигналов «Analyzer 2700». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28.07.2020 г.
Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-64, регистрационный номер 9135-83 в Федеральном информационном фонде, диапазон частот от 0,005 Гц до 1 ГГц, пределы допускаемой относительной погрешности измерений частоты ±5-10-7;
- анализатор спектра FSV4, регистрационный номер 55768-13 в Федеральном информационном фонде, диапазон частот от 10 Гц до 4 ГГц, пределы допускаемой абсолютной погрешности измерений уровня мощности ±0,3 дБ;
- генератор сигналов SMB100A, регистрационный номер 39230-08 в Федеральном информационном фонде, диапазон частот от 9 кГц до 6 ГГц, выходное напряжение до 3 В, пределы допускаемой относительной погрешности установки частоты ±1,0-10-6;
- генератор сигналов сложной формы AFG3102, регистрационный номер 32620-06 в Федеральном информационном фонде, диапазон частот от 1 мкГц до 10 МГц, дискретность установки частоты 1 мкГц, пределы допускаемой относительной погрешности ±1-10-6;
- установка поверочная для средств измерений коэффициента амплитудной модуляции РЭКАМ, регистрационный номер 27049-04 в Федеральном информационном фонде, диапазон частот от 10 кГц до 500 МГц, диапазон измеряемых коэффициентов АМ от 0,1 до 100 %, пределы допускаемой относительной погрешности измерений коэффициентов АМ ±0,3 %;
- осциллограф цифровой запоминающий WaveRunner 104Xi, регистрационный номер 34872-07 в Федеральном информационном фонде, диапазон частот от 0 до 1 ГГц, пределы допускаемой погрешности измерений ±2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы
Анализаторы сигналов «Analyzer 2700. Технические условия. АЕСФ.464345.004 ТУ
